Пристрій для обробки розтрубів чавунних труб

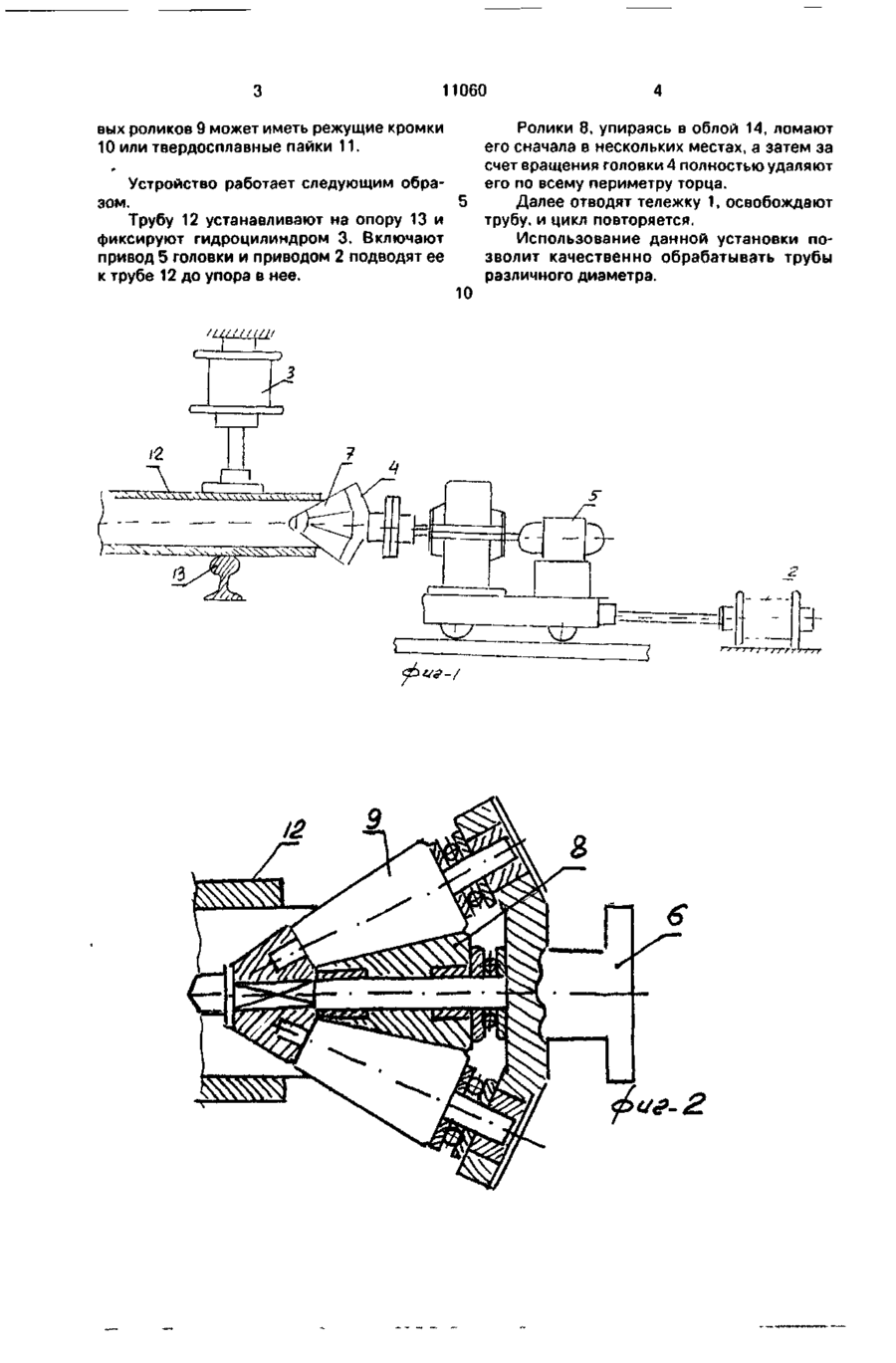

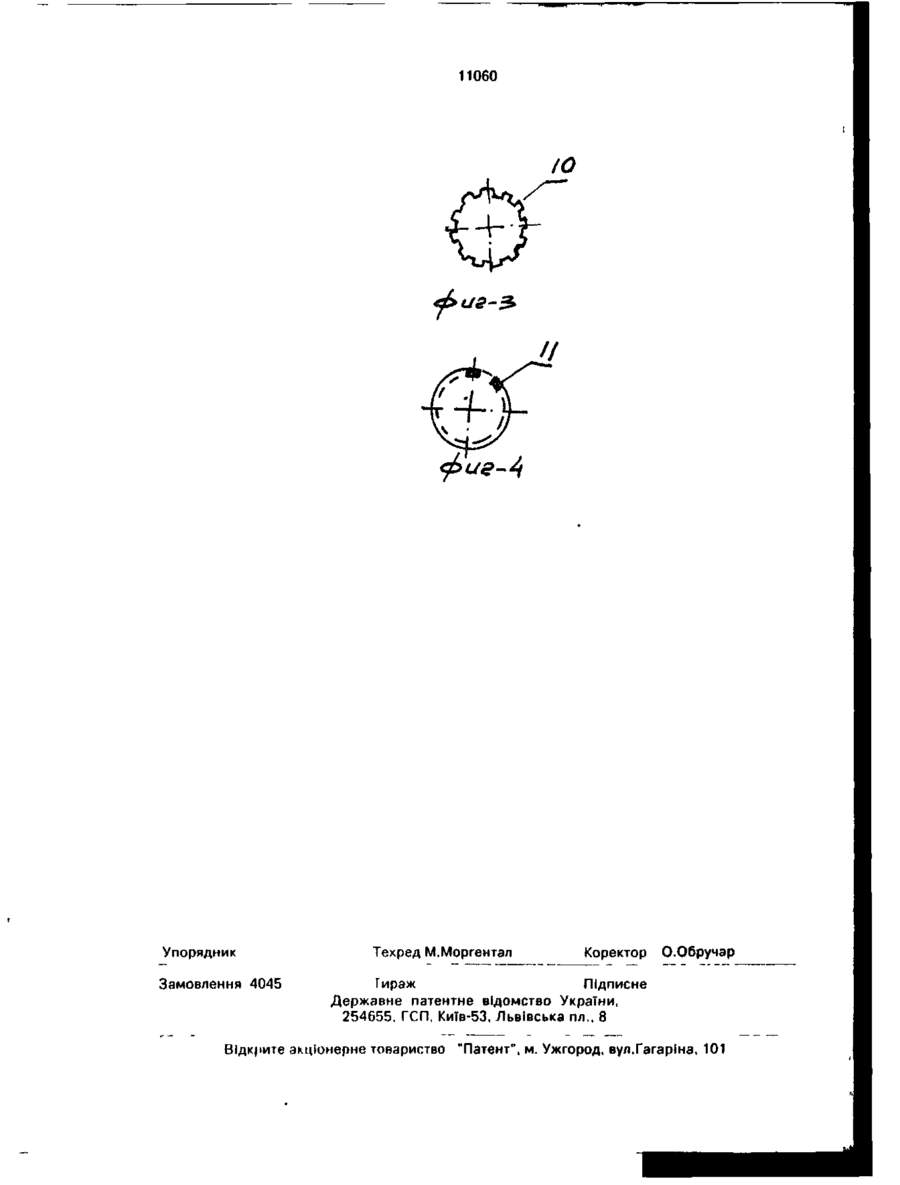

1. Устройство для обработки раструбов чугунных труб, преимущественно, отлитых центробежным способом, содержащее приводную обрабатывающую головку, приводную т е л е ж к у для относительного перемещения обрабатывающей головки и трубы и средства фиксации трубы, о т л и ч а ю щ е е с я тем, что обрабатывающая головка Изобретение относится к литейному производству и может быть использовано для очистки раструбов чугунных центробежнолитых труб от облоя. Известно устройство для обработки раструбов чугунных труб, содержащее приводную обрабатывающую головку, приводную тележку для относительного перемещения обрабатывающей головки и трубы и средства фиксации трубы. Недостаток этого устройства заключается в невысоком качестве очистки и невозможности обработки не только раструбов, но и торцев труб Целью изобретения является повышение качества обработки в расширение технологических возможностей. представляет собой центральный и, по меньшей мере, два боковые ролика с однонаправленной конусностью, свободно установленных с возможностью вращения, причем каждый из боковых роликов установлен с возможностью взаимодействия с центральным роликом по образующей, а их оси расположены в одной плоскости. 2 Устройство п о п 1 , о т л и ч а ю щ е-ес я тем, что обрабатывающая головка размещена на приводной тележке. 3 Устройство п о п . і . о т л и ч а ю щ е е с я тем, что каждый из боковых роликов выполнен с режущими кромками. 4. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что по меньшей мере, один из боковых роликов имеет твердосплавные напайки. Изобретение поясняется чертежами, где; на фиг.1 изображен общий вид устройства; на фигГ2 - обрабатывающая головка, разрез; на фиг.З - поперечный разрез ролика с режущими кромками; на фиг.4 - то же, с напайками. Устройство состоит из тележки 1 с приводом 2, средства для фиксации труб в виде гидроцилиндра 3, обрабатывающей головки 4 с приводом 5 вращения. Обрабатывающая головка 4 состоит из корпуса 6, на котором свободно установлены в подшипниках 7 ролики с однонаправленной конусностью центральный 8 и боковые 9. По меньшей мере, один из бока С > о о о О 11060 вых роликов 9 может иметь режущие кромки 10 или твердосплавные пайки 11. Ролики 8, упираясь в облой 14, ломают его сначала в нескольких местах, а затем за счет вращения головки 4 полностью удаляют его по всему периметру торца. Далее отводят тележку 1, освобождают трубу, и цикл повторяется. Использование данной установки позволит качественно обрабатывать трубы различного диаметра. Устройство работает следующим образом. Трубу 12 устанавливают на опору 13 и фиксируют гидроцилиндром 3. Включают привод 5 головки и приводом 2 подводят ее к трубе 12 до упора в нее. 12 10 11060 Упорядник Замовлення 4045 Техред М.Моргентал Коректор О.Обручар Гираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
