Комбінований кулісно-кулачковий механізм
Номер патенту: 110758
Опубліковано: 10.02.2016
Автори: Кузнецов Владислав Олександрович, Полюдов Олександр Миколайович, Регей Іван Іванович, Книш Олег Богданович
Формула / Реферат

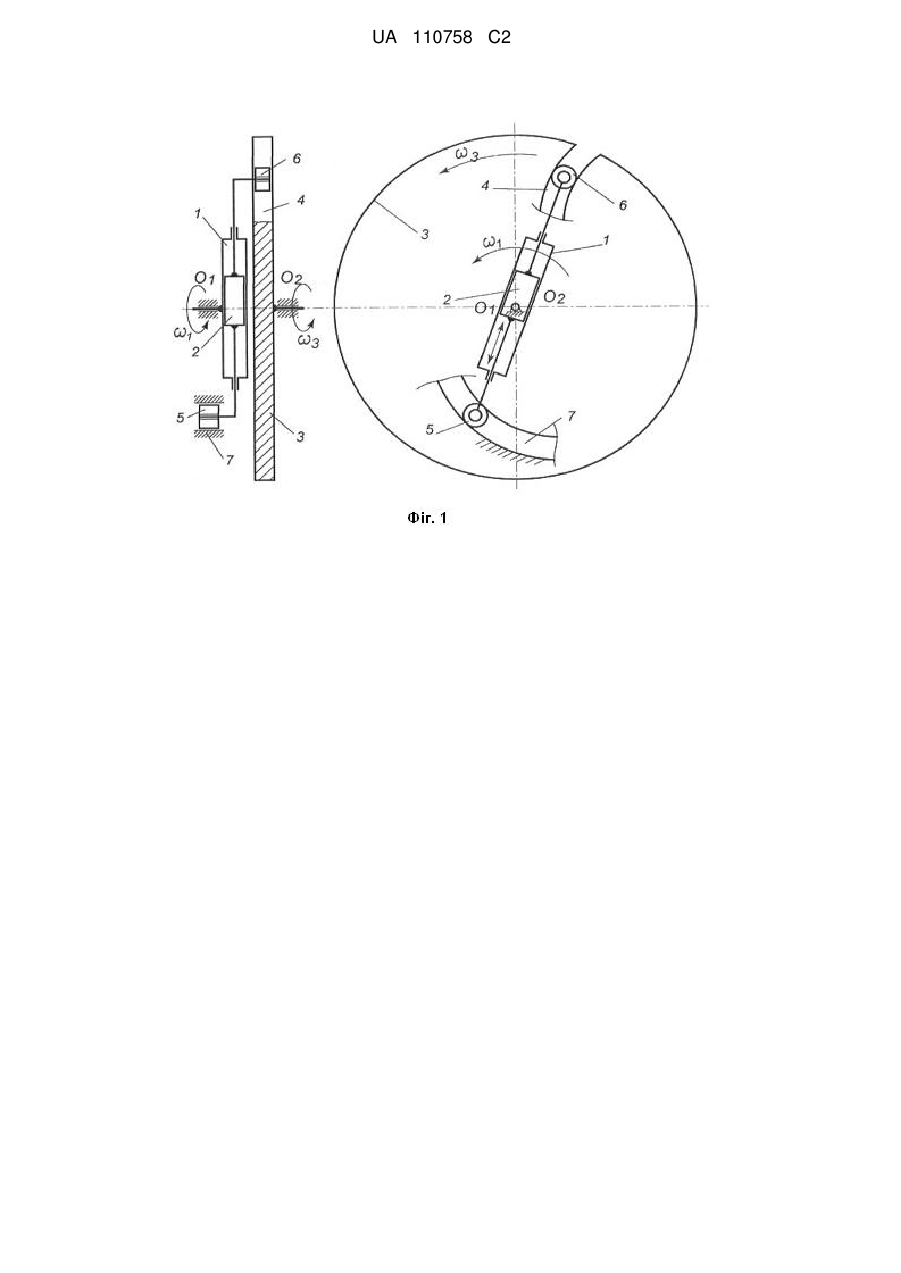

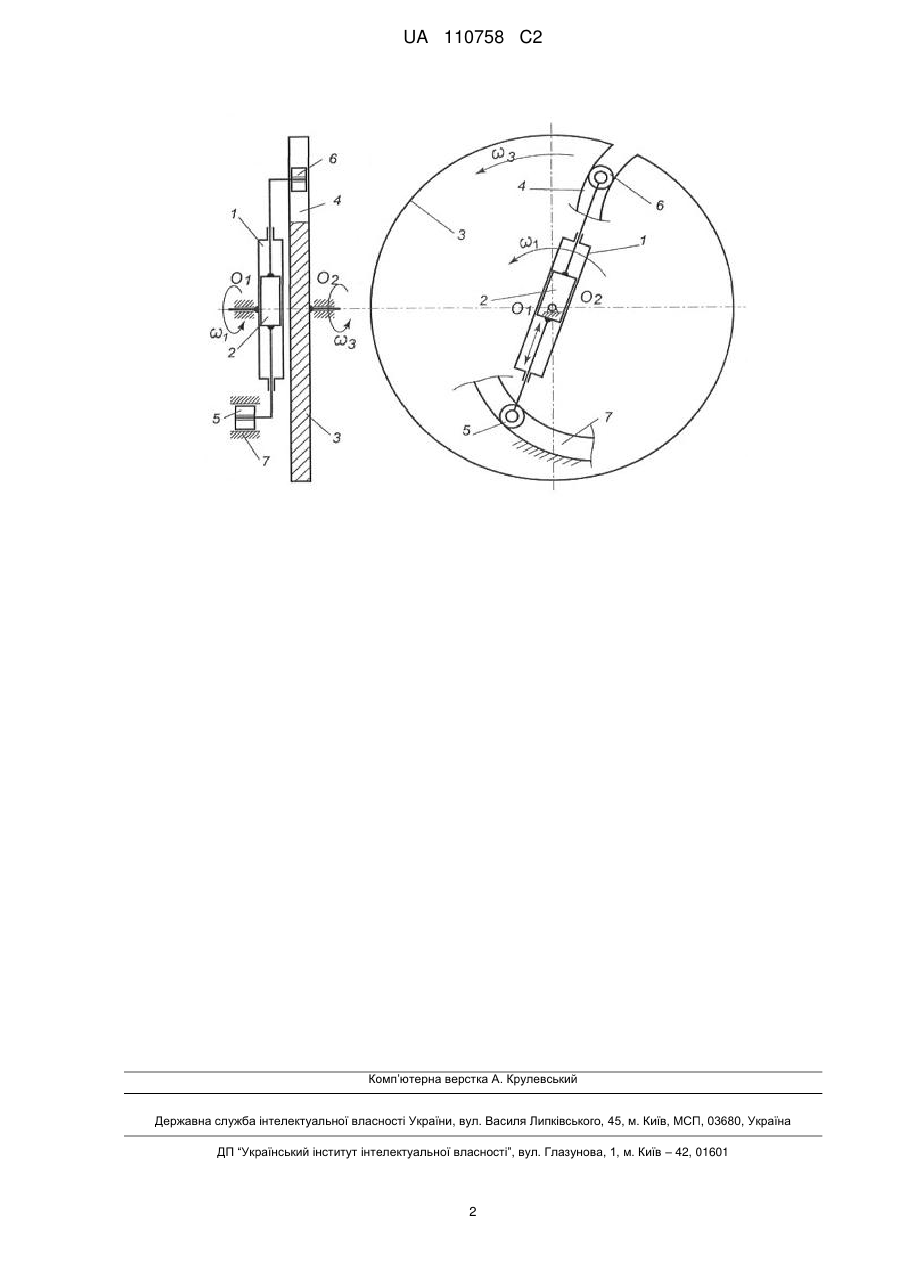

Комбінований кулісно-кулачковий механізм, який містить кривошип, ролик, що ковзає та перекочується в нерухомому профільованому пазу, кулісу з повзуном, яка обертається навколо осі, який відрізняється тим, що кривошипом є куліса з повзуном, до якого з одного боку приєднаний нижній ролик, що ковзає та перекочується в нерухомому профільованому пазу, а з другого боку приєднаний верхній ролик, що знаходиться у профільованому пазу диска, посадженого жорстко на незалежний вал, співвісно з віссю куліси.
Текст

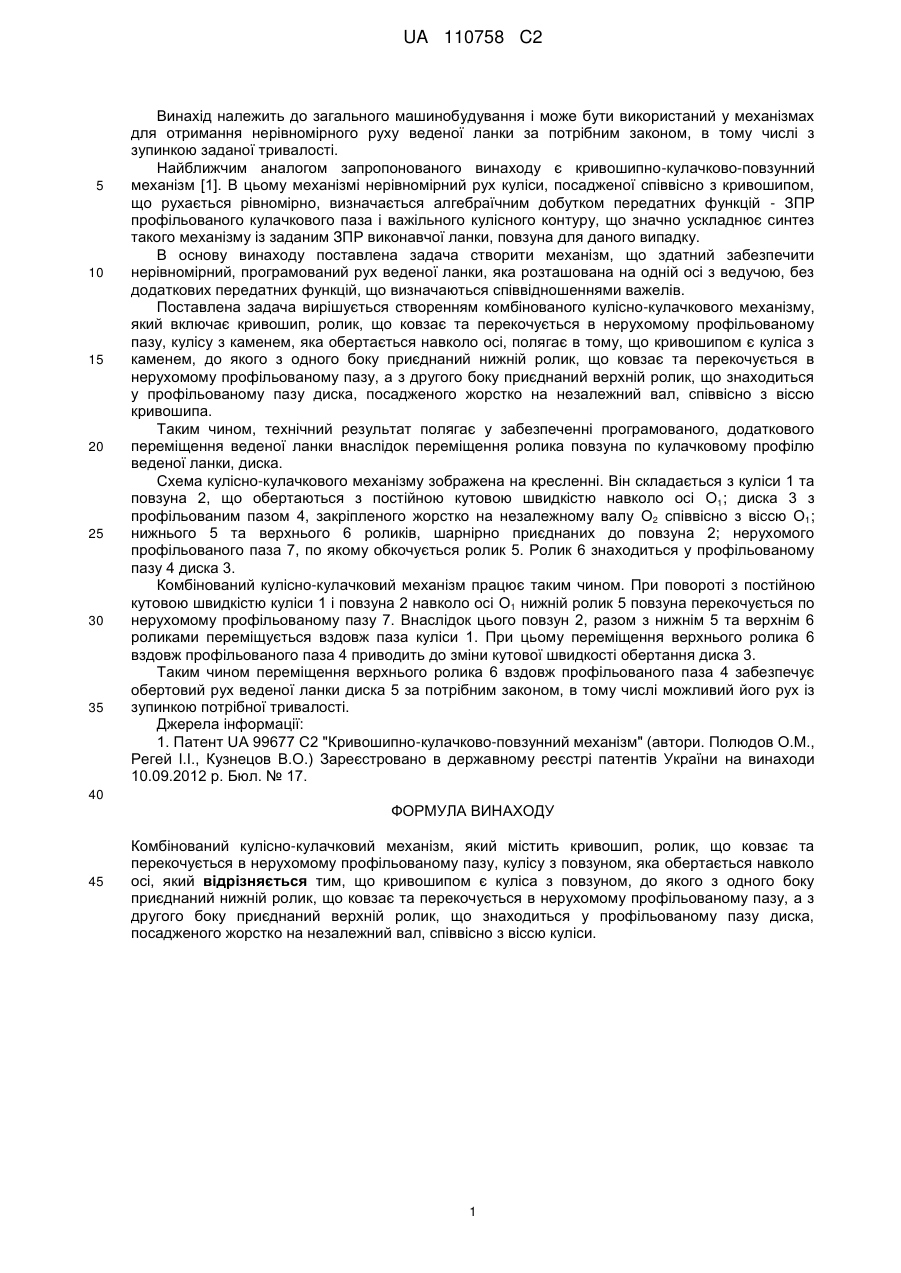

Реферат: Комбінований кулісно-кулачковий механізм містить кулісу з повзуном, до якого з одного боку приєднаний нижній ролик, що ковзає та перекочується в нерухомому профільованому пазу, а з другого боку приєднаний верхній ролик, що знаходиться у профільованому пазу диска, посадженого жорстко на незалежний вал, співвісно з віссю куліси. UA 110758 C2 (12) UA 110758 C2 UA 110758 C2 5 10 15 20 25 30 35 Винахід належить до загального машинобудування і може бути використаний у механізмах для отримання нерівномірного руху веденої ланки за потрібним законом, в тому числі з зупинкою заданої тривалості. Найближчим аналогом запропонованого винаходу є кривошипно-кулачково-повзунний механізм [1]. В цьому механізмі нерівномірний рух куліси, посадженої співвісно з кривошипом, що рухається рівномірно, визначається алгебраїчним добутком передатних функцій - ЗПР профільованого кулачкового паза і важільного кулісного контуру, що значно ускладнює синтез такого механізму із заданим ЗПР виконавчої ланки, повзуна для даного випадку. В основу винаходу поставлена задача створити механізм, що здатний забезпечити нерівномірний, програмований рух веденої ланки, яка розташована на одній осі з ведучою, без додаткових передатних функцій, що визначаються співвідношеннями важелів. Поставлена задача вирішується створенням комбінованого кулісно-кулачкового механізму, який включає кривошип, ролик, що ковзає та перекочується в нерухомому профільованому пазу, кулісу з каменем, яка обертається навколо осі, полягає в тому, що кривошипом є куліса з каменем, до якого з одного боку приєднаний нижній ролик, що ковзає та перекочується в нерухомому профільованому пазу, а з другого боку приєднаний верхній ролик, що знаходиться у профільованому пазу диска, посадженого жорстко на незалежний вал, співвісно з віссю кривошипа. Таким чином, технічний результат полягає у забезпеченні програмованого, додаткового переміщення веденої ланки внаслідок переміщення ролика повзуна по кулачковому профілю веденої ланки, диска. Схема кулісно-кулачкового механізму зображена на кресленні. Він складається з куліси 1 та повзуна 2, що обертаються з постійною кутовою швидкістю навколо осі О1; диска 3 з профільованим пазом 4, закріпленого жорстко на незалежному валу О2 співвісно з віссю О1; нижнього 5 та верхнього 6 роликів, шарнірно приєднаних до повзуна 2; нерухомого профільованого паза 7, по якому обкочується ролик 5. Ролик 6 знаходиться у профільованому пазу 4 диска 3. Комбінований кулісно-кулачковий механізм працює таким чином. При повороті з постійною кутовою швидкістю куліси 1 і повзуна 2 навколо осі О1 нижній ролик 5 повзуна перекочується по нерухомому профільованому пазу 7. Внаслідок цього повзун 2, разом з нижнім 5 та верхнім 6 роликами переміщується вздовж паза куліси 1. При цьому переміщення верхнього ролика 6 вздовж профільованого паза 4 приводить до зміни кутової швидкості обертання диска 3. Таким чином переміщення верхнього ролика 6 вздовж профільованого паза 4 забезпечує обертовий рух веденої ланки диска 5 за потрібним законом, в тому числі можливий його рух із зупинкою потрібної тривалості. Джерела інформації: 1. Патент UA 99677 С2 "Кривошипно-кулачково-повзунний механізм" (автори. Полюдов О.М., Регей I.I., Кузнецов В.О.) Зареєстровано в державному реєстрі патентів України на винаходи 10.09.2012 р. Бюл. № 17. 40 ФОРМУЛА ВИНАХОДУ 45 Комбінований кулісно-кулачковий механізм, який містить кривошип, ролик, що ковзає та перекочується в нерухомому профільованому пазу, кулісу з повзуном, яка обертається навколо осі, який відрізняється тим, що кривошипом є куліса з повзуном, до якого з одного боку приєднаний нижній ролик, що ковзає та перекочується в нерухомому профільованому пазу, а з другого боку приєднаний верхній ролик, що знаходиться у профільованому пазу диска, посадженого жорстко на незалежний вал, співвісно з віссю куліси. 1 UA 110758 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюPoliudov Oleksandr Mykolaiovych, Rehei Ivan Ivanovych, Knysh Oleh Bohdanovych
Автори російськоюПолюдов Александр Николаевич, Регей Иван Иванович, Кныш Олег Богданович
МПК / Мітки
МПК: F16H 25/06, F16H 53/02, B26D 5/16, F16H 21/14
Мітки: комбінований, кулісно-кулачковий, механізм
