Ролик для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби

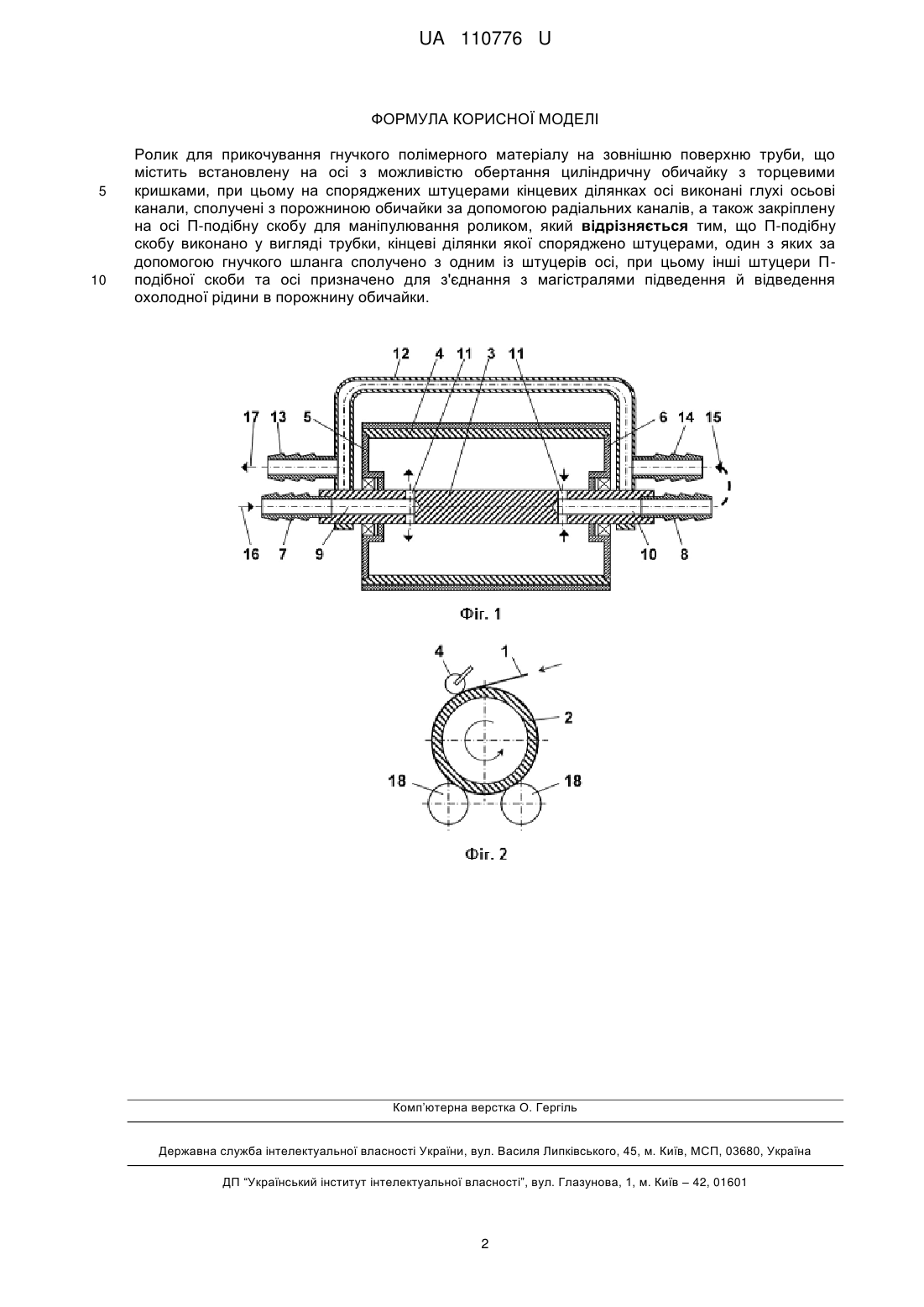

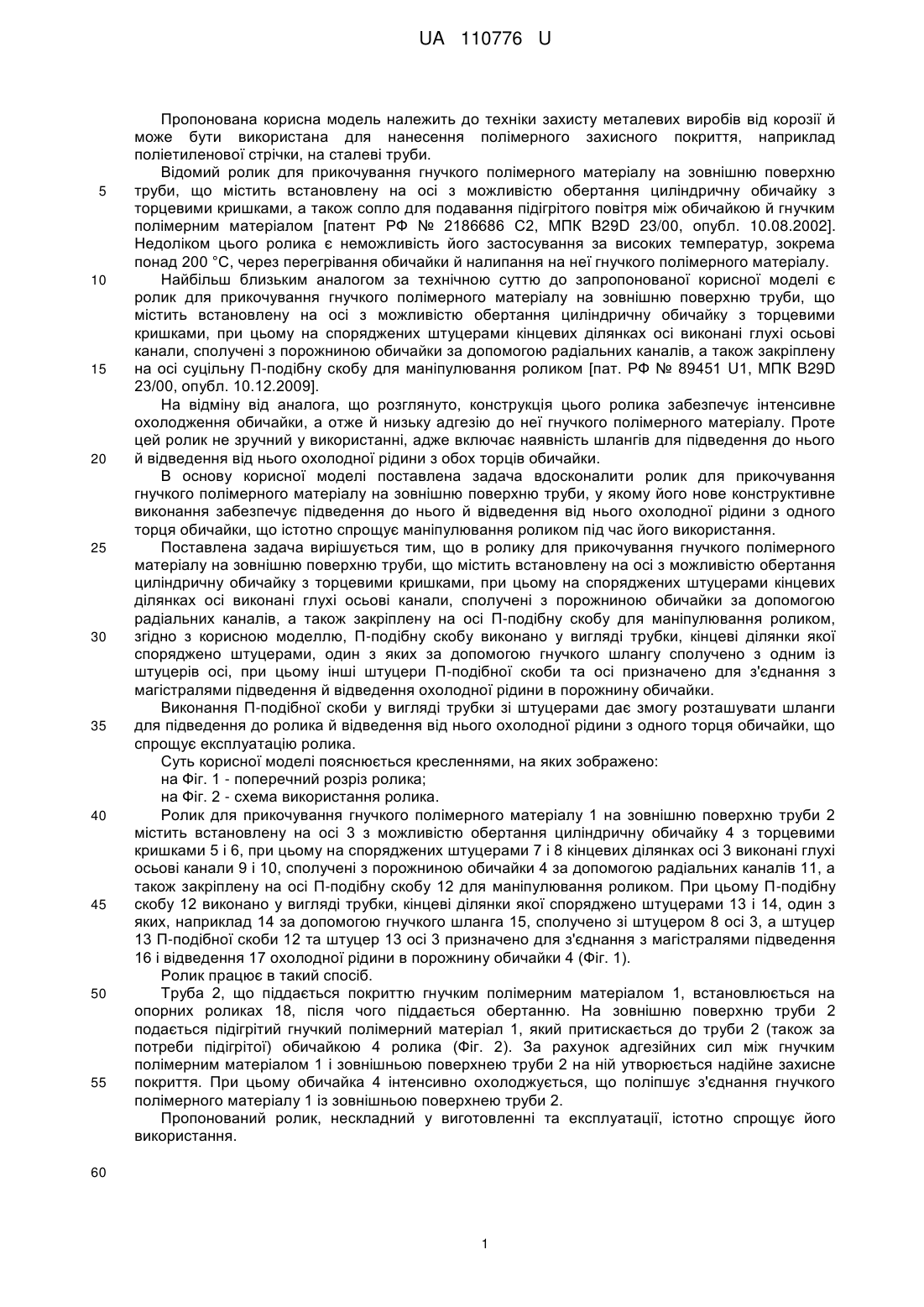

Реферат: Ролик для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби містить встановлену на осі з можливістю обертання циліндричну обичайку з торцевими кришками. На споряджених штуцерами кінцевих ділянках осі виконані глухі осьові канали, сполучені з порожниною обичайки за допомогою радіальних каналів, а також закріплену на осі П-подібну скобу для маніпулювання роликом. П-подібну скобу виконано у вигляді трубки, кінцеві ділянки якої споряджено штуцерами, один з яких за допомогою гнучкого шланга сполучено з одним із штуцерів осі. Інші штуцери П-подібної скоби та осі призначено для з'єднання з магістралями підведення й відведення охолодної рідини в порожнину обичайки. UA 110776 U (12) UA 110776 U UA 110776 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до техніки захисту металевих виробів від корозії й може бути використана для нанесення полімерного захисного покриття, наприклад поліетиленової стрічки, на сталеві труби. Відомий ролик для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби, що містить встановлену на осі з можливістю обертання циліндричну обичайку з торцевими кришками, а також сопло для подавання підігрітого повітря між обичайкою й гнучким полімерним матеріалом [патент РФ № 2186686 С2, МПК B29D 23/00, опубл. 10.08.2002]. Недоліком цього ролика є неможливість його застосування за високих температур, зокрема понад 200 °C, через перегрівання обичайки й налипання на неї гнучкого полімерного матеріалу. Найбільш близьким аналогом за технічною суттю до запропонованої корисної моделі є ролик для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби, що містить встановлену на осі з можливістю обертання циліндричну обичайку з торцевими кришками, при цьому на споряджених штуцерами кінцевих ділянках осі виконані глухі осьові канали, сполучені з порожниною обичайки за допомогою радіальних каналів, а також закріплену на осі суцільну П-подібну скобу для маніпулювання роликом [пат. РФ № 89451 U1, МПК B29D 23/00, опубл. 10.12.2009]. На відміну від аналога, що розглянуто, конструкція цього ролика забезпечує інтенсивне охолодження обичайки, а отже й низьку адгезію до неї гнучкого полімерного матеріалу. Проте цей ролик не зручний у використанні, адже включає наявність шлангів для підведення до нього й відведення від нього охолодної рідини з обох торців обичайки. В основу корисної моделі поставлена задача вдосконалити ролик для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби, у якому його нове конструктивне виконання забезпечує підведення до нього й відведення від нього охолодної рідини з одного торця обичайки, що істотно спрощує маніпулювання роликом під час його використання. Поставлена задача вирішується тим, що в ролику для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби, що містить встановлену на осі з можливістю обертання циліндричну обичайку з торцевими кришками, при цьому на споряджених штуцерами кінцевих ділянках осі виконані глухі осьові канали, сполучені з порожниною обичайки за допомогою радіальних каналів, а також закріплену на осі П-подібну скобу для маніпулювання роликом, згідно з корисною моделлю, П-подібну скобу виконано у вигляді трубки, кінцеві ділянки якої споряджено штуцерами, один з яких за допомогою гнучкого шлангу сполучено з одним із штуцерів осі, при цьому інші штуцери П-подібної скоби та осі призначено для з'єднання з магістралями підведення й відведення охолодної рідини в порожнину обичайки. Виконання П-подібної скоби у вигляді трубки зі штуцерами дає змогу розташувати шланги для підведення до ролика й відведення від нього охолодної рідини з одного торця обичайки, що спрощує експлуатацію ролика. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поперечний розріз ролика; на Фіг. 2 - схема використання ролика. Ролик для прикочування гнучкого полімерного матеріалу 1 на зовнішню поверхню труби 2 містить встановлену на осі 3 з можливістю обертання циліндричну обичайку 4 з торцевими кришками 5 і 6, при цьому на споряджених штуцерами 7 і 8 кінцевих ділянках осі 3 виконані глухі осьові канали 9 і 10, сполучені з порожниною обичайки 4 за допомогою радіальних каналів 11, а також закріплену на осі П-подібну скобу 12 для маніпулювання роликом. При цьому П-подібну скобу 12 виконано у вигляді трубки, кінцеві ділянки якої споряджено штуцерами 13 і 14, один з яких, наприклад 14 за допомогою гнучкого шланга 15, сполучено зі штуцером 8 осі 3, а штуцер 13 П-подібної скоби 12та штуцер 13 осі 3 призначено для з'єднання з магістралями підведення 16 і відведення 17 охолодної рідини в порожнину обичайки 4 (Фіг. 1). Ролик працює в такий спосіб. Труба 2, що піддається покриттю гнучким полімерним матеріалом 1, встановлюється на опорних роликах 18, після чого піддається обертанню. На зовнішню поверхню труби 2 подається підігрітий гнучкий полімерний матеріал 1, який притискається до труби 2 (також за потреби підігрітої) обичайкою 4 ролика (Фіг. 2). За рахунок адгезійних сил між гнучким полімерним матеріалом 1 і зовнішньою поверхнею труби 2 на ній утворюється надійне захисне покриття. При цьому обичайка 4 інтенсивно охолоджується, що поліпшує з'єднання гнучкого полімерного матеріалу 1 із зовнішньою поверхнею труби 2. Пропонований ролик, нескладний у виготовленні та експлуатації, істотно спрощує його використання. 60 1 UA 110776 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Ролик для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби, що містить встановлену на осі з можливістю обертання циліндричну обичайку з торцевими кришками, при цьому на споряджених штуцерами кінцевих ділянках осі виконані глухі осьові канали, сполучені з порожниною обичайки за допомогою радіальних каналів, а також закріплену на осі П-подібну скобу для маніпулювання роликом, який відрізняється тим, що П-подібну скобу виконано у вигляді трубки, кінцеві ділянки якої споряджено штуцерами, один з яких за допомогою гнучкого шланга сполучено з одним із штуцерів осі, при цьому інші штуцери Пподібної скоби та осі призначено для з'єднання з магістралями підведення й відведення охолодної рідини в порожнину обичайки. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
