Формула / Реферат

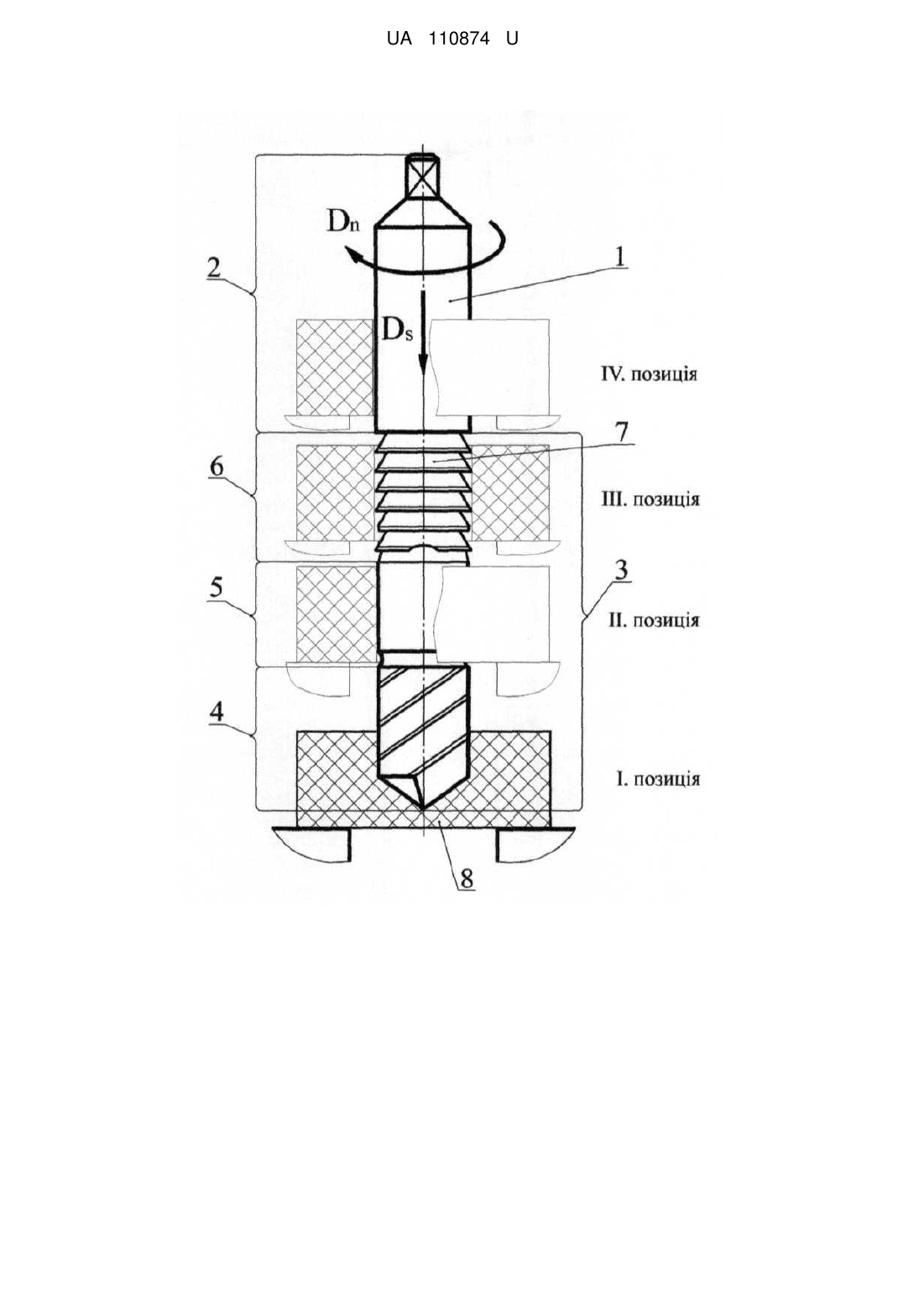

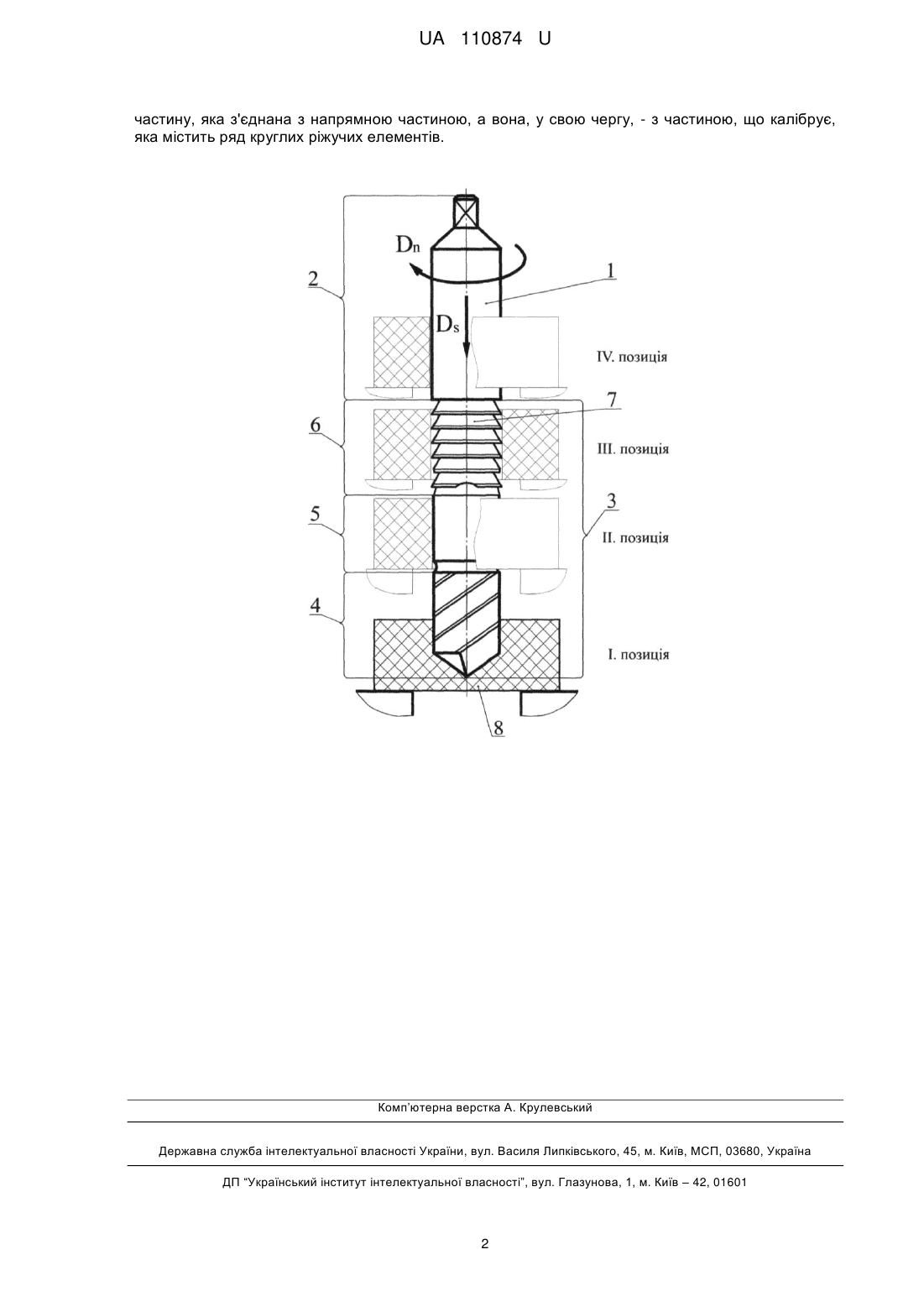

Комбіноване свердло, що містить корпус, напрямну, ріжучу, частини, частину та зубці, що калібрують, яке відрізняється тим, що містить циліндричний корпус, на одному з кінців якого виконаний циліндричний хвостовик, а на іншому - робоча частина, що містить спіральну ріжучу частину, яка з'єднана з напрямною частиною, а вона, у свою чергу, - з частиною, що калібрує, яка містить ряд круглих ріжучих елементів.

Текст

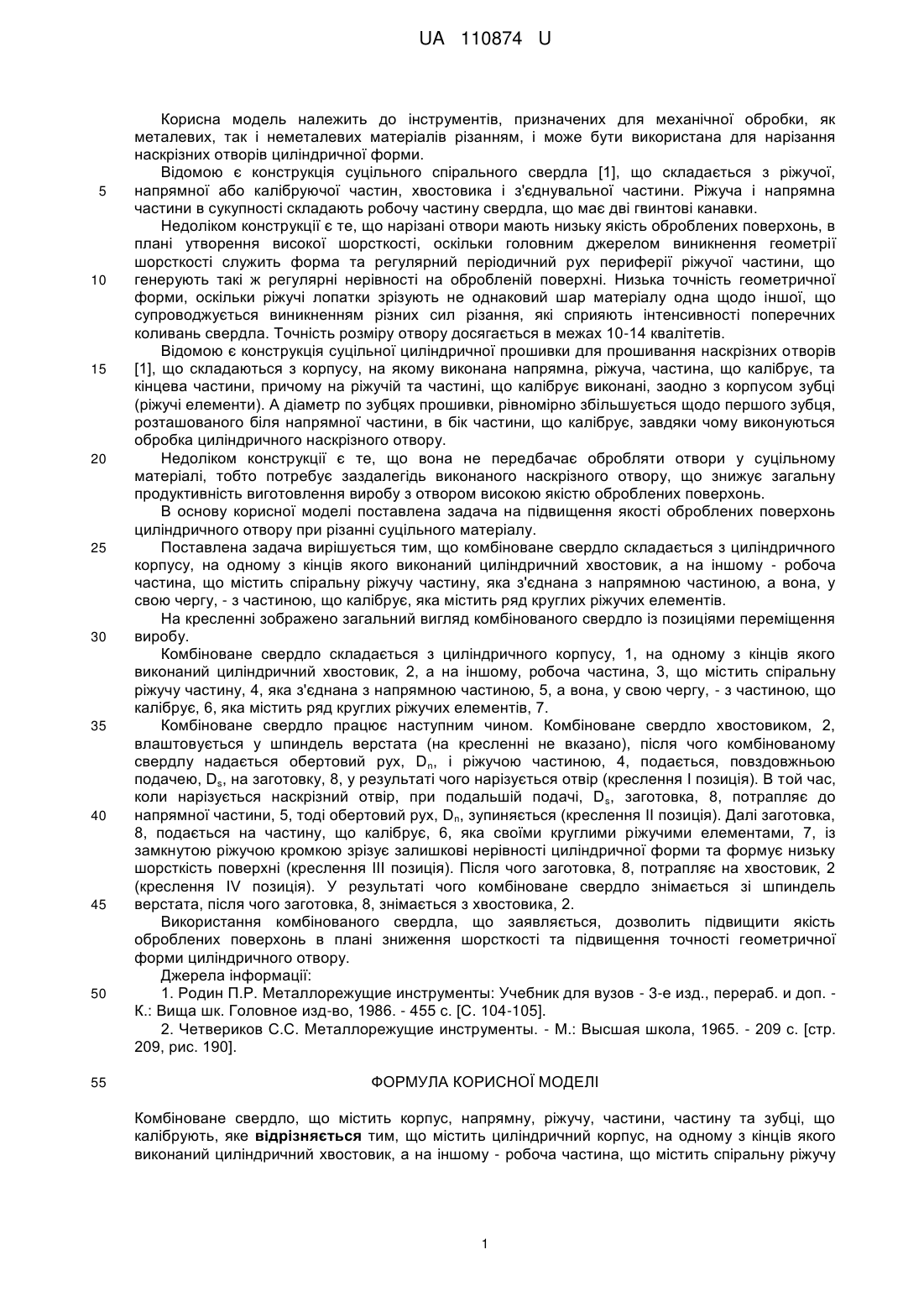

Реферат: Комбіноване свердло містить корпус, напрямну, ріжучу, частини, частину та зубці, що калібрують. Містить циліндричний корпус, на одному з кінців якого виконаний циліндричний хвостовик, а на іншому - робоча частина, що містить спіральну ріжучу частину, яка з'єднана з напрямною частиною, а вона, у свою чергу, - з частиною, що калібрує, яка містить ряд круглих ріжучих елементів. UA 110874 U (54) КОМБІНОВАНЕ СВЕРДЛО UA 110874 U UA 110874 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до інструментів, призначених для механічної обробки, як металевих, так і неметалевих матеріалів різанням, і може бути використана для нарізання наскрізних отворів циліндричної форми. Відомою є конструкція суцільного спірального свердла [1], що складається з ріжучої, напрямної або калібруючої частин, хвостовика і з'єднувальної частини. Ріжуча і напрямна частини в сукупності складають робочу частину свердла, що має дві гвинтові канавки. Недоліком конструкції є те, що нарізані отвори мають низьку якість оброблених поверхонь, в плані утворення високої шорсткості, оскільки головним джерелом виникнення геометрії шорсткості служить форма та регулярний періодичний рух периферії ріжучої частини, що генерують такі ж регулярні нерівності на обробленій поверхні. Низька точність геометричної форми, оскільки ріжучі лопатки зрізують не однаковий шар матеріалу одна щодо іншої, що супроводжується виникненням різних сил різання, які сприяють інтенсивності поперечних коливань свердла. Точність розміру отвору досягається в межах 10-14 квалітетів. Відомою є конструкція суцільної циліндричної прошивки для прошивання наскрізних отворів [1], що складаються з корпусу, на якому виконана напрямна, ріжуча, частина, що калібрує, та кінцева частини, причому на ріжучій та частині, що калібрує виконані, заодно з корпусом зубці (ріжучі елементи). А діаметр по зубцях прошивки, рівномірно збільшується щодо першого зубця, розташованого біля напрямної частини, в бік частини, що калібрує, завдяки чому виконуються обробка циліндричного наскрізного отвору. Недоліком конструкції є те, що вона не передбачає обробляти отвори у суцільному матеріалі, тобто потребує заздалегідь виконаного наскрізного отвору, що знижує загальну продуктивність виготовлення виробу з отвором високою якістю оброблених поверхонь. В основу корисної моделі поставлена задача на підвищення якості оброблених поверхонь циліндричного отвору при різанні суцільного матеріалу. Поставлена задача вирішується тим, що комбіноване свердло складається з циліндричного корпусу, на одному з кінців якого виконаний циліндричний хвостовик, а на іншому - робоча частина, що містить спіральну ріжучу частину, яка з'єднана з напрямною частиною, а вона, у свою чергу, - з частиною, що калібрує, яка містить ряд круглих ріжучих елементів. На кресленні зображено загальний вигляд комбінованого свердло із позиціями переміщення виробу. Комбіноване свердло складається з циліндричного корпусу, 1, на одному з кінців якого виконаний циліндричний хвостовик, 2, а на іншому, робоча частина, 3, що містить спіральну ріжучу частину, 4, яка з'єднана з напрямною частиною, 5, а вона, у свою чергу, - з частиною, що калібрує, 6, яка містить ряд круглих ріжучих елементів, 7. Комбіноване свердло працює наступним чином. Комбіноване свердло хвостовиком, 2, влаштовується у шпиндель верстата (на кресленні не вказано), після чого комбінованому свердлу надається обертовий рух, D n, і ріжучою частиною, 4, подається, повздовжньою подачею, Ds, на заготовку, 8, у результаті чого нарізується отвір (креслення І позиція). В той час, коли нарізується наскрізний отвір, при подальшій подачі, D s, заготовка, 8, потрапляє до напрямної частини, 5, тоді обертовий рух, D n, зупиняється (креслення II позиція). Далі заготовка, 8, подається на частину, що калібрує, 6, яка своїми круглими ріжучими елементами, 7, із замкнутою ріжучою кромкою зрізує залишкові нерівності циліндричної форми та формує низьку шорсткість поверхні (креслення III позиція). Після чого заготовка, 8, потрапляє на хвостовик, 2 (креслення IV позиція). У результаті чого комбіноване свердло знімається зі шпиндель верстата, після чого заготовка, 8, знімається з хвостовика, 2. Використання комбінованого свердла, що заявляється, дозволить підвищити якість оброблених поверхонь в плані зниження шорсткості та підвищення точності геометричної форми циліндричного отвору. Джерела інформації: 1. Родин П.Р. Металлорежущие инструменты: Учебник для вузов - 3-е изд., перераб. и доп. К.: Вища шк. Головное изд-во, 1986. - 455 с. [С. 104-105]. 2. Четвериков С.С. Металлорежущие инструменты. - М.: Высшая школа, 1965. - 209 с. [стр. 209, рис. 190]. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Комбіноване свердло, що містить корпус, напрямну, ріжучу, частини, частину та зубці, що калібрують, яке відрізняється тим, що містить циліндричний корпус, на одному з кінців якого виконаний циліндричний хвостовик, а на іншому - робоча частина, що містить спіральну ріжучу 1 UA 110874 U частину, яка з'єднана з напрямною частиною, а вона, у свою чергу, - з частиною, що калібрує, яка містить ряд круглих ріжучих елементів. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B23B 51/08

Мітки: комбіноване, свердло
