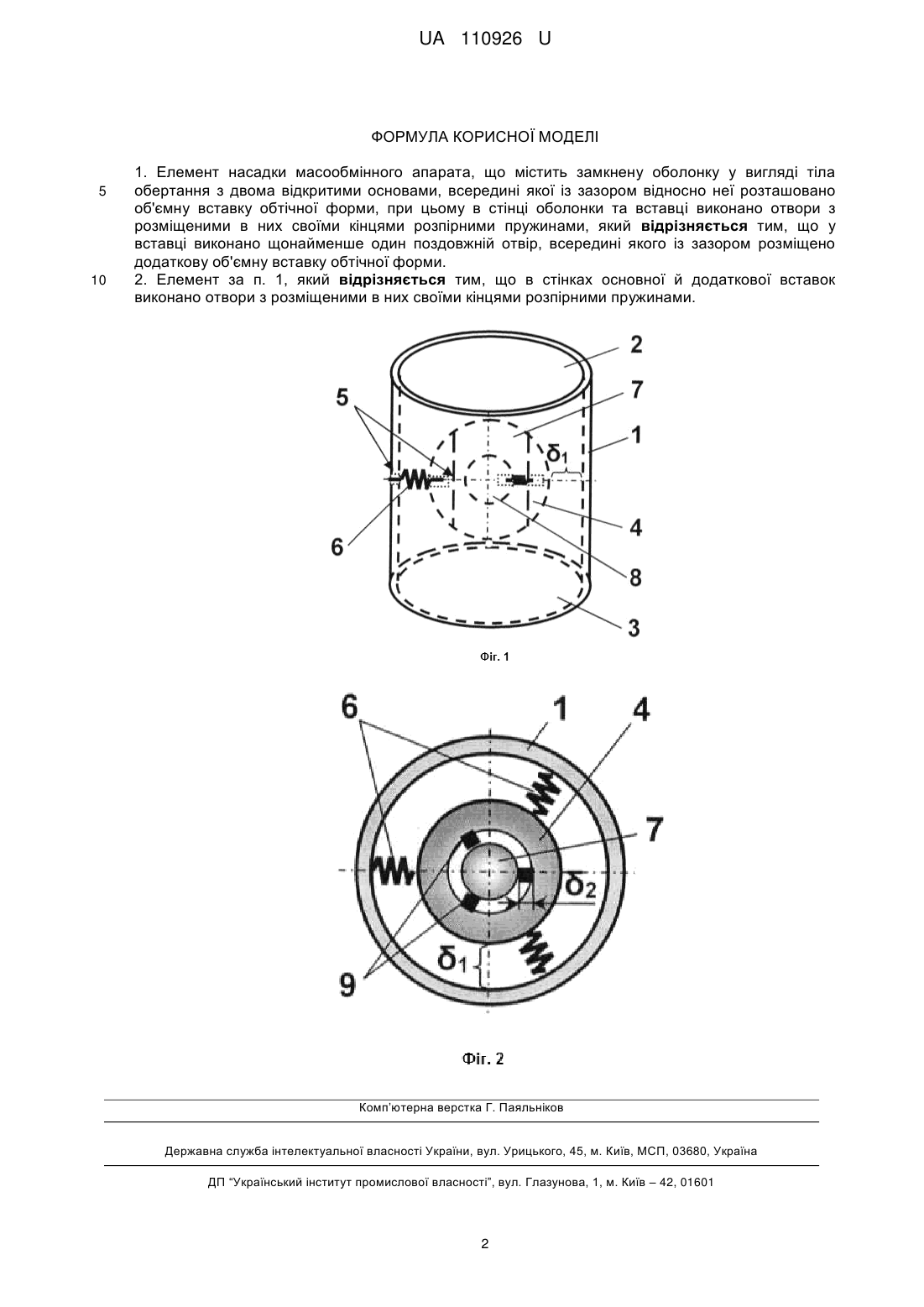

Елемент насадки масообмінного апарата

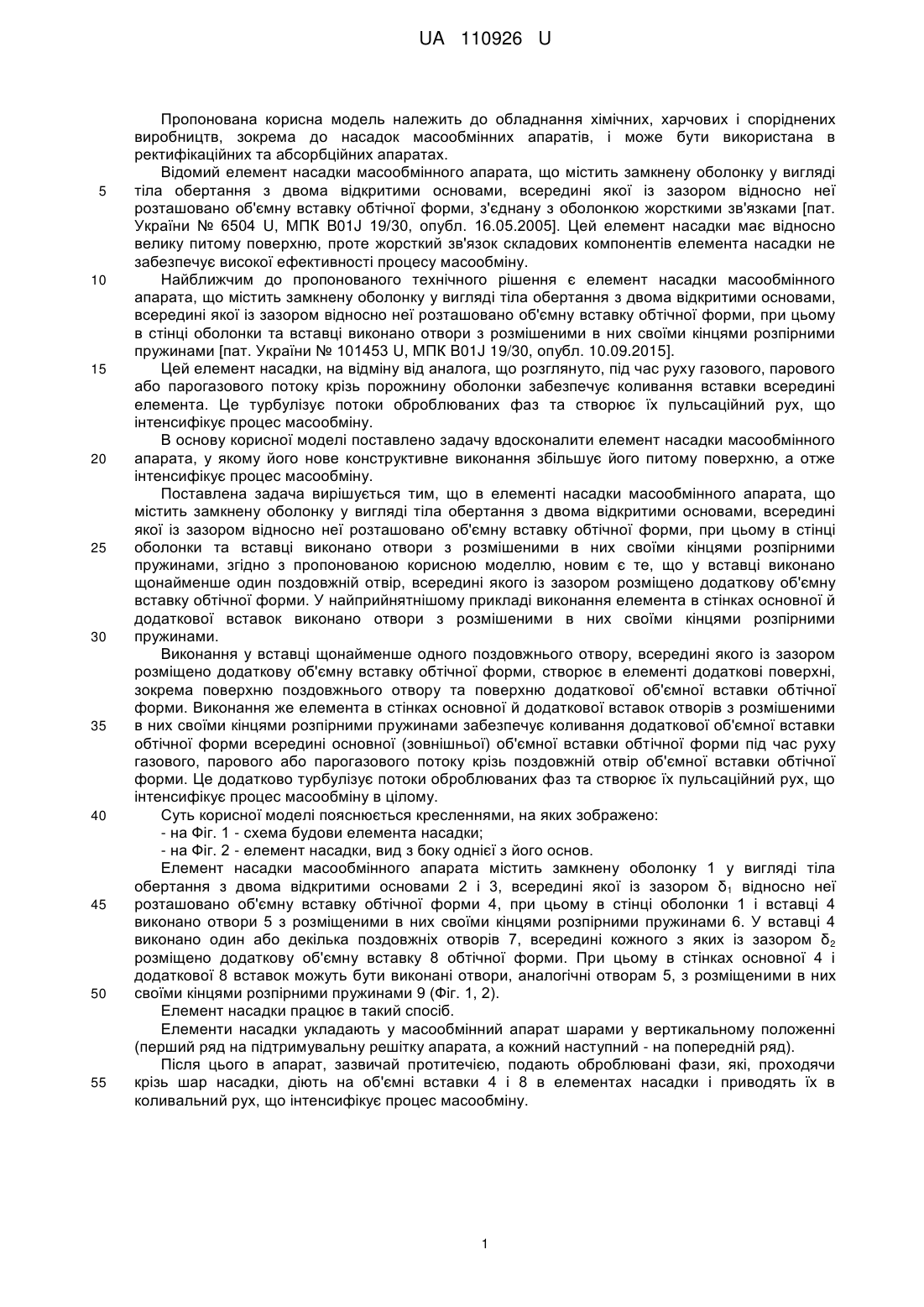

Реферат: UA 110926 U UA 110926 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до обладнання хімічних, харчових і споріднених виробництв, зокрема до насадок масообмінних апаратів, і може бути використана в ректифікаційних та абсорбційних апаратах. Відомий елемент насадки масообмінного апарата, що містить замкнену оболонку у вигляді тіла обертання з двома відкритими основами, всередині якої із зазором відносно неї розташовано об'ємну вставку обтічної форми, з'єднану з оболонкою жорсткими зв'язками [пат. України № 6504 U, МПК B01J 19/30, опубл. 16.05.2005]. Цей елемент насадки має відносно велику питому поверхню, проте жорсткий зв'язок складових компонентів елемента насадки не забезпечує високої ефективності процесу масообміну. Найближчим до пропонованого технічного рішення є елемент насадки масообмінного апарата, що містить замкнену оболонку у вигляді тіла обертання з двома відкритими основами, всередині якої із зазором відносно неї розташовано об'ємну вставку обтічної форми, при цьому в стінці оболонки та вставці виконано отвори з розмішеними в них своїми кінцями розпірними пружинами [пат. України № 101453 U, МПК B01J 19/30, опубл. 10.09.2015]. Цей елемент насадки, на відміну від аналога, що розглянуто, під час руху газового, парового або парогазового потоку крізь порожнину оболонки забезпечує коливання вставки всередині елемента. Це турбулізує потоки оброблюваних фаз та створює їх пульсаційний рух, що інтенсифікує процес масообміну. В основу корисної моделі поставлено задачу вдосконалити елемент насадки масообмінного апарата, у якому його нове конструктивне виконання збільшує його питому поверхню, а отже інтенсифікує процес масообміну. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, що містить замкнену оболонку у вигляді тіла обертання з двома відкритими основами, всередині якої із зазором відносно неї розташовано об'ємну вставку обтічної форми, при цьому в стінці оболонки та вставці виконано отвори з розмішеними в них своїми кінцями розпірними пружинами, згідно з пропонованою корисною моделлю, новим є те, що у вставці виконано щонайменше один поздовжній отвір, всередині якого із зазором розміщено додаткову об'ємну вставку обтічної форми. У найприйнятнішому прикладі виконання елемента в стінках основної й додаткової вставок виконано отвори з розмішеними в них своїми кінцями розпірними пружинами. Виконання у вставці щонайменше одного поздовжнього отвору, всередині якого із зазором розміщено додаткову об'ємну вставку обтічної форми, створює в елементі додаткові поверхні, зокрема поверхню поздовжнього отвору та поверхню додаткової об'ємної вставки обтічної форми. Виконання же елемента в стінках основної й додаткової вставок отворів з розмішеними в них своїми кінцями розпірними пружинами забезпечує коливання додаткової об'ємної вставки обтічної форми всередині основної (зовнішньої) об'ємної вставки обтічної форми під час руху газового, парового або парогазового потоку крізь поздовжній отвір об'ємної вставки обтічної форми. Це додатково турбулізує потоки оброблюваних фаз та створює їх пульсаційний рух, що інтенсифікує процес масообміну в цілому. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - схема будови елемента насадки; - на Фіг. 2 - елемент насадки, вид з боку однієї з його основ. Елемент насадки масообмінного апарата містить замкнену оболонку 1 у вигляді тіла обертання з двома відкритими основами 2 і 3, всередині якої із зазором δ 1 відносно неї розташовано об'ємну вставку обтічної форми 4, при цьому в стінці оболонки 1 і вставці 4 виконано отвори 5 з розміщеними в них своїми кінцями розпірними пружинами 6. У вставці 4 виконано один або декілька поздовжніх отворів 7, всередині кожного з яких із зазором δ 2 розміщено додаткову об'ємну вставку 8 обтічної форми. При цьому в стінках основної 4 і додаткової 8 вставок можуть бути виконані отвори, аналогічні отворам 5, з розміщеними в них своїми кінцями розпірними пружинами 9 (Фіг. 1, 2). Елемент насадки працює в такий спосіб. Елементи насадки укладають у масообмінний апарат шарами у вертикальному положенні (перший ряд на підтримувальну решітку апарата, а кожний наступний - на попередній ряд). Після цього в апарат, зазвичай протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, діють на об'ємні вставки 4 і 8 в елементах насадки і приводять їх в коливальний рух, що інтенсифікує процес масообміну. 1 UA 110926 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Елемент насадки масообмінного апарата, що містить замкнену оболонку у вигляді тіла обертання з двома відкритими основами, всередині якої із зазором відносно неї розташовано об'ємну вставку обтічної форми, при цьому в стінці оболонки та вставці виконано отвори з розміщеними в них своїми кінцями розпірними пружинами, який відрізняється тим, що у вставці виконано щонайменше один поздовжній отвір, всередині якого із зазором розміщено додаткову об'ємну вставку обтічної форми. 2. Елемент за п. 1, який відрізняється тим, що в стінках основної й додаткової вставок виконано отвори з розміщеними в них своїми кінцями розпірними пружинами. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
