Адаптивний логічний пристрій

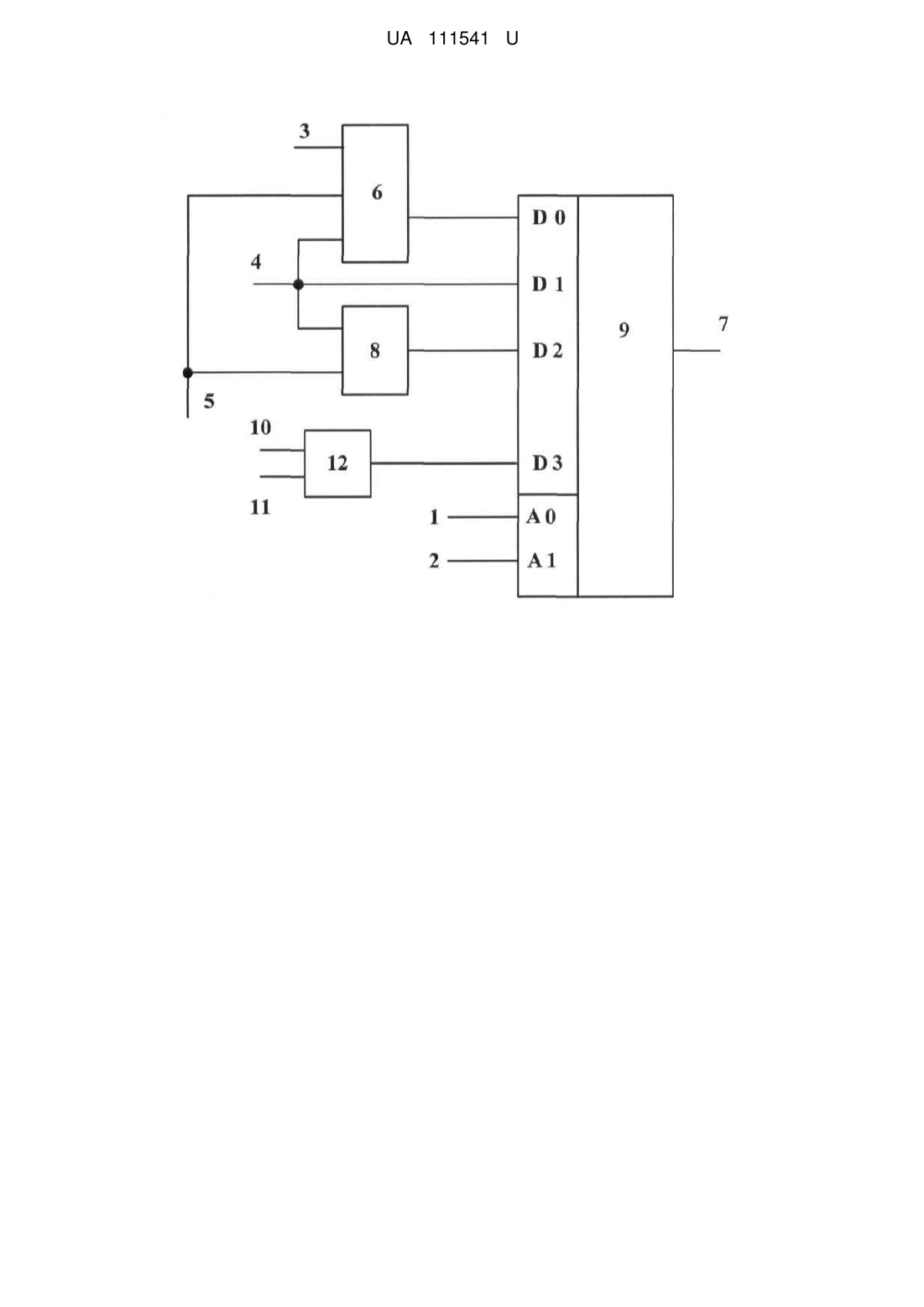

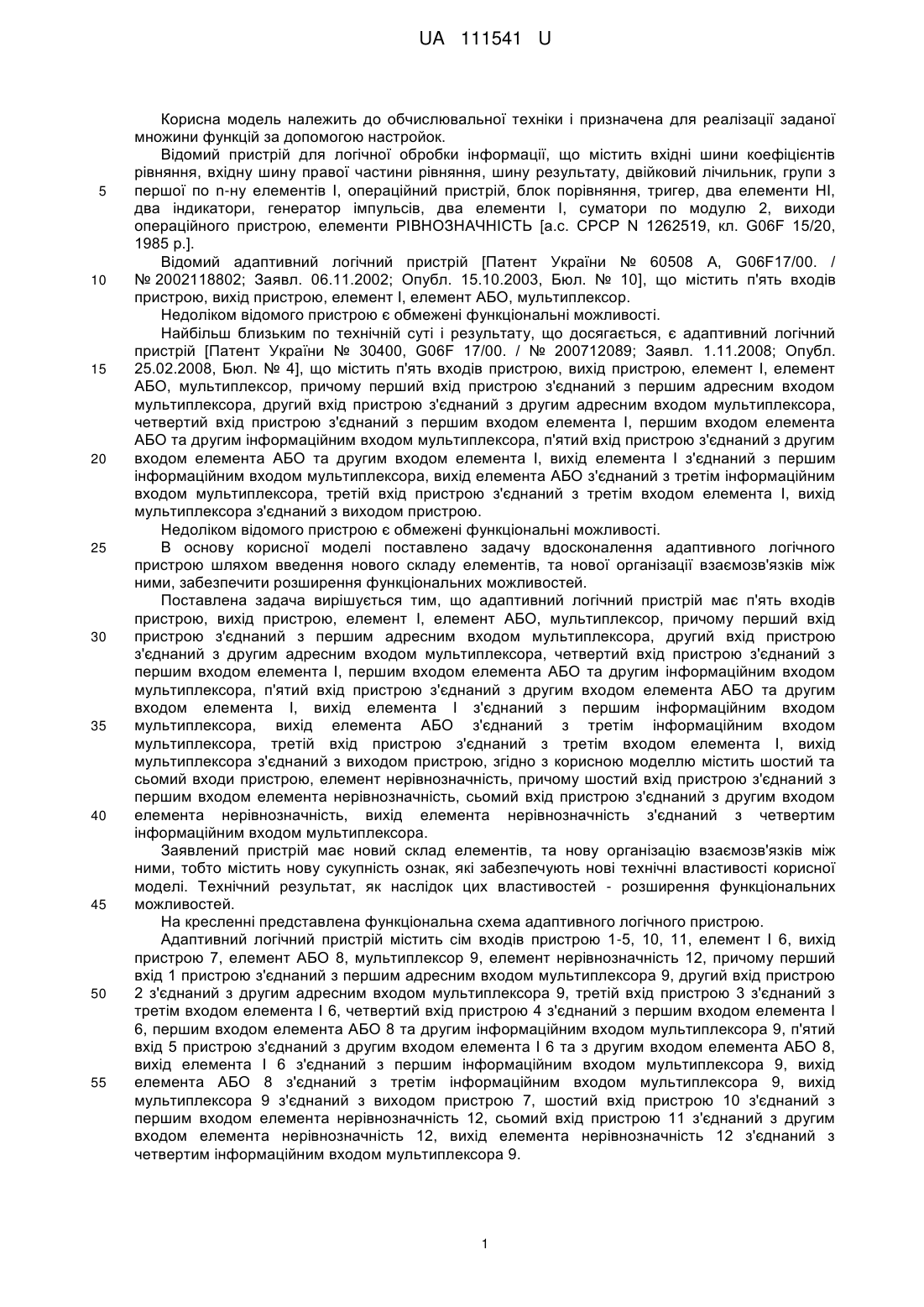

Реферат: UA 111541 U UA 111541 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обчислювальної техніки і призначена для реалізації заданої множини функцій за допомогою настройок. Відомий пристрій для логічної обробки інформації, що містить вхідні шини коефіцієнтів рівняння, вхідну шину правої частини рівняння, шину результату, двійковий лічильник, групи з першої по n-ну елементів І, операційний пристрій, блок порівняння, тригер, два елементи НІ, два індикатори, генератор імпульсів, два елементи І, суматори по модулю 2, виходи операційного пристрою, елементи РІВНОЗНАЧНІСТЬ [а.с. СРСР N 1262519, кл. G06F 15/20, 1985 р.]. Відомий адаптивний логічний пристрій [Патент України № 60508 А, G06F17/00. / № 2002118802; Заявл. 06.11.2002; Опубл. 15.10.2003, Бюл. № 10], що містить п'ять входів пристрою, вихід пристрою, елемент І, елемент АБО, мультиплексор. Недоліком відомого пристрою є обмежені функціональні можливості. Найбільш близьким по технічній суті і результату, що досягається, є адаптивний логічний пристрій [Патент України № 30400, G06F 17/00. / № 200712089; Заявл. 1.11.2008; Опубл. 25.02.2008, Бюл. № 4], що містить п'ять входів пристрою, вихід пристрою, елемент І, елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, другий вхід пристрою з'єднаний з другим адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом елемента І, першим входом елемента АБО та другим інформаційним входом мультиплексора, п'ятий вхід пристрою з'єднаний з другим входом елемента АБО та другим входом елемента І, вихід елемента І з'єднаний з першим інформаційним входом мультиплексора, вихід елемента АБО з'єднаний з третім інформаційним входом мультиплексора, третій вхід пристрою з'єднаний з третім входом елемента І, вихід мультиплексора з'єднаний з виходом пристрою. Недоліком відомого пристрою є обмежені функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення адаптивного логічного пристрою шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити розширення функціональних можливостей. Поставлена задача вирішується тим, що адаптивний логічний пристрій має п'ять входів пристрою, вихід пристрою, елемент І, елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, другий вхід пристрою з'єднаний з другим адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом елемента І, першим входом елемента АБО та другим інформаційним входом мультиплексора, п'ятий вхід пристрою з'єднаний з другим входом елемента АБО та другим входом елемента І, вихід елемента І з'єднаний з першим інформаційним входом мультиплексора, вихід елемента АБО з'єднаний з третім інформаційним входом мультиплексора, третій вхід пристрою з'єднаний з третім входом елемента І, вихід мультиплексора з'єднаний з виходом пристрою, згідно з корисною моделлю містить шостий та сьомий входи пристрою, елемент нерівнозначність, причому шостий вхід пристрою з'єднаний з першим входом елемента нерівнозначність, сьомий вхід пристрою з'єднаний з другим входом елемента нерівнозначність, вихід елемента нерівнозначність з'єднаний з четвертим інформаційним входом мультиплексора. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - розширення функціональних можливостей. На кресленні представлена функціональна схема адаптивного логічного пристрою. Адаптивний логічний пристрій містить сім входів пристрою 1-5, 10, 11, елемент І 6, вихід пристрою 7, елемент АБО 8, мультиплексор 9, елемент нерівнозначність 12, причому перший вхід 1 пристрою з'єднаний з першим адресним входом мультиплексора 9, другий вхід пристрою 2 з'єднаний з другим адресним входом мультиплексора 9, третій вхід пристрою 3 з'єднаний з третім входом елемента І 6, четвертий вхід пристрою 4 з'єднаний з першим входом елемента І 6, першим входом елемента АБО 8 та другим інформаційним входом мультиплексора 9, п'ятий вхід 5 пристрою з'єднаний з другим входом елемента І 6 та з другим входом елемента АБО 8, вихід елемента І 6 з'єднаний з першим інформаційним входом мультиплексора 9, вихід елемента АБО 8 з'єднаний з третім інформаційним входом мультиплексора 9, вихід мультиплексора 9 з'єднаний з виходом пристрою 7, шостий вхід пристрою 10 з'єднаний з першим входом елемента нерівнозначність 12, сьомийвхід пристрою 11 з'єднаний з другим входом елемента нерівнозначність 12, вихід елемента нерівнозначність 12 з'єднаний з четвертим інформаційним входом мультиплексора 9. 1 UA 111541 U 5 Працює адаптивний логічний пристрій таким чином. У залежності від настройок пристрій реалізує відповідні логічні функції. При значеннях сигналу на вході 10 "0", а на вході 11 сигналу "0" заявлений пристрій реалізує всі типові функції для трьох змінних відносно Т класифікації, та мажоритарну функцію, як і прототип. На відміну від прототипу заявлений пристрій має ширші функціональні можливості, тому що він реалізує мажоритарну функцію додатково при чотирьох настройках, наведених у таблиці. Таблиця № п/п 1 2 3 4 10 15 20 1 X1 Х2 Х3 Х3 2 0 0 0 0 Значення сигналів на входах 3 Х2 1 X1 Х2 4 Х2 X1 X1 Х2 5 Х3 Х3 Х2 X1 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Адаптивний логічний пристрій, що має п'ять входів пристрою, вихід пристрою, елемент І, елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, другий вхід пристрою з'єднаний з другим адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом елемента І, першим входом елемента АБО та другим інформаційним входом мультиплексора, п'ятий вхід пристрою з'єднаний з другим входом елемента АБО та другим входом елемента І, вихід елемента І з'єднаний з першим інформаційним входом мультиплексора, вихід елемента АБО з'єднаний з третім інформаційним входом мультиплексора, третій вхід пристрою з'єднаний з третім входом елемента І, вихід мультиплексора з'єднаний з виходом пристрою, який відрізняється тим, що містить шостий та сьомий входи пристрою, елемент НЕРІВНОЗНАЧНІСТЬ, причому шостий вхід пристрою з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, сьомий вхід пристрою з'єднаний з другим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід елемента НЕРІВНОЗНАЧНІСТЬ з'єднаний з четвертим інформаційним входом мультиплексора. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
