Ортогональна циліндроконічна зубчаста передача

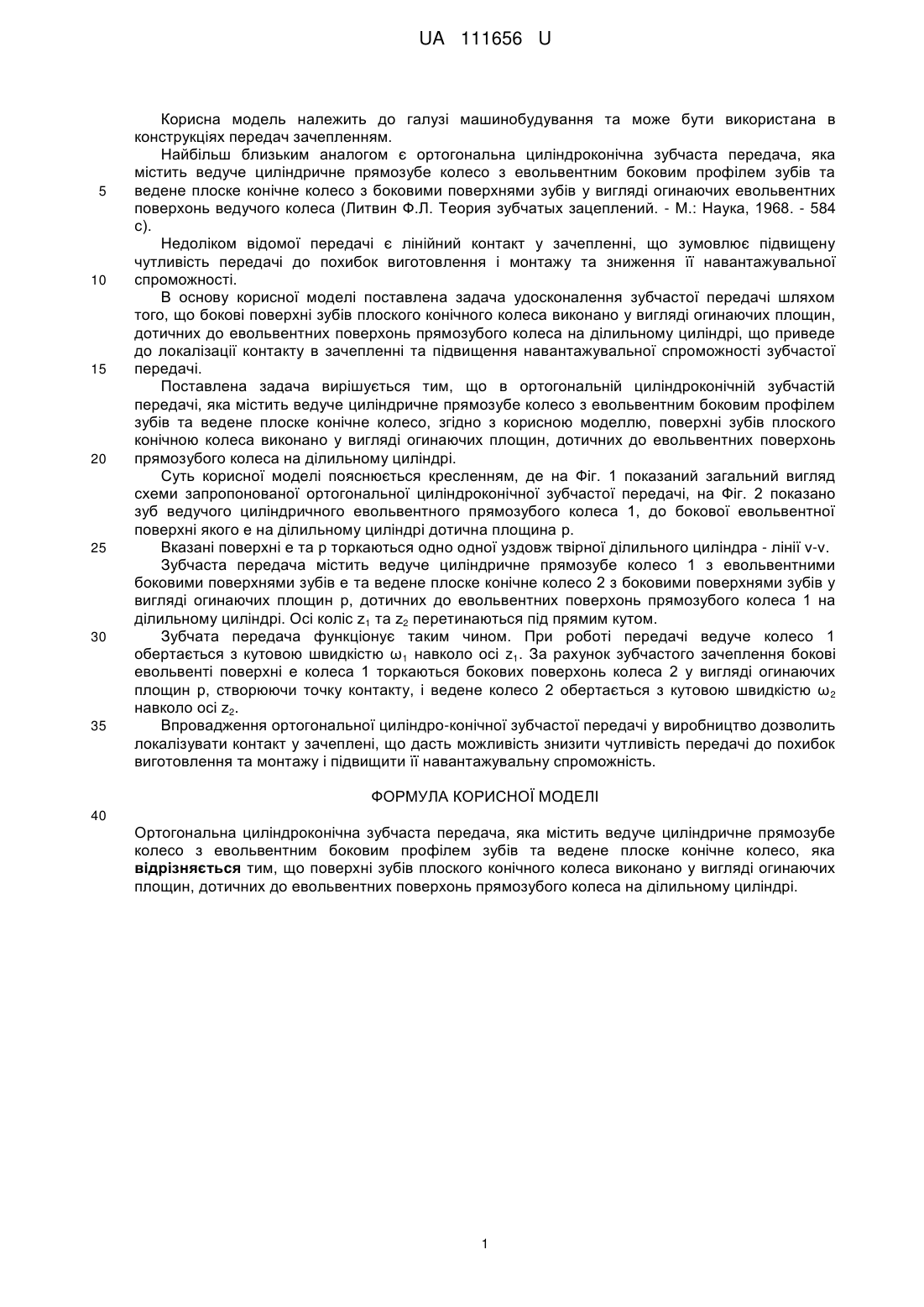

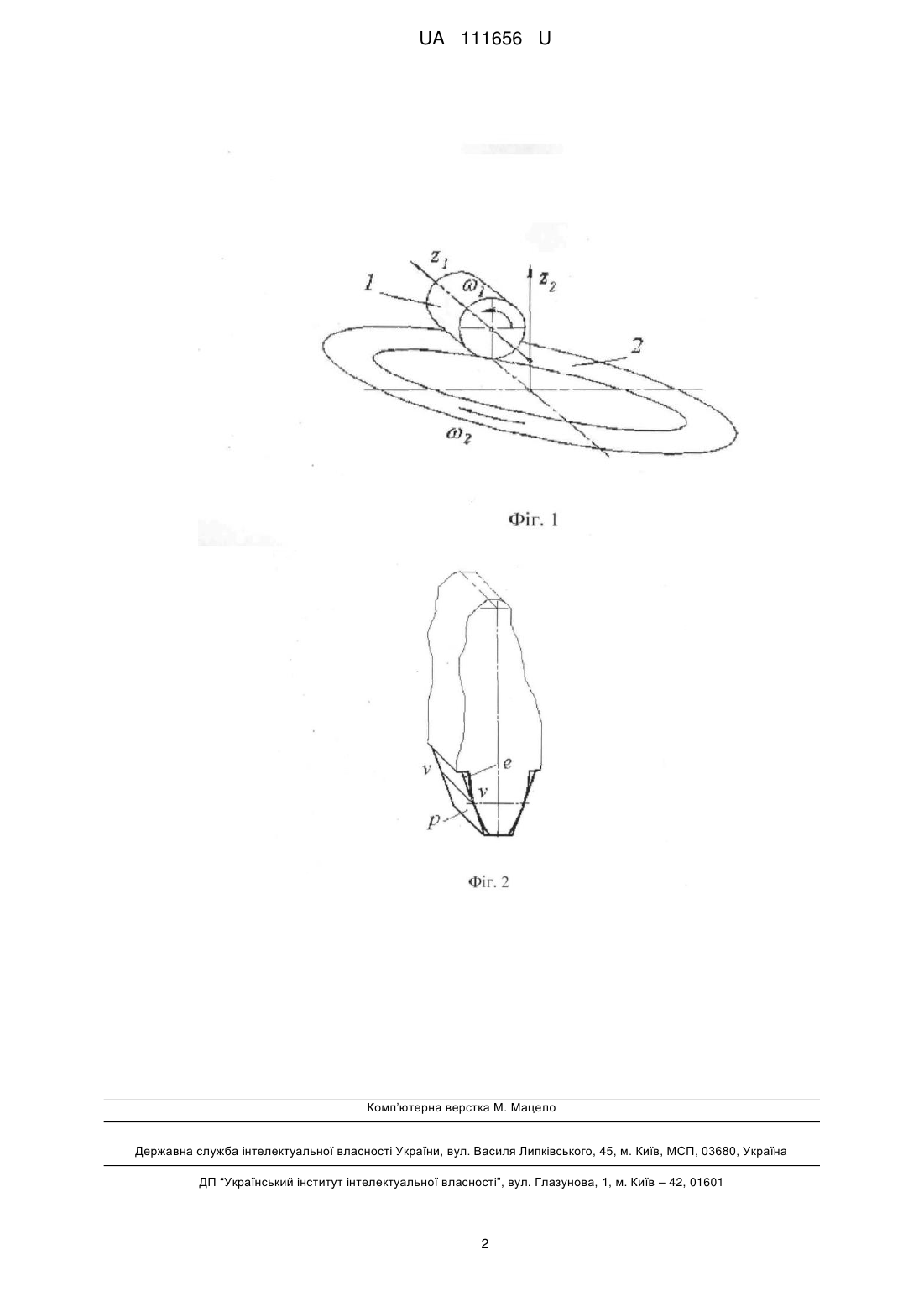

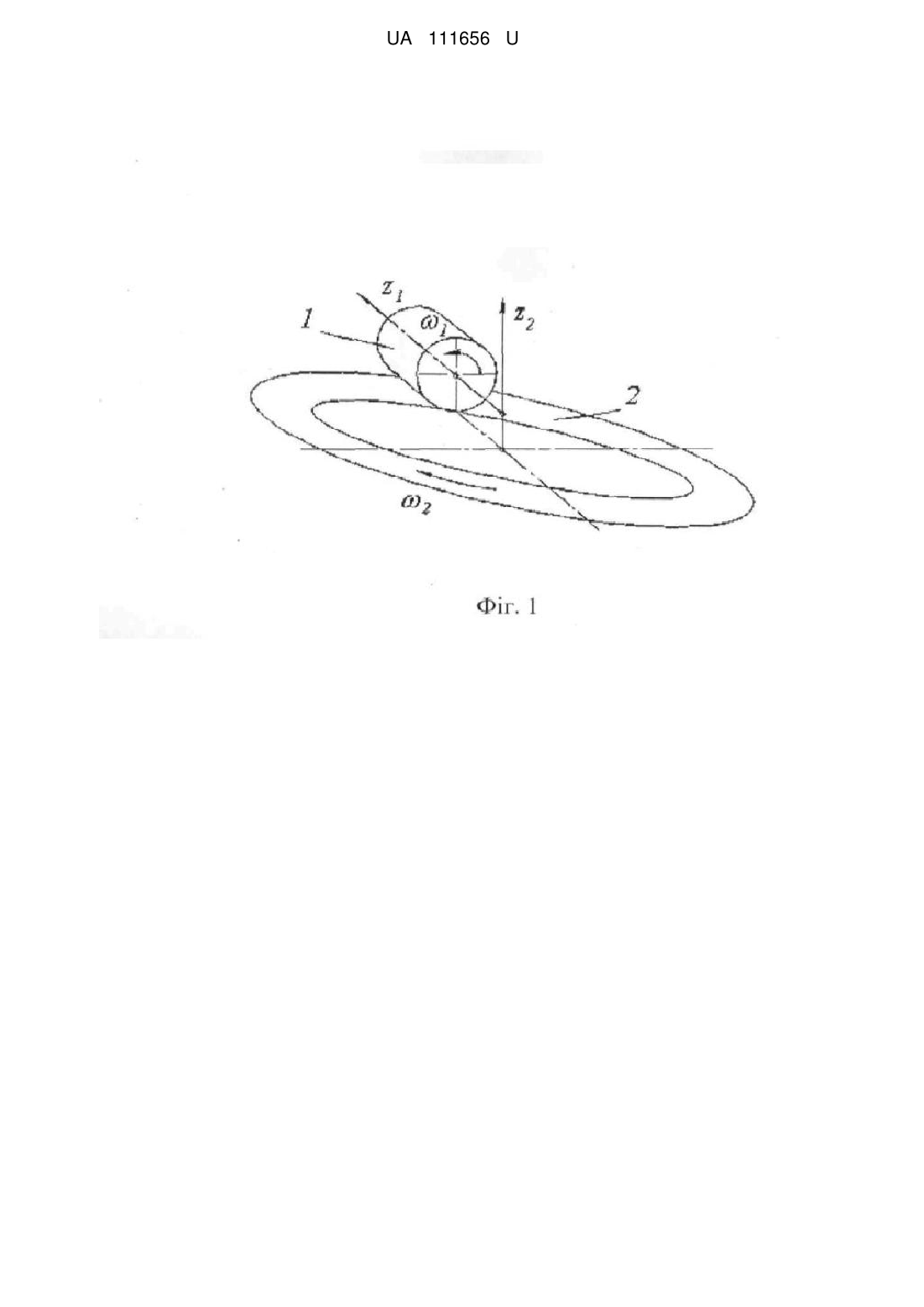

Реферат: Ортогональна циліндроконічна зубчаста передача містить ведуче циліндричне прямозубе колесо з евольвентним боковим профілем зубів та ведене плоске конічне колесо. Поверхні зубів плоского конічного колеса виконано у вигляді огинаючих площин, дотичних до евольвентних поверхонь прямозубого колеса на ділильному циліндрі. UA 111656 U (54) ОРТОГОНАЛЬНА ЦИЛІНДРОКОНІЧНА ЗУБЧАСТА ПЕРЕДАЧА UA 111656 U UA 111656 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування та може бути використана в конструкціях передач зачепленням. Найбільш близьким аналогом є ортогональна циліндроконічна зубчаста передача, яка містить ведуче циліндричне прямозубе колесо з евольвентним боковим профілем зубів та ведене плоске конічне колесо з боковими поверхнями зубів у вигляді огинаючих евольвентних поверхонь ведучого колеса (Литвин Ф.Л. Теория зубчатых зацеплений. - М.: Наука, 1968. - 584 с). Недоліком відомої передачі є лінійний контакт у зачепленні, що зумовлює підвищену чутливість передачі до похибок виготовлення і монтажу та зниження її навантажувальної спроможності. В основу корисної моделі поставлена задача удосконалення зубчастої передачі шляхом того, що бокові поверхні зубів плоского конічного колеса виконано у вигляді огинаючих площин, дотичних до евольвентних поверхонь прямозубого колеса на ділильному циліндрі, що приведе до локалізації контакту в зачепленні та підвищення навантажувальної спроможності зубчастої передачі. Поставлена задача вирішується тим, що в ортогональній циліндроконічній зубчастій передачі, яка містить ведуче циліндричне прямозубе колесо з евольвентним боковим профілем зубів та ведене плоске конічне колесо, згідно з корисною моделлю, поверхні зубів плоского конічною колеса виконано у вигляді огинаючих площин, дотичних до евольвентних поверхонь прямозубого колеса на ділильному циліндрі. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 показаний загальний вигляд схеми запропонованої ортогональної циліндроконічної зубчастої передачі, на Фіг. 2 показано зуб ведучого циліндричного евольвентного прямозубого колеса 1, до бокової евольвентної поверхні якого e на ділильному циліндрі дотична площина р. Вказані поверхні e та р торкаються одно одної уздовж твірної ділильного циліндра - лінії ν-ν. Зубчаста передача містить ведуче циліндричне прямозубе колесо 1 з евольвентними боковими поверхнями зубів e та ведене плоске конічне колесо 2 з боковими поверхнями зубів у вигляді огинаючих площин р, дотичних до евольвентних поверхонь прямозубого колеса 1 на ділильному циліндрі. Осі коліс z1 та z2 перетинаються під прямим кутом. Зубчата передача функціонує таким чином. При роботі передачі ведуче колесо 1 обертається з кутовою швидкістю ω1 навколо осі z1. За рахунок зубчастого зачеплення бокові евольвенті поверхні e колеса 1 торкаються бокових поверхонь колеса 2 у вигляді огинаючих площин p, створюючи точку контакту, і ведене колесо 2 обертається з кутовою швидкістю ω 2 навколо осі z2. Впровадження ортогональної циліндро-конічної зубчастої передачі у виробництво дозволить локалізувати контакт у зачеплені, що дасть можливість знизити чутливість передачі до похибок виготовлення та монтажу і підвищити її навантажувальну спроможність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Ортогональна циліндроконічна зубчаста передача, яка містить ведуче циліндричне прямозубе колесо з евольвентним боковим профілем зубів та ведене плоске конічне колесо, яка відрізняється тим, що поверхні зубів плоского конічного колеса виконано у вигляді огинаючих площин, дотичних до евольвентних поверхонь прямозубого колеса на ділильному циліндрі. 1 UA 111656 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
