Серветка для чищення стрілецької зброї

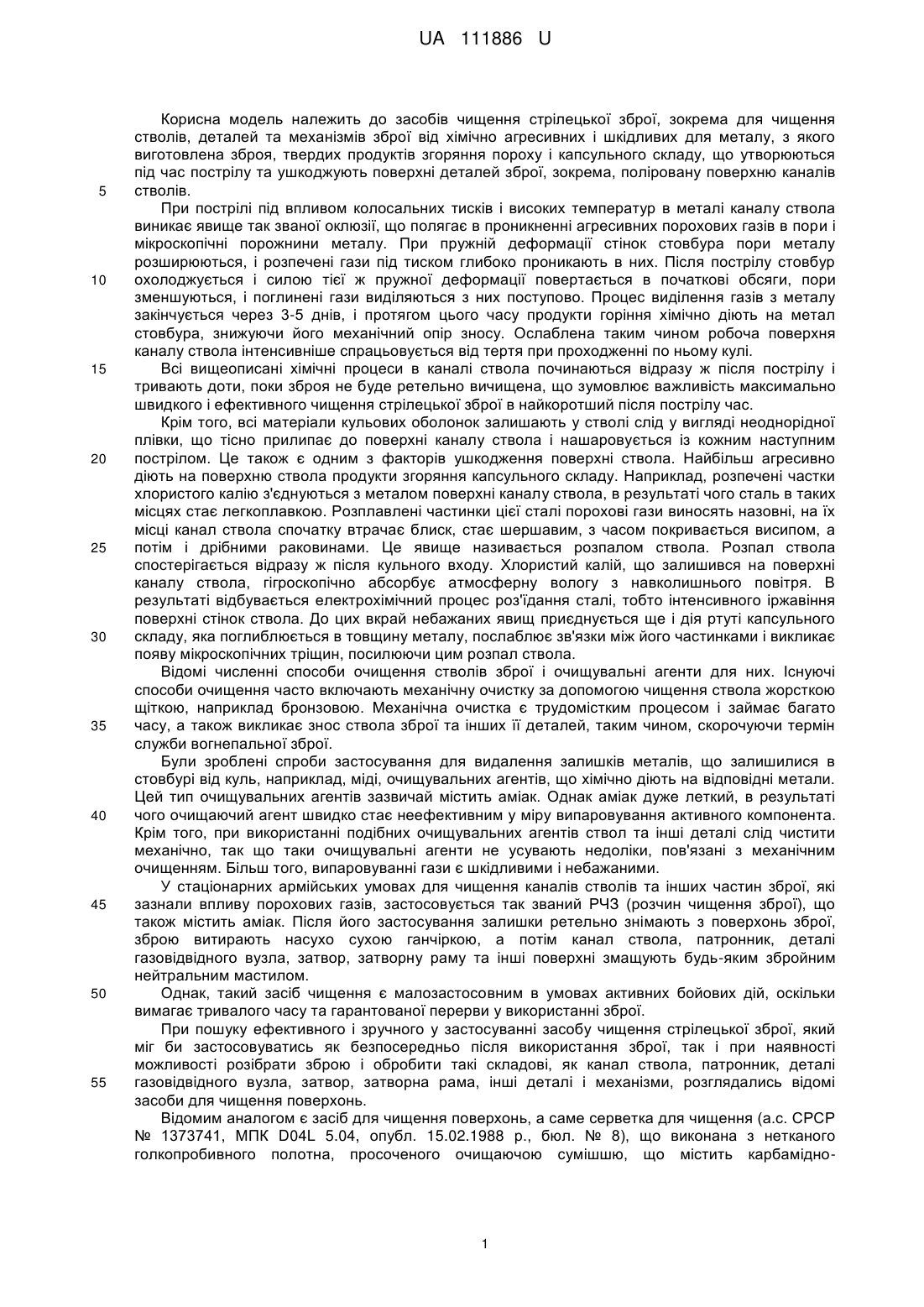

Реферат: Серветка для чищення стрілецької зброї містить нетканий матеріал, просочений очищувальною 2 сумішшю. Нетканий матеріал має щільність від 10 до 200 г/м . Як очищувальна суміш використане мастило збройне. UA 111886 U (54) СЕРВЕТКА ДЛЯ ЧИЩЕННЯ СТРІЛЕЦЬКОЇ ЗБРОЇ UA 111886 U UA 111886 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів чищення стрілецької зброї, зокрема для чищення стволів, деталей та механізмів зброї від хімічно агресивних і шкідливих для металу, з якого виготовлена зброя, твердих продуктів згоряння пороху і капсульного складу, що утворюються під час пострілу та ушкоджують поверхні деталей зброї, зокрема, поліровану поверхню каналів стволів. При пострілі під впливом колосальних тисків і високих температур в металі каналу ствола виникає явище так званої оклюзії, що полягає в проникненні агресивних порохових газів в пори і мікроскопічні порожнини металу. При пружній деформації стінок стовбура пори металу розширюються, і розпечені гази під тиском глибоко проникають в них. Після пострілу стовбур охолоджується і силою тієї ж пружної деформації повертається в початкові обсяги, пори зменшуються, і поглинені гази виділяються з них поступово. Процес виділення газів з металу закінчується через 3-5 днів, і протягом цього часу продукти горіння хімічно діють на метал стовбура, знижуючи його механічний опір зносу. Ослаблена таким чином робоча поверхня каналу ствола інтенсивніше спрацьовується від тертя при проходженні по ньому кулі. Всі вищеописані хімічні процеси в каналі ствола починаються відразу ж після пострілу і тривають доти, поки зброя не буде ретельно вичищена, що зумовлює важливість максимально швидкого і ефективного чищення стрілецької зброї в найкоротший після пострілу час. Крім того, всі матеріали кульових оболонок залишають у стволі слід у вигляді неоднорідної плівки, що тісно прилипає до поверхні каналу ствола і нашаровується із кожним наступним пострілом. Це також є одним з факторів ушкодження поверхні ствола. Найбільш агресивно діють на поверхню ствола продукти згоряння капсульного складу. Наприклад, розпечені частки хлористого калію з'єднуються з металом поверхні каналу ствола, в результаті чого сталь в таких місцях стає легкоплавкою. Розплавлені частинки цієї сталі порохові гази виносять назовні, на їх місці канал ствола спочатку втрачає блиск, стає шершавим, з часом покривається висипом, а потім і дрібними раковинами. Це явище називається розпалом ствола. Розпал ствола спостерігається відразу ж після кульного входу. Хлористий калій, що залишився на поверхні каналу ствола, гігроскопічно абсорбує атмосферну вологу з навколишнього повітря. В результаті відбувається електрохімічний процес роз'їдання сталі, тобто інтенсивного іржавіння поверхні стінок ствола. До цих вкрай небажаних явищ приєднується ще і дія ртуті капсульного складу, яка поглиблюється в товщину металу, послаблює зв'язки між його частинками і викликає появу мікроскопічних тріщин, посилюючи цим розпал ствола. Відомі численні способи очищення стволів зброї і очищувальні агенти для них. Існуючі способи очищення часто включають механічну очистку за допомогою чищення ствола жорсткою щіткою, наприклад бронзовою. Механічна очистка є трудомістким процесом і займає багато часу, а також викликає знос ствола зброї та інших її деталей, таким чином, скорочуючи термін служби вогнепальної зброї. Були зроблені спроби застосування для видалення залишків металів, що залишилися в стовбурі від куль, наприклад, міді, очищувальних агентів, що хімічно діють на відповідні метали. Цей тип очищувальних агентів зазвичай містить аміак. Однак аміак дуже леткий, в результаті чого очищаючий агент швидко стає неефективним у міру випаровування активного компонента. Крім того, при використанні подібних очищувальних агентів ствол та інші деталі слід чистити механічно, так що таки очищувальні агенти не усувають недоліки, пов'язані з механічним очищенням. Більш того, випаровуванні гази є шкідливими і небажаними. У стаціонарних армійських умовах для чищення каналів стволів та інших частин зброї, які зазнали впливу порохових газів, застосовується так званий РЧЗ (розчин чищення зброї), що також містить аміак. Після його застосування залишки ретельно знімають з поверхонь зброї, зброю витирають насухо сухою ганчіркою, а потім канал ствола, патронник, деталі газовідвідного вузла, затвор, затворну раму та інші поверхні змащують будь-яким збройним нейтральним мастилом. Однак, такий засіб чищення є малозастосовним в умовах активних бойових дій, оскільки вимагає тривалого часу та гарантованої перерви у використанні зброї. При пошуку ефективного і зручного у застосуванні засобу чищення стрілецької зброї, який міг би застосовуватись як безпосередньо після використання зброї, так і при наявності можливості розібрати зброю і обробити такі складові, як канал ствола, патронник, деталі газовідвідного вузла, затвор, затворна рама, інші деталі і механізми, розглядались відомі засоби для чищення поверхонь. Відомим аналогом є засіб для чищення поверхонь, а саме серветка для чищення (а.с. СРСР № 1373741, МПК D04L 5.04, опубл. 15.02.1988 р., бюл. № 8), що виконана з нетканого голкопробивного полотна, просоченого очищаючою сумішшю, що містить карбамідно 1 UA 111886 U 5 10 15 20 25 30 35 формальдегідну смолу, синтетичний латекс, абразив і ряд добавок, взятих у певному співвідношенні. Однак, аналог не забезпечує видалення нагару, що залишився в каналі ствола або в інших деталях зброї після пострілу. Крім того, використання відомої серветки призводить до механічного пошкодження поверхонь деталей зброї за рахунок наявності абразиву у складі просочуючої рідини, що призводить до зносу деталей та механізмів зброї, зокрема її ствола. Найближчим аналогом до корисної моделі є серветка для чищення (пат. України № 90951, МПК A61Q 90/00, A47L 23/00, A47L 25/00, опубл. 10.06.2014 р., бюл., № 11), що містить нетканий матеріал у наступному співвідношенні компонентів: поліестер - 70 %, віскоза - 30 %, просочений очищаючою сумішшю, за яку використаний розчин харчової або синтетичної кислоти. Найближчий аналог також не забезпечує видалення нагару, що залишився в деталях і механізмах стрілецької зброї після пострілу, тому, що він має кислотну реакцію і найбільш повноцінно нейтралізується речовинами, що мають лужну реакцію. Крім того, кислотна складова просочуючої очищувальної суміші відомої серветки може призвести до пошкодження поверхні ствола, деталей та механізмів зброї, а доцільний склад компонентів нетканого матеріалу серветки обмежує вибір тканин при її виготовлянні. В основу корисної моделі поставлена задача створення ефективного і швидкозастосовного засобу для чищення стрілецької зброї, що дозволяє усунути нагар, що залишився від порохових газів, та залишки металів, що залишилися після проходу кулі, витіснити вологу та захистити металеві частини стрілецької зброї від корозії. Поставлена задача вирішується тим, що як засіб для чищення стрілецької зброї використовують серветку, що складається з нетканого матеріалу, просоченого очищувальною сумішшю, а саме мастилом збройним, що є композицією рідких нафтопродуктів, наприклад, такого складу: мастило індустріальне 20 або 20 В, паливо Т-1, вініпол ВБ, із додаванням в'язких, антиокислювальних та антикорозійних присадок, при цьому в'язкість кінематична мастила 2 2 повинна бути при 50 °C не менше 6 мм /с, а при -50 °C не більше 1500 мм /с. Як нетканий матеріал серветки використаний стійкий до дії кислот і лугів теплостійкий нетканий матеріал, наприклад бавовна, льон, вовна, капрон, лавсан, флізелін (спанбонд) та інші матеріали, 2 щільністю від 10 до 200 г/м . Серветка для чищення стрілецької зброї складається з нетканого матеріалу, просоченого збройним мастилом. Використаний нетканий матеріал має такі характеристики: 2 - щільність - від 10 до 200 г/м ; - теплостійкість і термостійкість; - морозостійкість; - стійкість до дії кислот і лугів Дані щодо властивостей прийнятних волокон нетканого матеріалу приведені в таблицях 1, 2, 3. 40 Таблиця 1 Теплостійкість волокон Волокно Бавовна Льон Вовна Натуральний шовк Віскоза Полінозне Ацетатне Триацетатне Капрон Лавсан Нітрон Хлорин Полівінілхлорид Вінол Граничні температури теплостійкості, °C 130-140 160-170 100-110 100-110 140-150 140-150 80-90 150-160 100-110 160-170 160-170 60-70 65-100 180-190 2 UA 111886 U У зв'язку із необхідністю просочення тканини мастилом важливими для забезпечення технічного результату є показники набухання волокон у воді та вологості волокон. Таблиця 2 Набухання волокон у воді Волокно довжини волокна Бавовна Льон Вовна Натуральний шовк Віскозне (комплексне) Віскозне (штапельне) Полінозне Ацетатне Триацетатне Капрон Лавсан Нітрон Вінол 1-1,2 1-1,2 1,2-1,8 1,5 3-5 5-8 0,1 1,2 1,1 Збільшення, % площі поперечного розтину волокна 22-42 25-40 18-38 20 40-50 50-65 6-11 2-5 8 об'єму волокна 40-45 40-45 36-41 30-40 80-100 95-120 60-65 20-25 12-18 10-14 3-5 4-6 Таблиця 3 Вологість волокон Волокно Бавовна Льон Вовна Натуральний шовк Віскоза Ацетатне Триацетатне Капрон Лавсан Спандекс Нітрон Хлорин та полівінілхлорид Вінол Вологість волокна, % при відносній вологості повітря 65 % 95 % 8 18-20 12 19-21 15-17 38-40 11 37-39 11-12 35-40 7 13-15 55-6 5 7-8 0,5 0,6-0,7 0,8 0,9 1,5 6 0,5 0,7-0,8 5-7 5 10 15 Як мастило збройне застосовують композицію рідких нафтопродуктів, наприклад, що має такий склад: мастило індустріальне 20 або 20 В, паливо Т-1, вініпол ВБ, із додаванням в'язкісних і антиокислювальних присадок, композиція має такі основні характеристики: 2 2 - в'язкість кінематична: при 50 °C - не менше 6 мм /с, при -50 °C не більше 1500 мм /с; - витримування корозійного впливу на метали; - відсутність води у складі; - масова частка механічних домішок не більше 0,05 %; - не вступає в реакцію із забрудненням, не утворює відкладень; - не руйнує дерево, пластмасу, гуму, лак; - є беззольною, не містить літієвих, калієвих, кальцієвих та інших металовмісних згущувачів; - містить антикорозійні присадки. Приклад складу композиції: 3 UA 111886 U 5 45 % мастила індустріального 20; 50 % палива Т-1; 3,5 % вініполу; 1,5 % присадки МНІ-5 або МНІ-6. Таким чином, корисна модель забезпечує ефективне очищення стрілецької зброї від забруднень, без нанесення механічних пошкоджень поверхні, та захист металевих частини від корозії, за рахунок витіснення вологи. Нетканий матеріал серветки добре вбирає мастило збройне та не залишає ворсинок на поверхнях ствола, деталей та механізмів стрілецької зброї. Серветка є одноразовим засобом, може фіксуватися на вішері або йоржику, не потребує додаткових пристосувань при її використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Серветка для чищення стрілецької зброї, що містить нетканий матеріал, просочений очищувальною сумішшю, яка відрізняється тим, що нетканий матеріал має щільність від 10 до 2 200 г/м , а як очищувальна суміш використане мастило збройне. 2. Серветка для чищення стрілецької зброї за п. 1, яка відрізняється тим, що мастило збройне - це композиція рідких нафтопродуктів, до складу якої входить мастило індустріальне, паливо Т1, вініпол, в'язкі, антиокислювальні та антикорозійні присадки. 3. Серветка для чищення стрілецької зброї за п. 2, яка відрізняється тим, що композиція 2 мастила збройного має кінематичну в'язкість не менше 6 мм /с при температурі 50 °C, не 2 більше 1500 мм /с при температурі -50 °C. 4. Серветка для чищення стрілецької зброї за п. 1, яка відрізняється тим, що нетканий матеріал є теплостійким. 5. Серветка для чищення стрілецької зброї за п. 1, яка відрізняється тим, що як нетканий матеріал використана бавовна, льон, вовна, капрон, лавсан або флізелін (спанбонд). Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
