Очисник головок коренеплодів від залишків гички

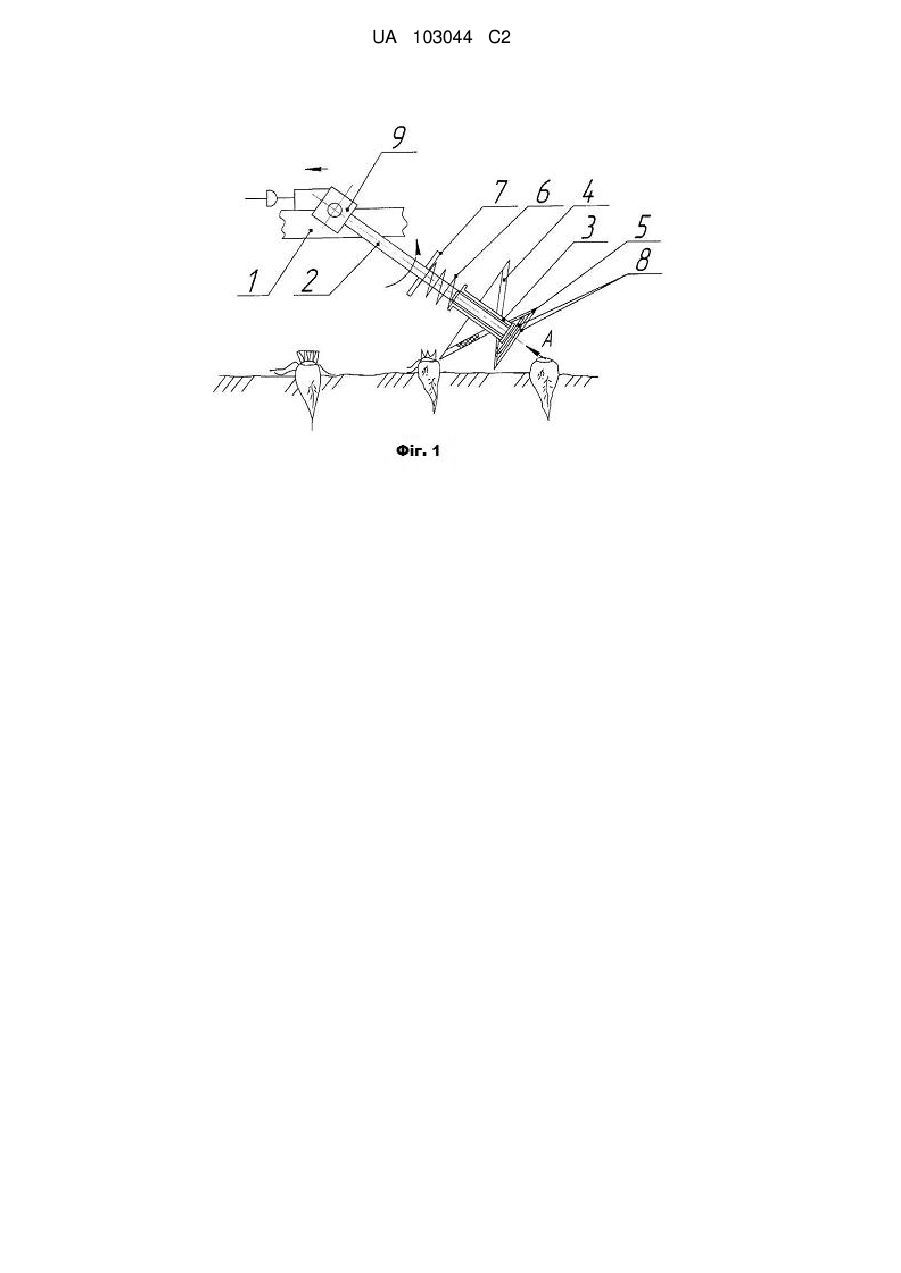

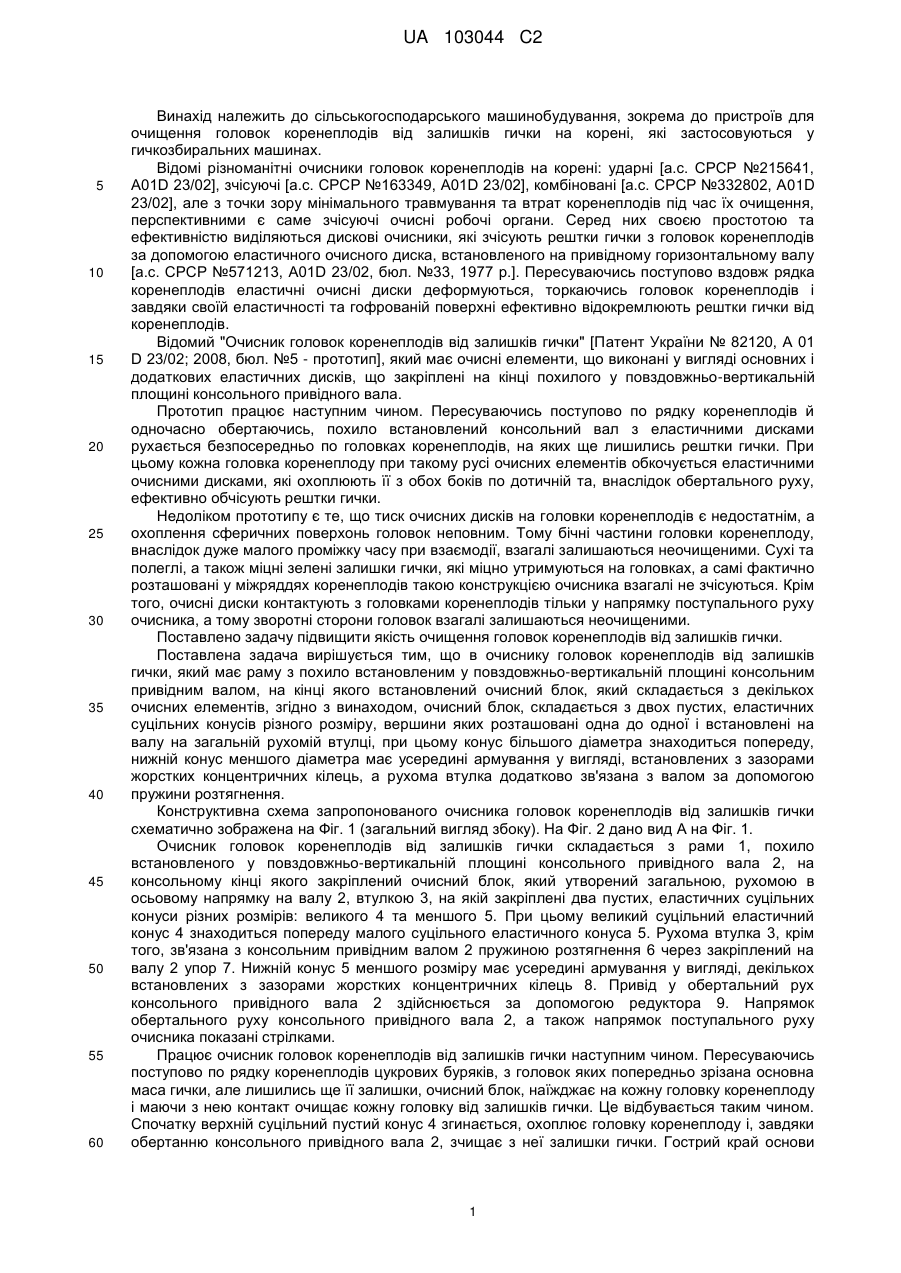

Реферат: Заявлений очисник головок коренеплодів від залишків гички має раму з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений очисний блок, який складається з декількох очисних елементів. Очисний блок складається з двох пустих, еластичних суцільних конусів різного розміру, вершини яких розташовані одна до одної і встановлені на валу на загальній рухомій втулці. Конус більшого діаметра знаходиться попереду. Нижній конус меншого діаметра має усередині армування у вигляді встановлених із зазорами жорстких концентричних кілець. Рухома втулка додатково зв'язана з валом за допомогою пружини розтягнення. UA 103044 C2 (12) UA 103044 C2 UA 103044 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: ударні [а.с. СРСР №215641, A01D 23/02], зчісуючі [а.с. СРСР №163349, A01D 23/02], комбіновані [а.с. СРСР №332802, А01D 23/02], але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу [а.с. СРСР №571213, A01D 23/02, бюл. №33, 1977 р.]. Пересуваючись поступово вздовж рядка коренеплодів еластичні очисні диски деформуються, торкаючись головок коренеплодів і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлюють рештки гички від коренеплодів. Відомий "Очисник головок коренеплодів від залишків гички" [Патент України № 82120, А 01 D 23/02; 2008, бюл. №5 - прототип], який має очисні елементи, що виконані у вигляді основних і додаткових еластичних дисків, що закріплені на кінці похилого у повздовжньо-вертикальній площині консольного привідного вала. Прототип працює наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похило встановлений консольний вал з еластичними дисками рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички. При цьому кожна головка коренеплоду при такому русі очисних елементів обкочується еластичними очисними дисками, які охоплюють її з обох боків по дотичній та, внаслідок обертального руху, ефективно обчісують рештки гички. Недоліком прототипу є те, що тиск очисних дисків на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок неповним. Тому бічні частини головки коренеплоду, внаслідок дуже малого проміжку часу при взаємодії, взагалі залишаються неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів такою конструкцією очисника взагалі не зчісуються. Крім того, очисні диски контактують з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок взагалі залишаються неочищеними. Поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів від залишків гички, який має раму з похило встановленим у повздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений очисний блок, який складається з декількох очисних елементів, згідно з винаходом, очисний блок, складається з двох пустих, еластичних суцільних конусів різного розміру, вершини яких розташовані одна до одної і встановлені на валу на загальній рухомій втулці, при цьому конус більшого діаметра знаходиться попереду, нижній конус меншого діаметра має усередині армування у вигляді, встановлених з зазорами жорстких концентричних кілець, а рухома втулка додатково зв'язана з валом за допомогою пружини розтягнення. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів від залишків гички складається з рами 1, похило встановленого у повздовжньо-вертикальній площині консольного привідного вала 2, на консольному кінці якого закріплений очисний блок, який утворений загальною, рухомою в осьовому напрямку на валу 2, втулкою 3, на якій закріплені два пустих, еластичних суцільних конуси різних розмірів: великого 4 та меншого 5. При цьому великий суцільний еластичний конус 4 знаходиться попереду малого суцільного еластичного конуса 5. Рухома втулка 3, крім того, зв'язана з консольним привідним валом 2 пружиною розтягнення 6 через закріплений на валу 2 упор 7. Нижній конус 5 меншого розміру має усередині армування у вигляді, декількох встановлених з зазорами жорстких концентричних кілець 8. Привід у обертальний рух консольного привідного вала 2 здійснюється за допомогою редуктора 9. Напрямок обертального руху консольного привідного вала 2, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, з головок яких попередньо зрізана основна маса гички, але лишились ще її залишки, очисний блок, наїжджає на кожну головку коренеплоду і маючи з нею контакт очищає кожну головку від залишків гички. Це відбувається таким чином. Спочатку верхній суцільний пустий конус 4 згинається, охоплює головку коренеплоду і, завдяки обертанню консольного привідного вала 2, зчищає з неї залишки гички. Гострий край основи 1 UA 103044 C2 5 10 15 20 суцільного пустого конуса 4 забезпечує ефективне зрізання зелених та міцних залишків гички. При цьому пружина 6 розтягується і загальна, рухома в осьовому напрямку на валу 2, втулка 3 переміщується на кінець вала 2. Потім, при переїзді через головку коренеплоду суцільним пустим конусом 4 навантаження знімається (пустий конус 4 переміщується у проміжок між коренеплодами) і пружина розтягнення 6 з прискоренням пересуває втулку 3 на валу 2 до упора 7, внаслідок чого відбувається наступний удар нижнього суцільного пустого конуса 5 по головці коренеплоду (його твірної поверхні по сферичній поверхні головки коренеплоду). Завдяки тому, що нижній конус 5 меншого розміру має усередині армування у вигляді, декількох встановлених з зазорами жорстких концентричних кілець 8, то при поступальному його переміщенні остаточно дуже ефективно зчісуються залишки гички, особливо сухі і полеглі. Чергування еластичної поверхні твірної нижнього конуса 5 і жорстких частин (там де розташовані жорсткі концентричні кільця 8) створює умови гарантованого захоплення і відокремлення від головок коренеплодів коротких частин незрiзаної гички. У подальшому відбуваються аналогічні процеси взаємодії верхнього суцільного пустого конуса 4 великого діаметра, розтягнення пружини 6 і наступний удар по головці коренеплоду малим суцільним еластичним конусом 5. Привід консольного привідного вала 2 в обертальний рух здійснюється за допомогою редуктора 9, який встановлений на рамі 1 і який дозволяє змінювати оберти в залежності від кількості залишків гички на головках коренеплодів. Так, в разі значної кількості залишків, кількість обертів консольного привідного вала 2 повинна бути збільшеною. Застосування запропонованого очисника головок коренеплодів від залишків гички дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 12-15 %. ФОРМУЛА ВИНАХОДУ 25 30 Очисник головок коренеплодів від залишків гички, який має раму з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений очисний блок, що складається з декількох очисних елементів, який відрізняється тим, що очисний блок складається з двох пустих, еластичних суцільних конусів різного розміру, вершини яких розташовані одна до одної і встановлені на валу на загальній рухомій втулці, при цьому конус більшого діаметра знаходиться попереду, нижній конус меншого діаметра має усередині армування у вигляді встановлених із зазорами жорстких концентричних кілець, а рухома втулка додатково зв'язана з валом за допомогою пружини розтягнення. 2 UA 103044 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
