Шприц

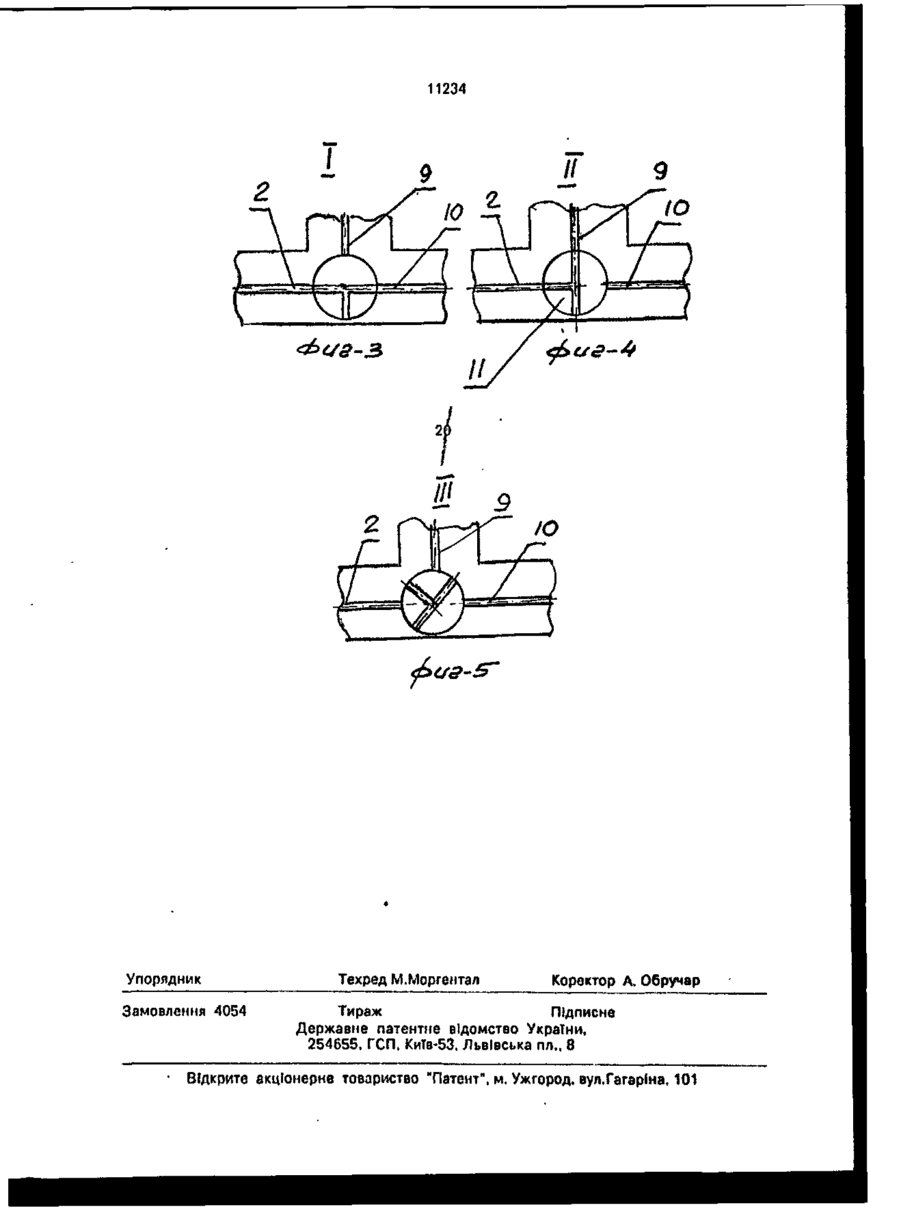

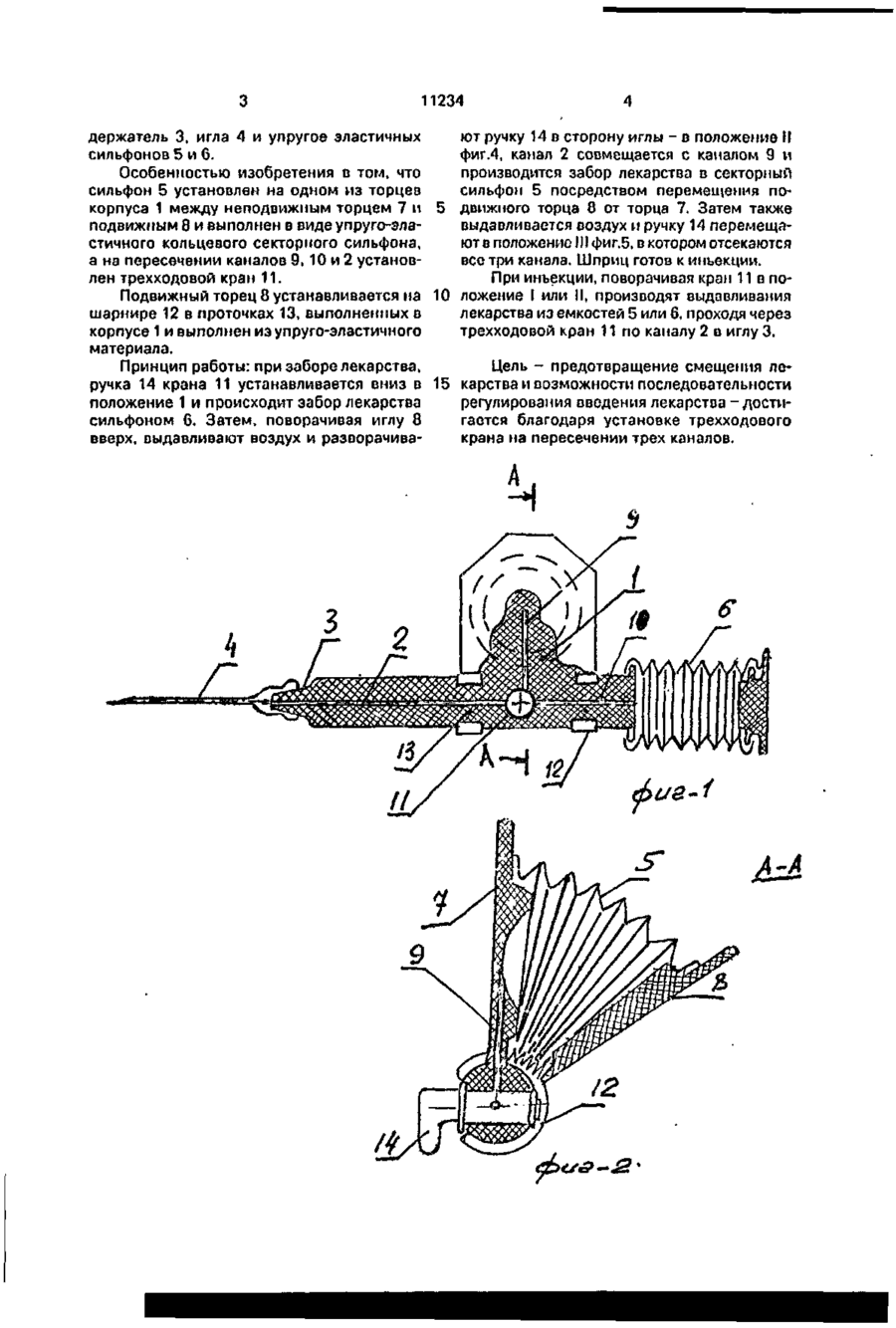

Шприц, содержащий корпус, жесткие торцы которого с одной стороны связаны между собой шарниром с возможностью перемещения одного из торцев по отношению к другой и установленный между этими торцами упруго-эластичный кольцевой секторный сильфон и иглодержатель, продольный сквозной канал которого связан с внутренней полостью сильфона, о т л и ч а ю щ и й с я тем, что он снабжен установленным на одном из торцев корпуса насадком, с выполненным в нем продольным каналом, дополнительной емкостью, в виде упругого сильфона и трехходовым краном, при этом иглодержатель и дополнительная емкость установлены на противоположных концах насадка, продольный канал которого выполнен с возможностью пересечения с каналом в торце корпуса, а трехходовой кран размещен в месте пересечения этих каналов. Изобретение относится к медицинской технике, в частности, к устройствам для введения лекарственных средств в организм человека. Известен шприц, содержащий гофрированный упругий резервуар с жесткими торцевыми стенками, на одной из которых " закреплен иглодержатель, а на другом - нажимная кнопка [1]. Недостаток - из-за нежесткости корпуса затруднено введение иглы в просвет кровеносного сосуда. Известен шприц для подкожного введения лекарственных веществ, содержащий корпус, жесткие торцы которого с одной стороны связаны между собой шарниром с возможностью перемещения одного из торцов по отношению к другому. Между торцами размещен упруго-эластичный кольцевой секторный сильфон и иглодержатель, про дольный канал которого связан с внутренней полостью сильфона [2]. Недостаток- при инъекции невозможно введение двух препаратов, также нельзя регулировать последовательность введения лекарства. Задача - обеспечение возможности последовательного введения лекарственных препаратов и предотвращения смешивания их. Сущность изобретения поясняется чертежами, где на фиг.1 изображен общий вид шприца; на фиг.2 - разрез по А-А фиг.1; на фиг.З, 4 и 5 показан трехходовой кран в различных положениях. Шприц состоит из корпуса 1 в виде цилиндра, выполненного из стекла или полимерного материала (например, хлорвинила, полиэтилена, капрона и т.д.) с центральным продольным сквозным каналом 2, игло со О 11234 держатель 3, игла 4 и упругое эластичных ют ручку 14 в сторону иглы - в положение II сильфонов 5 и 6. фиг.4, канал 2 совмещается с каналом 9 и Особенностью изобретения в том, что производится забор лекарства в секторный сильфон 5 установлен на одном из торцев сильфоп 5 посредством перемещения покорпуса 1 между неподвижным торцем 7 и 5 движного торца 8 от торца 7. Затем также подвижным 8 и выполнен в виде упруго-элавыдавливается воздух и ручку 14 перемещают в положение II! фиг.5, в котором отсекаются стичного кольцевого секторного сильфона, все три канала. Шприц готов к инъекции. а на пересечении каналов 9, 10 и 2 установПри инъекции, поворачивая кран 11 в полен трехходовой кран 11. Подвижный торец 8 устанавливается на 10 ложение I или II, производят выдавливания лекарства из емкостей 5 или 6, проходя через шарнире 12 в проточках 13, выполненных в трехходовой кран 11 по каналу 2 в иглу 3. корпусе 1 и выполнен из упруго-эластичного материала. Цель - предотвращение смещения леПринцип работы: при заборе лекарства, ручка 14 крана 11 устанавливается вниз в 15 карства и возможности последовательности регулирования сведения лекарства -достиположение 1 и происходит забор лекарства гается благодаря установке трехходового сильфоном 6. Затем, поворачивая иглу 8 крана на пересечении трех каналов. вверх, выдавливают воздух и разворачива / 11234 Упорядник Замовлення 4054 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
