Пристрій для дозування штучних виробів

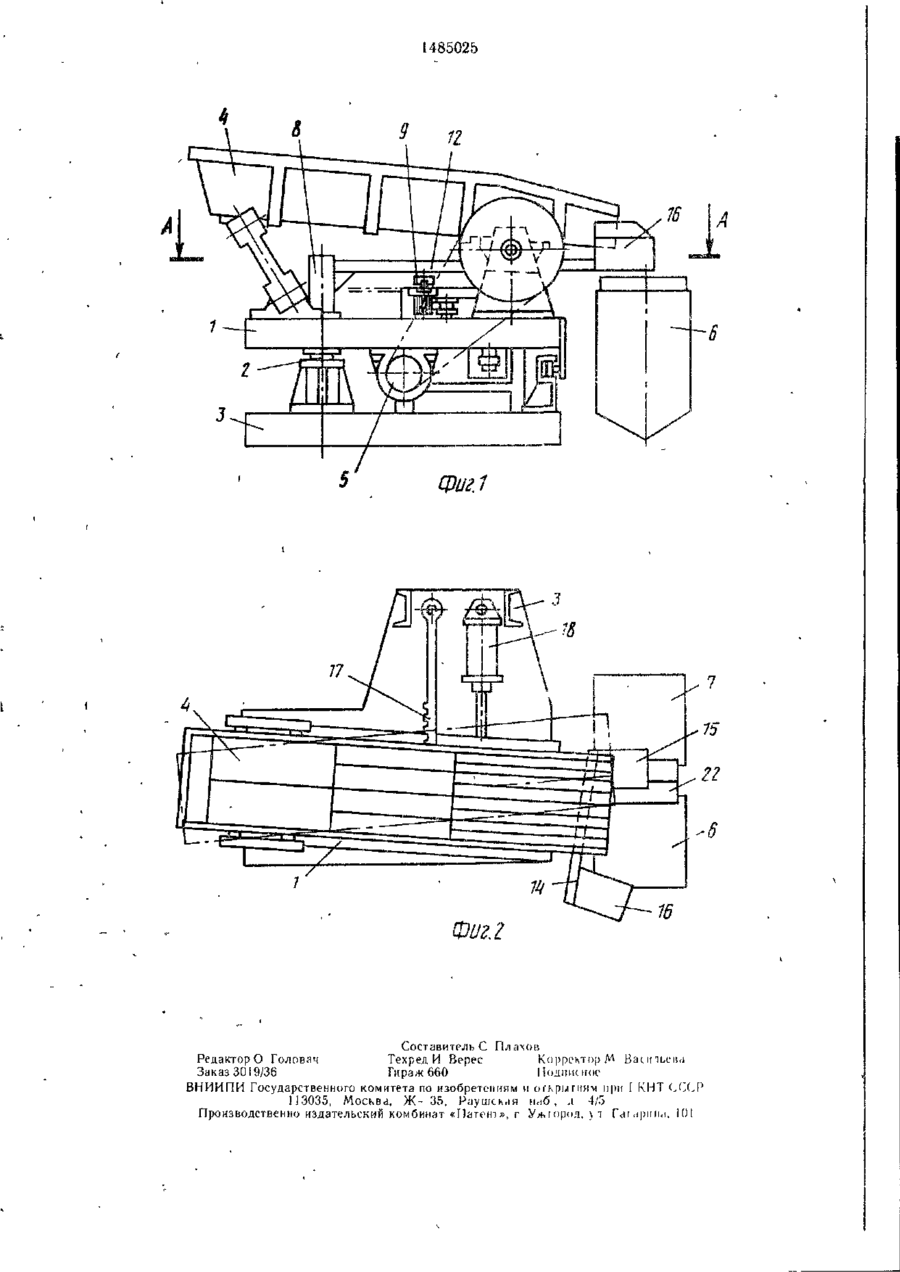

Изобретение относится к устройствам для дозиррования материалов и позволяет по '!Г Л-Я ••-У 485025 Изобретение относится к устройствам для дозирования штучных изделий Цель изобретения — повышение производительности и упрощение конструкции. На фи і. 1 изображено устройство, общий !шд, на-фиг 2 — то же-; план, H фиг. 3 — d ра ірез А- А на фиг. 1. Устройсі но содержит плит\ І, установлению на вертпка іьном шарнире 2 опорной рамі)і 3. на 1 . иге 1 с возможностью кача11 нии \t пнювлепи ви б рол о гок 4 с приводом Г), иинце вибролотка 4 о продольном направками и ри sделєно на три зоны с последоваіе 1ьно \ мепьшаемым поперечным сечением желобов и имеет наклон в сторону весовых б\пиперин 6 и 7 с весами На плите 1 на вертикальных шарнирах'8 и 9 крепятся зуб чатый сектор ІО, посміши поводок II и куintd 12, соединенные между собой пружиной 13 растяжения КЧлнса 12 несет гори'юнтлльную поперечин) 14, па которой скосами внутрь закреплены козырьки 15 и 16 Зубчатый сектор 10 входит в за іепление с зубчатой рейкой 17, шарпирно закрепленной па раме 3 На раме 3 смонтирован пневмоаилипдр 18, шток которого шарнирно связан с плитой 1 Hd плите 1 установлен управляемый весовыми бункерами 6 и 7 с весями упор 19, а также два неподвижных упора 20 и 21 Над межбункерным пространством автом аіических весов 6 и 7 установлен неподвижных двухскатный склиз 22. Устроис гво раГкнает следующим образом В исходном положении вбролоток 4 располаїается над бункером 6 автоматических весов, при этом кулиса 12 пружиной 13 рас гяжения прижата к неподвижному упору 20, а козырек 15 расположен над двускатным склизом 22. Поток изделий непрерывно подается в вибролоток 4 и под воздействием колебательного движения, сообщаемого ему приводом 5 перемещается вдоль вибролотка 4, дробясь на два, а затем четыре ручья, направляемые в бункер 6 автоматических весов, которые при накоплении грубой дозы дают команду на пневмоцилиндр 18. Последний поворачи 15 20 25 30 35 40 вает плиту 1 с вибролотком 4, при этом три ручья потока изделий направляются в бункер 7 автоматических весов, а крайний ручей продолжает досыпать тонкую дозу в бункер 6 автоматических весов. Вместе с плитой 1 и вибролотком 4 совершает движение по дуге шарнир 9, при этом зубчатый сектор 10 с поводком 11, катясь по зубчатой рейке 17, совершает полоборота и взводит пружину 13 растяжения, переводя ее с поводком І1 в противоположное положение. При этом пружина 13 растяжения переводит кулису 12 от неподвижного упора 20 до управляемого 19 При накоплении в бункере 6 автоматических весов точной дозы следует команда на привод управляемого упора 19, который освобождает кулису 12, и последняя под действием взведенной пружины 13 растяжения резко перескакивает до неподвижного упора 21, при,этом козырек 16 отсекает дальнейшее поступление по крайнему ручью потока изделий в бункер 6 авкшатических весов и переводят его в бункер 7 автоматических весов. Далее процесс набора дозы осуществляется так же, как на весах 6. Формула изобретения Устройство для дозирования штучных изделий, содержащее опорную раму, наклонный вибролоток, дно которого разделено на желобы, и два весовых бункера, расположенных под вибролотком, отличающееся гем, что, с целью повышения производительности и упрощения конструкции, в него введены плита, шарнирно закрепленная на раме, пневмопривод, установленный на раме и шарнирно связанный с плитой, шарнирно закрепленные на ней зубчатый сектор с поводком и кулиса с козырьками, пружина рас* тяжения, один конец которой закреплен на поводке, а другой — на кулисе, зубчатая рейка, шарнирно установленная на раме и связанная зацеплением с зубчатым сектором, управляемый и два неподвижных упора, расположенные на плите, при этом вибролоток закреплен на плите. 1485025 11 Фиг. Г Фиг. 2 16 Составитель С Плахои Редактор О Головач Техред И Верес Корректор М ВЕКИ Заказ 3019/36 Тираж 660 Подшит*' ВНИИПИ Государственного комитета по изобретениям и открытиям мри Г КНТ СССР 113035, Москва, Ж - 35, Раушский \\лб , л 4/5 Производственно издательский комбинат «Патент », г У/Ы орол, > і V
