Плоскорізальна лапа

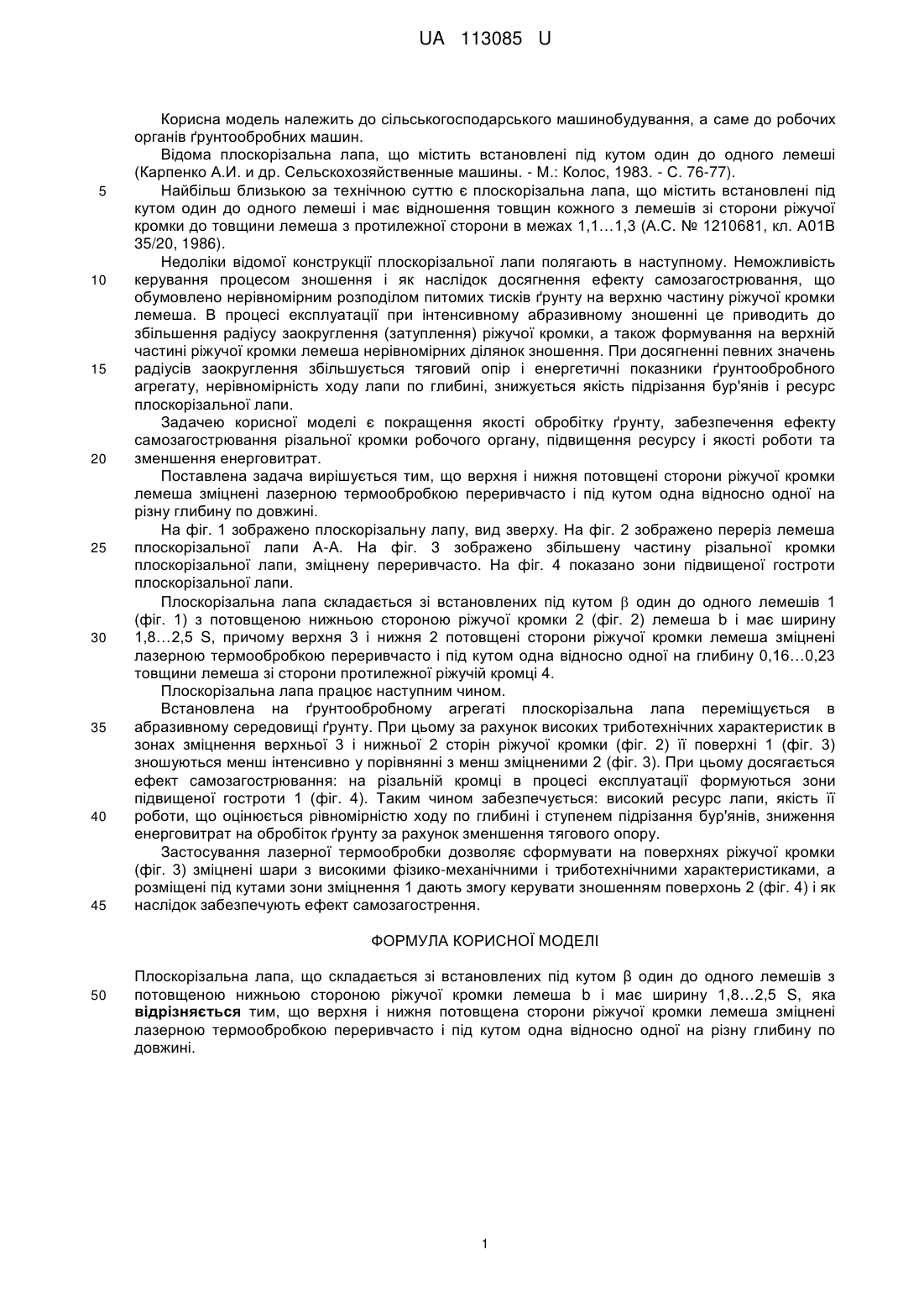

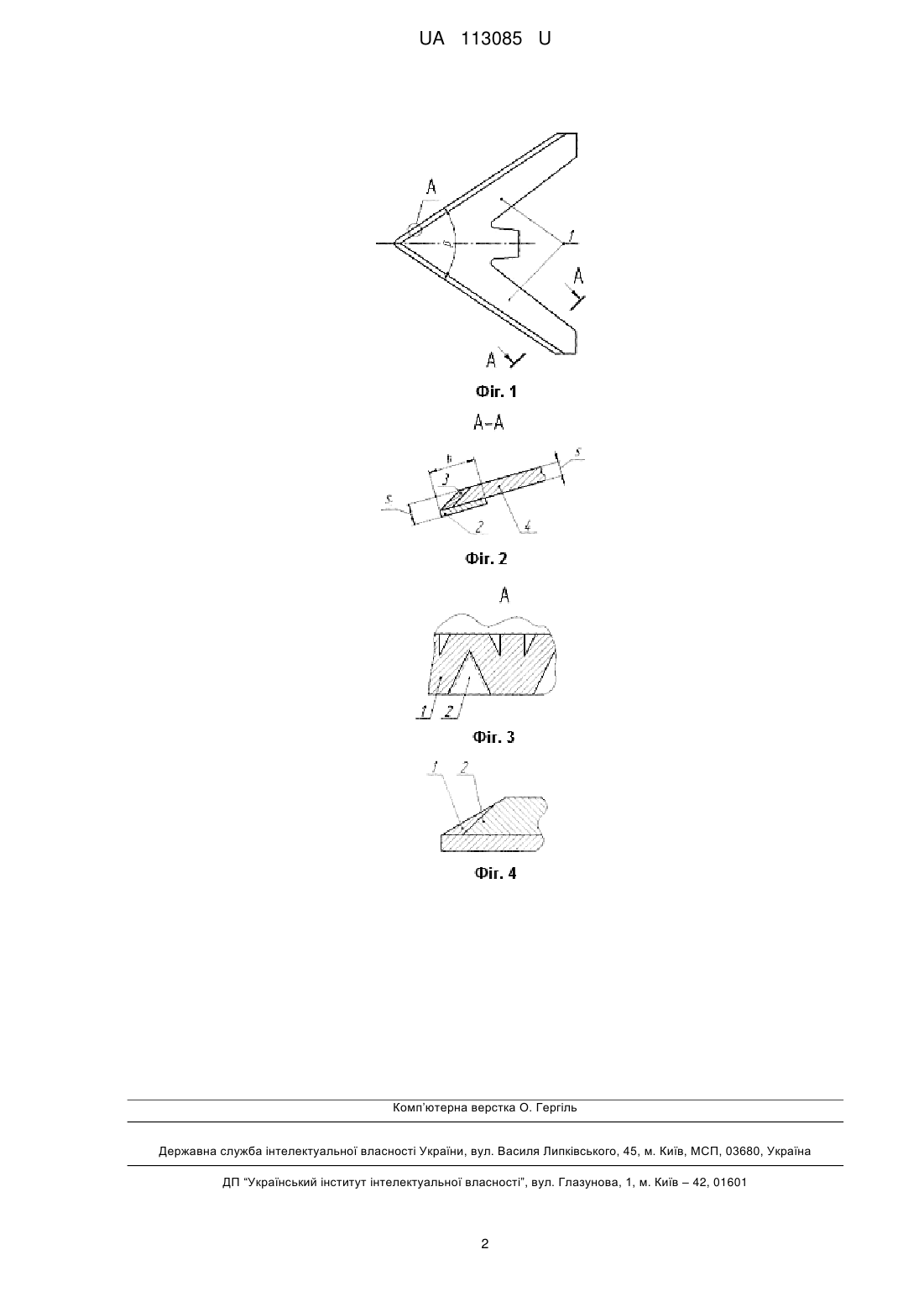

Реферат: Плоскорізальна лапа складається зі встановлених під кутом  один до одного лемешів з потовщеною нижньою стороною ріжучої кромки лемеша b і має ширину 1,8…2,5 S. Верхня і нижня потовщена сторони ріжучої кромки лемеша зміцнені лазерною термообробкою переривчасто і під кутом одна відносно одної на різну глибину по довжині. UA 113085 U (12) UA 113085 U UA 113085 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів ґрунтообробних машин. Відома плоскорізальна лапа, що містить встановлені під кутом один до одного лемеші (Карпенко А.И. и др. Сельскохозяйственные машины. - М.: Колос, 1983. - С. 76-77). Найбільш близькою за технічною суттю є плоскорізальна лапа, що містить встановлені під кутом один до одного лемеші і має відношення товщин кожного з лемешів зі сторони ріжучої кромки до товщини лемеша з протилежної сторони в межах 1,1…1,3 (А.С. № 1210681, кл. А01В 35/20, 1986). Недоліки відомої конструкції плоскорізальної лапи полягають в наступному. Неможливість керування процесом зношення і як наслідок досягнення ефекту самозагострювання, що обумовлено нерівномірним розподілом питомих тисків ґрунту на верхню частину ріжучої кромки лемеша. В процесі експлуатації при інтенсивному абразивному зношенні це приводить до збільшення радіусу заокруглення (затуплення) ріжучої кромки, а також формування на верхній частині ріжучої кромки лемеша нерівномірних ділянок зношення. При досягненні певних значень радіусів заокруглення збільшується тяговий опір і енергетичні показники ґрунтообробного агрегату, нерівномірність ходу лапи по глибині, знижується якість підрізання бур'янів і ресурс плоскорізальної лапи. Задачею корисної моделі є покращення якості обробітку ґрунту, забезпечення ефекту самозагострювання різальної кромки робочого органу, підвищення ресурсу і якості роботи та зменшення енерговитрат. Поставлена задача вирішується тим, що верхня і нижня потовщені сторони ріжучої кромки лемеша зміцнені лазерною термообробкою переривчасто і під кутом одна відносно одної на різну глибину по довжині. На фіг. 1 зображено плоскорізальну лапу, вид зверху. На фіг. 2 зображено переріз лемеша плоскорізальної лапи А-А. На фіг. 3 зображено збільшену частину різальної кромки плоскорізальної лапи, зміцнену переривчасто. На фіг. 4 показано зони підвищеної гостроти плоскорізальної лапи. Плоскорізальна лапа складається зі встановлених під кутом  один до одного лемешів 1 (фіг. 1) з потовщеною нижньою стороною ріжучої кромки 2 (фіг. 2) лемеша b і має ширину 1,8…2,5 S, причому верхня 3 і нижня 2 потовщені сторони ріжучої кромки лемеша зміцнені лазерною термообробкою переривчасто і під кутом одна відносно одної на глибину 0,16…0,23 товщини лемеша зі сторони протилежної ріжучій кромці 4. Плоскорізальна лапа працює наступним чином. Встановлена на ґрунтообробному агрегаті плоскорізальна лапа переміщується в абразивному середовищі ґрунту. При цьому за рахунок високих триботехнічних характеристик в зонах зміцнення верхньої 3 і нижньої 2 сторін ріжучої кромки (фіг. 2) її поверхні 1 (фіг. 3) зношуються менш інтенсивно у порівнянні з менш зміцненими 2 (фіг. 3). При цьому досягається ефект самозагострювання: на різальній кромці в процесі експлуатації формуються зони підвищеної гостроти 1 (фіг. 4). Таким чином забезпечується: високий ресурс лапи, якість її роботи, що оцінюється рівномірністю ходу по глибині і ступенем підрізання бур'янів, зниження енерговитрат на обробіток ґрунту за рахунок зменшення тягового опору. Застосування лазерної термообробки дозволяє сформувати на поверхнях ріжучої кромки (фіг. 3) зміцнені шари з високими фізико-механічними і триботехнічними характеристиками, а розміщені під кутами зони зміцнення 1 дають змогу керувати зношенням поверхонь 2 (фіг. 4) і як наслідок забезпечують ефект самозагострення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Плоскорізальна лапа, що складається зі встановлених під кутом β один до одного лемешів з потовщеною нижньою стороною ріжучої кромки лемеша b і має ширину 1,8…2,5 S, яка відрізняється тим, що верхня і нижня потовщена сторони ріжучої кромки лемеша зміцнені лазерною термообробкою переривчасто і під кутом одна відносно одної на різну глибину по довжині. 1 UA 113085 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
