Механічні ножниці

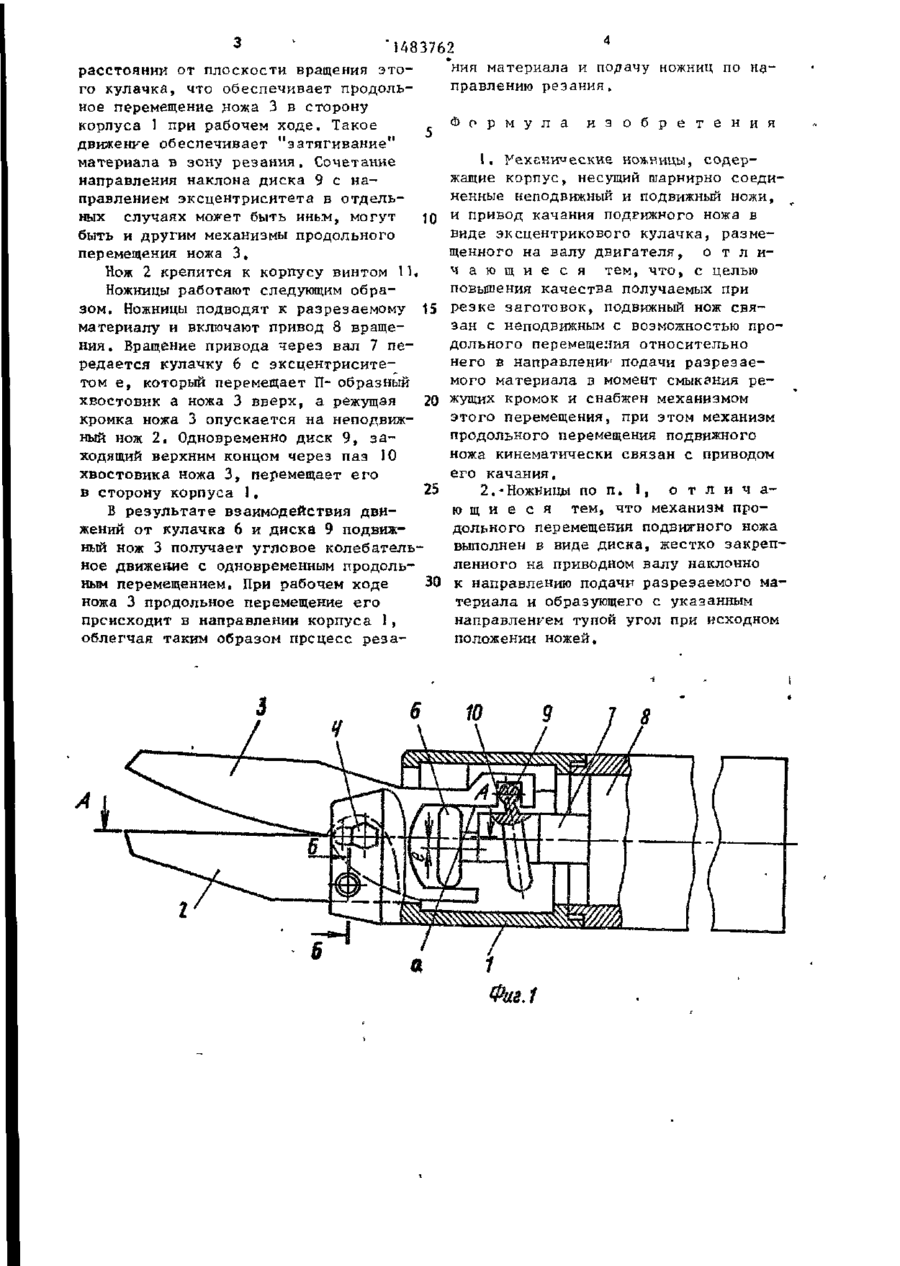

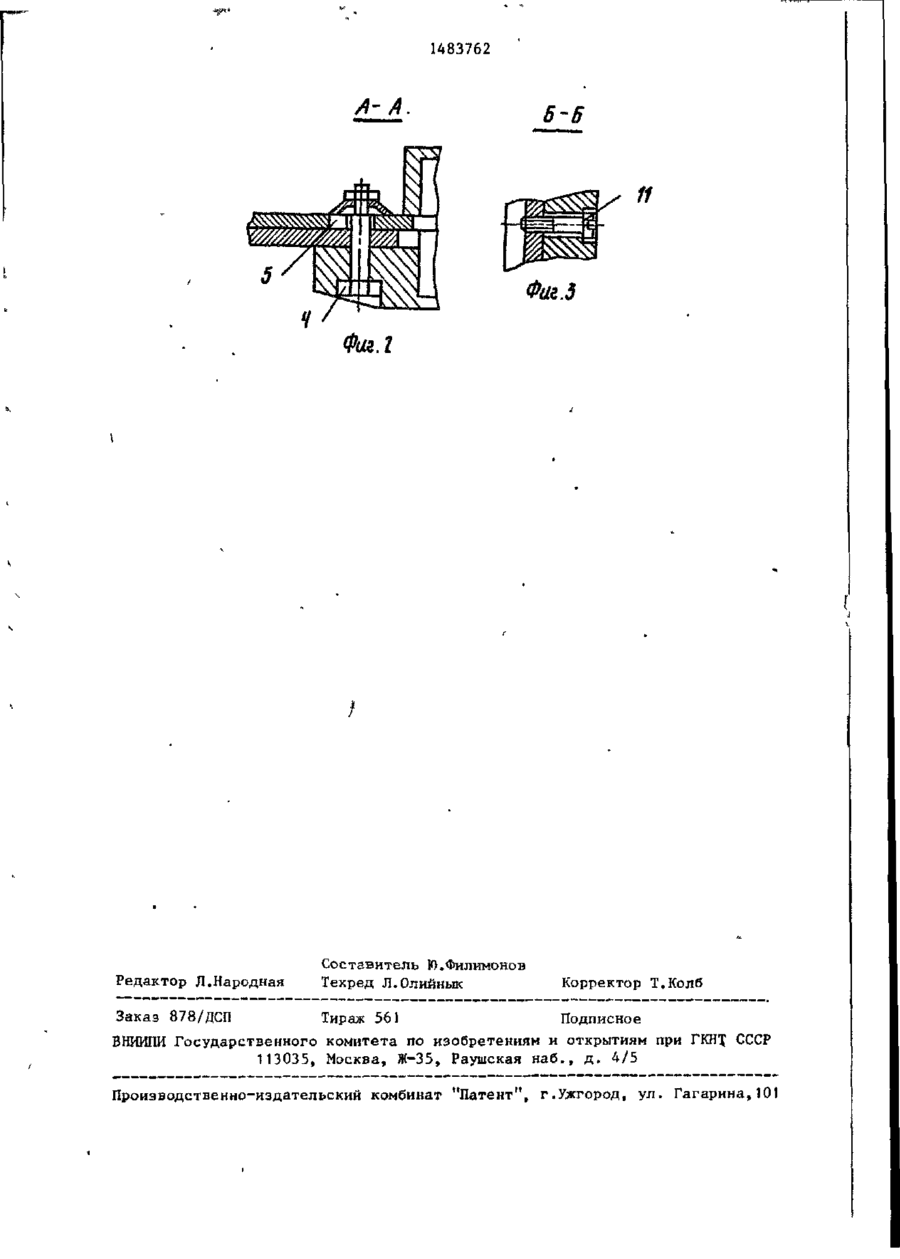

Изобретение относится к обработке давлением, в частности к ручным ножницам, и может быть использовано для резки листового материала, преимущественно полимерных композиционных материалов. Цель - повышение качества получаемых при резке заготовок. Ножницы содержат корпус 1, . несущий неподвижный нож 2 и шарнирно связанный с ним подвижный нож 3, Для обеспечения продольного перемещения в нож 2 закреплена шарнирная ось 4. В ноже 2 выполнена продольная прорезь под ось 4, Нож 3 хвостовиком а связан с эксцентриковым кулачком 6, закрепленным на валу 7 привода 8 вращения. Нож 3 имеет механизм продольного перемещения, выполненный в виде закрепленного на валу 7 диска 9, установленного наклонно к плоскости вращения кулачка 6. Придание подвижному ножу кроме углового колебательного движения и относительного продольного перемещения обеспечивает помимо сдвига волокон их резание, что повышает чистоту обрабо3 танной поверхности, 1 з.п. ф-лы, 3 ил. Изобретение относится к обработке давлением, в частности к ручным ножницам, и может быть использовано для резки листового материала, преимущественно полимерных композиционных. Целью изобретения является повышение качества реза механических ножниц. На фиг. І изображены механические ножницы, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1. Механические ножницы содержат корпус 1, несущий неподвижный нож 2 и шарнирно связанный с ним с возможностью продольного перемещения в направлении корпуса при рабочем ходе подвижный нож 3. Для обеспечения продольного перемещения в ноже 2 закреплена шарнирная ось 4, а в ноже 3 выполнена про- . 00 00 дольная прорезь 5, которой он уста•Si новлен на оси. Нож 3 П-образным хвостовиком а связан с эксцентричным кулачком 6, закрепленным на валу 7 привода 8 вращения, установленного в корпусе. Нож 3 имеет механизм продольного, перемещения, выполненный в , виде закрепленного на валу 7 диска 9, установленного наклонно к плоскости вращения кулачка 6 и взаимодействующего с поперечным пазом 10, выполненным в ноже 3, Диск 9 наклонен так, что его часть, расположенная противоположно эксцентриситету кулачка 6, расположена на 20-89 1483762 нип материала и подачу ножниц по нарасстоянии от плоскости вращения этоправлению резания. го кулачка, что обеспечивает продольное перемещение дожа 3 в сторону и з о б р е т е н и я корпуса 1 при рабочем ходе. Такое , Ф о р м у л а движение обеспечивает "затягивание" 1. УехЕНи^еские ножницы, содерматериала в зону резания. Сочетание жащие корпус, несущий гаарнирно соединаправления наклона диска 9 с направлением эксцентриситета в отдельненные неподвижный и подвижный ножи, ных случаях может быть инь.м, могут ю и привод качания П О Д Р И Ж Н О Г О ножа в быть и другим механизмы продольного виде эксцентрикового кулачка, размеперемещения ножа 3. щенного на валу двигателя, отлич а ю щ и е с я тем, что, с целью Нож 2 крепится к корпусу винтом 11. повышения качества получаемых при Ножницы работают следующим образом. Ножницы подводят к разрезаемому 15 резке заготовок, подвижный нож связан с неподвижным с возможностью проматериалу и включают привод 8 вращедольного перемещения относительно ния. Вращение привода через вал 7 передается кулачку 6 с эксцентриситенего в направление- подачи разрезаетом е, который перемещает П- образный мого материала в момент смыкания рехвостовик а ножа 3 вверх, а режущая 20 жущих кромок и снабжен механизмом кромка ножа 3 опускается на неподвижэтого перемещения, при этом механизм ный нож 2, Одновременно диск 9, запродольного перемещения подвижного ходящий верхним концом через паз 10 ножа кинематически связан с приводом хвостовика ножа 3, перемещает его его качания, в сторону корпуса 1. 25 2.•Ножницы по п, 1, о т л и ч а ю щ и е с я тем, что механизм проВ результате взаимодействия двидольного перемещения подвижного ножа жений от кулачка 6 и диска 9 подвижвыполнен в виде диска, жестко закрепный нож 3 получает угловое колебательленного на приводном валу наклонно ное движение с одновременным продольным перемещением. При рабочем ходе 30 к направлению подачи разрезаемого маножа 3 продольное перемещение его териала и образующего с указанным происходит в направлении корпуса 1, направлением тупой угол при исходном облегчая таким образом процесс резаположении ножей. А .t 1483762 A- A. В-Б 11 Редактор Л.Народная Составитель Ю.Филимонов Техред Л.Олийнык Корректор Т.Колб Заказ 878/ДСП Тираж 56I Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНХ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
