Спосіб виготовлення ґрунтоблоків

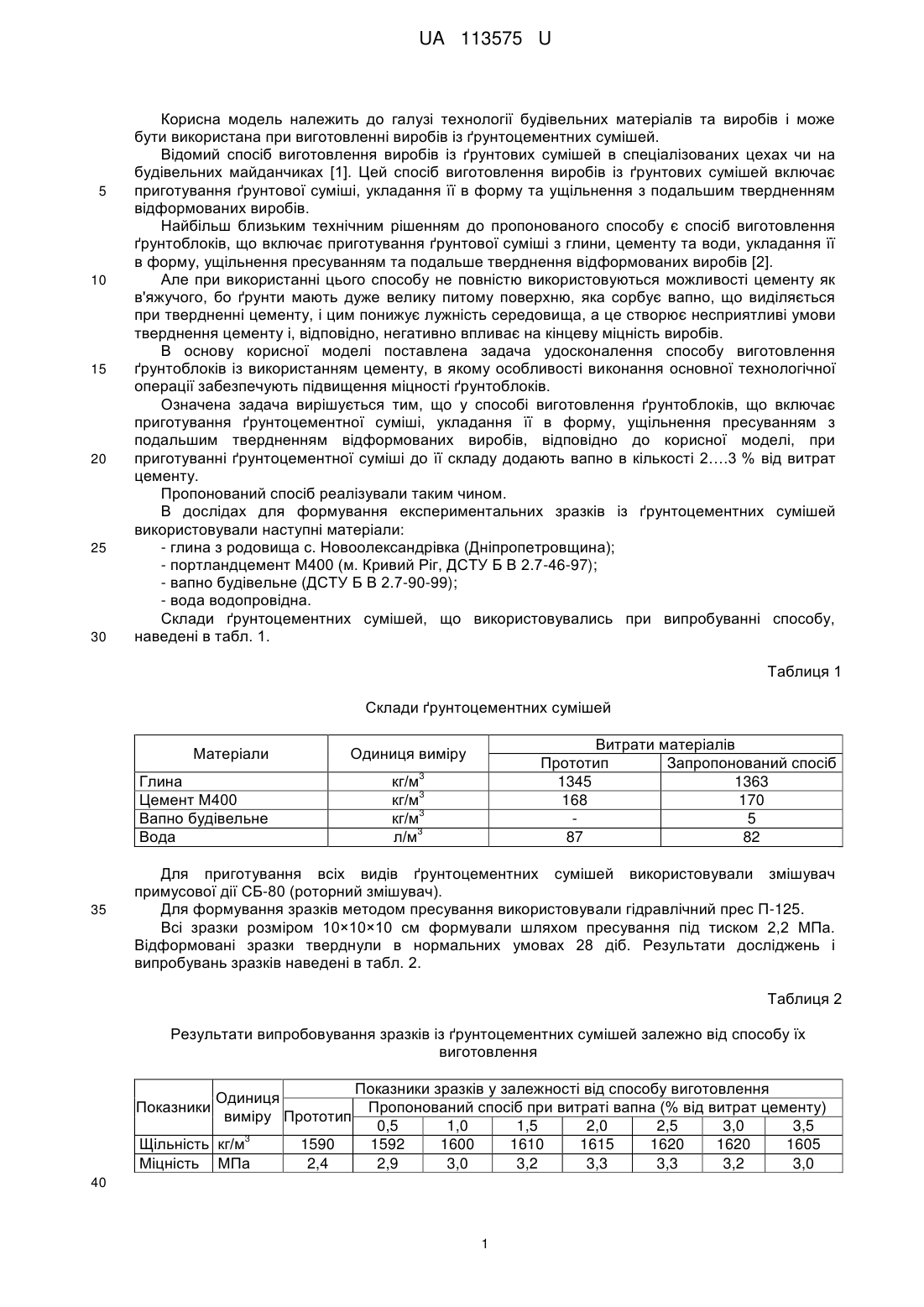

Реферат: Спосіб виготовлення ґрунтоблоків включає приготування ґрунтоцементної суміші, укладання її в форму, ущільнення пресуванням з подальшим твердненням відформованих виробів. В ґрунтоцементну суміш при її приготуванні додають 2…3 % вапна від витрат цементу. UA 113575 U (12) UA 113575 U UA 113575 U 5 10 15 20 25 30 Корисна модель належить до галузі технології будівельних матеріалів та виробів і може бути використана при виготовленні виробів із ґрунтоцементних сумішей. Відомий спосіб виготовлення виробів із ґрунтових сумішей в спеціалізованих цехах чи на будівельних майданчиках [1]. Цей спосіб виготовлення виробів із ґрунтових сумішей включає приготування ґрунтової суміші, укладання її в форму та ущільнення з подальшим твердненням відформованих виробів. Найбільш близьким технічним рішенням до пропонованого способу є спосіб виготовлення ґрунтоблоків, що включає приготування ґрунтової суміші з глини, цементу та води, укладання її в форму, ущільнення пресуванням та подальше тверднення відформованих виробів [2]. Але при використанні цього способу не повністю використовуються можливості цементу як в'яжучого, бо ґрунти мають дуже велику питому поверхню, яка сорбує вапно, що виділяється при твердненні цементу, і цим понижує лужність середовища, а це створює несприятливі умови тверднення цементу і, відповідно, негативно впливає на кінцеву міцність виробів. В основу корисної моделі поставлена задача удосконалення способу виготовлення ґрунтоблоків із використанням цементу, в якому особливості виконання основної технологічної операції забезпечують підвищення міцності ґрунтоблоків. Означена задача вирішується тим, що у способі виготовлення ґрунтоблоків, що включає приготування ґрунтоцементної суміші, укладання її в форму, ущільнення пресуванням з подальшим твердненням відформованих виробів, відповідно до корисної моделі, при приготуванні ґрунтоцементної суміші до її складу додають вапно в кількості 2….3 % від витрат цементу. Пропонований спосіб реалізували таким чином. В дослідах для формування експериментальних зразків із ґрунтоцементних сумішей використовували наступні матеріали: - глина з родовища с. Новоолександрівка (Дніпропетровщина); - портландцемент М400 (м. Кривий Ріг, ДСТУ Б В 2.7-46-97); - вапно будівельне (ДСТУ Б В 2.7-90-99); - вода водопровідна. Склади ґрунтоцементних сумішей, що використовувались при випробуванні способу, наведені в табл. 1. Таблиця 1 Склади ґрунтоцементних сумішей Матеріали 3 Глина Цемент М400 Вапно будівельне Вода 35 Витрати матеріалів Прототип Запропонований спосіб 1345 1363 168 170 5 87 82 Одиниця виміру кг/м 3 кг/м 3 кг/м 3 л/м Для приготування всіх видів ґрунтоцементних сумішей використовували змішувач примусової дії СБ-80 (роторний змішувач). Для формування зразків методом пресування використовували гідравлічний прес П-125. Всі зразки розміром 10×10×10 см формували шляхом пресування під тиском 2,2 МПа. Відформовані зразки тверднули в нормальних умовах 28 діб. Результати досліджень і випробувань зразків наведені в табл. 2. Таблиця 2 Результати випробовування зразків із ґрунтоцементних сумішей залежно від способу їх виготовлення Показники Одиниця виміру Прототип 3 Щільність кг/м Міцність МПа 1590 2,4 Показники зразків у залежності від способу виготовлення Пропонований спосіб при витраті вапна (% від витрат цементу) 0,5 1,0 1,5 2,0 2,5 3,0 3,5 1592 1600 1610 1615 1620 1620 1605 2,9 3,0 3,2 3,3 3,3 3,2 3,0 40 1 UA 113575 U Результати, наведені в табл. 2, показують переваги пропонованого способу виготовлення ґрунтоблоків із ґрунтоцементних сумішей за міцністю виробів. Запропонований спосіб дозволяє підвищити міцність виробів на 25…28 %. 5 10 15 Джерела інформації: 1. Скрамтаєв Б.Г., Попов Н.А., Герливанов Н.А., Мудров Г.Г. Строительные материалы. - М.: Промстройиздат, 1953.- 628 с. 2. Виленкина Н.М. Цементно-грунтовые камни. - М.: Госстройиздат, 1961. - 86 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виготовлення ґрунтоблоків, що включає приготування ґрунтоцементної суміші, укладання її в форму, ущільнення пресуванням з подальшим твердненням відформованих виробів, який відрізняється тим, що в ґрунтоцементну суміш при її приготуванні додають 2…3 % вапна від витрат цементу. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
