Сушарка для сипучого матеріалу

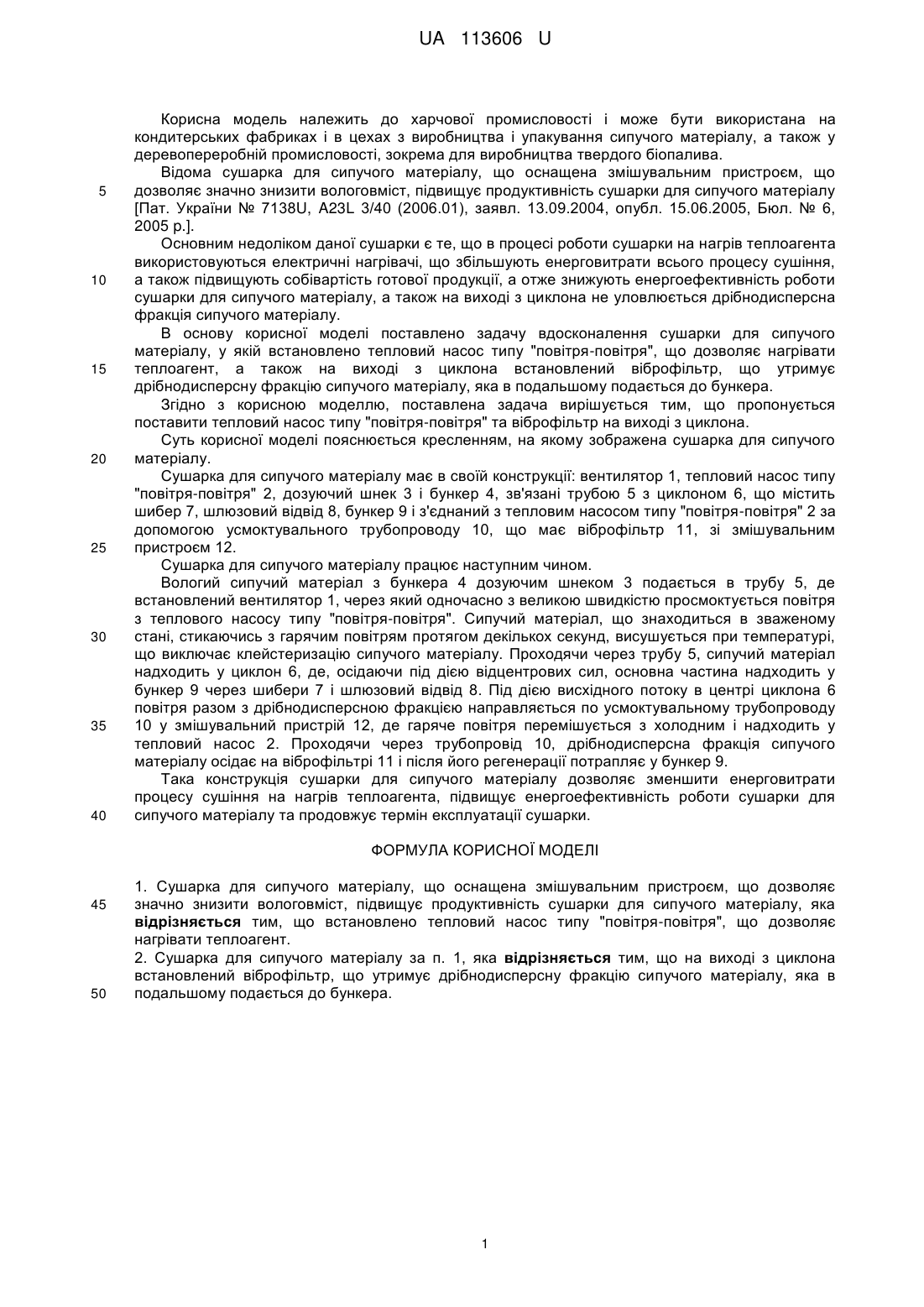

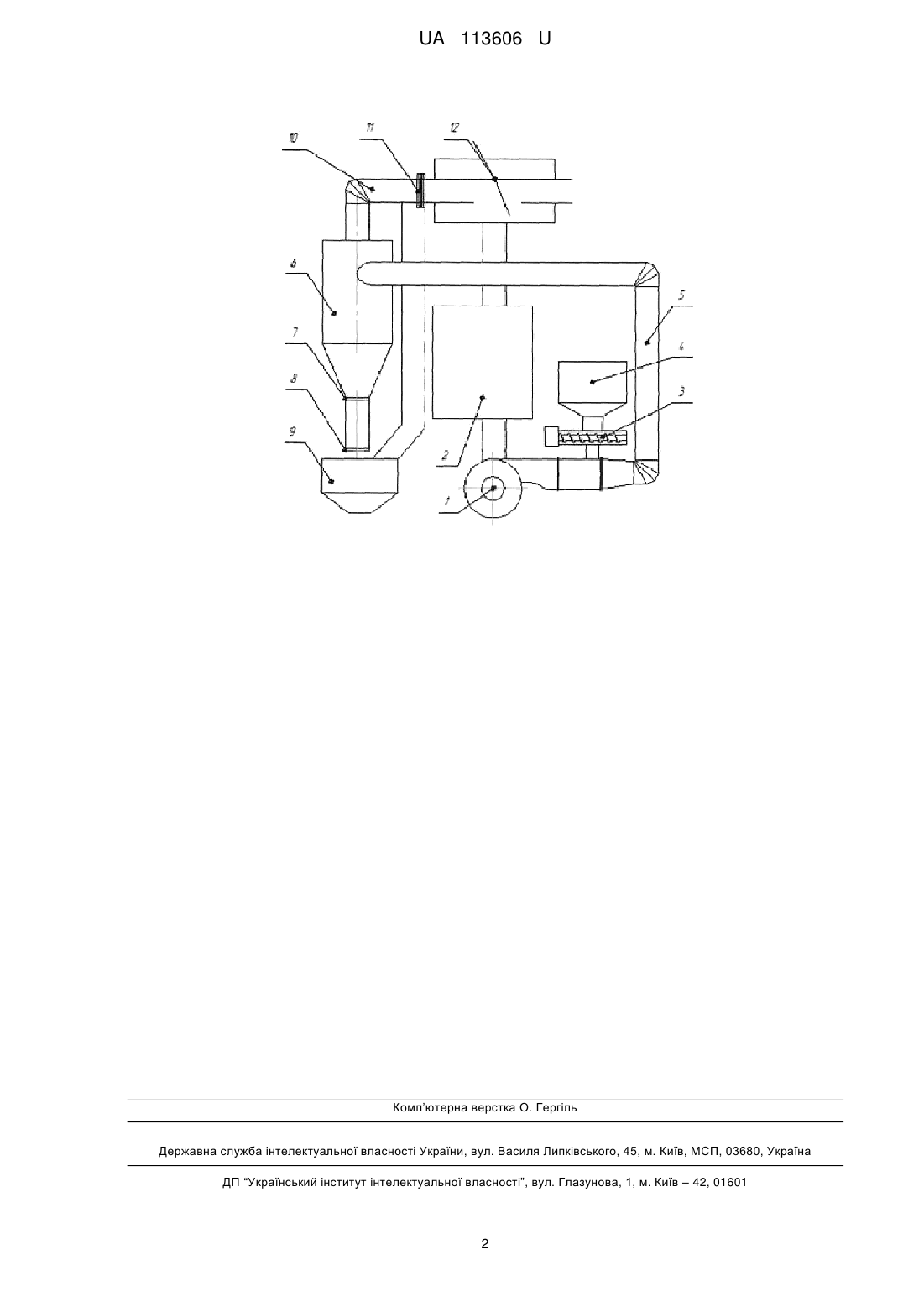

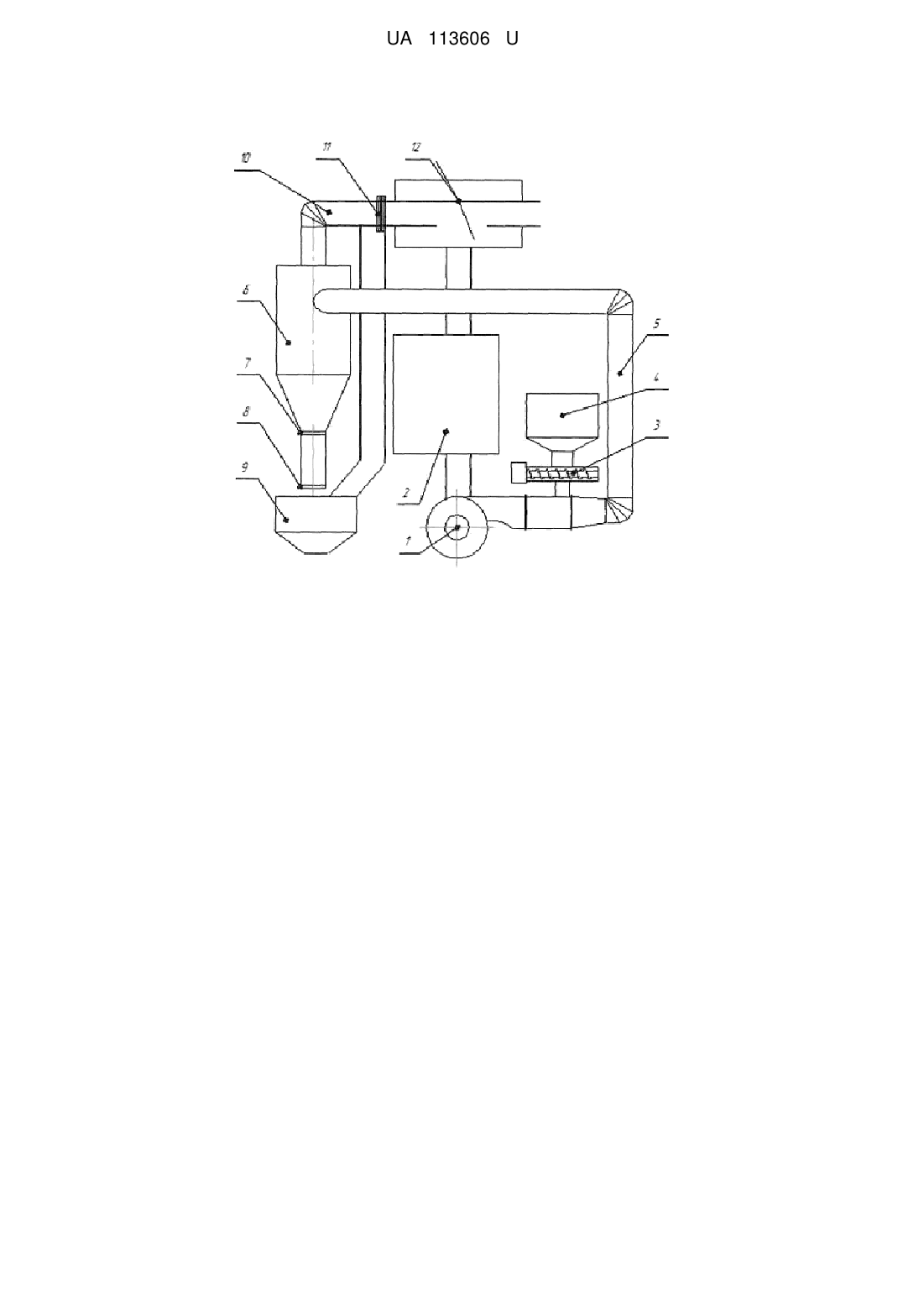

Реферат: Сушарка для сипучого матеріалу оснащена змішувальним пристроєм, що дозволяє значно знизити вологовміст, підвищує продуктивність сушарки для сипучого матеріалу. Встановлено тепловий насос типу "повітря-повітря", що дозволяє нагрівати теплоагент. UA 113606 U (54) СУШАРКА ДЛЯ СИПУЧОГО МАТЕРІАЛУ UA 113606 U UA 113606 U 5 10 15 20 25 30 35 40 Корисна модель належить до харчової промисловості і може бути використана на кондитерських фабриках і в цехах з виробництва і упакування сипучого матеріалу, а також у деревопереробній промисловості, зокрема для виробництва твердого біопалива. Відома сушарка для сипучого матеріалу, що оснащена змішувальним пристроєм, що дозволяє значно знизити вологовміст, підвищує продуктивність сушарки для сипучого матеріалу [Пат. України № 7138U, A23L 3/40 (2006.01), заявл. 13.09.2004, опубл. 15.06.2005, Бюл. № 6, 2005 p.]. Основним недоліком даної сушарки є те, що в процесі роботи сушарки на нагрів теплоагента використовуються електричні нагрівачі, що збільшують енерговитрати всього процесу сушіння, а також підвищують собівартість готової продукції, а отже знижують енергоефективність роботи сушарки для сипучого матеріалу, а також на виході з циклона не уловлюється дрібнодисперсна фракція сипучого матеріалу. В основу корисної моделі поставлено задачу вдосконалення сушарки для сипучого матеріалу, у якій встановлено тепловий насос типу "повітря-повітря", що дозволяє нагрівати теплоагент, а також на виході з циклона встановлений віброфільтр, що утримує дрібнодисперсну фракцію сипучого матеріалу, яка в подальшому подається до бункера. Згідно з корисною моделлю, поставлена задача вирішується тим, що пропонується поставити тепловий насос типу "повітря-повітря" та віброфільтр на виході з циклона. Суть корисної моделі пояснюється кресленням, на якому зображена сушарка для сипучого матеріалу. Сушарка для сипучого матеріалу має в своїй конструкції: вентилятор 1, тепловий насос типу "повітря-повітря" 2, дозуючий шнек 3 і бункер 4, зв'язані трубою 5 з циклоном 6, що містить шибер 7, шлюзовий відвід 8, бункер 9 і з'єднаний з тепловим насосом типу "повітря-повітря" 2 за допомогою усмоктувального трубопроводу 10, що має віброфільтр 11, зі змішувальним пристроєм 12. Сушарка для сипучого матеріалу працює наступним чином. Вологий сипучий матеріал з бункера 4 дозуючим шнеком 3 подається в трубу 5, де встановлений вентилятор 1, через який одночасно з великою швидкістю просмоктується повітря з теплового насосу типу "повітря-повітря". Сипучий матеріал, що знаходиться в зваженому стані, стикаючись з гарячим повітрям протягом декількох секунд, висушується при температурі, що виключає клейстеризацію сипучого матеріалу. Проходячи через трубу 5, сипучий матеріал надходить у циклон 6, де, осідаючи під дією відцентрових сил, основна частина надходить у бункер 9 через шибери 7 і шлюзовий відвід 8. Під дією висхідного потоку в центрі циклона 6 повітря разом з дрібнодисперсною фракцією направляється по усмоктувальному трубопроводу 10 у змішувальний пристрій 12, де гаряче повітря перемішується з холодним і надходить у тепловий насос 2. Проходячи через трубопровід 10, дрібнодисперсна фракція сипучого матеріалу осідає на віброфільтрі 11 і після його регенерації потрапляє у бункер 9. Така конструкція сушарки для сипучого матеріалу дозволяє зменшити енерговитрати процесу сушіння на нагрів теплоагента, підвищує енергоефективність роботи сушарки для сипучого матеріалу та продовжує термін експлуатації сушарки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Сушарка для сипучого матеріалу, що оснащена змішувальним пристроєм, що дозволяє значно знизити вологовміст, підвищує продуктивність сушарки для сипучого матеріалу, яка відрізняється тим, що встановлено тепловий насос типу "повітря-повітря", що дозволяє нагрівати теплоагент. 2. Сушарка для сипучого матеріалу за п. 1, яка відрізняється тим, що на виході з циклона встановлений віброфільтр, що утримує дрібнодисперсну фракцію сипучого матеріалу, яка в подальшому подається до бункера. 1 UA 113606 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
