Сушарка для деревної тріски в лініях виробництва твердого біопалива

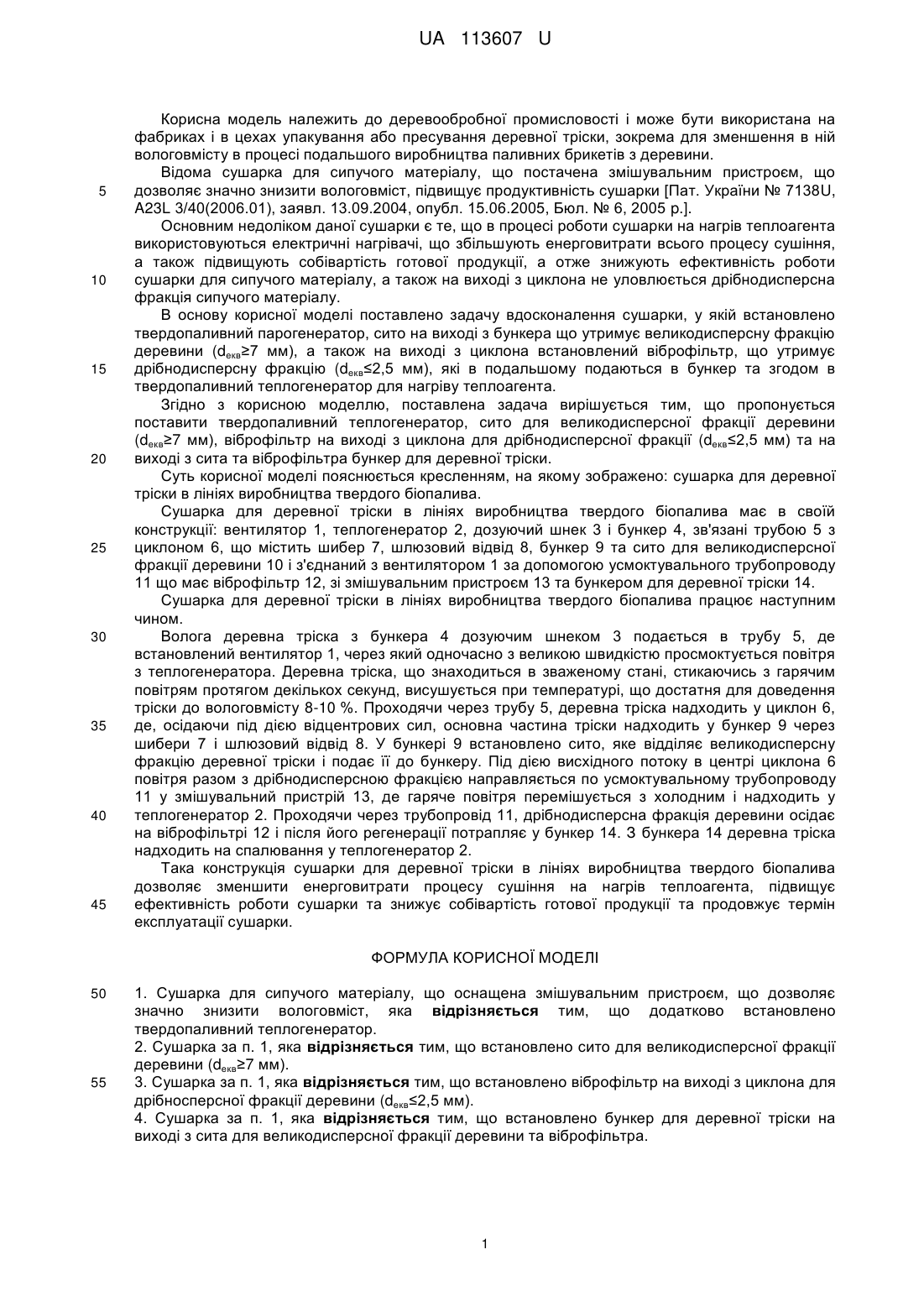

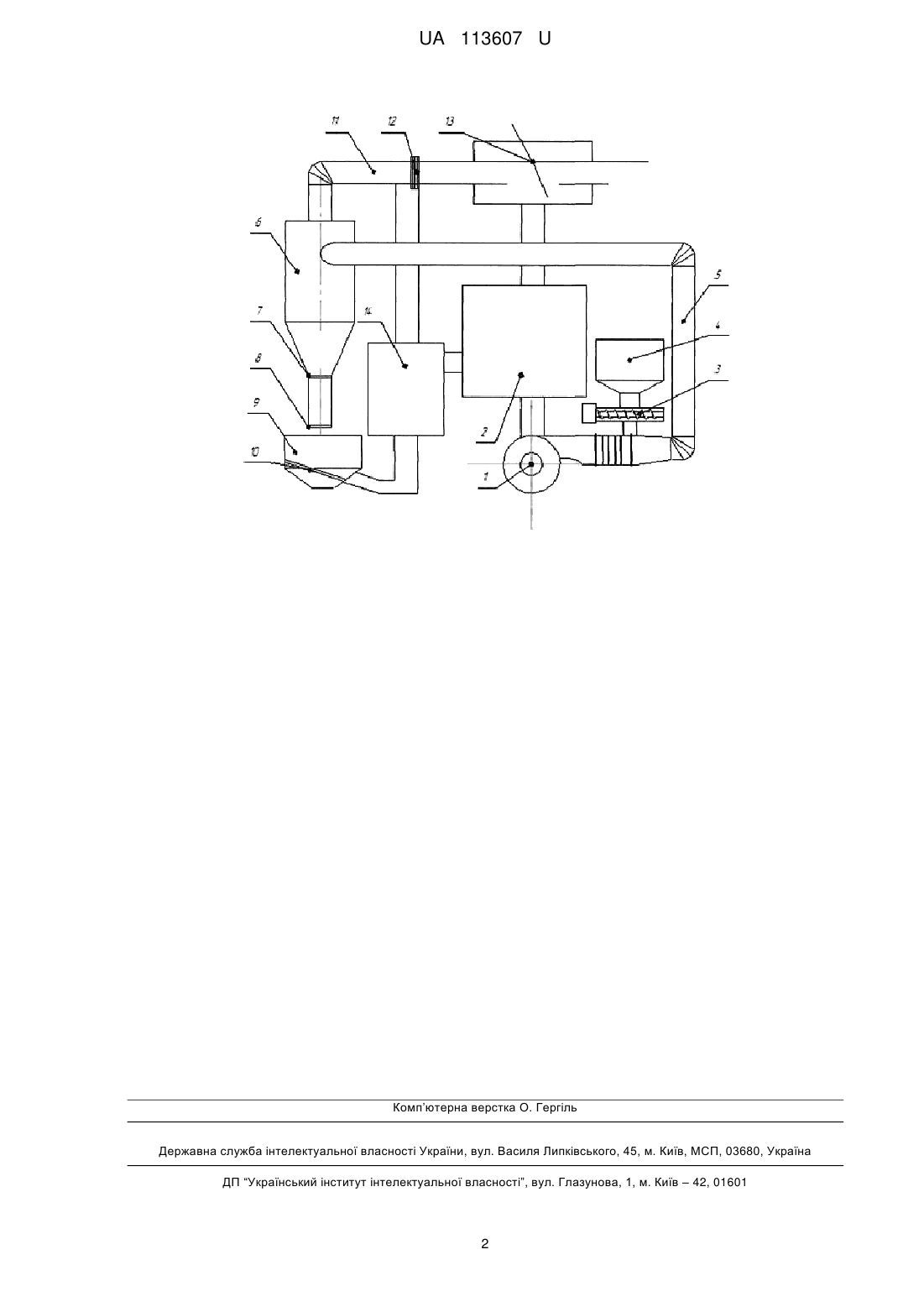

Реферат: UA 113607 U UA 113607 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до деревообробної промисловості і може бути використана на фабриках і в цехах упакування або пресування деревної тріски, зокрема для зменшення в ній вологовмісту в процесі подальшого виробництва паливних брикетів з деревини. Відома сушарка для сипучого матеріалу, що постачена змішувальним пристроєм, що дозволяє значно знизити вологовміст, підвищує продуктивність сушарки [Пат. України № 7138U, A23L 3/40(2006.01), заявл. 13.09.2004, опубл. 15.06.2005, Бюл. № 6, 2005 p.]. Основним недоліком даної сушарки є те, що в процесі роботи сушарки на нагрів теплоагента використовуються електричні нагрівачі, що збільшують енерговитрати всього процесу сушіння, а також підвищують собівартість готової продукції, а отже знижують ефективність роботи сушарки для сипучого матеріалу, а також на виході з циклона не уловлюється дрібнодисперсна фракція сипучого матеріалу. В основу корисної моделі поставлено задачу вдосконалення сушарки, у якій встановлено твердопаливний парогенератор, сито на виході з бункера що утримує великодисперсну фракцію деревини (dекв≥7 мм), а також на виході з циклона встановлений віброфільтр, що утримує дрібнодисперсну фракцію (dекв≤2,5 мм), які в подальшому подаються в бункер та згодом в твердопаливний теплогенератор для нагріву теплоагента. Згідно з корисною моделлю, поставлена задача вирішується тим, що пропонується поставити твердопаливний теплогенератор, сито для великодисперсної фракції деревини (dекв≥7 мм), віброфільтр на виході з циклона для дрібнодисперсної фракції (dекв≤2,5 мм) та на виході з сита та віброфільтра бункер для деревної тріски. Суть корисної моделі пояснюється кресленням, на якому зображено: сушарка для деревної тріски в лініях виробництва твердого біопалива. Сушарка для деревної тріски в лініях виробництва твердого біопалива має в своїй конструкції: вентилятор 1, теплогенератор 2, дозуючий шнек 3 і бункер 4, зв'язані трубою 5 з циклоном 6, що містить шибер 7, шлюзовий відвід 8, бункер 9 та сито для великодисперсної фракції деревини 10 і з'єднаний з вентилятором 1 за допомогою усмоктувального трубопроводу 11 що має віброфільтр 12, зі змішувальним пристроєм 13 та бункером для деревної тріски 14. Сушарка для деревної тріски в лініях виробництва твердого біопалива працює наступним чином. Волога деревна тріска з бункера 4 дозуючим шнеком 3 подається в трубу 5, де встановлений вентилятор 1, через який одночасно з великою швидкістю просмоктується повітря з теплогенератора. Деревна тріска, що знаходиться в зваженому стані, стикаючись з гарячим повітрям протягом декількох секунд, висушується при температурі, що достатня для доведення тріски до вологовмісту 8-10 %. Проходячи через трубу 5, деревна тріска надходить у циклон 6, де, осідаючи під дією відцентрових сил, основна частина тріски надходить у бункер 9 через шибери 7 і шлюзовий відвід 8. У бункері 9 встановлено сито, яке відділяє великодисперсну фракцію деревної тріски і подає її до бункеру. Під дією висхідного потоку в центрі циклона 6 повітря разом з дрібнодисперсною фракцією направляється по усмоктувальному трубопроводу 11 у змішувальний пристрій 13, де гаряче повітря перемішується з холодним і надходить у теплогенератор 2. Проходячи через трубопровід 11, дрібнодисперсна фракція деревини осідає на віброфільтрі 12 і після його регенерації потрапляє у бункер 14. З бункера 14 деревна тріска надходить на спалювання у теплогенератор 2. Така конструкція сушарки для деревної тріски в лініях виробництва твердого біопалива дозволяє зменшити енерговитрати процесу сушіння на нагрів теплоагента, підвищує ефективність роботи сушарки та знижує собівартість готової продукції та продовжує термін експлуатації сушарки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Сушарка для сипучого матеріалу, що оснащена змішувальним пристроєм, що дозволяє значно знизити вологовміст, яка відрізняється тим, що додатково встановлено твердопаливний теплогенератор. 2. Сушарка за п. 1, яка відрізняється тим, що встановлено сито для великодисперсної фракції деревини (dекв≥7 мм). 3. Сушарка за п. 1, яка відрізняється тим, що встановлено віброфільтр на виході з циклона для дрібносперсної фракції деревини (dекв≤2,5 мм). 4. Сушарка за п. 1, яка відрізняється тим, що встановлено бункер для деревної тріски на виході з сита для великодисперсної фракції деревини та віброфільтра. 1 UA 113607 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
