Пристрій для класифікації сипких матеріалів

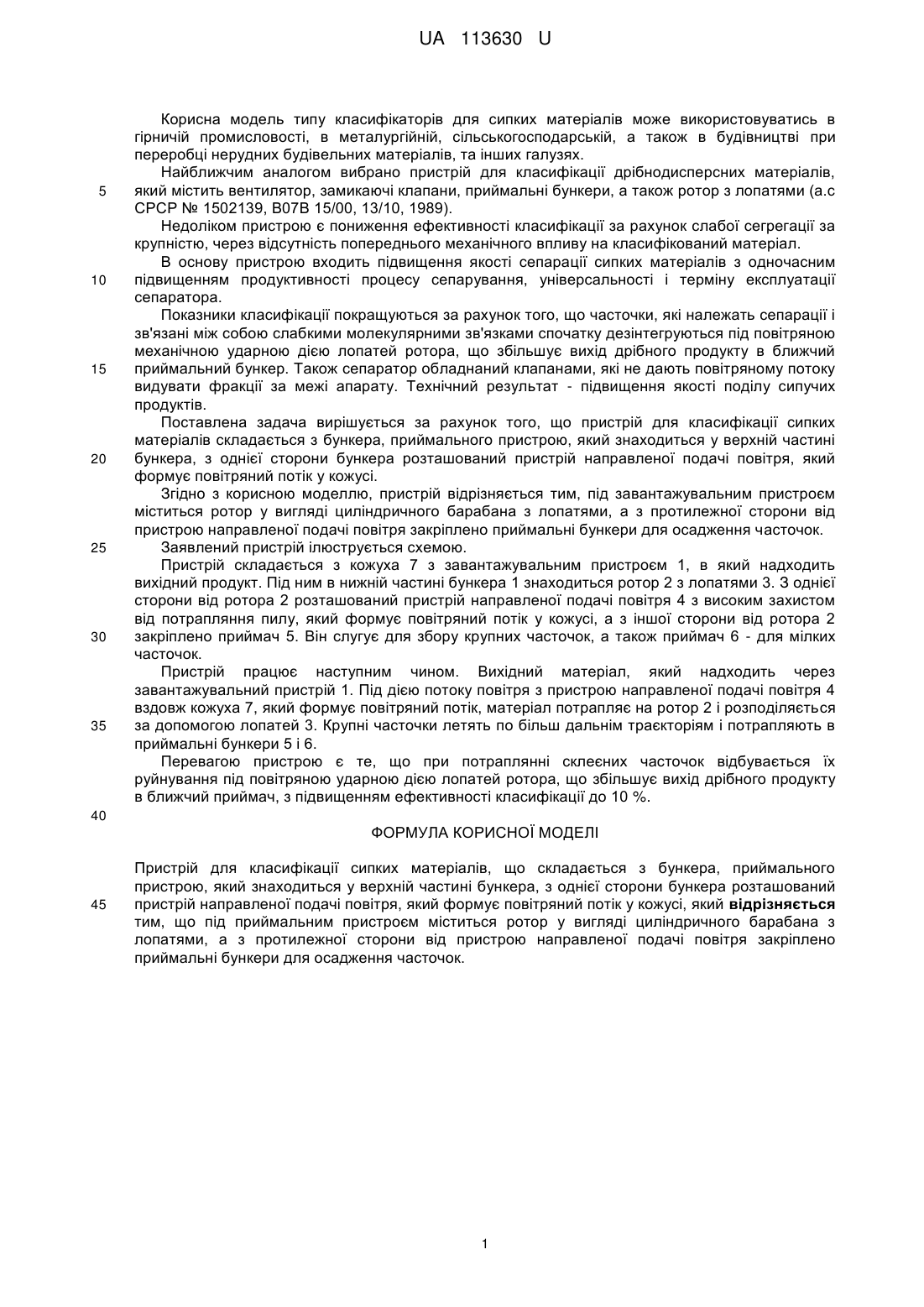

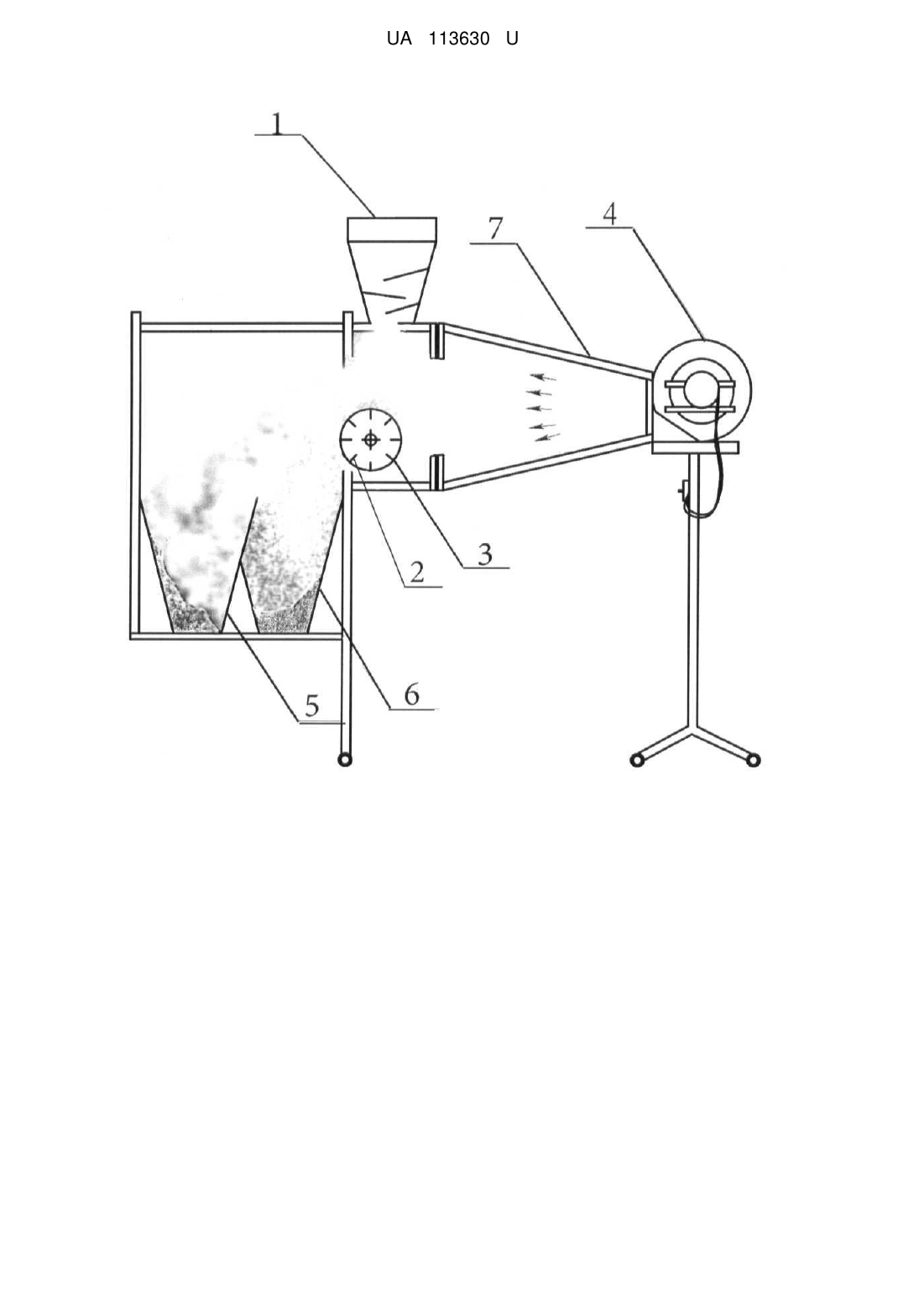

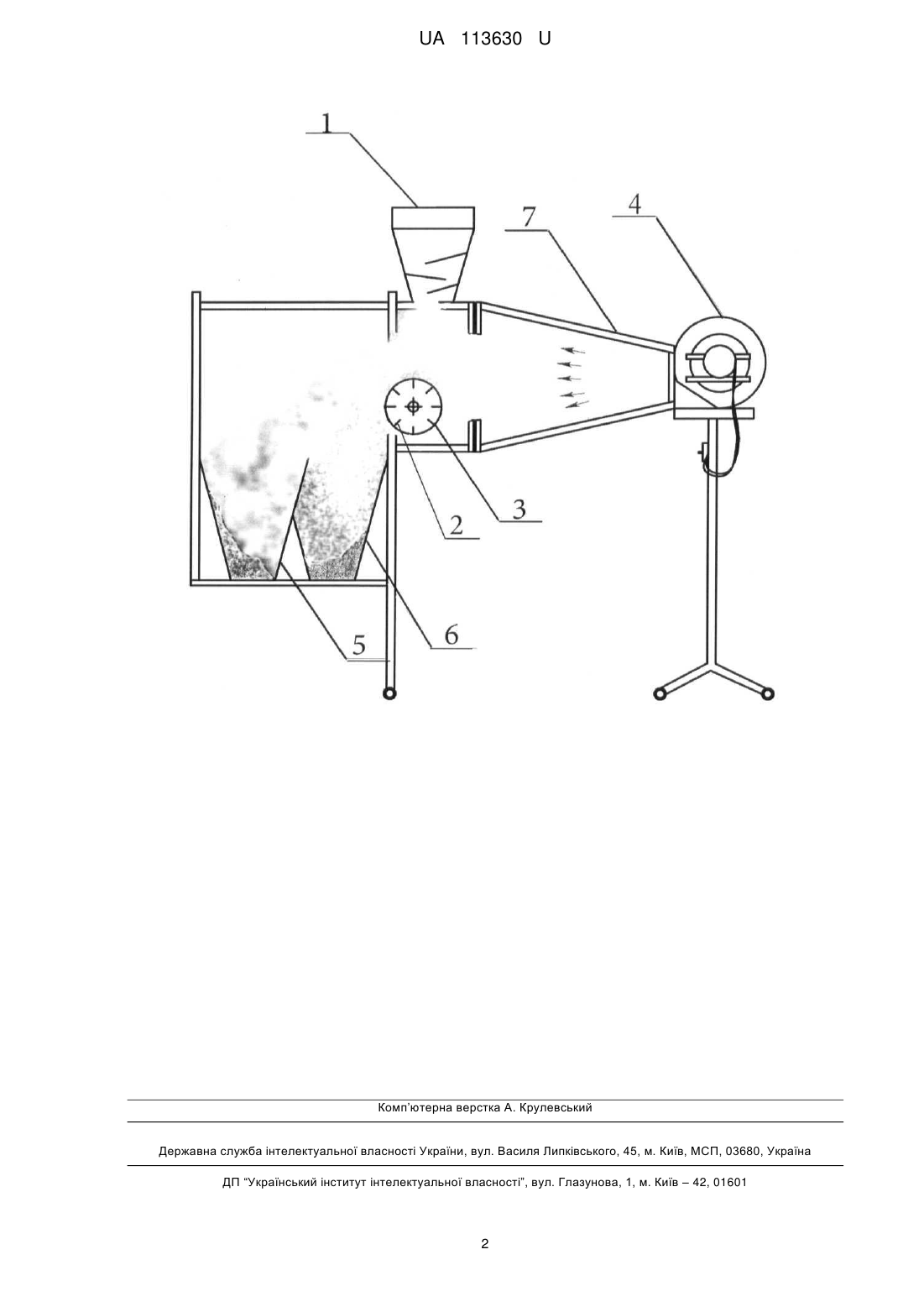

Реферат: Пристрій для класифікації сипких матеріалів складається з бункера, приймального пристрою, який знаходиться у верхній частині бункера, з однієї сторони бункера розташований пристрій направленої подачі повітря, який формує повітряний потік у кожусі. Під приймальним пристроєм міститься ротор у вигляді циліндричного барабана з лопатями, а з протилежної сторони від пристрою направленої подачі повітря закріплено приймальні бункери для осадження часточок. UA 113630 U (12) UA 113630 U UA 113630 U 5 10 15 20 25 30 35 Корисна модель типу класифікаторів для сипких матеріалів може використовуватись в гірничій промисловості, в металургійній, сільськогосподарській, а також в будівництві при переробці нерудних будівельних матеріалів, та інших галузях. Найближчим аналогом вибрано пристрій для класифікації дрібнодисперсних матеріалів, який містить вентилятор, замикаючі клапани, приймальні бункери, а також ротор з лопатями (а.с СРСР № 1502139, В07В 15/00, 13/10, 1989). Недоліком пристрою є пониження ефективності класифікації за рахунок слабої сегрегації за крупністю, через відсутність попереднього механічного впливу на класифікований матеріал. В основу пристрою входить підвищення якості сепарації сипких матеріалів з одночасним підвищенням продуктивності процесу сепарування, універсальності і терміну експлуатації сепаратора. Показники класифікації покращуються за рахунок того, що часточки, які належать сепарації і зв'язані між собою слабкими молекулярними зв'язками спочатку дезінтегруються під повітряною механічною ударною дією лопатей ротора, що збільшує вихід дрібного продукту в ближчий приймальний бункер. Також сепаратор обладнаний клапанами, які не дають повітряному потоку видувати фракції за межі апарату. Технічний результат - підвищення якості поділу сипучих продуктів. Поставлена задача вирішується за рахунок того, що пристрій для класифікації сипких матеріалів складається з бункера, приймального пристрою, який знаходиться у верхній частині бункера, з однієї сторони бункера розташований пристрій направленої подачі повітря, який формує повітряний потік у кожусі. Згідно з корисною моделлю, пристрій відрізняється тим, під завантажувальним пристроєм міститься ротор у вигляді циліндричного барабана з лопатями, а з протилежної сторони від пристрою направленої подачі повітря закріплено приймальні бункери для осадження часточок. Заявлений пристрій ілюструється схемою. Пристрій складається з кожуха 7 з завантажувальним пристроєм 1, в який надходить вихідний продукт. Під ним в нижній частині бункера 1 знаходиться ротор 2 з лопатями 3. З однієї сторони від ротора 2 розташований пристрій направленої подачі повітря 4 з високим захистом від потрапляння пилу, який формує повітряний потік у кожусі, а з іншої сторони від ротора 2 закріплено приймач 5. Він слугує для збору крупних часточок, а також приймач 6 - для мілких часточок. Пристрій працює наступним чином. Вихідний матеріал, який надходить через завантажувальний пристрій 1. Під дією потоку повітря з пристрою направленої подачі повітря 4 вздовж кожуха 7, який формує повітряний потік, матеріал потрапляє на ротор 2 і розподіляється за допомогою лопатей 3. Крупні часточки летять по більш дальнім траєкторіям і потрапляють в приймальні бункери 5 і 6. Перевагою пристрою є те, що при потраплянні склеєних часточок відбувається їх руйнування під повітряною ударною дією лопатей ротора, що збільшує вихід дрібного продукту в ближчий приймач, з підвищенням ефективності класифікації до 10 %. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для класифікації сипких матеріалів, що складається з бункера, приймального пристрою, який знаходиться у верхній частині бункера, з однієї сторони бункера розташований пристрій направленої подачі повітря, який формує повітряний потік у кожусі, який відрізняється тим, що під приймальним пристроєм міститься ротор у вигляді циліндричного барабана з лопатями, а з протилежної сторони від пристрою направленої подачі повітря закріплено приймальні бункери для осадження часточок. 1 UA 113630 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
