Шуруп

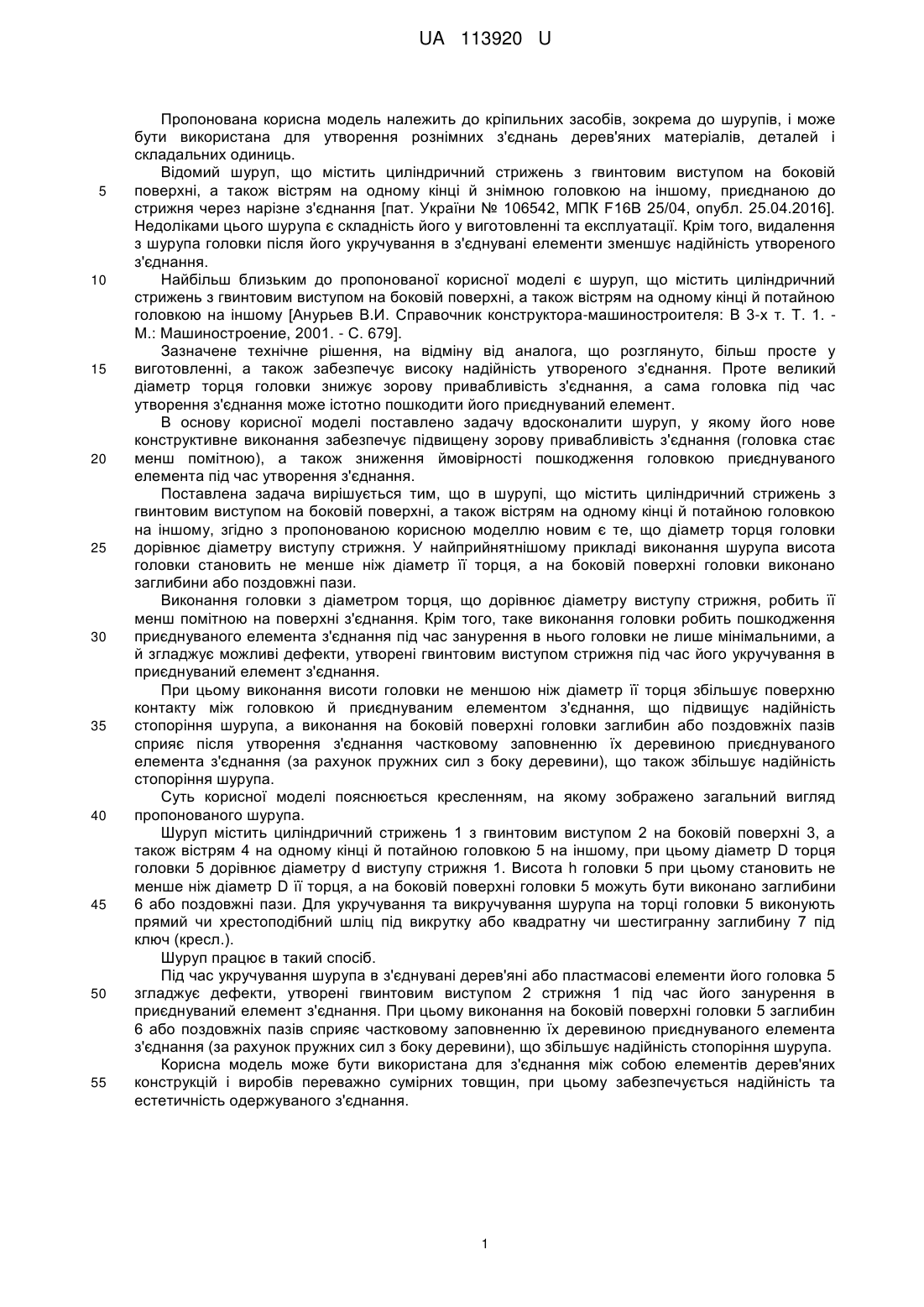

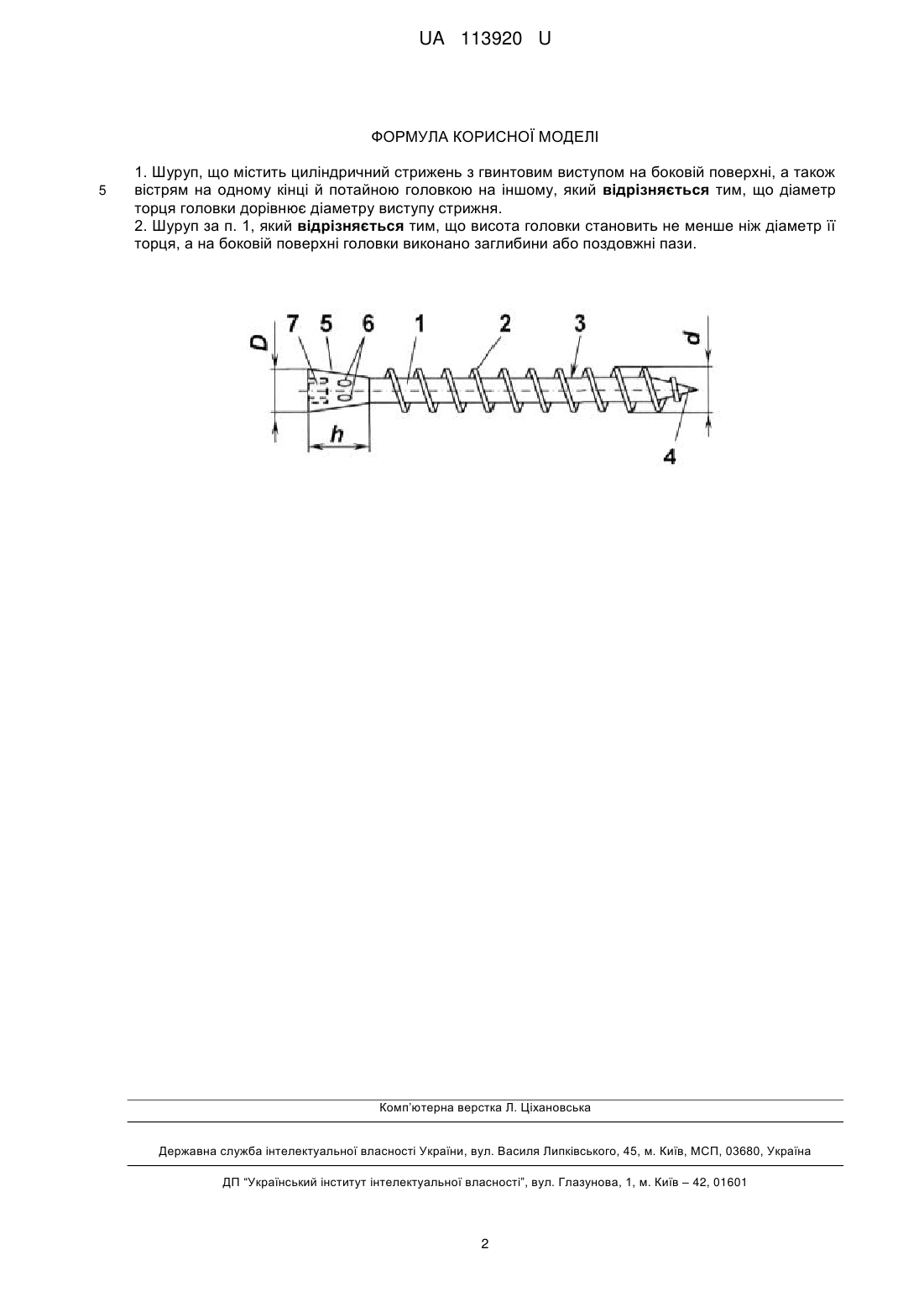

Реферат: UA 113920 U UA 113920 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до кріпильних засобів, зокрема до шурупів, і може бути використана для утворення рознімних з'єднань дерев'яних матеріалів, деталей і складальних одиниць. Відомий шуруп, що містить циліндричний стрижень з гвинтовим виступом на боковій поверхні, а також вістрям на одному кінці й знімною головкою на іншому, приєднаною до стрижня через нарізне з'єднання [пат. України № 106542, МПК F16B 25/04, опубл. 25.04.2016]. Недоліками цього шурупа є складність його у виготовленні та експлуатації. Крім того, видалення з шурупа головки після його укручування в з'єднувані елементи зменшує надійність утвореного з'єднання. Найбільш близьким до пропонованої корисної моделі є шуруп, що містить циліндричний стрижень з гвинтовим виступом на боковій поверхні, а також вістрям на одному кінці й потайною головкою на іншому [Анурьев В.И. Справочник конструктора-машиностроителя: В 3-х т. Т. 1. Μ.: Машиностроение, 2001. - С. 679]. Зазначене технічне рішення, на відміну від аналога, що розглянуто, більш просте у виготовленні, а також забезпечує високу надійність утвореного з'єднання. Проте великий діаметр торця головки знижує зорову привабливість з'єднання, а сама головка під час утворення з'єднання може істотно пошкодити його приєднуваний елемент. В основу корисної моделі поставлено задачу вдосконалити шуруп, у якому його нове конструктивне виконання забезпечує підвищену зорову привабливість з'єднання (головка стає менш помітною), а також зниження ймовірності пошкодження головкою приєднуваного елемента під час утворення з'єднання. Поставлена задача вирішується тим, що в шурупі, що містить циліндричний стрижень з гвинтовим виступом на боковій поверхні, а також вістрям на одному кінці й потайною головкою на іншому, згідно з пропонованою корисною моделлю новим є те, що діаметр торця головки дорівнює діаметру виступу стрижня. У найприйнятнішому прикладі виконання шурупа висота головки становить не менше ніж діаметр її торця, а на боковій поверхні головки виконано заглибини або поздовжні пази. Виконання головки з діаметром торця, що дорівнює діаметру виступу стрижня, робить її менш помітною на поверхні з'єднання. Крім того, таке виконання головки робить пошкодження приєднуваного елемента з'єднання під час занурення в нього головки не лише мінімальними, а й згладжує можливі дефекти, утворені гвинтовим виступом стрижня під час його укручування в приєднуваний елемент з'єднання. При цьому виконання висоти головки не меншою ніж діаметр її торця збільшує поверхню контакту між головкою й приєднуваним елементом з'єднання, що підвищує надійність стопоріння шурупа, а виконання на боковій поверхні головки заглибин або поздовжніх пазів сприяє після утворення з'єднання частковому заповненню їх деревиною приєднуваного елемента з'єднання (за рахунок пружних сил з боку деревини), що також збільшує надійність стопоріння шурупа. Суть корисної моделі пояснюється кресленням, на якому зображено загальний вигляд пропонованого шурупа. Шуруп містить циліндричний стрижень 1 з гвинтовим виступом 2 на боковій поверхні 3, а також вістрям 4 на одному кінці й потайною головкою 5 на іншому, при цьому діаметр D торця головки 5 дорівнює діаметру d виступу стрижня 1. Висота h головки 5 при цьому становить не менше ніж діаметр D її торця, а на боковій поверхні головки 5 можуть бути виконано заглибини 6 або поздовжні пази. Для укручування та викручування шурупа на торці головки 5 виконують прямий чи хрестоподібний шліц під викрутку або квадратну чи шестигранну заглибину 7 під ключ (кресл.). Шуруп працює в такий спосіб. Під час укручування шурупа в з'єднувані дерев'яні або пластмасові елементи його головка 5 згладжує дефекти, утворені гвинтовим виступом 2 стрижня 1 під час його занурення в приєднуваний елемент з'єднання. При цьому виконання на боковій поверхні головки 5 заглибин 6 або поздовжніх пазів сприяє частковому заповненню їх деревиною приєднуваного елемента з'єднання (за рахунок пружних сил з боку деревини), що збільшує надійність стопоріння шурупа. Корисна модель може бути використана для з'єднання між собою елементів дерев'яних конструкцій і виробів переважно сумірних товщин, при цьому забезпечується надійність та естетичність одержуваного з'єднання. 1 UA 113920 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Шуруп, що містить циліндричний стрижень з гвинтовим виступом на боковій поверхні, а також вістрям на одному кінці й потайною головкою на іншому, який відрізняється тим, що діаметр торця головки дорівнює діаметру виступу стрижня. 2. Шуруп за п. 1, який відрізняється тим, що висота головки становить не менше ніж діаметр її торця, а на боковій поверхні головки виконано заглибини або поздовжні пази. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
