Рейковий костиль

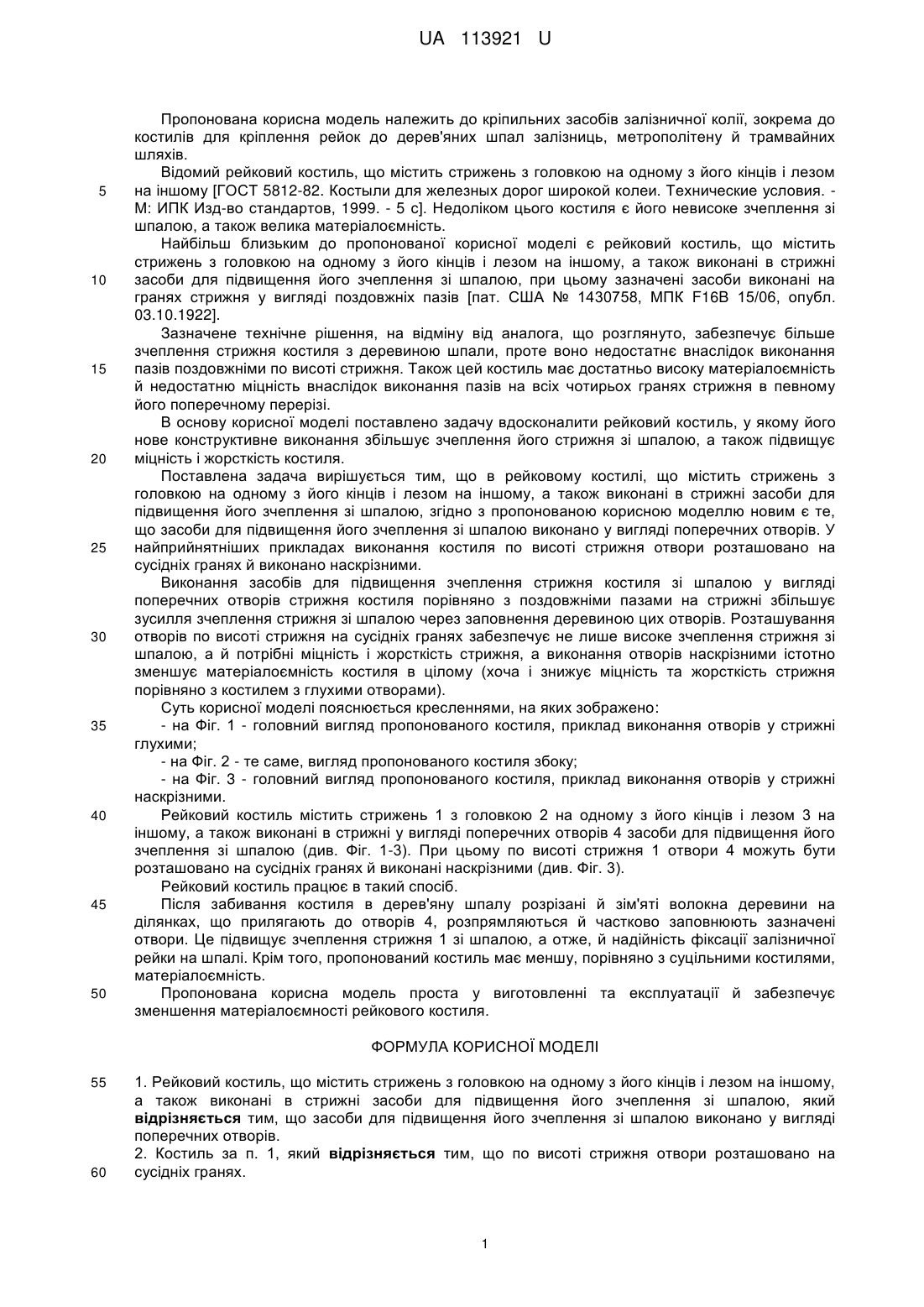

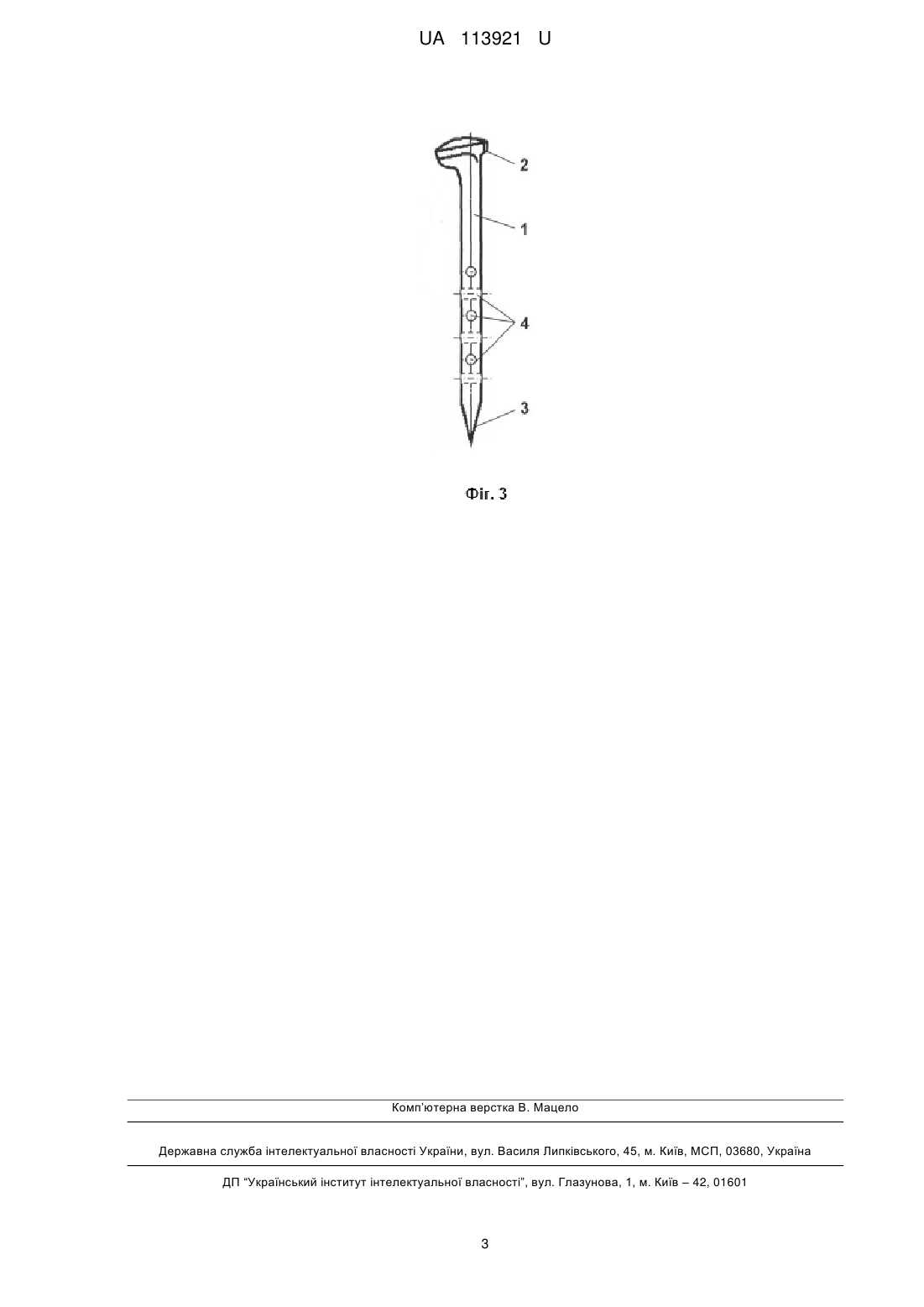

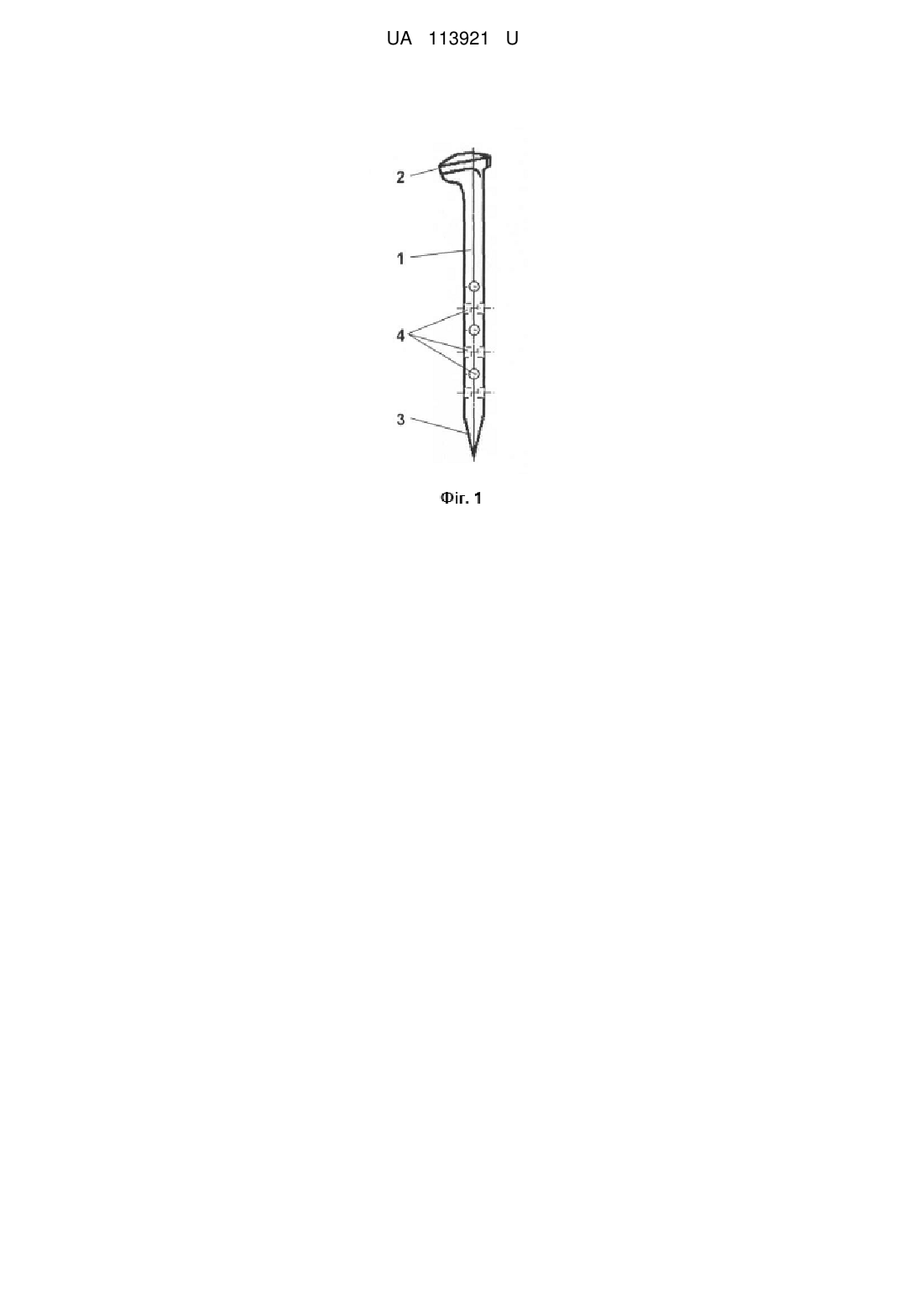

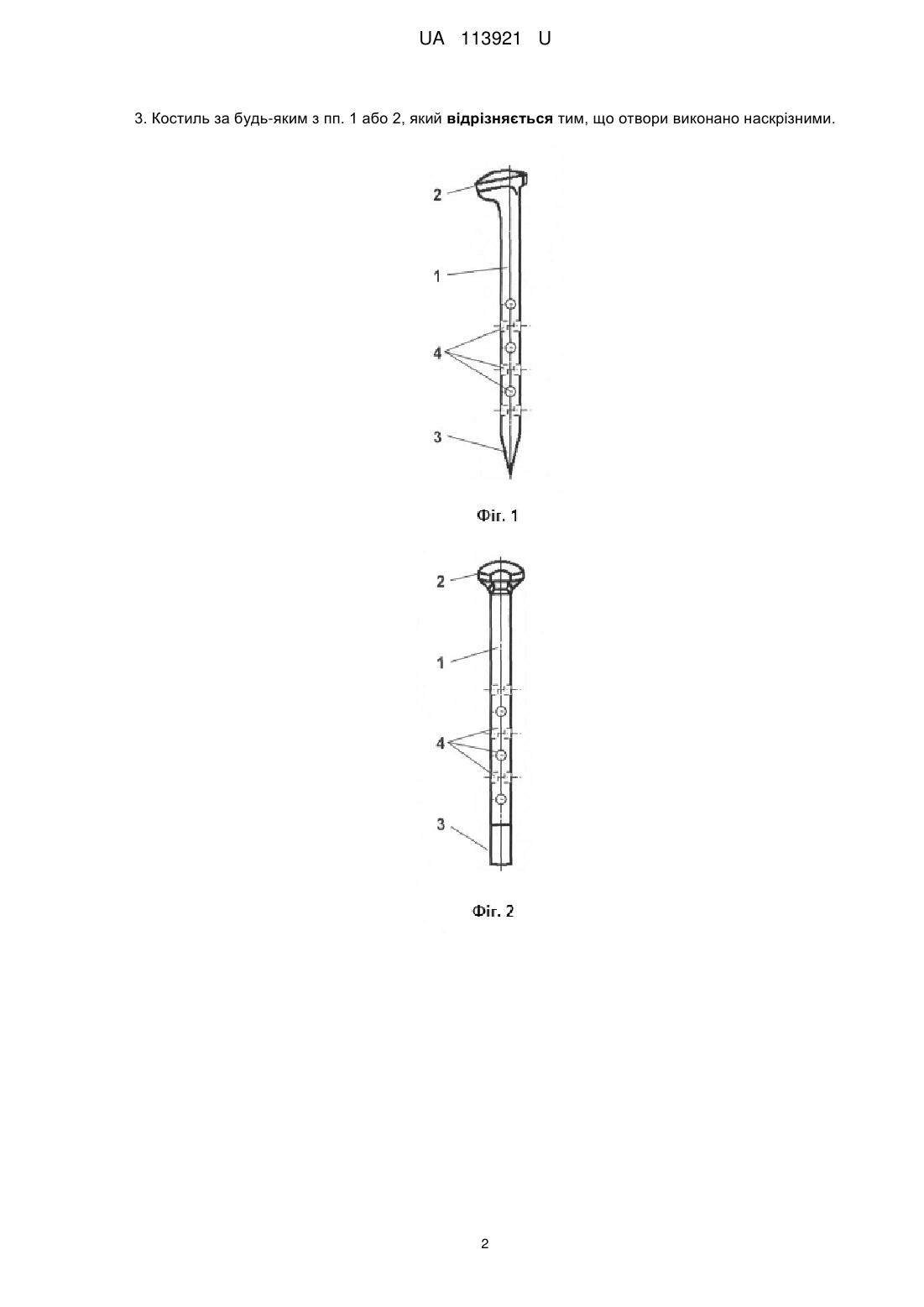

Реферат: UA 113921 U UA 113921 U 5 10 15 20 25 30 35 40 45 50 Пропонована корисна модель належить до кріпильних засобів залізничної колії, зокрема до костилів для кріплення рейок до дерев'яних шпал залізниць, метрополітену й трамвайних шляхів. Відомий рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому [ГОСТ 5812-82. Костыли для железных дорог широкой колеи. Технические условия. М: ИПК Изд-во стандартов, 1999. - 5 с]. Недоліком цього костиля є його невисоке зчеплення зі шпалою, а також велика матеріалоємність. Найбільш близьким до пропонованої корисної моделі є рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також виконані в стрижні засоби для підвищення його зчеплення зі шпалою, при цьому зазначені засоби виконані на гранях стрижня у вигляді поздовжніх пазів [пат. США № 1430758, МПК F16B 15/06, опубл. 03.10.1922]. Зазначене технічне рішення, на відміну від аналога, що розглянуто, забезпечує більше зчеплення стрижня костиля з деревиною шпали, проте воно недостатнє внаслідок виконання пазів поздовжніми по висоті стрижня. Також цей костиль має достатньо високу матеріалоємність й недостатню міцність внаслідок виконання пазів на всіх чотирьох гранях стрижня в певному його поперечному перерізі. В основу корисної моделі поставлено задачу вдосконалити рейковий костиль, у якому його нове конструктивне виконання збільшує зчеплення його стрижня зі шпалою, а також підвищує міцність і жорсткість костиля. Поставлена задача вирішується тим, що в рейковому костилі, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також виконані в стрижні засоби для підвищення його зчеплення зі шпалою, згідно з пропонованою корисною моделлю новим є те, що засоби для підвищення його зчеплення зі шпалою виконано у вигляді поперечних отворів. У найприйнятніших прикладах виконання костиля по висоті стрижня отвори розташовано на сусідніх гранях й виконано наскрізними. Виконання засобів для підвищення зчеплення стрижня костиля зі шпалою у вигляді поперечних отворів стрижня костиля порівняно з поздовжніми пазами на стрижні збільшує зусилля зчеплення стрижня зі шпалою через заповнення деревиною цих отворів. Розташування отворів по висоті стрижня на сусідніх гранях забезпечує не лише високе зчеплення стрижня зі шпалою, а й потрібні міцність і жорсткість стрижня, а виконання отворів наскрізними істотно зменшує матеріалоємність костиля в цілому (хоча і знижує міцність та жорсткість стрижня порівняно з костилем з глухими отворами). Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - головний вигляд пропонованого костиля, приклад виконання отворів у стрижні глухими; - на Фіг. 2 - те саме, вигляд пропонованого костиля збоку; - на Фіг. 3 - головний вигляд пропонованого костиля, приклад виконання отворів у стрижні наскрізними. Рейковий костиль містить стрижень 1 з головкою 2 на одному з його кінців і лезом 3 на іншому, а також виконані в стрижні у вигляді поперечних отворів 4 засоби для підвищення його зчеплення зі шпалою (див. Фіг. 1-3). При цьому по висоті стрижня 1 отвори 4 можуть бути розташовано на сусідніх гранях й виконані наскрізними (див. Фіг. 3). Рейковий костиль працює в такий спосіб. Після забивання костиля в дерев'яну шпалу розрізані й зім'яті волокна деревини на ділянках, що прилягають до отворів 4, розпрямляються й частково заповнюють зазначені отвори. Це підвищує зчеплення стрижня 1 зі шпалою, а отже, й надійність фіксації залізничної рейки на шпалі. Крім того, пропонований костиль має меншу, порівняно з суцільними костилями, матеріалоємність. Пропонована корисна модель проста у виготовленні та експлуатації й забезпечує зменшення матеріалоємності рейкового костиля. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також виконані в стрижні засоби для підвищення його зчеплення зі шпалою, який відрізняється тим, що засоби для підвищення його зчеплення зі шпалою виконано у вигляді поперечних отворів. 2. Костиль за п. 1, який відрізняється тим, що по висоті стрижня отвори розташовано на сусідніх гранях. 1 UA 113921 U 3. Костиль за будь-яким з пп. 1 або 2, який відрізняється тим, що отвори виконано наскрізними. 2 UA 113921 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
