Система незнімної опалубки з osb

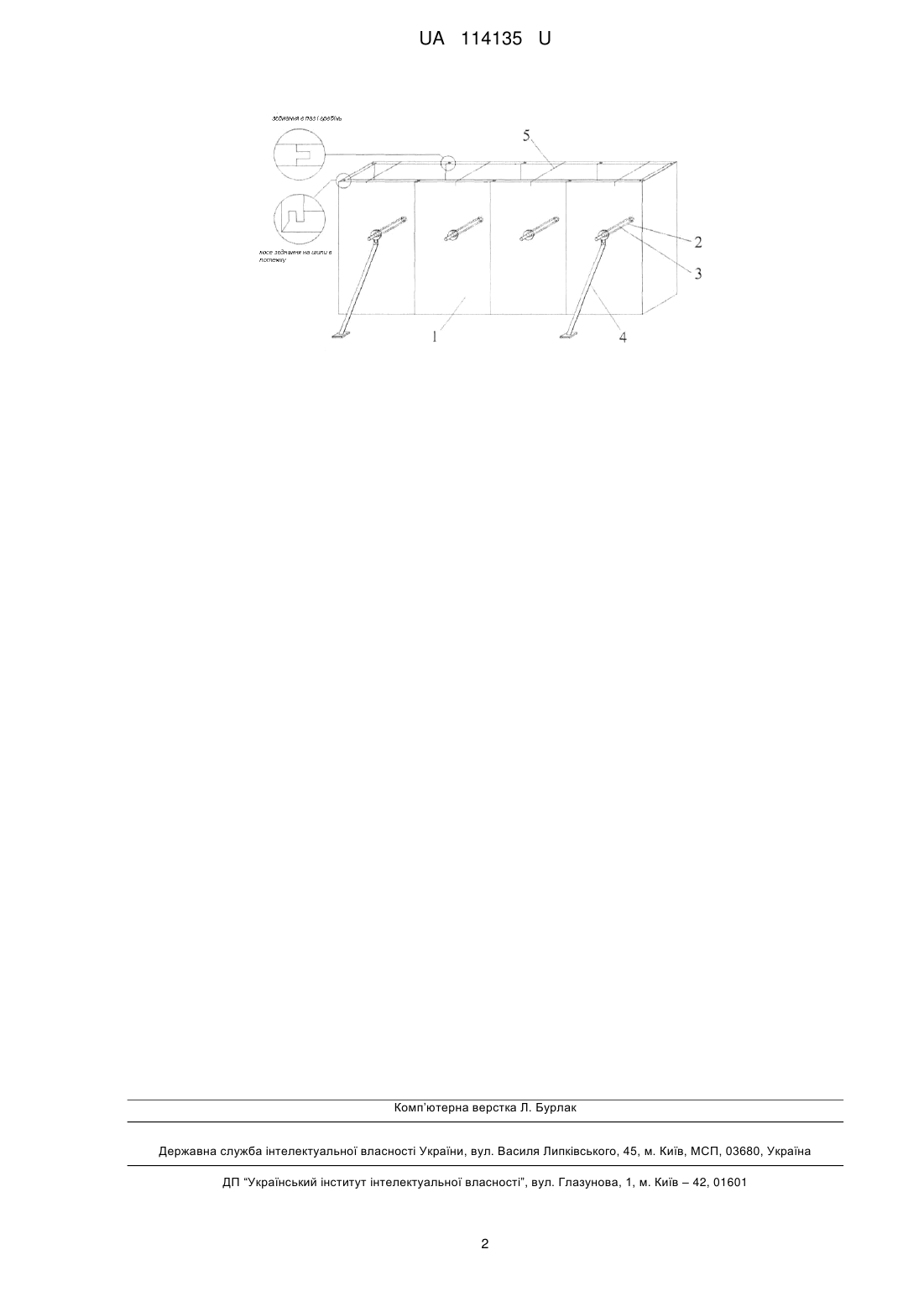

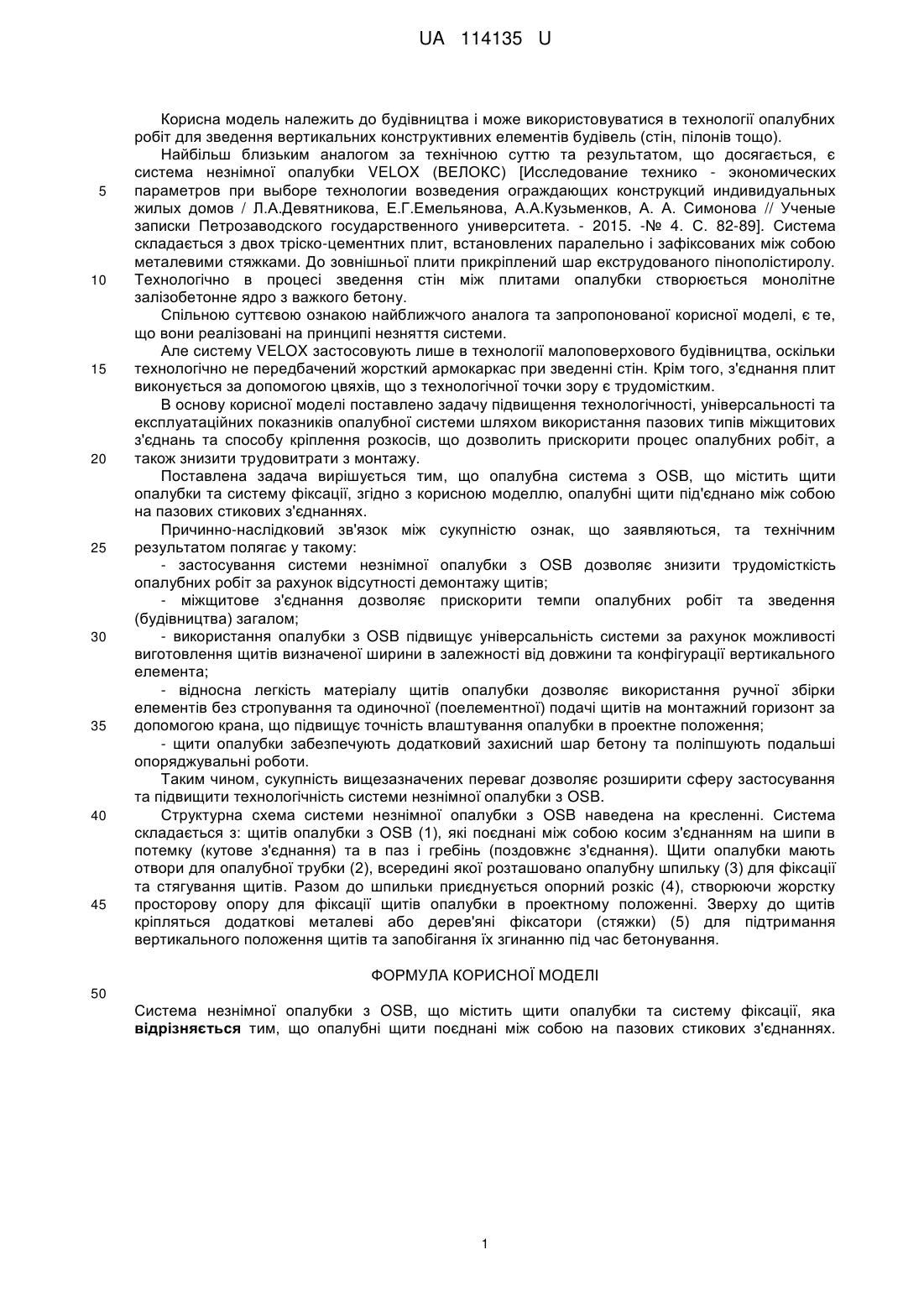

Реферат: UA 114135 U UA 114135 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва і може використовуватися в технології опалубних робіт для зведення вертикальних конструктивних елементів будівель (стін, пілонів тощо). Найбільш близьким аналогом за технічною суттю та результатом, що досягається, є система незнімної опалубки VELOX (ВЕЛОКС) [Исследование технико - экономических параметров при выборе технологии возведения ограждающих конструкций индивидуальных жилых домов / Л.А.Девятникова, Е.Г.Емельянова, А.А.Кузьменков, А. А. Симонова // Ученые записки Петрозаводского государственного университета. - 2015. -№ 4. С. 82-89]. Система складається з двох тріско-цементних плит, встановлених паралельно і зафіксованих між собою металевими стяжками. До зовнішньої плити прикріплений шар екструдованого пінополістиролу. Технологічно в процесі зведення стін між плитами опалубки створюється монолітне залізобетонне ядро з важкого бетону. Спільною суттєвою ознакою найближчого аналога та запропонованої корисної моделі, є те, що вони реалізовані на принципі незняття системи. Але систему VELOX застосовують лише в технології малоповерхового будівництва, оскільки технологічно не передбачений жорсткий армокаркас при зведенні стін. Крім того, з'єднання плит виконується за допомогою цвяхів, що з технологічної точки зору є трудомістким. В основу корисної моделі поставлено задачу підвищення технологічності, універсальності та експлуатаційних показників опалубної системи шляхом використання пазових типів міжщитових з'єднань та способу кріплення розкосів, що дозволить прискорити процес опалубних робіт, а також знизити трудовитрати з монтажу. Поставлена задача вирішується тим, що опалубна система з OSB, що містить щити опалубки та систему фіксації, згідно з корисною моделлю, опалубні щити під'єднано між собою на пазових стикових з'єднаннях. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому: - застосування системи незнімної опалубки з OSB дозволяє знизити трудомісткість опалубних робіт за рахунок відсутності демонтажу щитів; - міжщитове з'єднання дозволяє прискорити темпи опалубних робіт та зведення (будівництва) загалом; - використання опалубки з OSB підвищує універсальність системи за рахунок можливості виготовлення щитів визначеної ширини в залежності від довжини та конфігурації вертикального елемента; - відносна легкість матеріалу щитів опалубки дозволяє використання ручної збірки елементів без стропування та одиночної (поелементної) подачі щитів на монтажний горизонт за допомогою крана, що підвищує точність влаштування опалубки в проектне положення; - щити опалубки забезпечують додатковий захисний шар бетону та поліпшують подальші опоряджувальні роботи. Таким чином, сукупність вищезазначених переваг дозволяє розширити сферу застосування та підвищити технологічність системи незнімної опалубки з OSB. Структурна схема системи незнімної опалубки з OSB наведена на кресленні. Система складається з: щитів опалубки з OSB (1), які поєднані між собою косим з'єднанням на шипи в потемку (кутове з'єднання) та в паз і гребінь (поздовжнє з'єднання). Щити опалубки мають отвори для опалубної трубки (2), всередині якої розташовано опалубну шпильку (3) для фіксації та стягування щитів. Разом до шпильки приєднується опорний розкіс (4), створюючи жорстку просторову опору для фіксації щитів опалубки в проектному положенні. Зверху до щитів кріпляться додаткові металеві або дерев'яні фіксатори (стяжки) (5) для підтримання вертикального положення щитів та запобігання їх згинанню під час бетонування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Система незнімної опалубки з OSB, що містить щити опалубки та систему фіксації, яка відрізняється тим, що опалубні щити поєднані між собою на пазових стикових з'єднаннях. 1 UA 114135 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
