Станція для замісу і нанесення будівельних сумішей

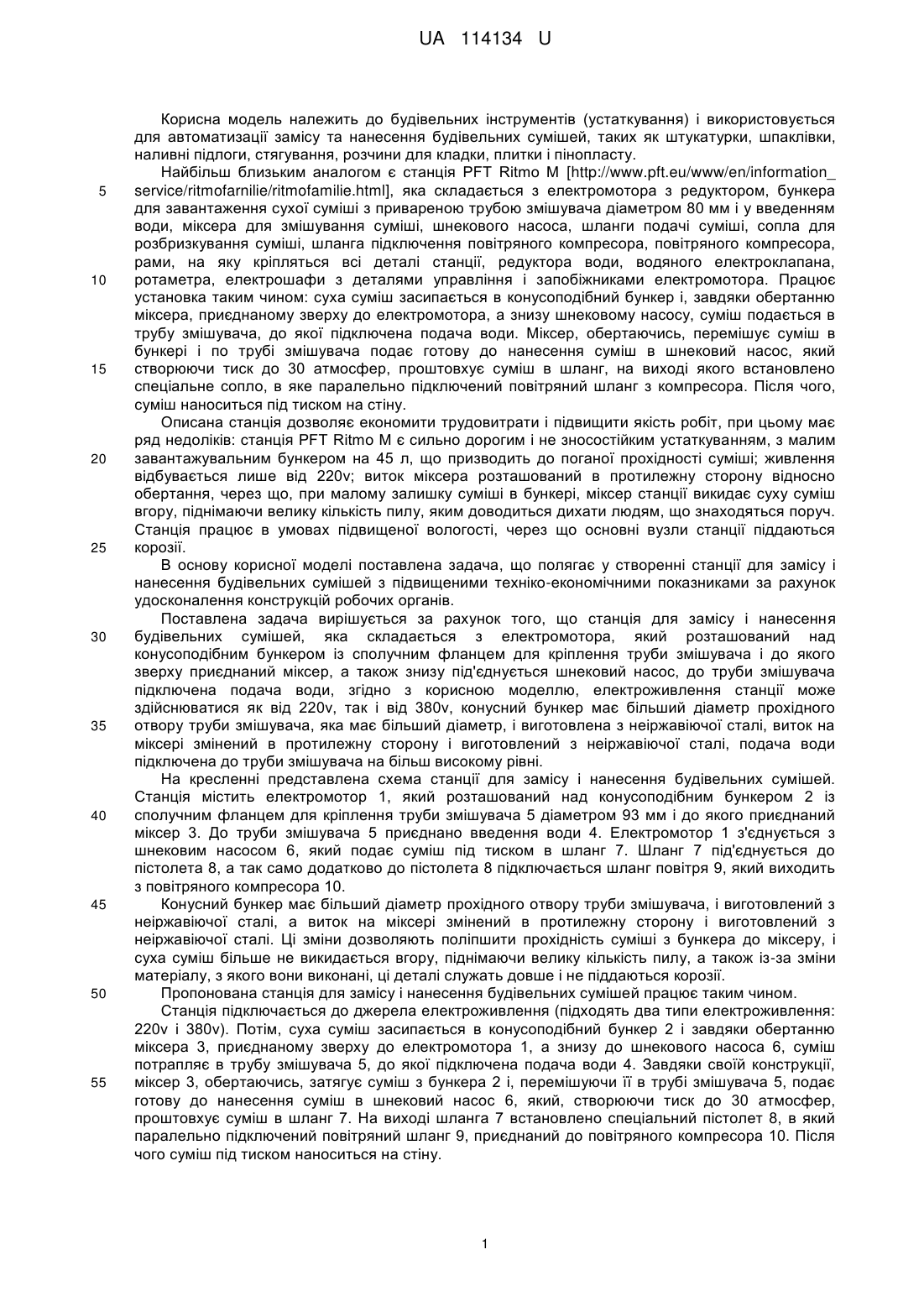

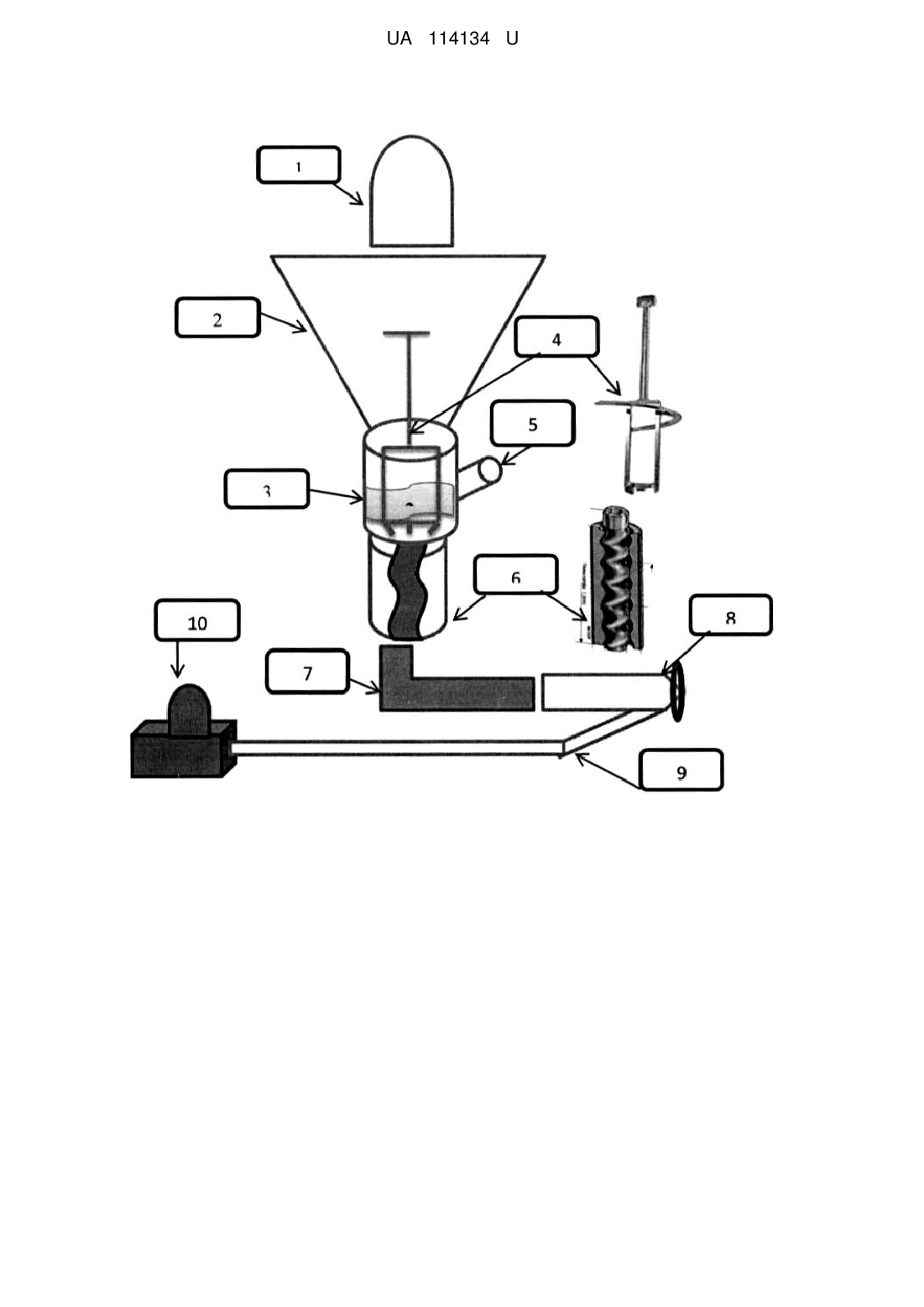

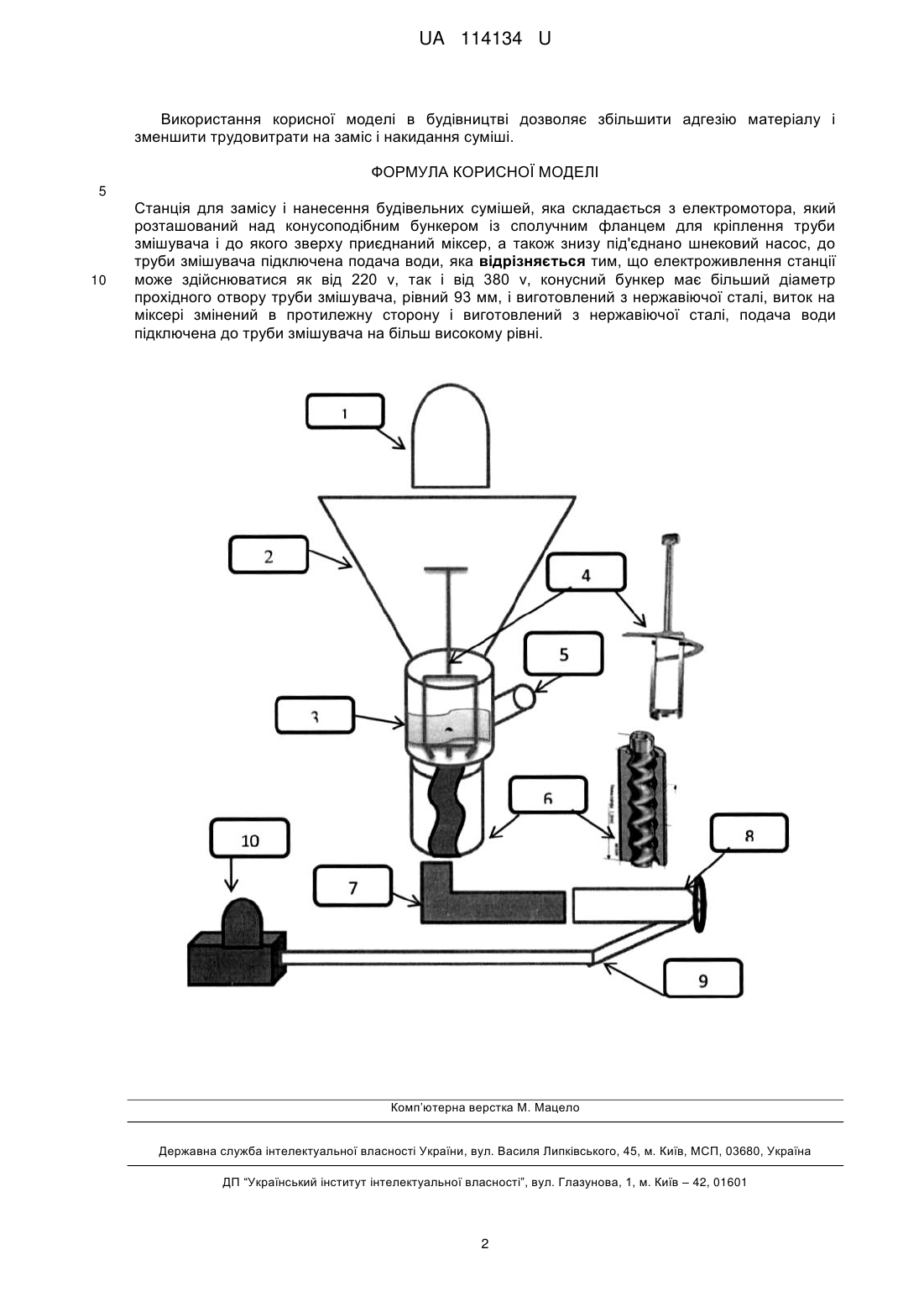

Реферат: Станція для замісу і нанесення будівельних сумішей складається з електромотора, який розташований над конусоподібним бункером із сполучним фланцем для кріплення труби змішувача і до якого зверху приєднаний міксер, а також знизу під'єднано шнековий насос, до труби змішувача підключена подача води. Електроживлення станції може здійснюватися як від 220 v, так і від 380 v. Конусний бункер має більший діаметр прохідного отвору труби змішувача, рівний 93 мм, і виготовлений з нержавіючої сталі. Виток на міксері змінений в протилежну сторону і виготовлений з нержавіючої сталі. Подача води підключена до труби змішувача на більш високому рівні. UA 114134 U (12) UA 114134 U UA 114134 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних інструментів (устаткування) і використовується для автоматизації замісу та нанесення будівельних сумішей, таких як штукатурки, шпаклівки, наливні підлоги, стягування, розчини для кладки, плитки і пінопласту. Найбільш близьким аналогом є станція PFT Ritmo M [http://www.pft.eu/www/en/information_ service/ritmofarnilie/ritmofamilie.html], яка складається з електромотора з редуктором, бункера для завантаження сухої суміші з привареною трубою змішувача діаметром 80 мм і у введенням води, міксера для змішування суміші, шнекового насоса, шланги подачі суміші, сопла для розбризкування суміші, шланга підключення повітряного компресора, повітряного компресора, рами, на яку кріпляться всі деталі станції, редуктора води, водяного електроклапана, ротаметра, електрошафи з деталями управління і запобіжниками електромотора. Працює установка таким чином: суха суміш засипається в конусоподібний бункер і, завдяки обертанню міксера, приєднаному зверху до електромотора, а знизу шнековому насосу, суміш подається в трубу змішувача, до якої підключена подача води. Міксер, обертаючись, перемішує суміш в бункері і по трубі змішувача подає готову до нанесення суміш в шнековий насос, який створюючи тиск до 30 атмосфер, проштовхує суміш в шланг, на виході якого встановлено спеціальне сопло, в яке паралельно підключений повітряний шланг з компресора. Після чого, суміш наноситься під тиском на стіну. Описана станція дозволяє економити трудовитрати і підвищити якість робіт, при цьому має ряд недоліків: станція PFT Ritmo M є сильно дорогим і не зносостійким устаткуванням, з малим завантажувальним бункером на 45 л, що призводить до поганої прохідності суміші; живлення відбувається лише від 220v; виток міксера розташований в протилежну сторону відносно обертання, через що, при малому залишку суміші в бункері, міксер станції викидає суху суміш вгору, піднімаючи велику кількість пилу, яким доводиться дихати людям, що знаходяться поруч. Станція працює в умовах підвищеної вологості, через що основні вузли станції піддаються корозії. В основу корисної моделі поставлена задача, що полягає у створенні станції для замісу і нанесення будівельних сумішей з підвищеними техніко-економічними показниками за рахунок удосконалення конструкцій робочих органів. Поставлена задача вирішується за рахунок того, що станція для замісу і нанесення будівельних сумішей, яка складається з електромотора, який розташований над конусоподібним бункером із сполучним фланцем для кріплення труби змішувача і до якого зверху приєднаний міксер, а також знизу під'єднується шнековий насос, до труби змішувача підключена подача води, згідно з корисною моделлю, електроживлення станції може здійснюватися як від 220v, так і від 380v, конусний бункер має більший діаметр прохідного отвору труби змішувача, яка має більший діаметр, і виготовлена з неіржавіючої сталі, виток на міксері змінений в протилежну сторону і виготовлений з неіржавіючої сталі, подача води підключена до труби змішувача на більш високому рівні. На кресленні представлена схема станції для замісу і нанесення будівельних сумішей. Станція містить електромотор 1, який розташований над конусоподібним бункером 2 із сполучним фланцем для кріплення труби змішувача 5 діаметром 93 мм і до якого приєднаний міксер 3. До труби змішувача 5 приєднано введення води 4. Електромотор 1 з'єднується з шнековим насосом 6, який подає суміш під тиском в шланг 7. Шланг 7 під'єднується до пістолета 8, а так само додатково до пістолета 8 підключається шланг повітря 9, який виходить з повітряного компресора 10. Конусний бункер має більший діаметр прохідного отвору труби змішувача, і виготовлений з неіржавіючої сталі, а виток на міксері змінений в протилежну сторону і виготовлений з неіржавіючої сталі. Ці зміни дозволяють поліпшити прохідність суміші з бункера до міксеру, і суха суміш більше не викидається вгору, піднімаючи велику кількість пилу, а також із-за зміни матеріалу, з якого вони виконані, ці деталі служать довше і не піддаються корозії. Пропонована станція для замісу і нанесення будівельних сумішей працює таким чином. Станція підключається до джерела електроживлення (підходять два типи електроживлення: 220v і 380v). Потім, суха суміш засипається в конусоподібний бункер 2 і завдяки обертанню міксера 3, приєднаному зверху до електромотора 1, а знизу до шнекового насоса 6, суміш потрапляє в трубу змішувача 5, до якої підключена подача води 4. Завдяки своїй конструкції, міксер 3, обертаючись, затягує суміш з бункера 2 і, перемішуючи її в трубі змішувача 5, подає готову до нанесення суміш в шнековий насос 6, який, створюючи тиск до 30 атмосфер, проштовхує суміш в шланг 7. На виході шланга 7 встановлено спеціальний пістолет 8, в який паралельно підключений повітряний шланг 9, приєднаний до повітряного компресора 10. Після чого суміш під тиском наноситься на стіну. 1 UA 114134 U Використання корисної моделі в будівництві дозволяє збільшити адгезію матеріалу і зменшити трудовитрати на заміс і накидання суміші. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Станція для замісу і нанесення будівельних сумішей, яка складається з електромотора, який розташований над конусоподібним бункером із сполучним фланцем для кріплення труби змішувача і до якого зверху приєднаний міксер, а також знизу під'єднано шнековий насос, до труби змішувача підключена подача води, яка відрізняється тим, що електроживлення станції може здійснюватися як від 220 v, так і від 380 v, конусний бункер має більший діаметр прохідного отвору труби змішувача, рівний 93 мм, і виготовлений з нержавіючої сталі, виток на міксері змінений в протилежну сторону і виготовлений з нержавіючої сталі, подача води підключена до труби змішувача на більш високому рівні. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
