Клапан зворотний

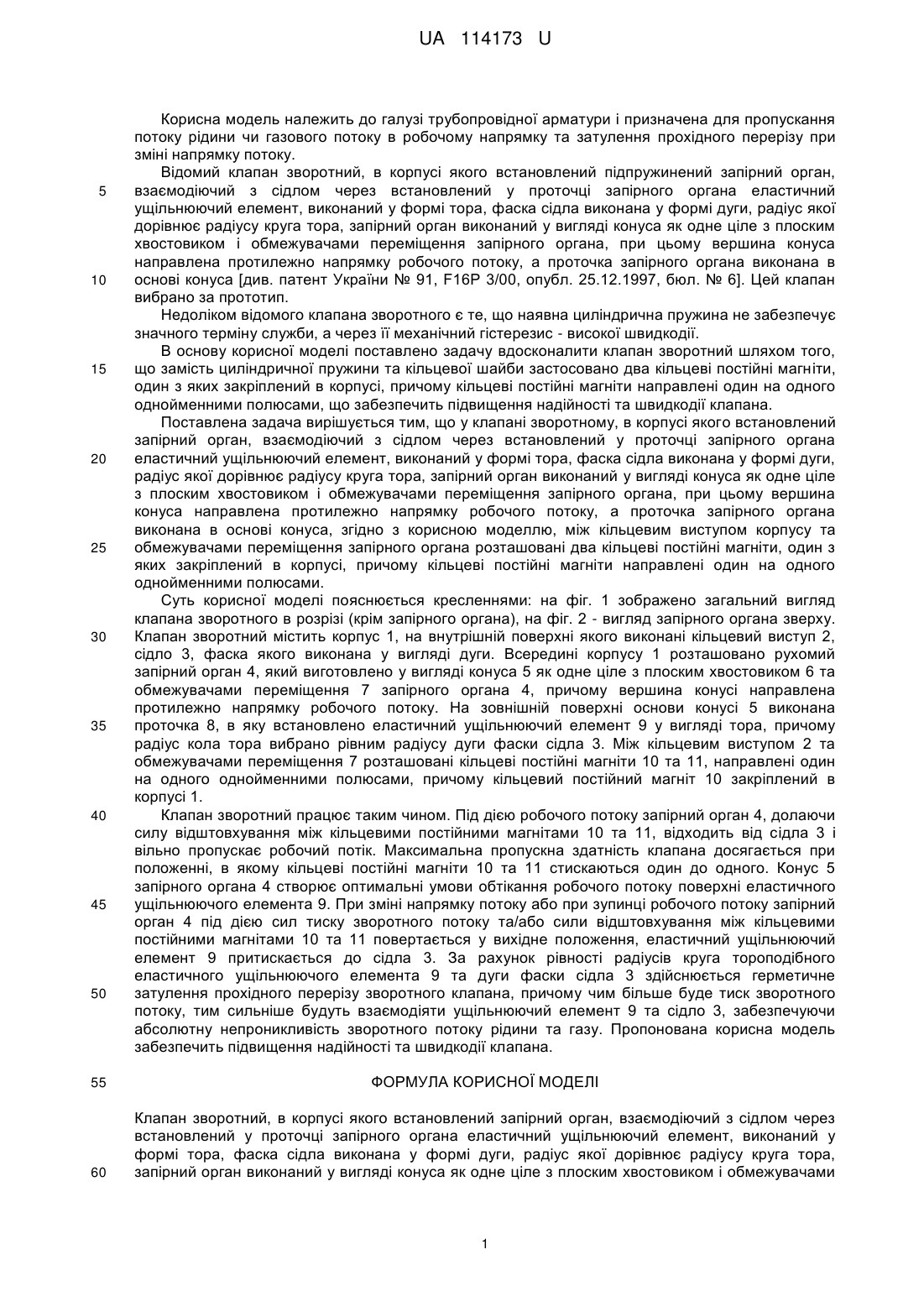

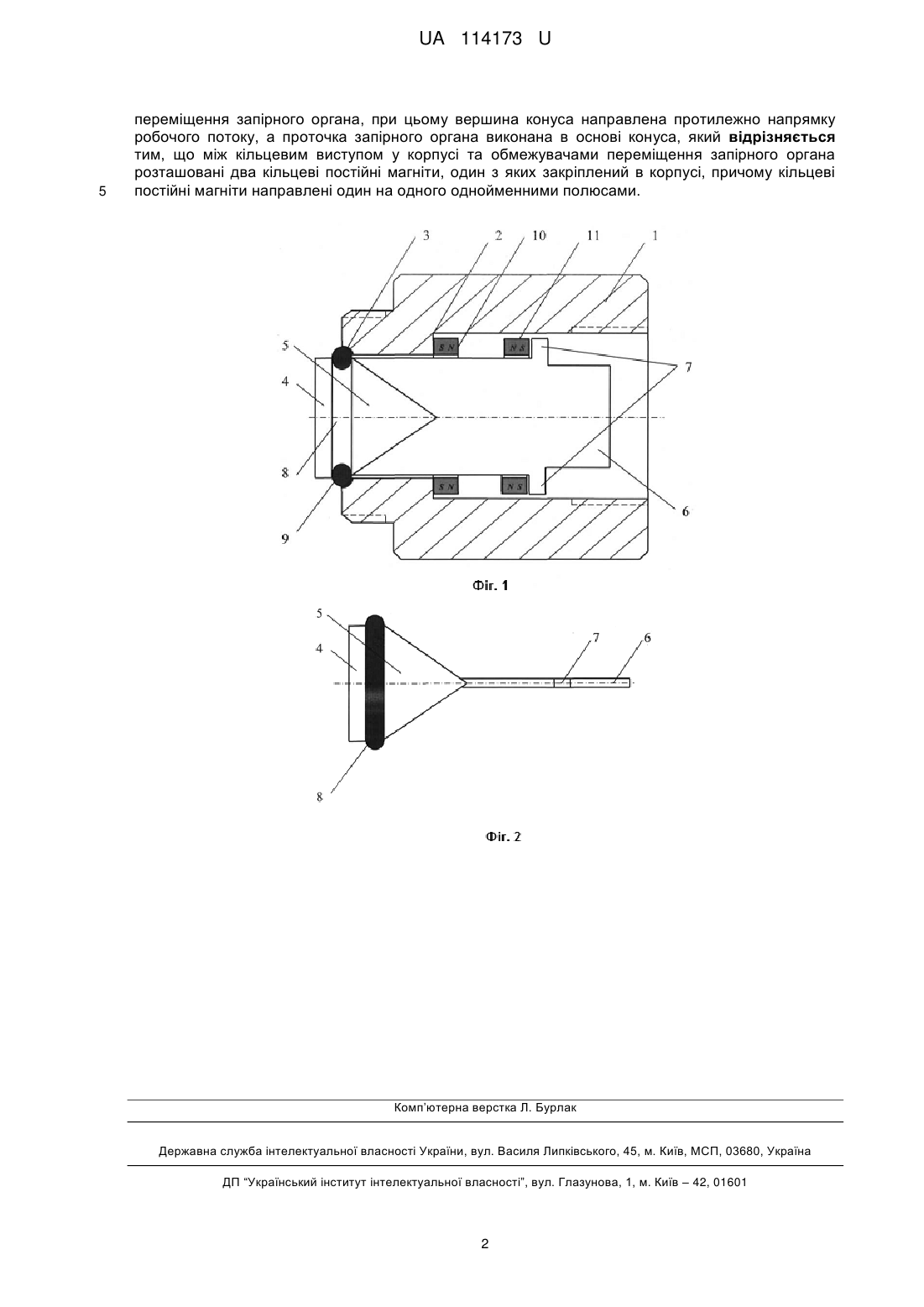

Реферат: UA 114173 U UA 114173 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі трубопровідної арматури і призначена для пропускання потоку рідини чи газового потоку в робочому напрямку та затулення прохідного перерізу при зміні напрямку потоку. Відомий клапан зворотний, в корпусі якого встановлений підпружинений запірний орган, взаємодіючий з сідлом через встановлений у проточці запірного органа еластичний ущільнюючий елемент, виконаний у формі тора, фаска сідла виконана у формі дуги, радіус якої дорівнює радіусу круга тора, запірний орган виконаний у вигляді конуса як одне ціле з плоским хвостовиком і обмежувачами переміщення запірного органа, при цьому вершина конуса направлена протилежно напрямку робочого потоку, а проточка запірного органа виконана в основі конуса [див. патент України № 91, F16P 3/00, опубл. 25.12.1997, бюл. № 6]. Цей клапан вибрано за прототип. Недоліком відомого клапана зворотного є те, що наявна циліндрична пружина не забезпечує значного терміну служби, а через її механічний гістерезис - високої швидкодії. В основу корисної моделі поставлено задачу вдосконалити клапан зворотний шляхом того, що замість циліндричної пружини та кільцевої шайби застосовано два кільцеві постійні магніти, один з яких закріплений в корпусі, причому кільцеві постійні магніти направлені один на одного однойменними полюсами, що забезпечить підвищення надійності та швидкодії клапана. Поставлена задача вирішується тим, що у клапані зворотному, в корпусі якого встановлений запірний орган, взаємодіючий з сідлом через встановлений у проточці запірного органа еластичний ущільнюючий елемент, виконаний у формі тора, фаска сідла виконана у формі дуги, радіус якої дорівнює радіусу круга тора, запірний орган виконаний у вигляді конуса як одне ціле з плоским хвостовиком і обмежувачами переміщення запірного органа, при цьому вершина конуса направлена протилежно напрямку робочого потоку, а проточка запірного органа виконана в основі конуса, згідно з корисною моделлю, між кільцевим виступом корпусу та обмежувачами переміщення запірного органа розташовані два кільцеві постійні магніти, один з яких закріплений в корпусі, причому кільцеві постійні магніти направлені один на одного однойменними полюсами. Суть корисної моделі пояснюється кресленнями: на фіг. 1 зображено загальний вигляд клапана зворотного в розрізі (крім запірного органа), на фіг. 2 - вигляд запірного органа зверху. Клапан зворотний містить корпус 1, на внутрішній поверхні якого виконані кільцевий виступ 2, сідло 3, фаска якого виконана у вигляді дуги. Всередині корпусу 1 розташовано рухомий запірний орган 4, який виготовлено у вигляді конуса 5 як одне ціле з плоским хвостовиком 6 та обмежувачами переміщення 7 запірного органа 4, причому вершина конусі направлена протилежно напрямку робочого потоку. На зовнішній поверхні основи конусі 5 виконана проточка 8, в яку встановлено еластичний ущільнюючий елемент 9 у вигляді тора, причому радіус кола тора вибрано рівним радіусу дуги фаски сідла 3. Між кільцевим виступом 2 та обмежувачами переміщення 7 розташовані кільцеві постійні магніти 10 та 11, направлені один на одного однойменними полюсами, причому кільцевий постійний магніт 10 закріплений в корпусі 1. Клапан зворотний працює таким чином. Під дією робочого потоку запірний орган 4, долаючи силу відштовхування між кільцевими постійними магнітами 10 та 11, відходить від сідла 3 і вільно пропускає робочий потік. Максимальна пропускна здатність клапана досягається при положенні, в якому кільцеві постійні магніти 10 та 11 стискаються один до одного. Конус 5 запірного органа 4 створює оптимальні умови обтікання робочого потоку поверхні еластичного ущільнюючого елемента 9. При зміні напрямку потоку або при зупинці робочого потоку запірний орган 4 під дією сил тиску зворотного потоку та/або сили відштовхування між кільцевими постійними магнітами 10 та 11 повертається у вихідне положення, еластичний ущільнюючий елемент 9 притискається до сідла 3. За рахунок рівності радіусів круга тороподібного еластичного ущільнюючого елемента 9 та дуги фаски сідла 3 здійснюється герметичне затулення прохідного перерізу зворотного клапана, причому чим більше буде тиск зворотного потоку, тим сильніше будуть взаємодіяти ущільнюючий елемент 9 та сідло 3, забезпечуючи абсолютну непроникливість зворотного потоку рідини та газу. Пропонована корисна модель забезпечить підвищення надійності та швидкодії клапана. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Клапан зворотний, в корпусі якого встановлений запірний орган, взаємодіючий з сідлом через встановлений у проточці запірного органа еластичний ущільнюючий елемент, виконаний у формі тора, фаска сідла виконана у формі дуги, радіус якої дорівнює радіусу круга тора, запірний орган виконаний у вигляді конуса як одне ціле з плоским хвостовиком і обмежувачами 1 UA 114173 U 5 переміщення запірного органа, при цьому вершина конуса направлена протилежно напрямку робочого потоку, а проточка запірного органа виконана в основі конуса, який відрізняється тим, що між кільцевим виступом у корпусі та обмежувачами переміщення запірного органа розташовані два кільцеві постійні магніти, один з яких закріплений в корпусі, причому кільцеві постійні магніти направлені один на одного однойменними полюсами. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
