Різець зі ступінчатим рифльованим сполученням

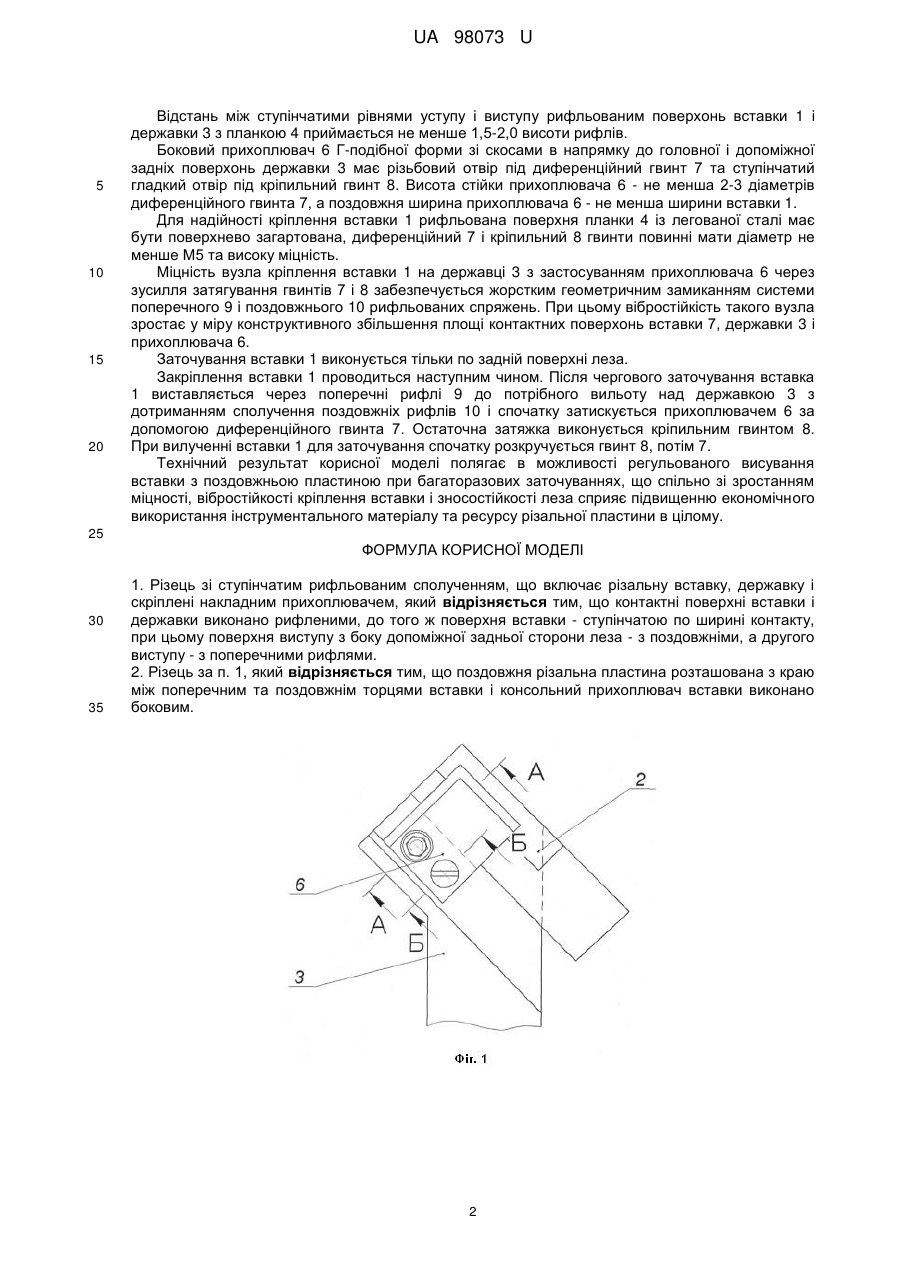

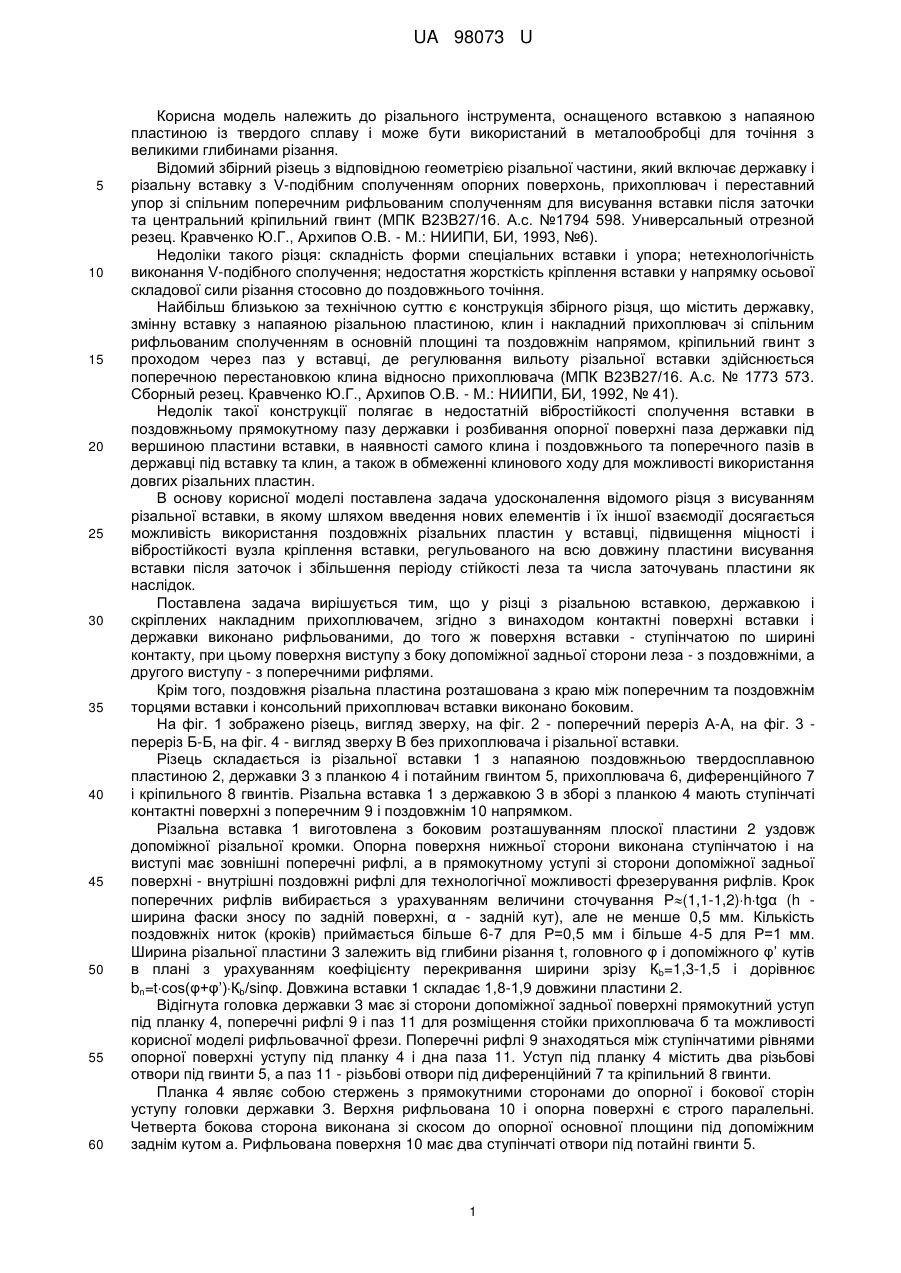

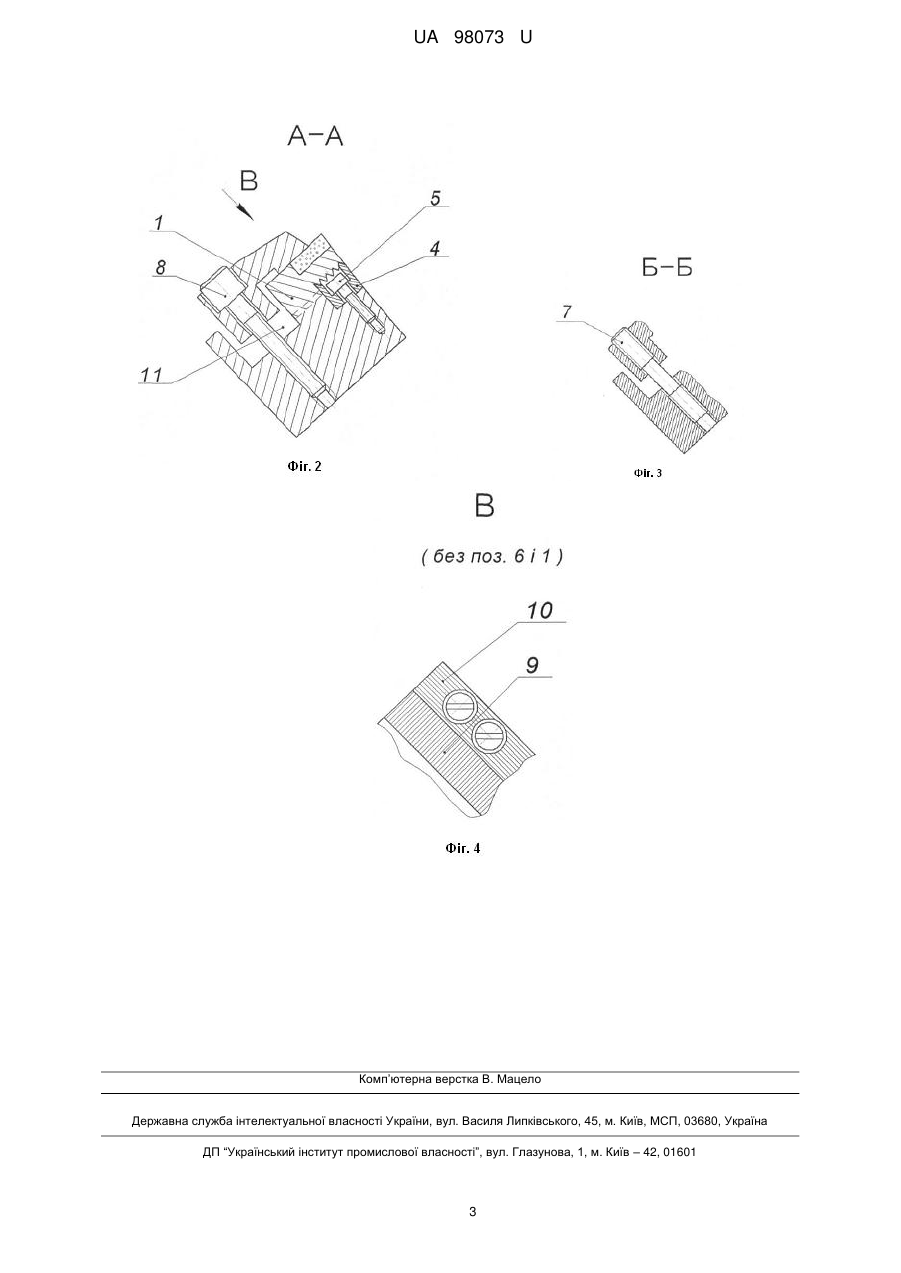

Реферат: Різець зі ступінчатим рифльованим сполученням включає різальну вставку, державку і скріплені накладним прихоплювачем. Контактні поверхні вставки і державки виконано рифльованими, до того ж поверхня вставки - ступінчатою по ширині контакту, при цьому поверхня виступу з боку допоміжної задньої сторони леза - з поздовжніми, а другого виступу - з поперечними рифлями. UA 98073 U (54) РІЗЕЦЬ ЗІ СТУПІНЧАТИМ РИФЛЬОВАНИМ СПОЛУЧЕННЯМ UA 98073 U UA 98073 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до різального інструмента, оснащеного вставкою з напаяною пластиною із твердого сплаву і може бути використаний в металообробці для точіння з великими глибинами різання. Відомий збірний різець з відповідною геометрією різальної частини, який включає державку і різальну вставку з V-подібним сполученням опорних поверхонь, прихоплювач і переставний упор зі спільним поперечним рифльованим сполученням для висування вставки після заточки та центральний кріпильний гвинт (МПК В23В27/16. А.с. №1794 598. Универсальный отрезной резец. Кравченко Ю.Г., Архипов О.В. - М.: НИИПИ, БИ, 1993, №6). Недоліки такого різця: складність форми спеціальних вставки і упора; нетехнологічність виконання V-подібного сполучення; недостатня жорсткість кріплення вставки у напрямку осьової складової сили різання стосовно до поздовжнього точіння. Найбільш близькою за технічною суттю є конструкція збірного різця, що містить державку, змінну вставку з напаяною різальною пластиною, клин і накладний прихоплювач зі спільним рифльованим сполученням в основній площині та поздовжнім напрямом, кріпильний гвинт з проходом через паз у вставці, де регулювання вильоту різальної вставки здійснюється поперечною перестановкою клина відносно прихоплювача (МПК В23В27/16. А.с. № 1773 573. Сборный резец. Кравченко Ю.Г., Архипов О.В. - М.: НИИПИ, БИ, 1992, № 41). Недолік такої конструкції полягає в недостатній вібростійкості сполучення вставки в поздовжньому прямокутному пазу державки і розбивання опорної поверхні паза державки під вершиною пластини вставки, в наявності самого клина і поздовжнього та поперечного пазів в державці під вставку та клин, а також в обмеженні клинового ходу для можливості використання довгих різальних пластин. В основу корисної моделі поставлена задача удосконалення відомого різця з висуванням різальної вставки, в якому шляхом введення нових елементів і їх іншої взаємодії досягається можливість використання поздовжніх різальних пластин у вставці, підвищення міцності і вібростійкості вузла кріплення вставки, регульованого на всю довжину пластини висування вставки після заточок і збільшення періоду стійкості леза та числа заточувань пластини як наслідок. Поставлена задача вирішується тим, що у різці з різальною вставкою, державкою і скріплених накладним прихоплювачем, згідно з винаходом контактні поверхні вставки і державки виконано рифльованими, до того ж поверхня вставки - ступінчатою по ширині контакту, при цьому поверхня виступу з боку допоміжної задньої сторони леза - з поздовжніми, а другого виступу - з поперечними рифлями. Крім того, поздовжня різальна пластина розташована з краю між поперечним та поздовжнім торцями вставки і консольний прихоплювач вставки виконано боковим. На фіг. 1 зображено різець, вигляд зверху, на фіг. 2 - поперечний переріз А-А, на фіг. 3 переріз Б-Б, на фіг. 4 - вигляд зверху В без прихоплювача і різальної вставки. Різець складається із різальної вставки 1 з напаяною поздовжньою твердосплавною пластиною 2, державки 3 з планкою 4 і потайним гвинтом 5, прихоплювача 6, диференційного 7 і кріпильного 8 гвинтів. Різальна вставка 1 з державкою 3 в зборі з планкою 4 мають ступінчаті контактні поверхні з поперечним 9 і поздовжнім 10 напрямком. Різальна вставка 1 виготовлена з боковим розташуванням плоскої пластини 2 уздовж допоміжної різальної кромки. Опорна поверхня нижньої сторони виконана ступінчатою і на виступі має зовнішні поперечні рифлі, а в прямокутному уступі зі сторони допоміжної задньої поверхні - внутрішні поздовжні рифлі для технологічної можливості фрезерування рифлів. Крок поперечних рифлів вибирається з урахуванням величини сточування Р(1,1-1,2)htgα (h ширина фаски зносу по задній поверхні, α - задній кут), але не менше 0,5 мм. Кількість поздовжніх ниток (кроків) приймається більше 6-7 для Р=0,5 мм і більше 4-5 для Р=1 мм. Ширина різальної пластини 3 залежить від глибини різання t, головного φ і допоміжного φ’ кутів в плані з урахуванням коефіцієнту перекривання ширини зрізу Кb=1,3-1,5 і дорівнює bn=tсоs(φ+φ’)Кb/sinφ. Довжина вставки 1 складає 1,8-1,9 довжини пластини 2. Відігнута головка державки 3 має зі сторони допоміжної задньої поверхні прямокутний уступ під планку 4, поперечні рифлі 9 і паз 11 для розміщення стойки прихоплювача б та можливості корисної моделі рифльовачної фрези. Поперечні рифлі 9 знаходяться між ступінчатими рівнями опорної поверхні уступу під планку 4 і дна паза 11. Уступ під планку 4 містить два різьбові отвори під гвинти 5, а паз 11 - різьбові отвори під диференційний 7 та кріпильний 8 гвинти. Планка 4 являє собою стержень з прямокутними сторонами до опорної і бокової сторін уступу головки державки 3. Верхня рифльована 10 і опорна поверхні є строго паралельні. Четверта бокова сторона виконана зі скосом до опорної основної площини під допоміжним заднім кутом a. Рифльована поверхня 10 має два ступінчаті отвори під потайні гвинти 5. 1 UA 98073 U 5 10 15 20 Відстань між ступінчатими рівнями уступу і виступу рифльованим поверхонь вставки 1 і державки 3 з планкою 4 приймається не менше 1,5-2,0 висоти рифлів. Боковий прихоплювач 6 Г-подібної форми зі скосами в напрямку до головної і допоміжної задніх поверхонь державки 3 має різьбовий отвір під диференційний гвинт 7 та ступінчатий гладкий отвір під кріпильний гвинт 8. Висота стійки прихоплювача 6 - не менша 2-3 діаметрів диференційного гвинта 7, а поздовжня ширина прихоплювача 6 - не менша ширини вставки 1. Для надійності кріплення вставки 1 рифльована поверхня планки 4 із легованої сталі має бути поверхнево загартована, диференційний 7 і кріпильний 8 гвинти повинні мати діаметр не менше М5 та високу міцність. Міцність вузла кріплення вставки 1 на державці 3 з застосуванням прихоплювача 6 через зусилля затягування гвинтів 7 і 8 забезпечується жорстким геометричним замиканням системи поперечного 9 і поздовжнього 10 рифльованих спряжень. При цьому вібростійкість такого вузла зростає у міру конструктивного збільшення площі контактних поверхонь вставки 7, державки 3 і прихоплювача 6. Заточування вставки 1 виконується тільки по задній поверхні леза. Закріплення вставки 1 проводиться наступним чином. Після чергового заточування вставка 1 виставляється через поперечні рифлі 9 до потрібного вильоту над державкою 3 з дотриманням сполучення поздовжніх рифлів 10 і спочатку затискується прихоплювачем 6 за допомогою диференційного гвинта 7. Остаточна затяжка виконується кріпильним гвинтом 8. При вилученні вставки 1 для заточування спочатку розкручується гвинт 8, потім 7. Технічний результат корисної моделі полягає в можливості регульованого висування вставки з поздовжньою пластиною при багаторазових заточуваннях, що спільно зі зростанням міцності, вібростійкості кріплення вставки і зносостійкості леза сприяє підвищенню економічного використання інструментального матеріалу та ресурсу різальної пластини в цілому. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Різець зі ступінчатим рифльованим сполученням, що включає різальну вставку, державку і скріплені накладним прихоплювачем, який відрізняється тим, що контактні поверхні вставки і державки виконано рифленими, до того ж поверхня вставки - ступінчатою по ширині контакту, при цьому поверхня виступу з боку допоміжної задньої сторони леза - з поздовжніми, а другого виступу - з поперечними рифлями. 2. Різець за п. 1, який відрізняється тим, що поздовжня різальна пластина розташована з краю між поперечним та поздовжнім торцями вставки і консольний прихоплювач вставки виконано боковим. 2 UA 98073 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
