Віброекструдер для формування плоских фібробетонних плит

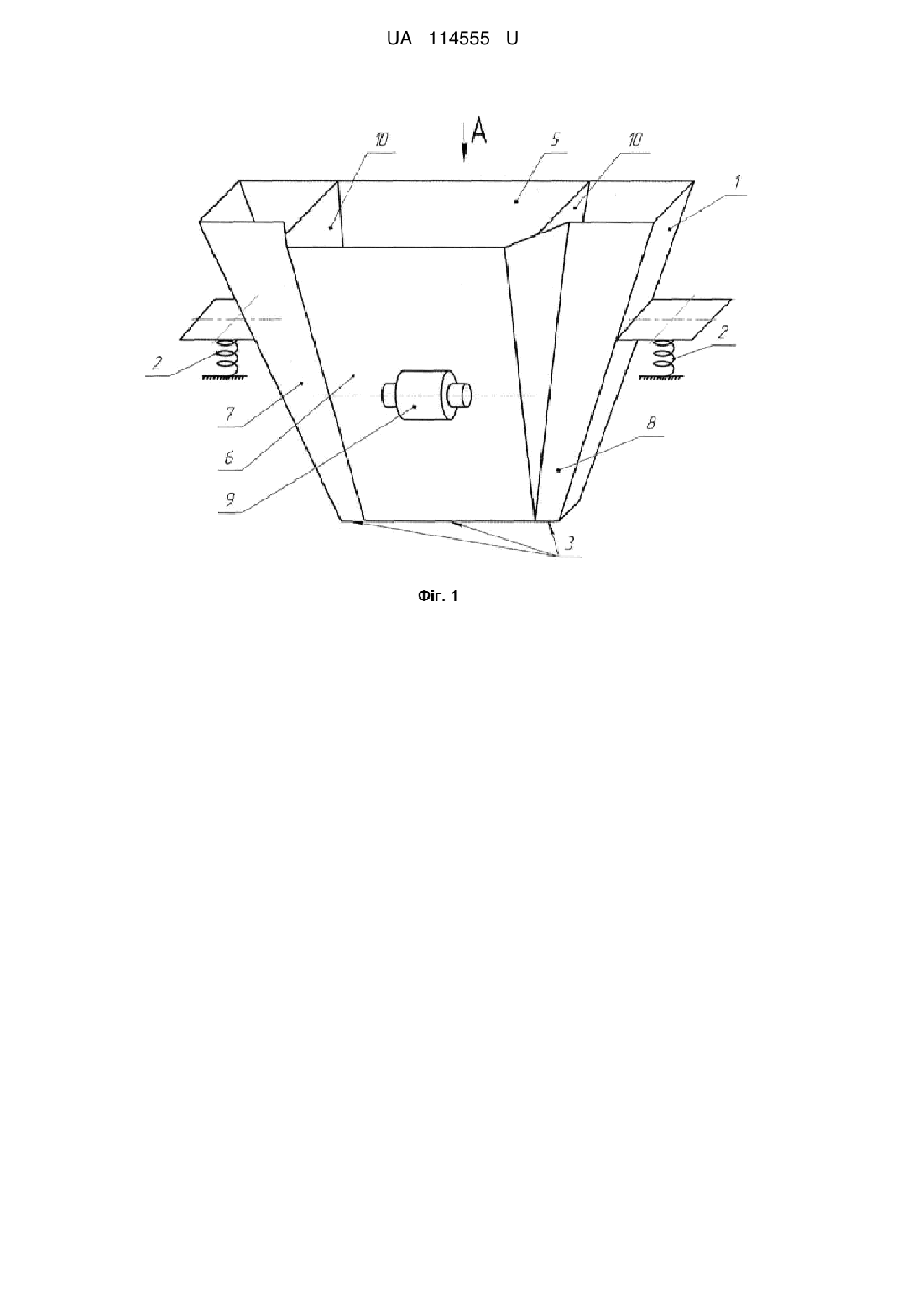

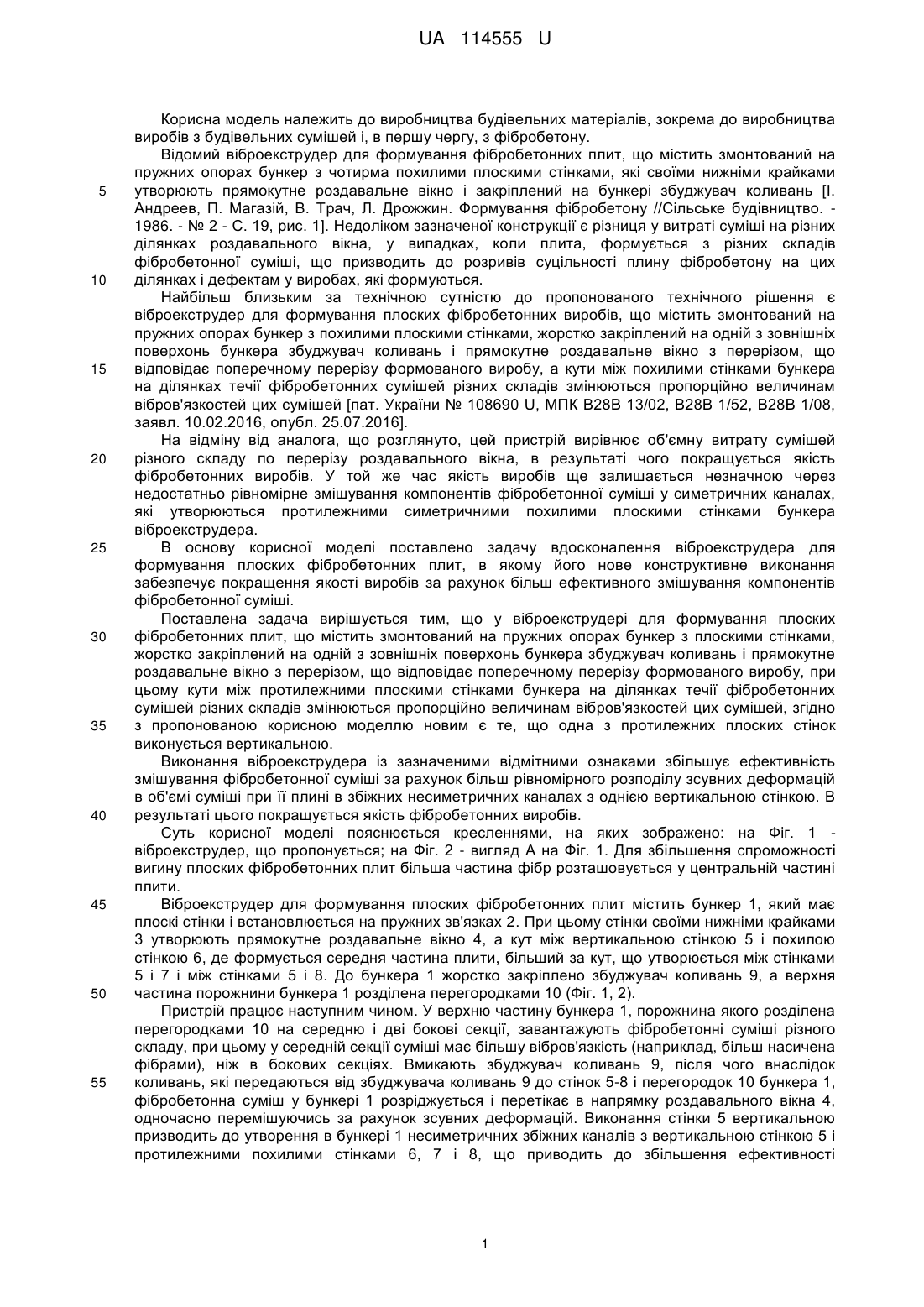

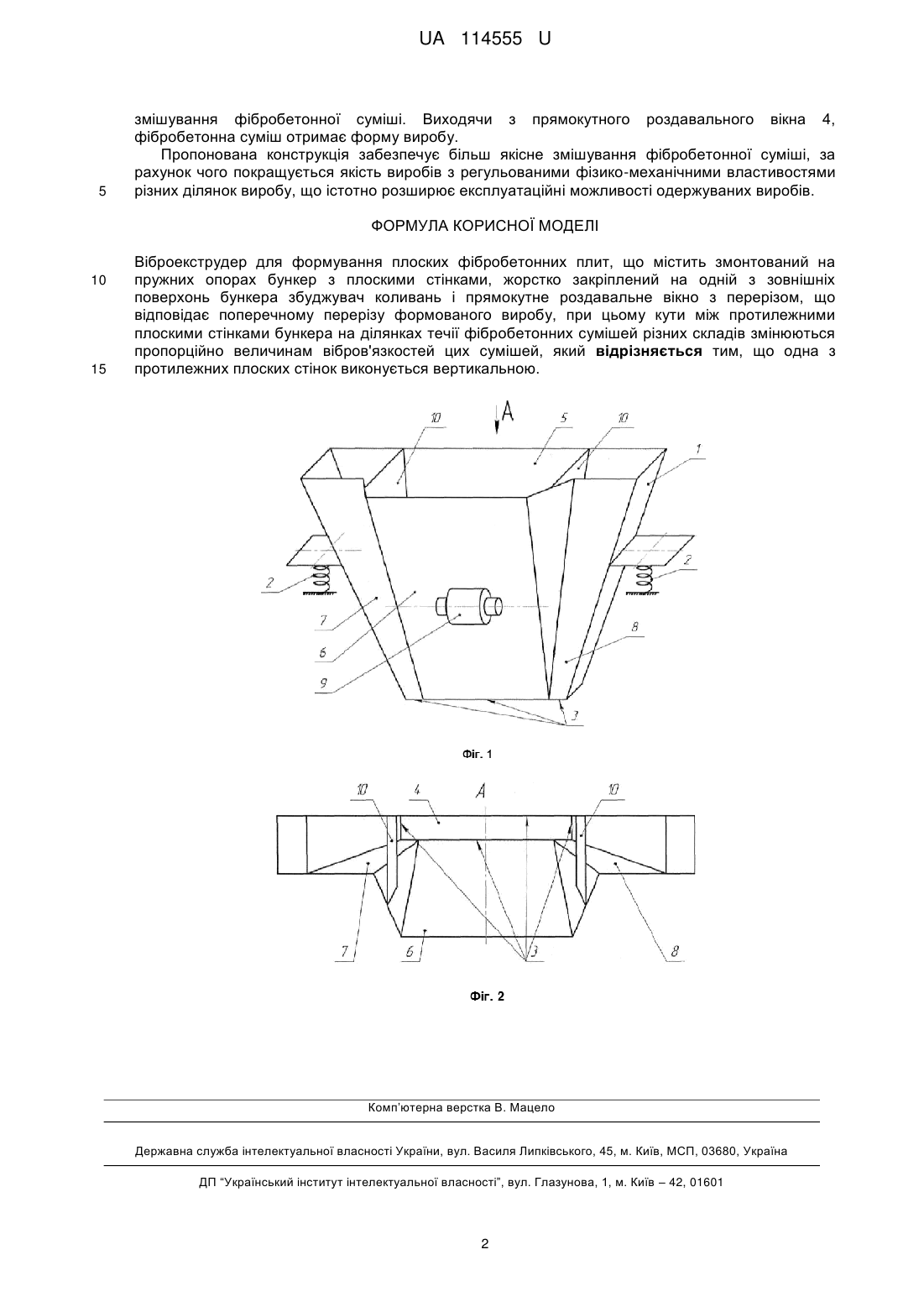

Реферат: Віброекструдер для формування плоских фібробетонних плит містить змонтований на пружних опорах бункер з плоскими стінками, жорстко закріплений на одній з зовнішніх поверхонь бункера збуджувач коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу. Кути між протилежними плоскими стінками бункера на ділянках течії фібробетонних сумішей різних складів змінюються пропорційно величинам вібров'язкостей цих сумішей. Одна з протилежних плоских стінок виконується вертикальною. UA 114555 U (12) UA 114555 U UA 114555 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва будівельних матеріалів, зокрема до виробництва виробів з будівельних сумішей і, в першу чергу, з фібробетону. Відомий віброекструдер для формування фібробетонних плит, що містить змонтований на пружних опорах бункер з чотирма похилими плоскими стінками, які своїми нижніми крайками утворюють прямокутне роздавальне вікно і закріплений на бункері збуджувач коливань [І. Андреев, П. Магазій, В. Трач, Л. Дрожжин. Формування фібробетону //Сільське будівництво. 1986. - № 2 - С. 19, рис. 1]. Недоліком зазначеної конструкції є різниця у витраті суміші на різних ділянках роздавального вікна, у випадках, коли плита, формується з різних складів фібробетонної суміші, що призводить до розривів суцільності плину фібробетону на цих ділянках і дефектам у виробах, які формуються. Найбільш близьким за технічною сутністю до пропонованого технічного рішення є віброекструдер для формування плоских фібробетонних виробів, що містить змонтований на пружних опорах бункер з похилими плоскими стінками, жорстко закріплений на одній з зовнішніх поверхонь бункера збуджувач коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу, а кути між похилими стінками бункера на ділянках течії фібробетонних сумішей різних складів змінюються пропорційно величинам вібров'язкостей цих сумішей [пат. України № 108690 U, МПК В28В 13/02, В28В 1/52, В28В 1/08, заявл. 10.02.2016, опубл. 25.07.2016]. На відміну від аналога, що розглянуто, цей пристрій вирівнює об'ємну витрату сумішей різного складу по перерізу роздавального вікна, в результаті чого покращується якість фібробетонних виробів. У той же час якість виробів ще залишається незначною через недостатньо рівномірне змішування компонентів фібробетонної суміші у симетричних каналах, які утворюються протилежними симетричними похилими плоскими стінками бункера віброекструдера. В основу корисної моделі поставлено задачу вдосконалення віброекструдера для формування плоских фібробетонних плит, в якому його нове конструктивне виконання забезпечує покращення якості виробів за рахунок більш ефективного змішування компонентів фібробетонної суміші. Поставлена задача вирішується тим, що у віброекструдері для формування плоских фібробетонних плит, що містить змонтований на пружних опорах бункер з плоскими стінками, жорстко закріплений на одній з зовнішніх поверхонь бункера збуджувач коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу, при цьому кути між протилежними плоскими стінками бункера на ділянках течії фібробетонних сумішей різних складів змінюються пропорційно величинам вібров'язкостей цих сумішей, згідно з пропонованою корисною моделлю новим є те, що одна з протилежних плоских стінок виконується вертикальною. Виконання віброекструдера із зазначеними відмітними ознаками збільшує ефективність змішування фібробетонної суміші за рахунок більш рівномірного розподілу зсувних деформацій в об'ємі суміші при її плині в збіжних несиметричних каналах з однією вертикальною стінкою. В результаті цього покращується якість фібробетонних виробів. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 віброекструдер, що пропонується; на Фіг. 2 - вигляд А на Фіг. 1. Для збільшення спроможності вигину плоских фібробетонних плит більша частина фібр розташовується у центральній частині плити. Віброекструдер для формування плоских фібробетонних плит містить бункер 1, який має плоскі стінки і встановлюється на пружних зв'язках 2. При цьому стінки своїми нижніми крайками 3 утворюють прямокутне роздавальне вікно 4, а кут між вертикальною стінкою 5 і похилою стінкою 6, де формується середня частина плити, більший за кут, що утворюється між стінками 5 і 7 і між стінками 5 і 8. До бункера 1 жорстко закріплено збуджувач коливань 9, а верхня частина порожнини бункера 1 розділена перегородками 10 (Фіг. 1, 2). Пристрій працює наступним чином. У верхню частину бункера 1, порожнина якого розділена перегородками 10 на середню і дві бокові секції, завантажують фібробетонні суміші різного складу, при цьому у середній секції суміші має більшу вібров'язкість (наприклад, більш насичена фібрами), ніж в бокових секціях. Вмикають збуджувач коливань 9, після чого внаслідок коливань, які передаються від збуджувача коливань 9 до стінок 5-8 і перегородок 10 бункера 1, фібробетонна суміш у бункері 1 розріджується і перетікає в напрямку роздавального вікна 4, одночасно перемішуючись за рахунок зсувних деформацій. Виконання стінки 5 вертикальною призводить до утворення в бункері 1 несиметричних збіжних каналів з вертикальною стінкою 5 і протилежними похилими стінками 6, 7 і 8, що приводить до збільшення ефективності 1 UA 114555 U 5 змішування фібробетонної суміші. Виходячи з прямокутного роздавального вікна 4, фібробетонна суміш отримає форму виробу. Пропонована конструкція забезпечує більш якісне змішування фібробетонної суміші, за рахунок чого покращується якість виробів з регульованими фізико-механічними властивостями різних ділянок виробу, що істотно розширює експлуатаційні можливості одержуваних виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Віброекструдер для формування плоских фібробетонних плит, що містить змонтований на пружних опорах бункер з плоскими стінками, жорстко закріплений на одній з зовнішніх поверхонь бункера збуджувач коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу, при цьому кути між протилежними плоскими стінками бункера на ділянках течії фібробетонних сумішей різних складів змінюються пропорційно величинам вібров'язкостей цих сумішей, який відрізняється тим, що одна з протилежних плоских стінок виконується вертикальною. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
