Апарат псевдозрідженого шару

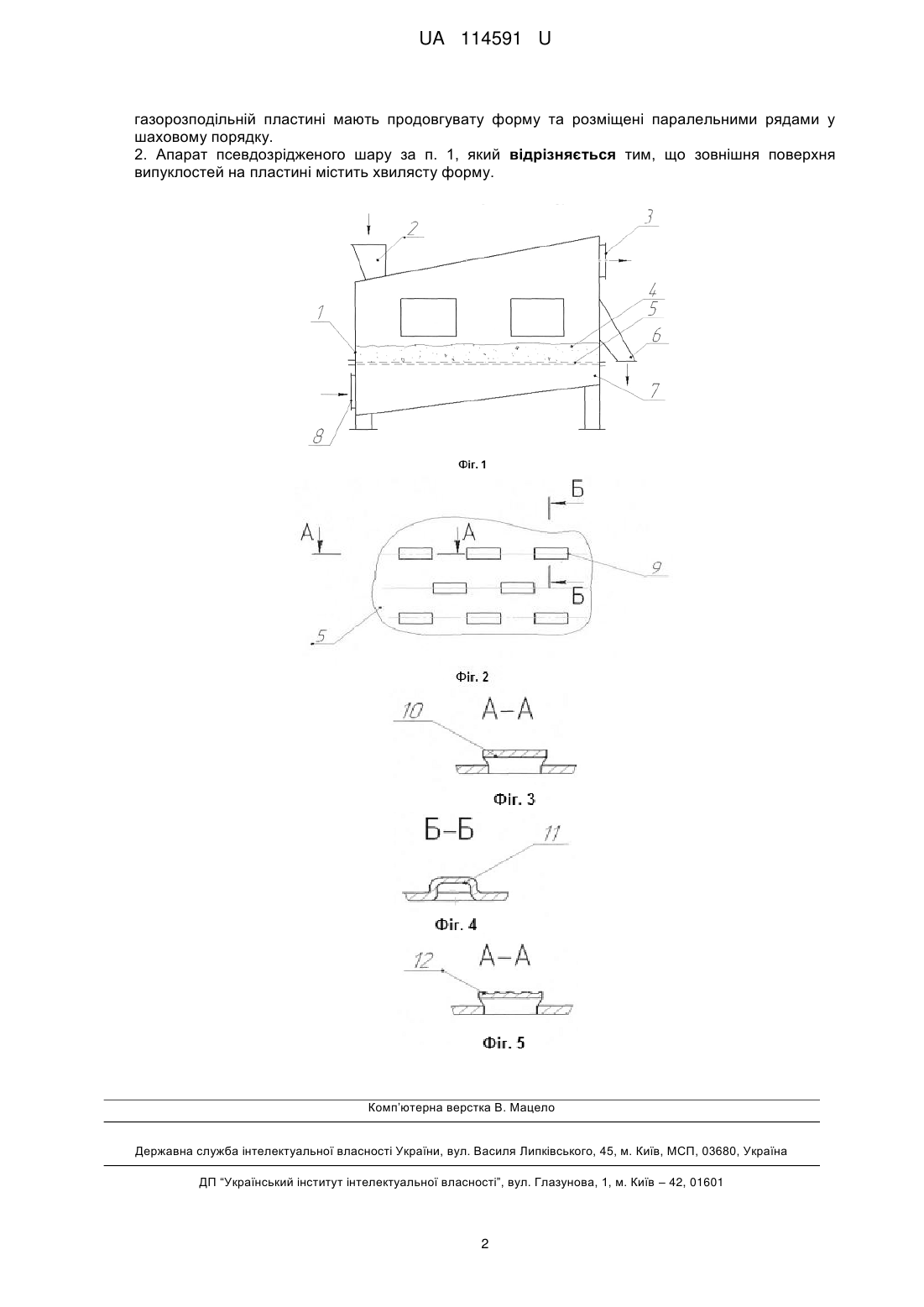

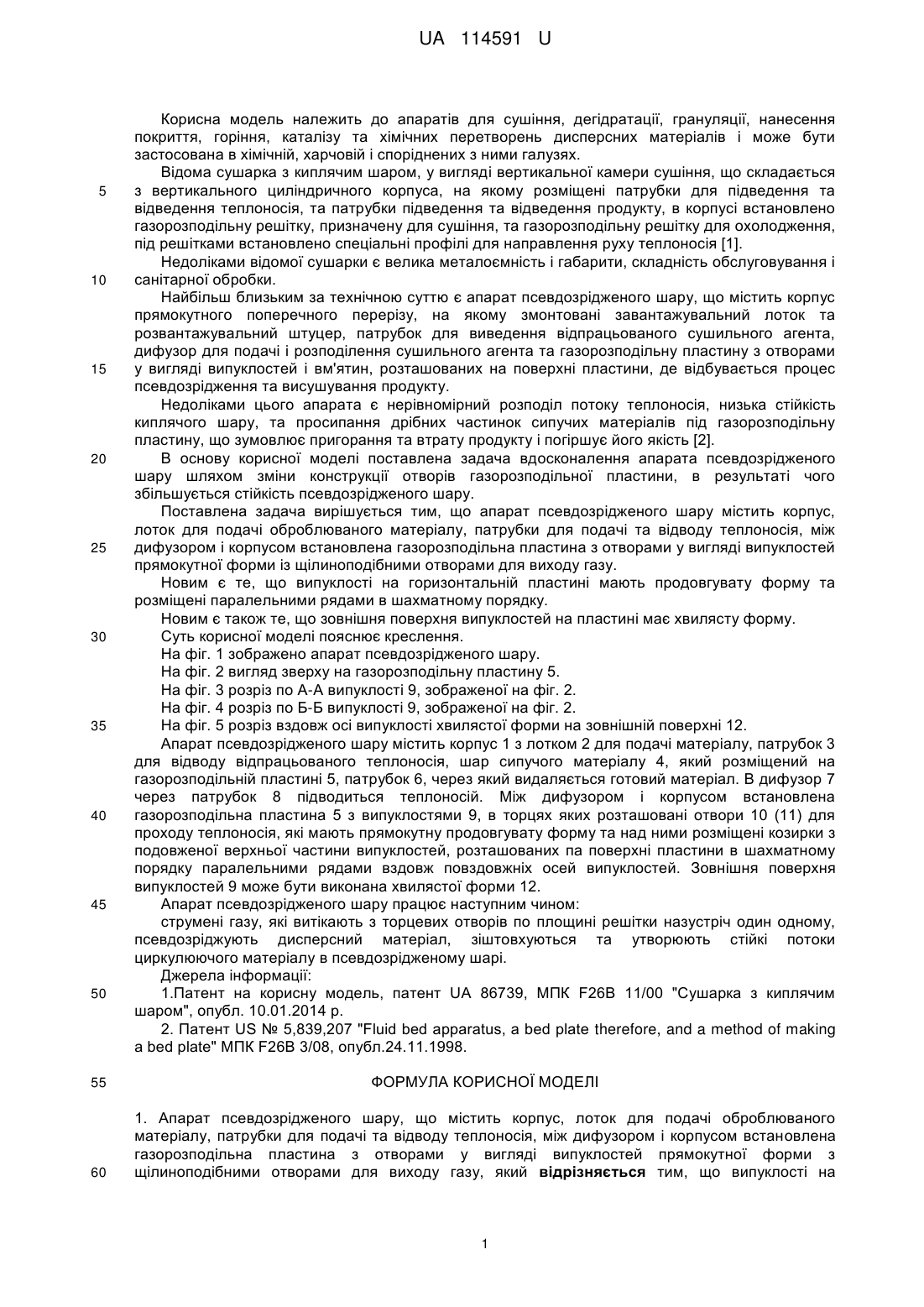

Реферат: Апарат псевдозрідженого шару містить корпус, лоток для подачі оброблюваного матеріалу, патрубки для подачі та відводу теплоносія, між дифузором і корпусом встановлена газорозподільна пластина з отворами у вигляді випуклостей прямокутної форми з щілиноподібними отворами для виходу газу. Випуклості на газорозподільній пластині мають продовгувату форму та розміщені паралельними рядами у шаховому порядку. UA 114591 U (54) АПАРАТ ПСЕВДОЗРІДЖЕНОГО ШАРУ UA 114591 U UA 114591 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до апаратів для сушіння, дегідратації, грануляції, нанесення покриття, горіння, каталізу та хімічних перетворень дисперсних матеріалів і може бути застосована в хімічній, харчовій і споріднених з ними галузях. Відома сушарка з киплячим шаром, у вигляді вертикальної камери сушіння, що складається з вертикального циліндричного корпуса, на якому розміщені патрубки для підведення та відведення теплоносія, та патрубки підведення та відведення продукту, в корпусі встановлено газорозподільну решітку, призначену для сушіння, та газорозподільну решітку для охолодження, під решітками встановлено спеціальні профілі для направлення руху теплоносія [1]. Недоліками відомої сушарки є велика металоємність і габарити, складність обслуговування і санітарної обробки. Найбільш близьким за технічною суттю є апарат псевдозрідженого шару, що містить корпус прямокутного поперечного перерізу, на якому змонтовані завантажувальний лоток та розвантажувальний штуцер, патрубок для виведення відпрацьованого сушильного агента, дифузор для подачі і розподілення сушильного агента та газорозподільну пластину з отворами у вигляді випуклостей і вм'ятин, розташованих на поверхні пластини, де відбувається процес псевдозрідження та висушування продукту. Недоліками цього апарата є нерівномірний розподіл потоку теплоносія, низька стійкість киплячого шару, та просипання дрібних частинок сипучих матеріалів під газорозподільну пластину, що зумовлює пригорання та втрату продукту і погіршує його якість [2]. В основу корисної моделі поставлена задача вдосконалення апарата псевдозрідженого шару шляхом зміни конструкції отворів газорозподільної пластини, в результаті чого збільшується стійкість псевдозрідженого шару. Поставлена задача вирішується тим, що апарат псевдозрідженого шару містить корпус, лоток для подачі оброблюваного матеріалу, патрубки для подачі та відводу теплоносія, між дифузором і корпусом встановлена газорозподільна пластина з отворами у вигляді випуклостей прямокутної форми із щілиноподібними отворами для виходу газу. Новим є те, що випуклості на горизонтальній пластині мають продовгувату форму та розміщені паралельними рядами в шахматному порядку. Новим є також те, що зовнішня поверхня випуклостей на пластині має хвилясту форму. Суть корисної моделі пояснює креслення. На фіг. 1 зображено апарат псевдозрідженого шару. На фіг. 2 вигляд зверху на газорозподільну пластину 5. На фіг. 3 розріз по А-А випуклості 9, зображеної на фіг. 2. На фіг. 4 розріз по Б-Б випуклості 9, зображеної на фіг. 2. На фіг. 5 розріз вздовж осі випуклості хвилястої форми на зовнішній поверхні 12. Апарат псевдозрідженого шару містить корпус 1 з лотком 2 для подачі матеріалу, патрубок 3 для відводу відпрацьованого теплоносія, шар сипучого матеріалу 4, який розміщений на газорозподільній пластині 5, патрубок 6, через який видаляється готовий матеріал. В дифузор 7 через патрубок 8 підводиться теплоносій. Між дифузором і корпусом встановлена газорозподільна пластина 5 з випуклостями 9, в торцях яких розташовані отвори 10 (11) для проходу теплоносія, які мають прямокутну продовгувату форму та над ними розміщені козирки з подовженої верхньої частини випуклостей, розташованих па поверхні пластини в шахматному порядку паралельними рядами вздовж повздовжніх осей випуклостей. Зовнішня поверхня випуклостей 9 може бути виконана хвилястої форми 12. Апарат псевдозрідженого шapy працює наступним чином: струмені газу, які витікають з торцевих отворів по площині решітки назустріч один одному, псевдозріджують дисперсний матеріал, зіштовхуються та утворюють стійкі потоки циркулюючого матеріалу в псевдозрідженому шарі. Джерела інформації: 1.Патент на корисну модель, патент UA 86739, МПК F26B 11/00 "Сушарка з киплячим шаром", опубл. 10.01.2014 p. 2. Патент US № 5,839,207 "Fluid bed apparatus, a bed plate therefore, and a method of making a bed plate" МПК F26B 3/08, опубл.24.11.1998. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Апарат псевдозрідженого шару, що містить корпус, лоток для подачі оброблюваного матеріалу, патрубки для подачі та відводу теплоносія, між дифузором і корпусом встановлена газорозподільна пластина з отворами у вигляді випуклостей прямокутної форми з щілиноподібними отворами для виходу газу, який відрізняється тим, що випуклості на 1 UA 114591 U газорозподільній пластині мають продовгувату форму та розміщені паралельними рядами у шаховому порядку. 2. Апарат псевдозрідженого шару за п. 1, який відрізняється тим, що зовнішня поверхня випуклостей на пластині містить хвилясту форму. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
