Полімерний ізолятор

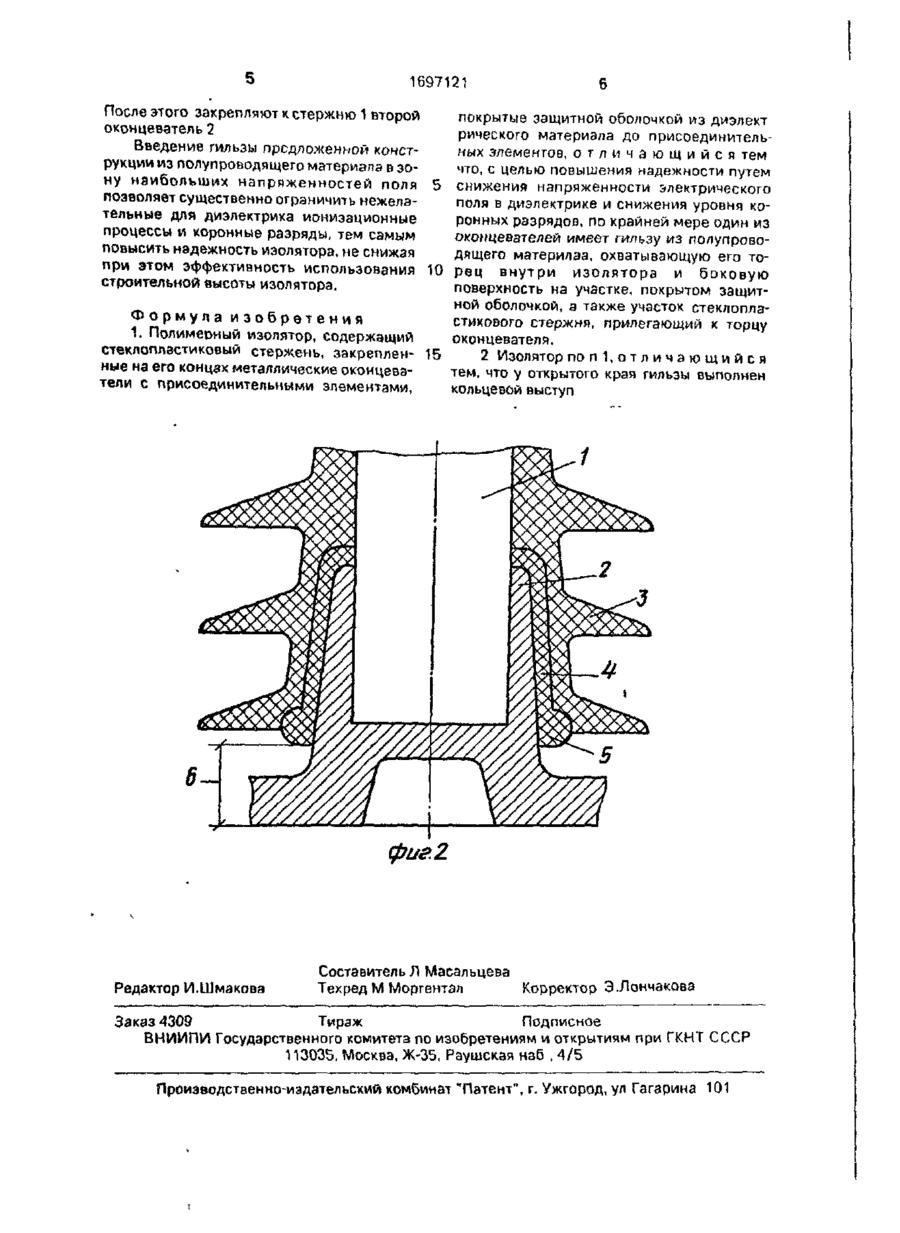

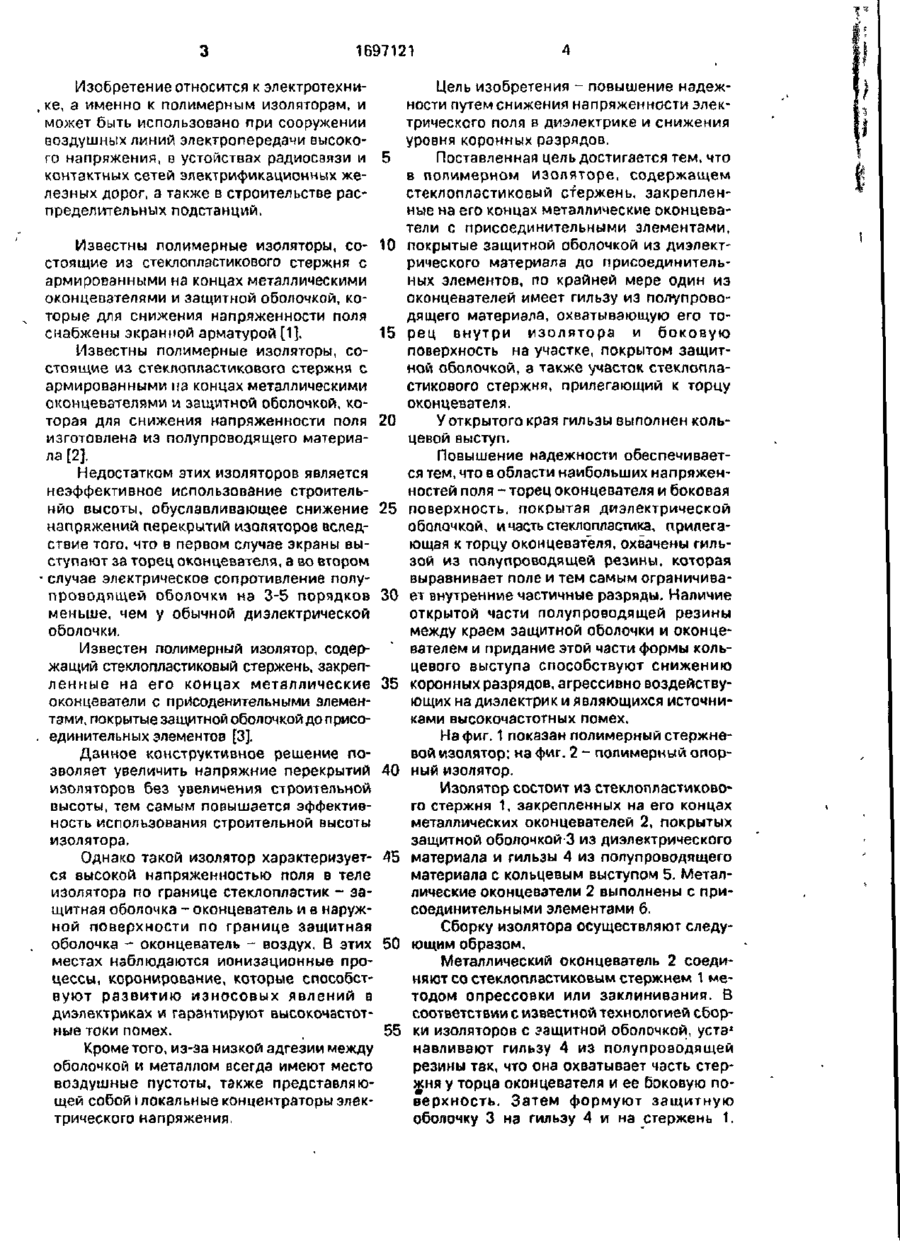

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (5П5 И 01 В 17/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТИ1ИЯМ И ОТКРЫТИЯМ ПРИ ГКЧТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4690861/07 (22)11.05.89 (46)07.12.91. Бюл. N J 4 5 (71) Специальное конструкторско-технологическое бюро по изоляторам и арматуре Всесоюзного производственного объединения " Союззлектросетьизоляция" (72) Е.Д Ким, В Н Соломэтов, Ю Н Яшин, В А Аксенов и Н.С Шупик (53)621.315(088.8) (56) Авторское свидетельство СССР fsfe 664226, кл. Н 01 В 17/20, 1977. * Патент Великобритании № 2117983, кл. Н01 В 17/02,1983. Заявка Франции Ыг 2525021. кл. Н01 8 17/20,1983 ч (54) ПОЛИМЕРНЫЙ ИЗОЛЯТОР (57) Изобретение относится к электротехнике и может быть использовано при сооружении воздушных линий электропередачи ч а высокого напряжения, в устройствах радиосвязи и контактных сетей электрифицирован ных железных дорог а также в строительстве распределительных подстанций Цель - повышение надежности путем снижения напряженности электрического поля в диэлектрике и снижения уровня коронных разрядов Изолятор содержит стеклопластиковый стержень 1 и закрепленные на его концах металлические оконцеватели 2 с присоединительными элементами 6, покрытые защитной оболочкой 3 из диэлектрического полимерного материала до присоединительных участков По крайней ме ре один из оконцевателей 2 снабжен гильзой 4 из полупроводящего материала, охватывающий его тстец и боковые поверхности на участке, покрытом защитной оболочкой 3, а также участок стеклопластикового стержня 1 прилегающий к торцу оконцевателя 2 1 з п ф-лы, 2 ил с 1697121 Цель изобретения - повышение надежИзобретение относится к электротехниности путем снижения напряженности элекке, а именно к полимерным изоляторам, и трического поля в диэлектрике и снижения может быть использовано при сооружении уровня коронных разрядов. воздушных линий электропередачи высокоПоставленная цель достигается тем, что го напряжения, о устойствах радиосвязи и 5 контактных сетей электрификационных жев полимерном изоляторе, содержащем стеклопластиковый стержень, закрепленлезных дорог, а также в строительстве расные на его концах металлические оконцевапределительных подстанций. тели с присоединительными элементами, Известны полимерные изоляторы, со- 10 покрытые защитной оболочкой из диэлектрического материала до присоединительстоящие из стеклопластикового стержня с ных элементов, по крайней мере один из армированными на концах металлическими оконцевэтелей имеет гильзу из полупровооконцевателями и защитной оболочкой, кодящего материала, охватывающую его тоторые для снижения напряженности поля 15 рец внутри изолятора и боковую снабжены экранной арматурой [1]. поверхность на участке, покрытом защитИзвестны полимерные изоляторы, соной оболочкой, з также участок стеклопластоящие из стеклопластикового стержня с стикового стержня, прилегающий к торцу армированными па концах металлическими оконцевателя. оконцевателями и защитной оболочкой, которая для снижения напряженности поля 20 У открытого края гильзы выполнен кольизготовлена из полупроводящего материацевой выступ. ла [2], Повышение надежности обеспечивается тем, что в области наибольших напряженНедостатком этих изоляторов является ностей поля - торец оконцевателя и боковая неэффективное использование строительнйо высоты, обуславливающее снижение 25 поверхность, покрытая диэлектрической оболочкой, и часть стеклопластика, прилеганапряжений перекрытий изоляторов вследющая к торцу оконцевателя, охвачены гильствие того, что в первом случае экраны вызой из попупро водя щей резины, которая ступают за торец оконцевателя, а во втором выравнивает поле и тем самым ограничива• случае электрическое сопротивление полупроводящей оболочки на 3-5 порядков 30 ет внутренние частичные разряды. Наличие открытой части полупроводящей резины меньше, чем у обычной диэлектрической между краем защитной оболочки и оконцеоболочки. вателем и придание этой части формы кольИзвестен полимерный изолятор, содерцевого выступа способствуют снижению жащий стеклопластиковый стержень, закреп35 коронных разрядов, агрессивно воздействуленные на его концах металлические ющих на диэлектрик и являющихся источниоконцеватели с прйсоденительными элеменками высокочастотных помех. тами, покрытые защитной оболочкой до присоединительных элементов [3]. На фиг. 1 показан полимерный стержневой изолятор; на фиг. 2 - полимерный опорДанное конструктивное решение позволяет увеличить напряжние перекрытий 40 ный изолятор. изоляторов без увеличения строительной Изолятор состоит из стеклопластикововысоты, тем самым повышается эффективго стержня 1, закрепленных на его концах ность использования строительной высоты металлических оконцевателей 2, покрытых изолятора. защитной оболочкой 3 из диэлектрического Однако такой изолятор характеризует- 45 материала и гильзы 4 из полупроводящего материала с кольцевым выступом 5. Метался высокой напряженностью поля в теле лические оконцеватели 2 выполнены с приизолятора по границе стеклопластик - засоединительными элементами 6. щитная оболочка - оконцеватель и в наружной поверхности по границе защитная Сборку изолятора осуществляют следуоболочка - оконцеватель - воздух. В этих 50 ющим образом. местах наблюдаются ионизационные проМеталлический оконцеватель 2 соедицессы, коронирование, которые способстняют со стеклопластиковым стержнем 1 мевуют развитию иэносовых явлений в тодом опрессовки или заклинивания. В диэлектриках и гарантируют высокочастотсоответствии с известной технологией сборные токи помех. 55 ки изоляторов с защитной оболочкой, уста1 навливают гильзу 4 из полупроводящей Кроме того, из-за низкой адгезии между резины так, что она охватывает часть стероболочкой и металлом всегда имеют место жня у торца оконцевателя и ее боковую повоздушные пустоты, также представляюверхность. Затем формуют защитную щей собой I локальные концентраторы элекоболочку 3 на гильзу 4 и на стержень 1. трического напряжения. 1697121 После этого закрепляют к стержню 1 второй оконцеватель 2 Введение гильзы предложенной конструкции из полупроводящего материала в зону наибольших напряженностей поля позволяет существенно ограничить нежелательные для диэлектриха ионизационные процессы и коронные разряды, тем самым повысить надежность изолятора, не снижая при этом эффективность использования 10 строительной высоты изолятора. покрытые защитной оболочкой из диэлект рического материала до присоединительных элементов, о т л и ч а ю щ и й с я тем что, с целью повышения надежности путем снижения напряженности электрического поля в диэлектрике и снижения уровня коронных разрядов, по крайней мере один из окоицевателей имеет гильзу из полупроводящего материлаа, охватывающую его торец внутри изолятора и боковую поверхность на участке, покрытом защитной оболочкой, а также участок стеклоплаФормула изобретения стикового стержня, прилегающий к торцу 1. Полимерный изолятор, содержащий оконцевателя. стеклоппастикоеый стержень, закреплен- 15 2 Изолятор поп 1 , о т л и ч а ю щ и й с я ные на его концах металлические оконцеватем, что у открытого края гильзы выполнен тели с присоединительными элементами, кольцевой выступ Редактор И.Шмакова Составитель Л Масальцева Техред М Моргентал Корректор Э.Лончакова Заказ 4309 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина 101
