Привід в’язальної каретки рукавичного автомата

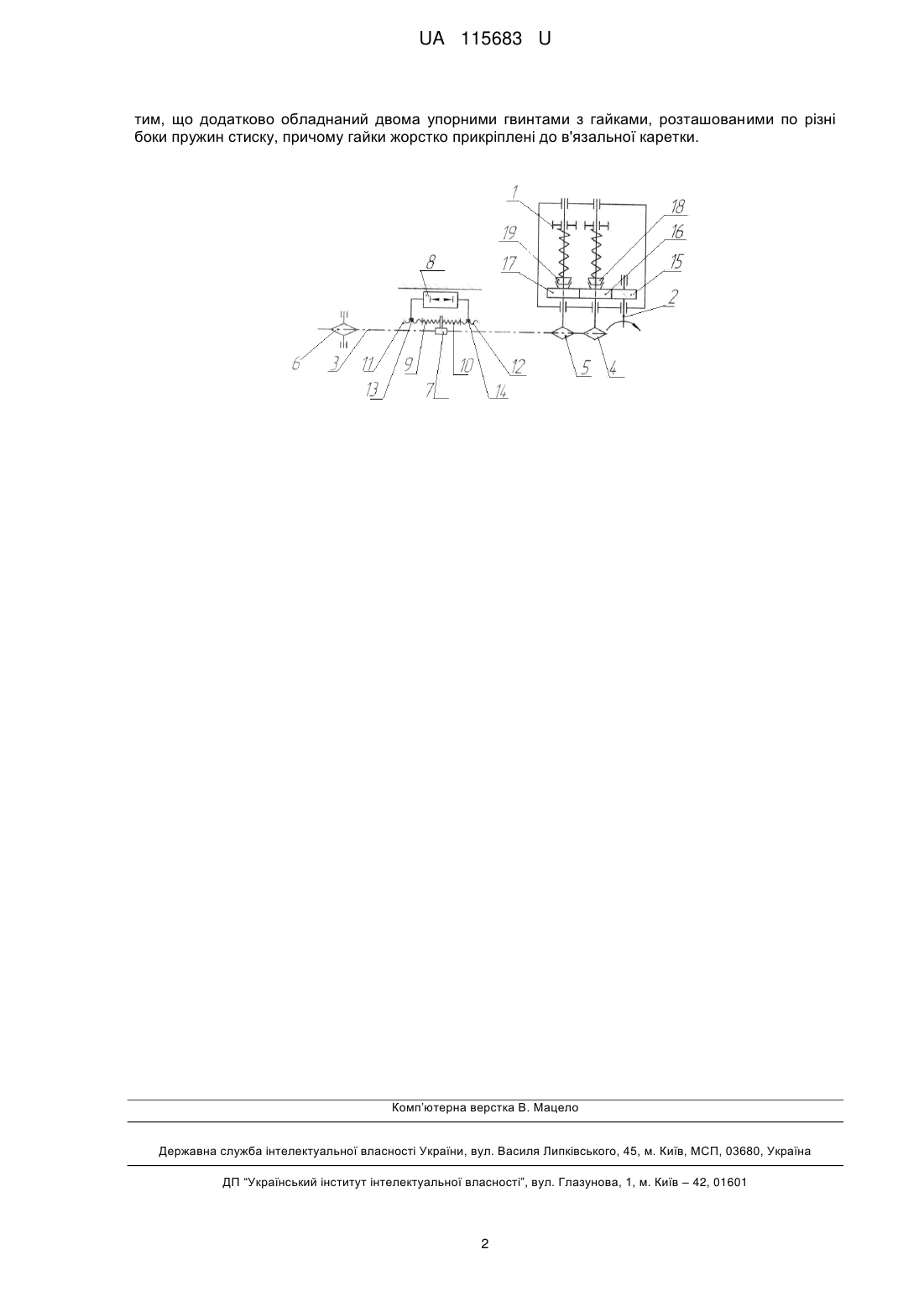

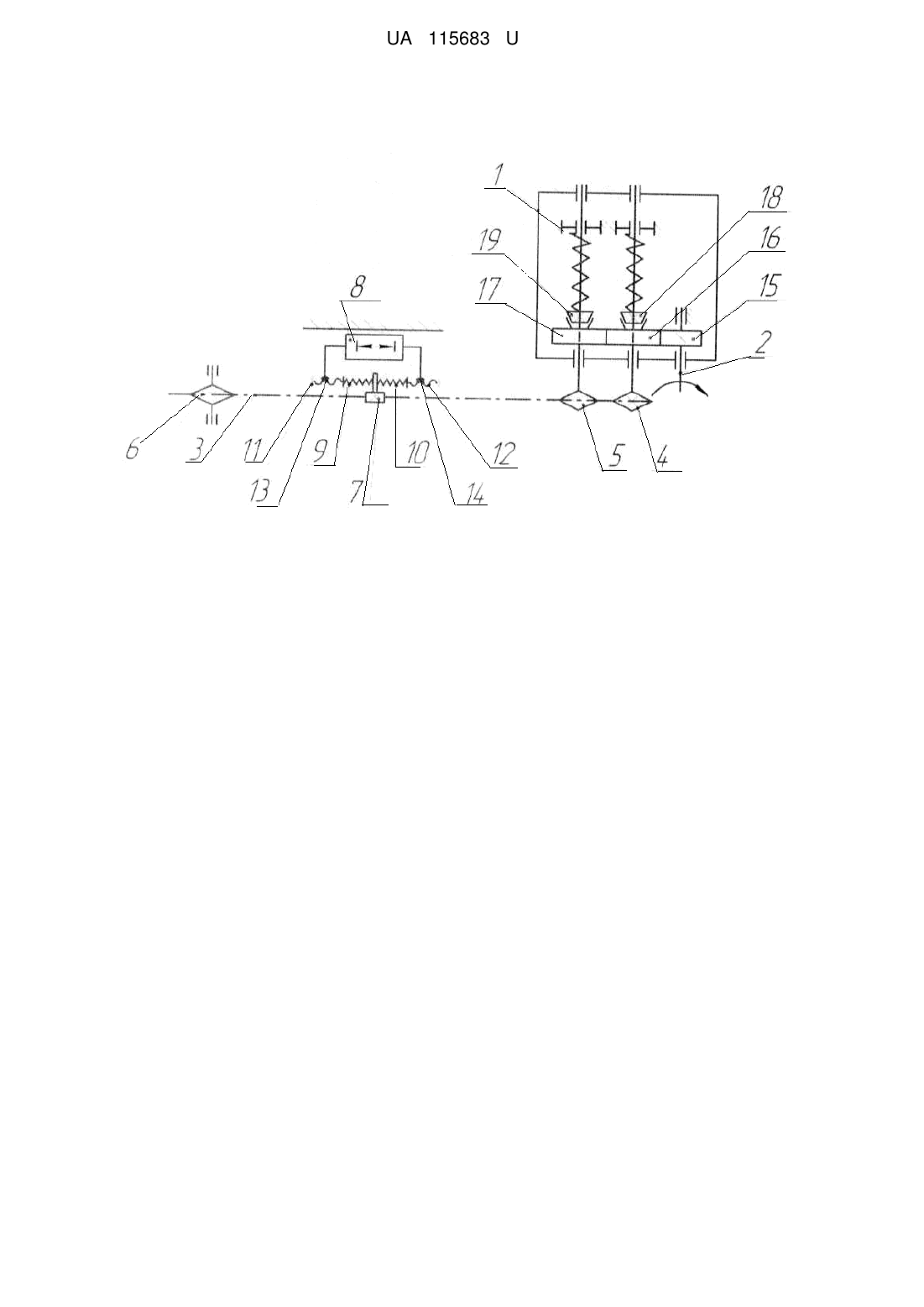

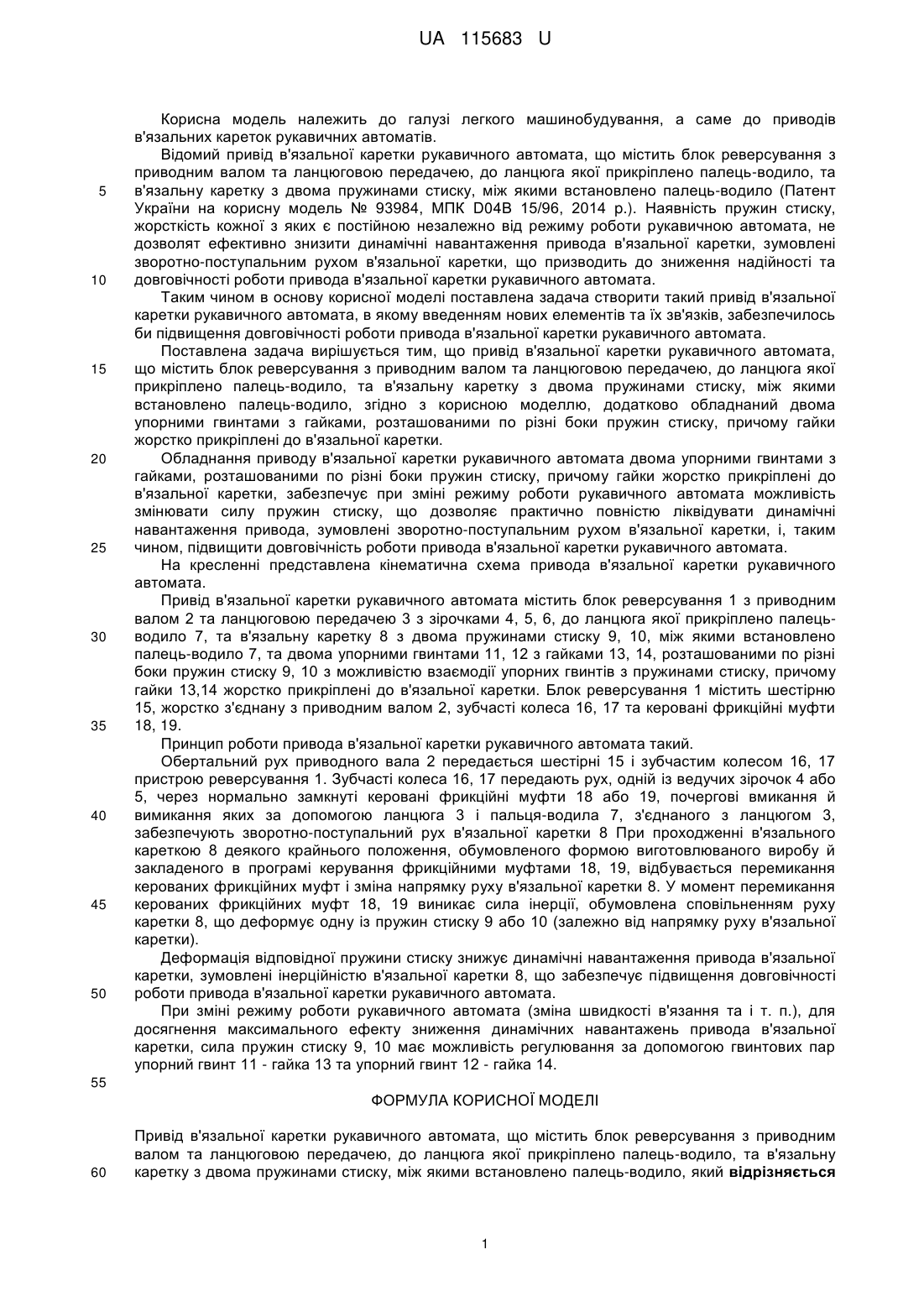

Реферат: Привід в'язальної каретки рукавичного автомата містить блок реверсування з приводним валом та ланцюговою передачею, до ланцюга якої прикріплено палець-водило, та в'язальну каретку з двома пружинами стиску, між якими встановлено палець-водило. Додатково обладнаний двома упорними гвинтами з гайками, розташованими по різні боки пружин стиску, причому гайки жорстко прикріплені до в'язальної каретки. UA 115683 U (54) ПРИВІД В'ЯЗАЛЬНОЇ КАРЕТКИ РУКАВИЧНОГО АВТОМАТА UA 115683 U UA 115683 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі легкого машинобудування, а саме до приводів в'язальних кареток рукавичних автоматів. Відомий привід в'язальної каретки рукавичного автомата, що містить блок реверсування з приводним валом та ланцюговою передачею, до ланцюга якої прикріплено палець-водило, та в'язальну каретку з двома пружинами стиску, між якими встановлено палець-водило (Патент України на корисну модель № 93984, МПК D04В 15/96, 2014 p.). Наявність пружин стиску, жорсткість кожної з яких є постійною незалежно від режиму роботи рукавичною автомата, не дозволят ефективно знизити динамічні навантаження привода в'язальної каретки, зумовлені зворотно-поступальним рухом в'язальної каретки, що призводить до зниження надійності та довговічності роботи привода в'язальної каретки рукавичного автомата. Таким чином в основу корисної моделі поставлена задача створити такий привід в'язальної каретки рукавичного автомата, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода в'язальної каретки рукавичного автомата. Поставлена задача вирішується тим, що привід в'язальної каретки рукавичного автомата, що містить блок реверсування з приводним валом та ланцюговою передачею, до ланцюга якої прикріплено палець-водило, та в'язальну каретку з двома пружинами стиску, між якими встановлено палець-водило, згідно з корисною моделлю, додатково обладнаний двома упорними гвинтами з гайками, розташованими по різні боки пружин стиску, причому гайки жорстко прикріплені до в'язальної каретки. Обладнання приводу в'язальної каретки рукавичного автомата двома упорними гвинтами з гайками, розташованими по різні боки пружин стиску, причому гайки жорстко прикріплені до в'язальної каретки, забезпечує при зміні режиму роботи рукавичного автомата можливість змінювати силу пружин стиску, що дозволяє практично повністю ліквідувати динамічні навантаження привода, зумовлені зворотно-поступальним рухом в'язальної каретки, і, таким чином, підвищити довговічність роботи привода в'язальної каретки рукавичного автомата. На кресленні представлена кінематична схема привода в'язальної каретки рукавичного автомата. Привід в'язальної каретки рукавичного автомата містить блок реверсування 1 з приводним валом 2 та ланцюговою передачею 3 з зірочками 4, 5, 6, до ланцюга якої прикріплено палецьводило 7, та в'язальну каретку 8 з двома пружинами стиску 9, 10, між якими встановлено палець-водило 7, та двома упорними гвинтами 11, 12 з гайками 13, 14, розташованими по різні боки пружин стиску 9, 10 з можливістю взаємодії упорних гвинтів з пружинами стиску, причому гайки 13,14 жорстко прикріплені до в'язальної каретки. Блок реверсування 1 містить шестірню 15, жорстко з'єднану з приводним валом 2, зубчасті колеса 16, 17 та керовані фрикційні муфти 18, 19. Принцип роботи привода в'язальної каретки рукавичного автомата такий. Обертальний рух приводного вала 2 передається шестірні 15 і зубчастим колесом 16, 17 пристрою реверсування 1. Зубчасті колеса 16, 17 передають рух, одній із ведучих зірочок 4 або 5, через нормально замкнуті керовані фрикційні муфти 18 або 19, почергові вмикання й вимикання яких за допомогою ланцюга 3 і пальця-водила 7, з'єднаного з ланцюгом 3, забезпечують зворотно-поступальний рух в'язальної каретки 8 При проходженні в'язального кареткою 8 деякого крайнього положення, обумовленого формою виготовлюваного виробу й закладеного в програмі керування фрикційними муфтами 18, 19, відбувається перемикання керованих фрикційних муфт і зміна напрямку руху в'язальної каретки 8. У момент перемикання керованих фрикційних муфт 18, 19 виникає сила інерції, обумовлена сповільненням руху каретки 8, що деформує одну із пружин стиску 9 або 10 (залежно від напрямку руху в'язальної каретки). Деформація відповідної пружини стиску знижує динамічні навантаження привода в'язальної каретки, зумовлені інерційністю в'язальної каретки 8, що забезпечує підвищення довговічності роботи привода в'язальної каретки рукавичного автомата. При зміні режиму роботи рукавичного автомата (зміна швидкості в'язання та і т. п.), для досягнення максимального ефекту зниження динамічних навантажень привода в'язальної каретки, сила пружин стиску 9, 10 має можливість регулювання за допомогою гвинтових пар упорний гвинт 11 - гайка 13 та упорний гвинт 12 - гайка 14. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Привід в'язальної каретки рукавичного автомата, що містить блок реверсування з приводним валом та ланцюговою передачею, до ланцюга якої прикріплено палець-водило, та в'язальну каретку з двома пружинами стиску, між якими встановлено палець-водило, який відрізняється 1 UA 115683 U тим, що додатково обладнаний двома упорними гвинтами з гайками, розташованими по різні боки пружин стиску, причому гайки жорстко прикріплені до в'язальної каретки. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
