Привід барабанного млина

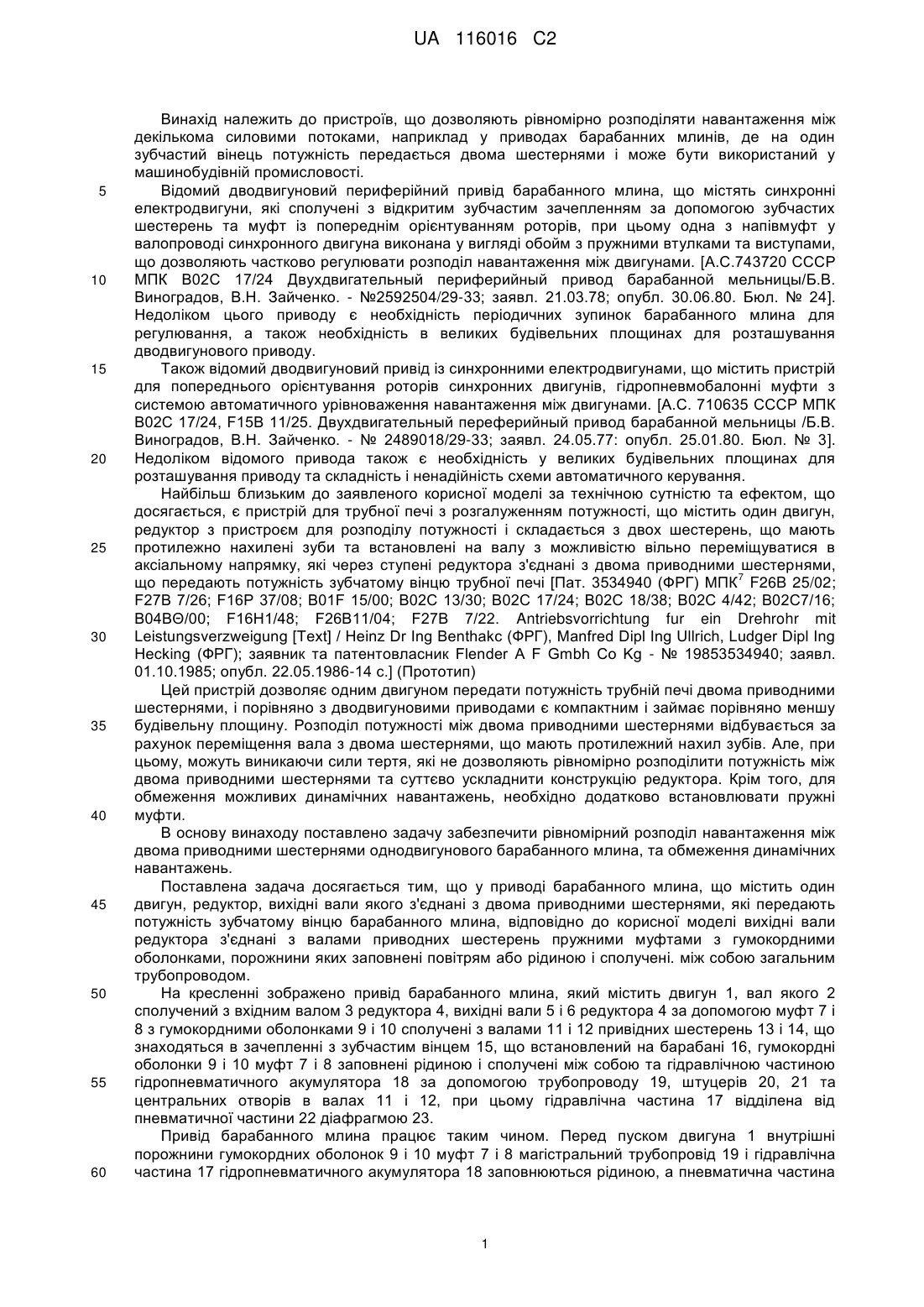

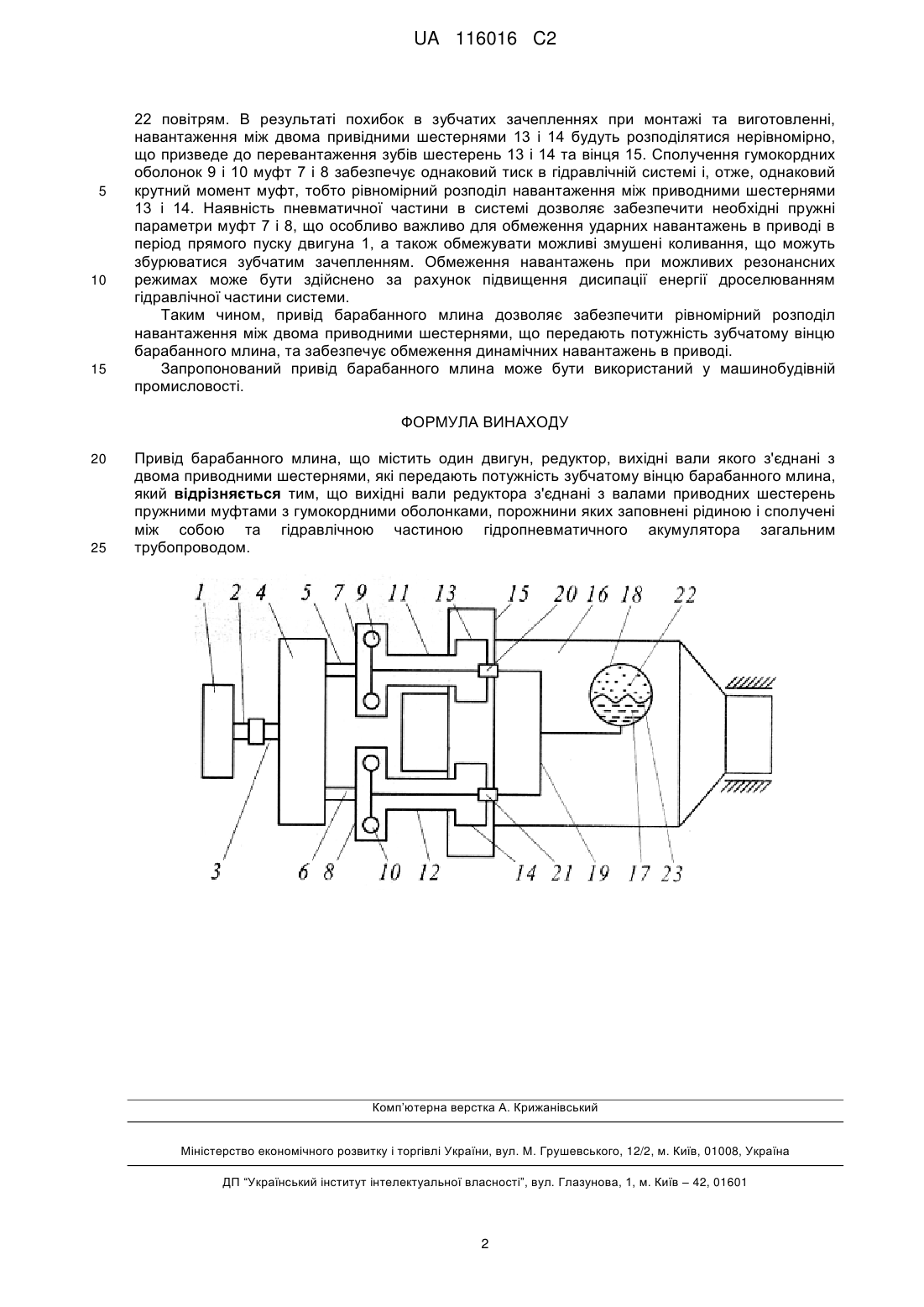

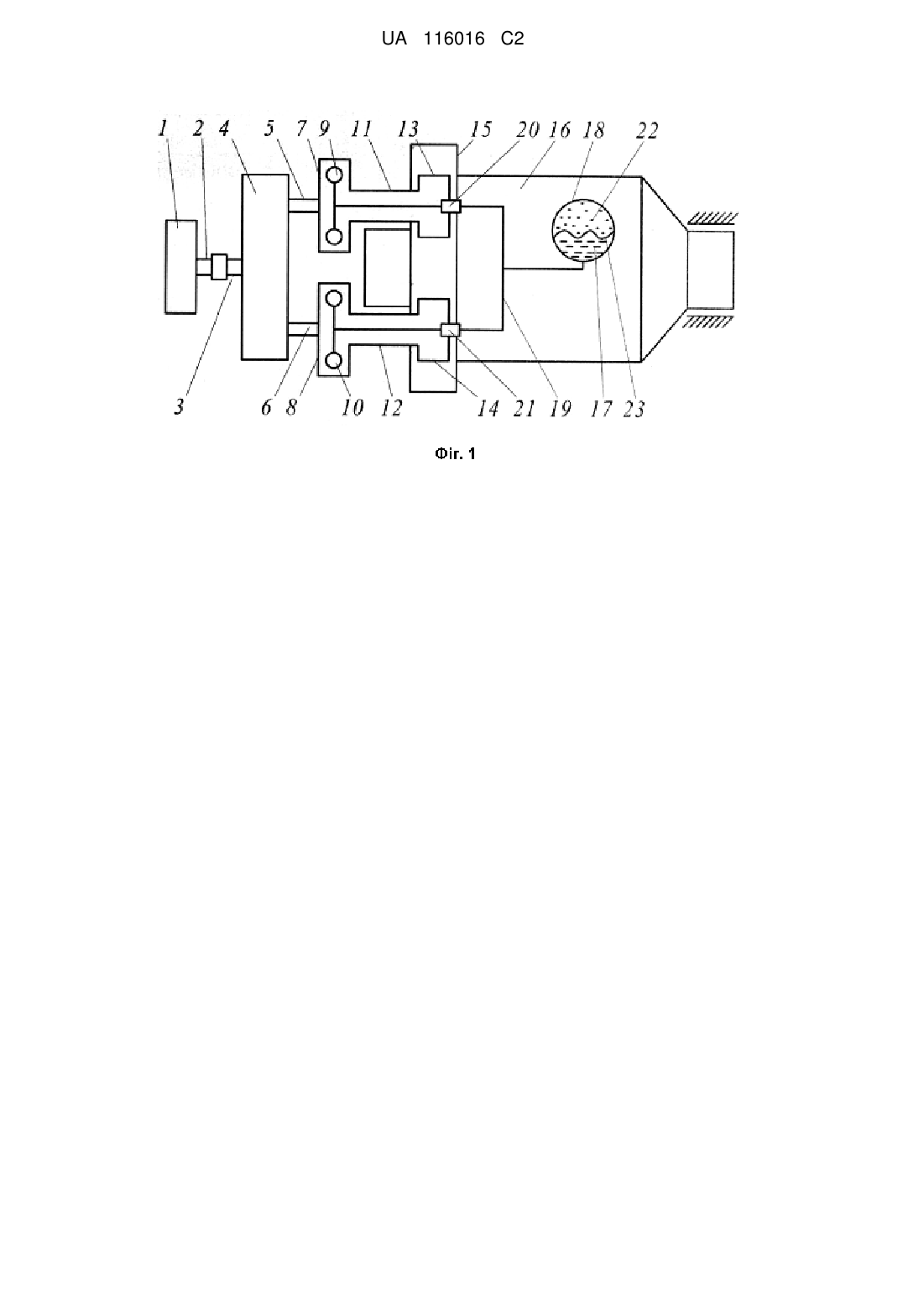

Реферат: Винахід належить до пристроїв, що дозволяють рівномірно розподіляти навантаження між декількома силовими потоками, наприклад, у приводах барабанних млинів, де на один зубчастий вінець потужність передається двома шестернями. Задачею корисної моделі є розробка приводу барабанного млина, що дозволяє забезпечити рівномірний розподіл навантаження між двома приводними шестернями однодвигунового барабанного млина, які передають потужність зубчатому вінцю барабанного млина, та забезпечує обмеження динамічних навантажень в приводі. Дана задача досягається тим, що вихідні вали редуктора з'єднані з валами приводних шестерень пружними муфтами з гумокордними оболонками, порожнини яких заповнені повітрям або рідиною і сполучені між собою загальним трубопроводом. Запропонований привід барабанного млина може бути використаний у машинобудівній промисловості. UA 116016 C2 (12) UA 116016 C2 UA 116016 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристроїв, що дозволяють рівномірно розподіляти навантаження між декількома силовими потоками, наприклад у приводах барабанних млинів, де на один зубчастий вінець потужність передається двома шестернями і може бути використаний у машинобудівній промисловості. Відомий дводвигуновий периферійний привід барабанного млина, що містять синхронні електродвигуни, які сполучені з відкритим зубчастим зачепленням за допомогою зубчастих шестерень та муфт із попереднім орієнтуванням роторів, при цьому одна з напівмуфт у валопроводі синхронного двигуна виконана у вигляді обойм з пружними втулками та виступами, що дозволяють частково регулювати розподіл навантаження між двигунами. [А.С.743720 СССР МПК В02С 17/24 Двухдвигательный периферийный привод барабанной мельницы/Б.В. Виноградов, В.Н. Зайченко. - №2592504/29-33; заявл. 21.03.78; опубл. 30.06.80. Бюл. № 24]. Недоліком цього приводу є необхідність періодичних зупинок барабанного млина для регулювання, а також необхідність в великих будівельних площинах для розташування дводвигунового приводу. Також відомий дводвигуновий привід із синхронними електродвигунами, що містить пристрій для попереднього орієнтування роторів синхронних двигунів, гідропневмобалонні муфти з системою автоматичного урівноваження навантаження між двигунами. [А.С. 710635 СССР МПК В02С 17/24, F15B 11/25. Двухдвигательный переферийный привод барабанной мельницы /Б.В. Виноградов, В.Н. Зайченко. - № 2489018/29-33; заявл. 24.05.77: опубл. 25.01.80. Бюл. № 3]. Недоліком відомого привода також є необхідність у великих будівельних площинах для розташування приводу та складність і ненадійність схеми автоматичного керування. Найбільш близьким до заявленого корисної моделі за технічною сутністю та ефектом, що досягається, є пристрій для трубної печі з розгалуженням потужності, що містить один двигун, редуктор з пристроєм для розподілу потужності і складається з двох шестерень, що мають протилежно нахилені зуби та встановлені на валу з можливістю вільно переміщуватися в аксіальному напрямку, які через ступені редуктора з'єднані з двома приводними шестернями, 7 що передають потужність зубчатому вінцю трубної печі [Пат. 3534940 (ФРГ) МПК F26B 25/02; F27B 7/26; F16P 37/08; B01F 15/00; В02С 13/30; В02С 17/24; В02С 18/38; В02С 4/42; В02С7/16; Β04ΒΘ/00; F16H1/48; F26B11/04; F27B 7/22. Antriebsvorrichtung fur ein Drehrohr mit Leistungsverzweigung [Text] / Heinz Dr Ing Benthakc (ФРГ), Manfred Dipl Ing Ullrich, Ludger Dipl Ing Hecking (ФРГ); заявник та патентовласник Flender A F Gmbh Co Kg - № 19853534940; заявл. 01.10.1985; опубл. 22.05.1986-14 с.] (Прототип) Цей пристрій дозволяє одним двигуном передати потужність трубній печі двома приводними шестернями, і порівняно з дводвигуновими приводами є компактним і займає порівняно меншу будівельну площину. Розподіл потужності між двома приводними шестернями відбувається за рахунок переміщення вала з двома шестернями, що мають протилежний нахил зубів. Але, при цьому, можуть виникаючи сили тертя, які не дозволяють рівномірно розподілити потужність між двома приводними шестернями та суттєво ускладнити конструкцію редуктора. Крім того, для обмеження можливих динамічних навантажень, необхідно додатково встановлювати пружні муфти. В основу винаходу поставлено задачу забезпечити рівномірний розподіл навантаження між двома приводними шестернями однодвигунового барабанного млина, та обмеження динамічних навантажень. Поставлена задача досягається тим, що у приводі барабанного млина, що містить один двигун, редуктор, вихідні вали якого з'єднані з двома приводними шестернями, які передають потужність зубчатому вінцю барабанного млина, відповідно до корисної моделі вихідні вали редуктора з'єднані з валами приводних шестерень пружними муфтами з гумокордними оболонками, порожнини яких заповнені повітрям або рідиною і сполучені. між собою загальним трубопроводом. На кресленні зображено привід барабанного млина, який містить двигун 1, вал якого 2 сполучений з вхідним валом 3 редуктора 4, вихідні вали 5 і 6 редуктора 4 за допомогою муфт 7 і 8 з гумокордними оболонками 9 і 10 сполучені з валами 11 і 12 привідних шестерень 13 і 14, що знаходяться в зачепленні з зубчастим вінцем 15, що встановлений на барабані 16, гумокордні оболонки 9 і 10 муфт 7 і 8 заповнені рідиною і сполучені між собою та гідравлічною частиною гідропневматичного акумулятора 18 за допомогою трубопроводу 19, штуцерів 20, 21 та центральних отворів в валах 11 і 12, при цьому гідравлічна частина 17 відділена від пневматичної частини 22 діафрагмою 23. Привід барабанного млина працює таким чином. Перед пуском двигуна 1 внутрішні порожнини гумокордних оболонок 9 і 10 муфт 7 і 8 магістральний трубопровід 19 і гідравлічна частина 17 гідропневматичного акумулятора 18 заповнюються рідиною, а пневматична частина 1 UA 116016 C2 5 10 15 22 повітрям. В результаті похибок в зубчатих зачепленнях при монтажі та виготовленні, навантаження між двома привідними шестернями 13 і 14 будуть розподілятися нерівномірно, що призведе до перевантаження зубів шестерень 13 і 14 та вінця 15. Сполучення гумокордних оболонок 9 і 10 муфт 7 і 8 забезпечує однаковий тиск в гідравлічній системі і, отже, однаковий крутний момент муфт, тобто рівномірний розподіл навантаження між приводними шестернями 13 і 14. Наявність пневматичної частини в системі дозволяє забезпечити необхідні пружні параметри муфт 7 і 8, що особливо важливо для обмеження ударних навантажень в приводі в період прямого пуску двигуна 1, а також обмежувати можливі змушені коливання, що можуть збурюватися зубчатим зачепленням. Обмеження навантажень при можливих резонансних режимах може бути здійснено за рахунок підвищення дисипації енергії дроселюванням гідравлічної частини системи. Таким чином, привід барабанного млина дозволяє забезпечити рівномірний розподіл навантаження між двома приводними шестернями, що передають потужність зубчатому вінцю барабанного млина, та забезпечує обмеження динамічних навантажень в приводі. Запропонований привід барабанного млина може бути використаний у машинобудівній промисловості. ФОРМУЛА ВИНАХОДУ 20 25 Привід барабанного млина, що містить один двигун, редуктор, вихідні вали якого з'єднані з двома приводними шестернями, які передають потужність зубчатому вінцю барабанного млина, який відрізняється тим, що вихідні вали редуктора з'єднані з валами приводних шестерень пружними муфтами з гумокордними оболонками, порожнини яких заповнені рідиною і сполучені між собою та гідравлічною частиною гідропневматичного акумулятора загальним трубопроводом. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
