Пристрій для нанесення термоклею

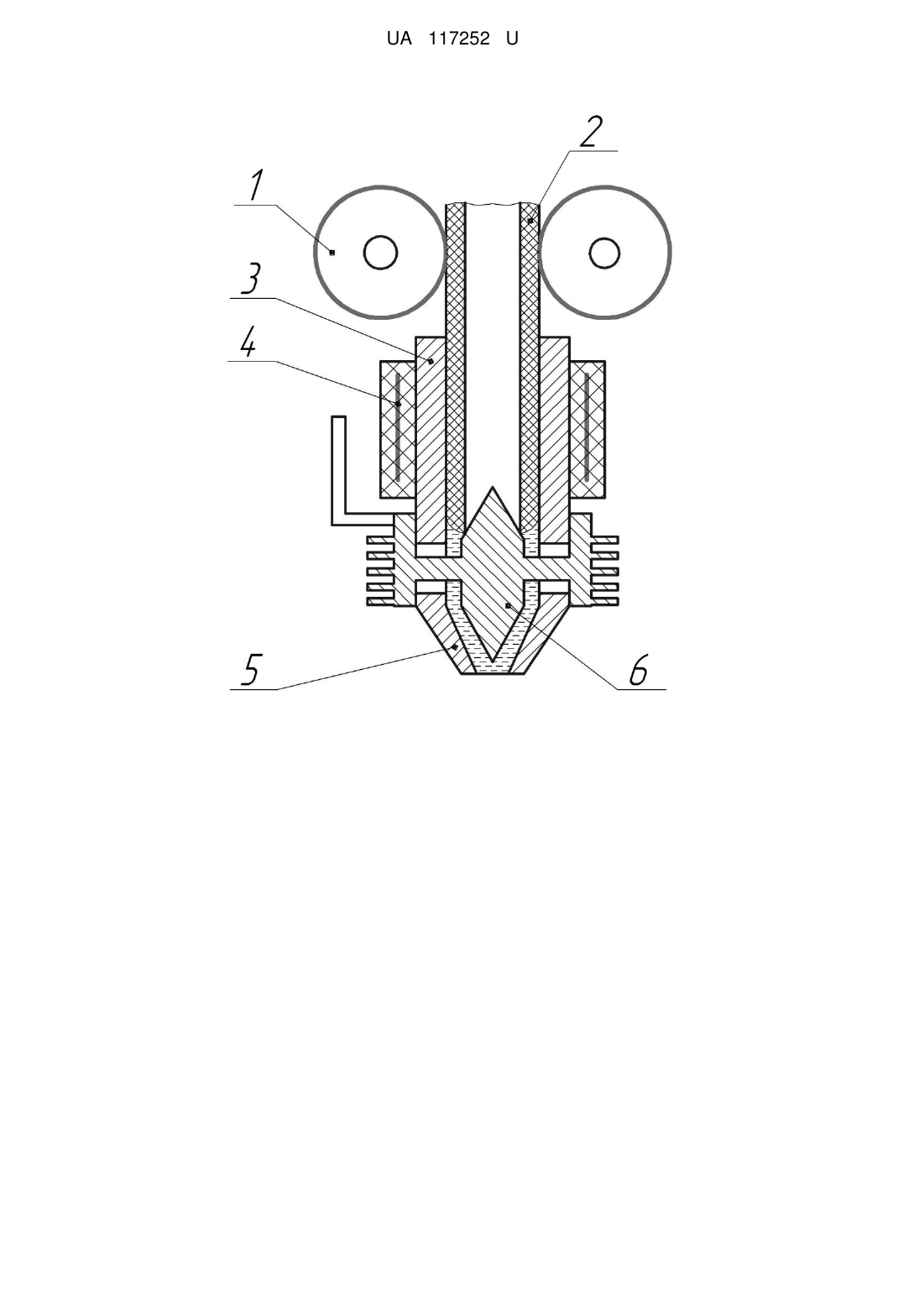

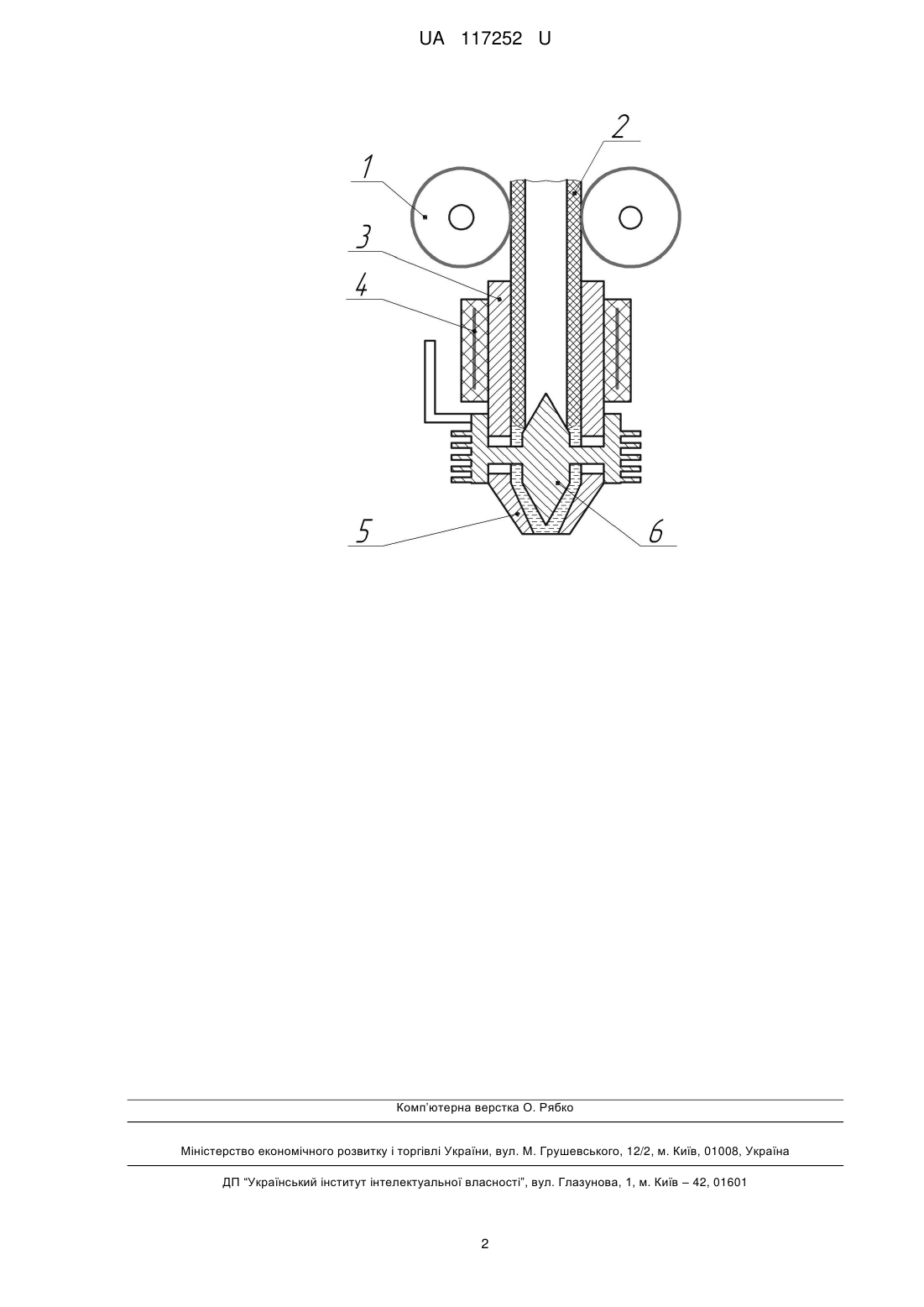

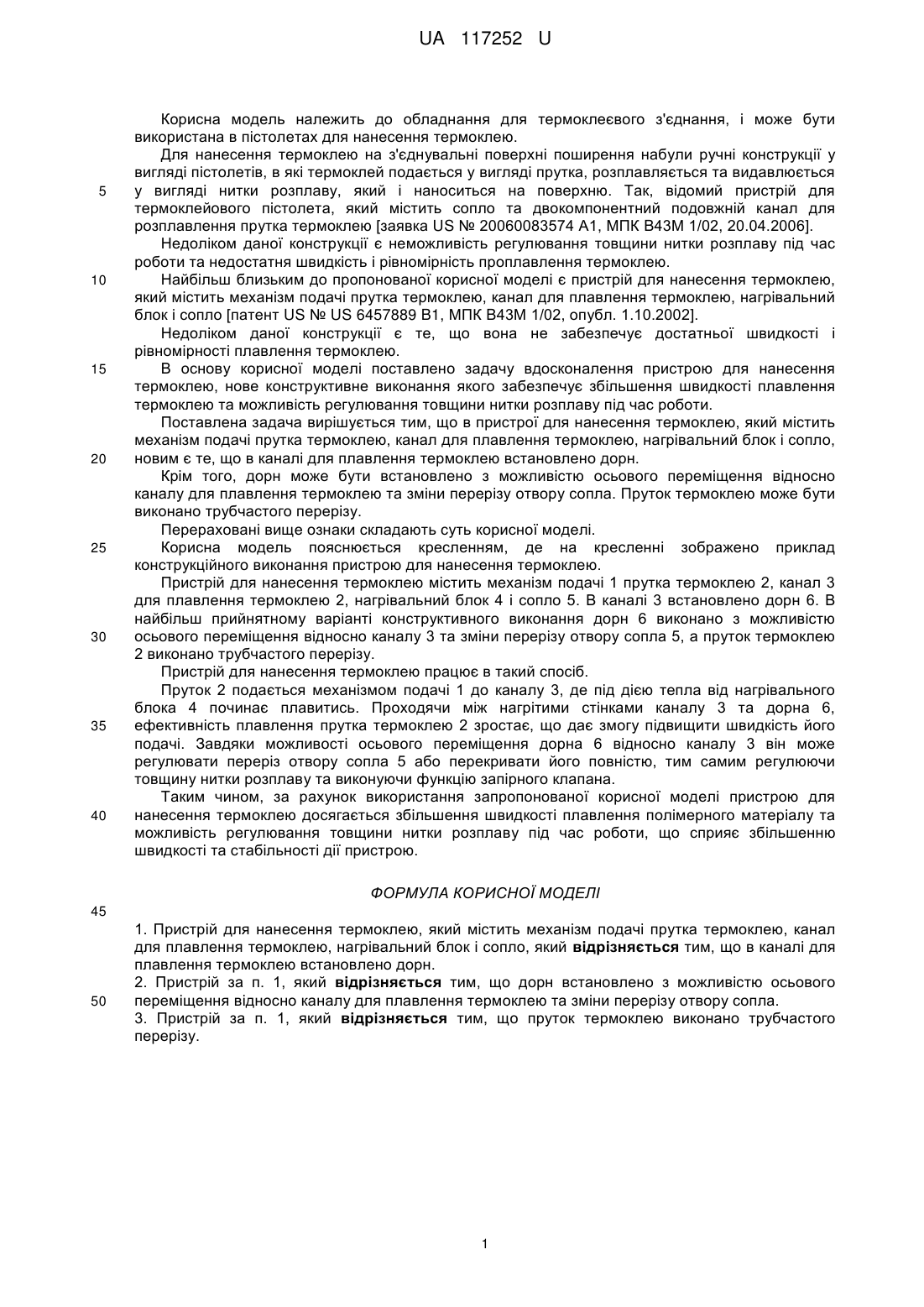

Реферат: Пристрій для нанесення термоклею містить механізм подачі прутка термоклею, канал для плавлення термоклею, нагрівальний блок і сопло, причому додатково в каналі для плавлення термоклею встановлено дорн. Дорн встановлено з можливістю осьового переміщення відносно каналу для плавлення термоклею та зміни перерізу отвору сопла. UA 117252 U (12) UA 117252 U UA 117252 U 5 10 15 20 25 30 35 40 Корисна модель належить до обладнання для термоклеєвого з'єднання, і може бути використана в пістолетах для нанесення термоклею. Для нанесення термоклею на з'єднувальні поверхні поширення набули ручні конструкції у вигляді пістолетів, в які термоклей подається у вигляді прутка, розплавляється та видавлюється у вигляді нитки розплаву, який і наноситься на поверхню. Так, відомий пристрій для термоклейового пістолета, який містить сопло та двокомпонентний подовжній канал для розплавлення прутка термоклею [заявка US № 20060083574 А1, МПК B43М 1/02, 20.04.2006]. Недоліком даної конструкції є неможливість регулювання товщини нитки розплаву під час роботи та недостатня швидкість і рівномірність проплавлення термоклею. Найбільш близьким до пропонованої корисної моделі є пристрій для нанесення термоклею, який містить механізм подачі прутка термоклею, канал для плавлення термоклею, нагрівальний блок і сопло [патент US № US 6457889 B1, МПК B43М 1/02, опубл. 1.10.2002]. Недоліком даної конструкції є те, що вона не забезпечує достатньої швидкості і рівномірності плавлення термоклею. В основу корисної моделі поставлено задачу вдосконалення пристрою для нанесення термоклею, нове конструктивне виконання якого забезпечує збільшення швидкості плавлення термоклею та можливість регулювання товщини нитки розплаву під час роботи. Поставлена задача вирішується тим, що в пристрої для нанесення термоклею, який містить механізм подачі прутка термоклею, канал для плавлення термоклею, нагрівальний блок і сопло, новим є те, що в каналі для плавлення термоклею встановлено дорн. Крім того, дорн може бути встановлено з можливістю осьового переміщення відносно каналу для плавлення термоклею та зміни перерізу отвору сопла. Пруток термоклею може бути виконано трубчастого перерізу. Перераховані вище ознаки складають суть корисної моделі. Корисна модель пояснюється кресленням, де на кресленні зображено приклад конструкційного виконання пристрою для нанесення термоклею. Пристрій для нанесення термоклею містить механізм подачі 1 прутка термоклею 2, канал 3 для плавлення термоклею 2, нагрівальний блок 4 і сопло 5. В каналі 3 встановлено дорн 6. В найбільш прийнятному варіанті конструктивного виконання дорн 6 виконано з можливістю осьового переміщення відносно каналу 3 та зміни перерізу отвору сопла 5, а пруток термоклею 2 виконано трубчастого перерізу. Пристрій для нанесення термоклею працює в такий спосіб. Пруток 2 подається механізмом подачі 1 до каналу 3, де під дією тепла від нагрівального блока 4 починає плавитись. Проходячи між нагрітими стінками каналу 3 та дорна 6, ефективність плавлення прутка термоклею 2 зростає, що дає змогу підвищити швидкість його подачі. Завдяки можливості осьового переміщення дорна 6 відносно каналу 3 він може регулювати переріз отвору сопла 5 або перекривати його повністю, тим самим регулюючи товщину нитки розплаву та виконуючи функцію запірного клапана. Таким чином, за рахунок використання запропонованої корисної моделі пристрою для нанесення термоклею досягається збільшення швидкості плавлення полімерного матеріалу та можливість регулювання товщини нитки розплаву під час роботи, що сприяє збільшенню швидкості та стабільності дії пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Пристрій для нанесення термоклею, який містить механізм подачі прутка термоклею, канал для плавлення термоклею, нагрівальний блок і сопло, який відрізняється тим, що в каналі для плавлення термоклею встановлено дорн. 2. Пристрій за п. 1, який відрізняється тим, що дорн встановлено з можливістю осьового переміщення відносно каналу для плавлення термоклею та зміни перерізу отвору сопла. 3. Пристрій за п. 1, який відрізняється тим, що пруток термоклею виконано трубчастого перерізу. 1 UA 117252 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
