Спосіб термічної обробки виробів

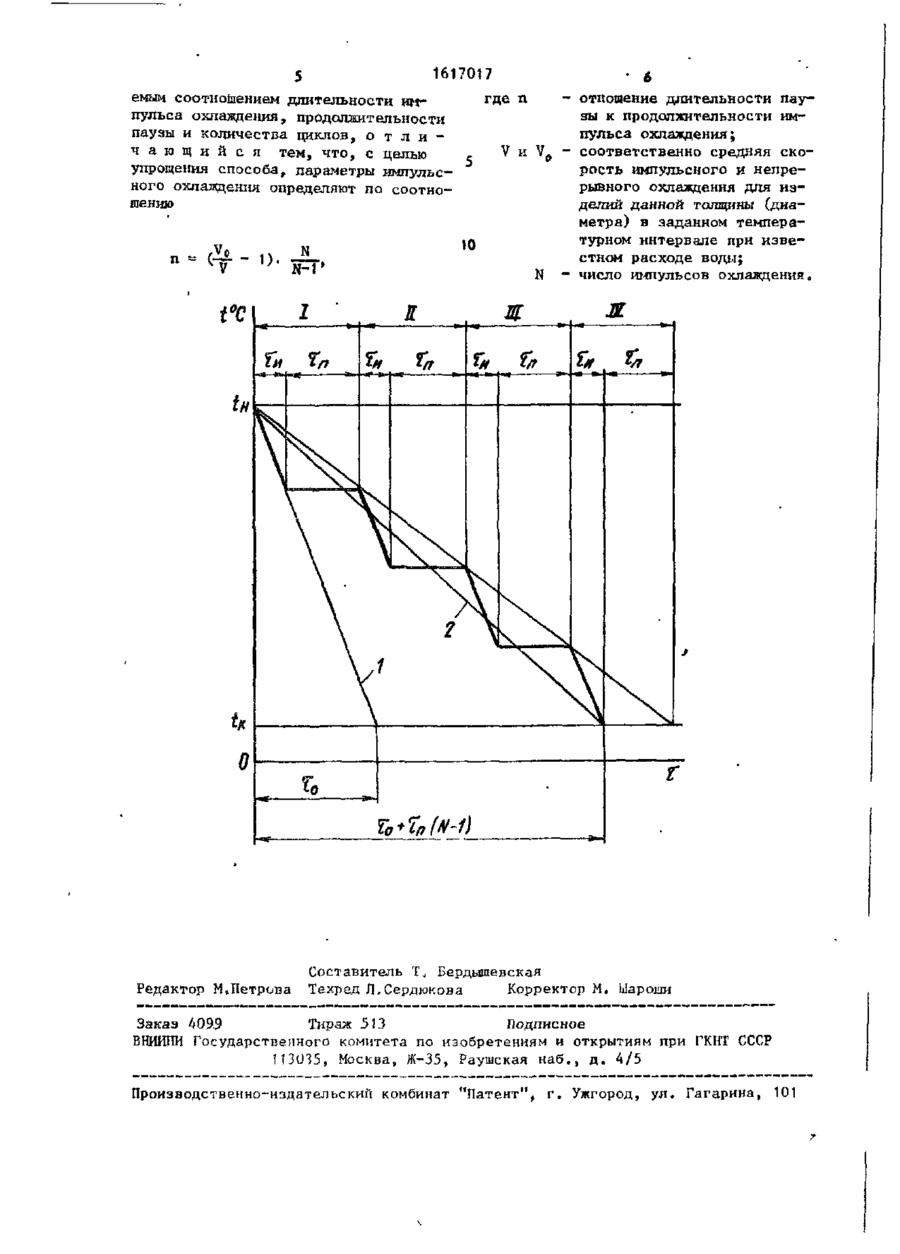

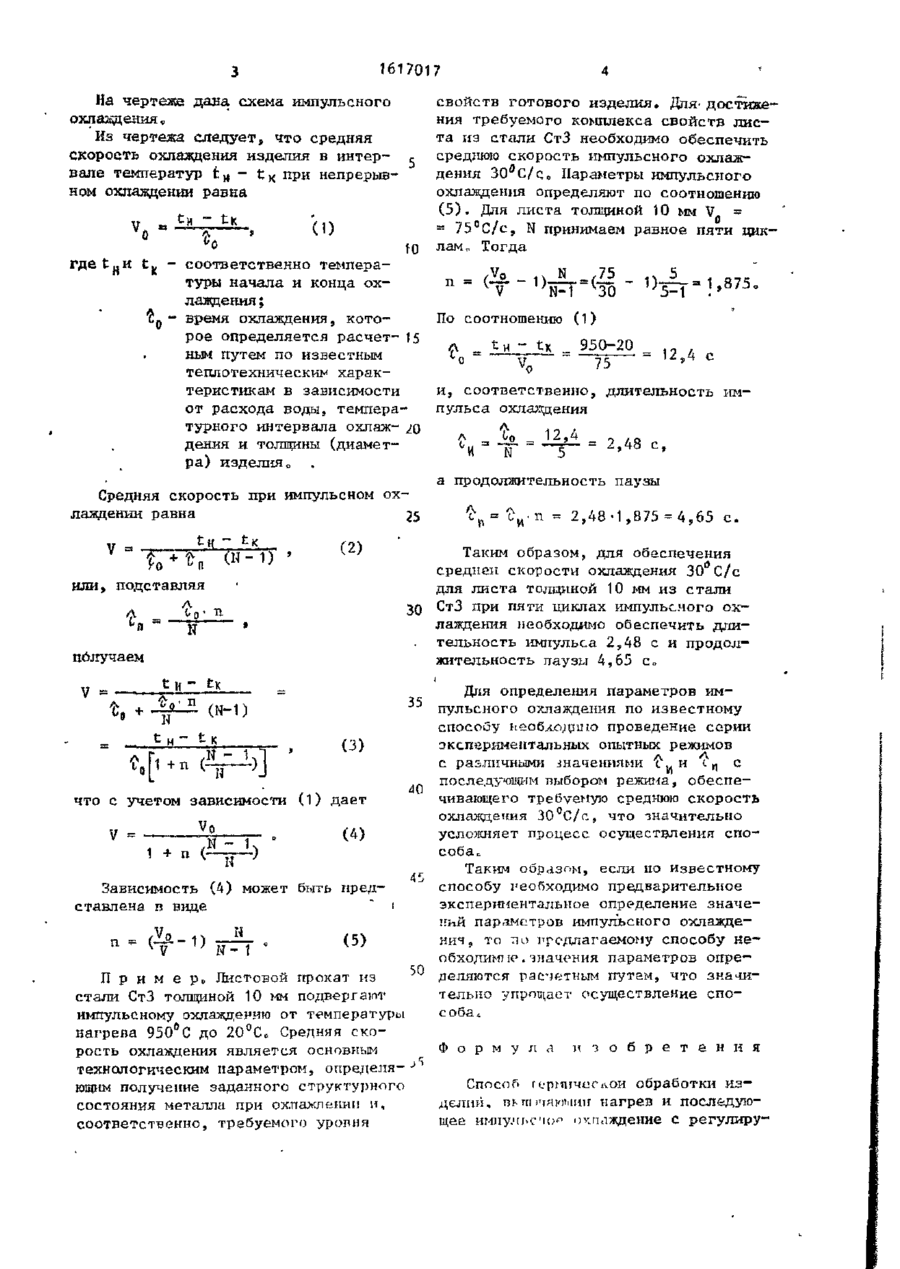

'СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУ6ЛИН 1 «1)5 С 2 1 В 9/46 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР К 1 (21) 4468240/27-02 (22) 1б„05089 (46) 30 в 12 а 90 о Бкшо № 48 (71) Донецкий научно-исследовательский институт черной металлургии (72) М 0 С Е Подгайский, А С А О Дубиня, Д„А в Дюдкин, В 0 Д 0 Дмитриев, А„Б о Максимов, ТоМ о Наливайченко, А О Л С Неустроен и В е Го Хвостиков (53) 621 о 785„68(088 и 8) (56) Авторское свидетельство СССР № 128004 і, кл* С 21 D 9/34, 1986. (54) СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ ИЗДЕЛИЙ (57) Изобретение относится к металлур гии, в частности к термической и термомеханической обработке металлов, и может быть использовано в машиностроении „ Цель изобретения - упроп(ение способа,. Способ термической обработки включает нагрев и импульсное охлаждение, причем параметры импульсного охлаждения для получения заданных струк туры и свойств определяют из математического выражения л = V 0 (V-1)x >N/(N-1) e 1 ил. (Л Изобретение относа/гея к металлурв частности к термической и теркомеханкческон обработке металлов, и мсзхет быть использовано в машиностроении. Цель изобретения - упрощение способа,. Способ включає"" нагрев и последующее импульсное охлаждение, причемпараметры импульсного охлаждения определяют расчетным путем по соотношению и = 1) JS N - 1 где V и \7л - соответственно средняя скорость импульсного и непрерывного охлаждения для изделия данной толщины (диаметра) в заданном температурном интервале д.>и известном расходе з оды; и - отношение длительности паузы к продолжительности импульса охлаждения| N - число импульсов охлажденияо Указанное соотношение параметров импульсного охладцения получено следующим образомо Импульсное охлаждение характеризуется длительностью импульса охлаждел ния і щ9 продолжительностью паузы между импульсами і п , отношением продолжительности тш^зы к длительности импульса п н числом импульсов (циклов) охлаждения N Зависимость средней скорости охлаждения изделия от параметров п и ІЇ при заданных расходе воды, температурном интервале охлаждения и толщине (диаметре) изделия получена и$ анализа схемы импульсного охлаждения 1617017 На чертеже дана схема импульсного охлажденияв Из чертежа следует s что средняя скорость охлаждения изделия в интер- г вале температур t H - t K при непрерывном охлаждении равна свойств готового изделия. Для- достижения требуемого комплекса свойств листа из стали СтЗ необходимо обеспечить среднюю скорость импульсного охлаждения 30°C/q 0 Параметры импульсного охлаждения определяют по соотношению (5), Для листа толщиной 10 мм V = ~ 75°С/с, N принимаем равное пяти цикГ лам,, Тогда О О) V, соответственно температуры начала и конца охлаждения; По соотношещсо (1) время охлаждения, которое определяется расчет- 15 £ = t и - tк = 950-20 = 12 Ч 4 с ным путем по известным 0 Vn 75 теплотехническим хараки, соответственно, длительность имтеристикам в зависимости пульса охлаэкдения от расхода воды, температурного интервала охлаж- ^о « = !к = НА = J дя г дения и толщины (диамет)Ч ра) изделияо ^И К 5 ° ' Средняя скорость при импульсном оха продолжительность паузы лаждении равна 25 ^ ^ = £ и - п « 2,48-1,875 = 4,65 с. где t U - tl( тг _ или, подставляя • п N » пблучаем t н (2) Таким образом, для обеспечения средней скорости охлаждения 30°С/с для листа толщиной 10 мм из стали 30 СтЗ при пяти циклах импульсного охлаждения необходимо обеспечить длительность импульса 2,48 с и продолжительность паузы 4,65 с= tK Для определеїшя параметров им35 пульсного охлаждения по известному Ч "if (N-D способу необходимо проведение серии . _ t H - t K экспериментальных опытных режимов (3) с различными значениями £ и и t n с +п —Т последующем выбором режима, обеспе40 чивающего требуемую среднюю скорость что с учетом зависимости (1) дает охлаждения 30°С/с, что значительно Vo усложняет процесс осуществлении спо(А) V соба ь 1 + п (N • Таким образом, если по известному н способу необходимо предварительное Зависимость (4) может быть предэкспериментальное определение значеставлена в виде ~ і ний параметров импульсного охлаждения з то тю предлагаемому способу неП U V ~ КТ N- 1 ° ' обходим ю.значения параметров определяются расчетным путем, что значиП р и м е р о Листовой гфокат из тельно упрощает осуществление спостали СтЗ толщиной 10 мм подвергают соба с импульсному охлаждению от температуры V т + нагрева 950°С до 20°С и Средняя скоФ о р м у л а и з о б р е т е н и я рость охлаждения является основным J технологическим параметром, определи- ^ Способ герпичес^ои обработки и з ющим получение заданного структуїшого делий, вь пі итюышг нагрев и последуюсостояния металла при охлажлеиии к, щее импульс'ЮР охлаждение с регулирусоответственно, требуемого уровня 1617017 емым соотношением длительности иипульса охлаждения, продолжительности паузы и количества циклов, о т л и ч а ю щ и й с я тем, что, с целью упрощения способа, параметры импульсного охладщення определяют по соотношению n tt (тг - 1) • Редактор М6Петрова N где п 10 N 6 отношение длительности паузы к продолжительности импульса охлаждения; соответственно средняя скорость импульсного и непрерывного охлаждения для изделий данной толщины (диаметра) в заданном температурном интервале при известном расходе воды; - число импульсов охлаждения„ Составитель Tj Бердышевская Техред Л,Сердюкова Корректор М. Ыароши Заказ 4095 Тираж 513 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ИЗО35, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
