Універсальна кімнатна антена для телевізора

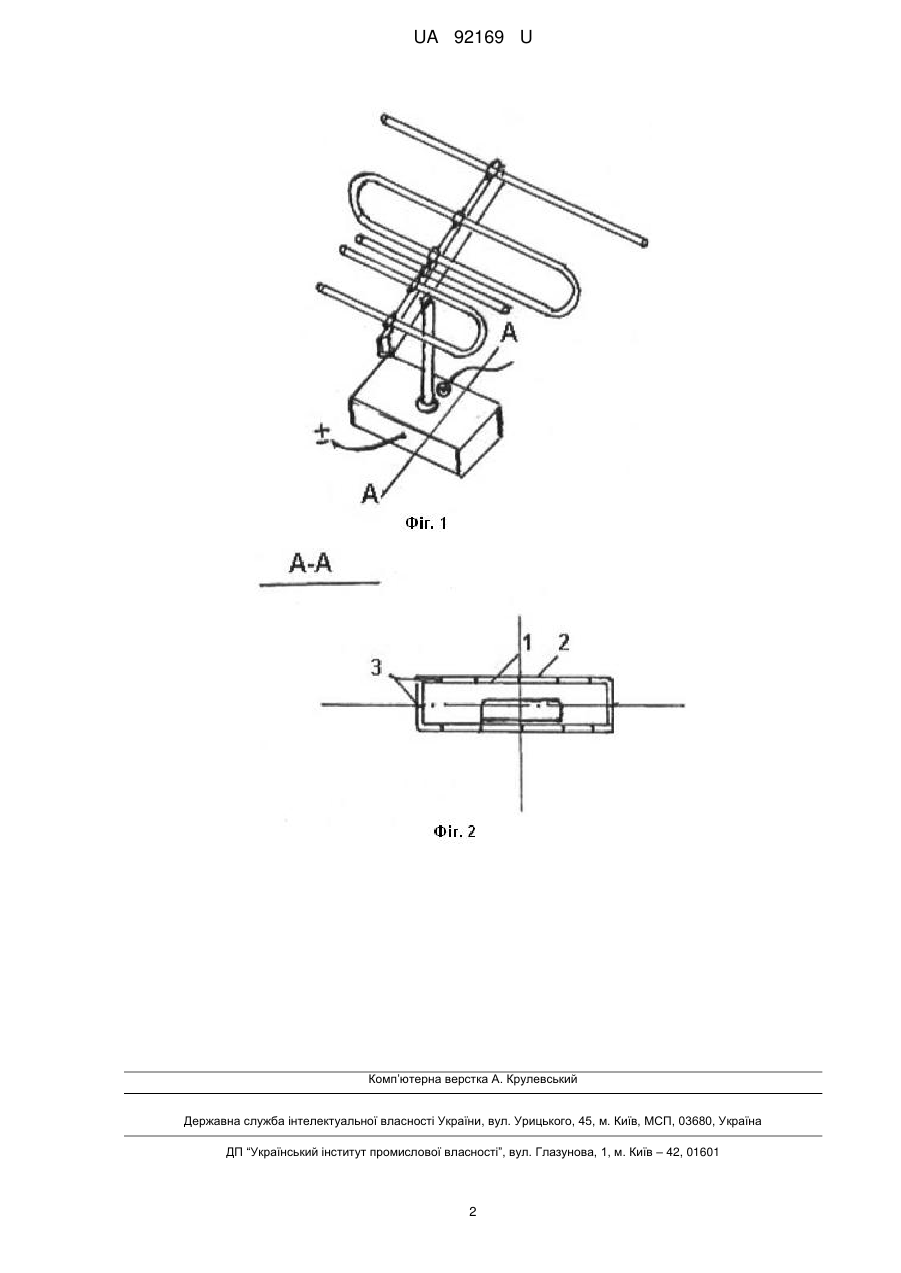

Реферат: UA 92169 U UA 92169 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі промислового виробництва товарів побутового використання, зокрема виготовлення кімнатних антен для телевізора. Відома конструкція кімнатної антени, яка складається з двох приймальних антен, підсилювача сигналів у коробці та провідка зі штекером [1]. Недоліком даної конструкції антени є її недостатня чутливість до прийому сигналів. В основу корисної моделі поставлено задачу створити високоефективну кімнатну антену до телевізора, яка змогла б брати на себе не менше 60 сигналів телевізійних каналів. Поставлена задача вирішується тим, що універсальна кімнатна антена для телевізора містить дві приймальні антени, підсилювач у коробці та провід зі штекером, яка відрізняється тим, що коробка додатково має подвійну обшивку з простором між стінками шириною, рівною 6 мм, останні з'єднуються між собою за допомогою системи жорстких дірчатих перегородок, а сам простір між стінками заповнюється газом гелієм при його тиску 0,02 атм або не більше указаної величини. Викладена суть корисної моделі додатково пояснюється кресленнями, на яких показано: на фіг. 1 - загальний вигляд універсальної кімнатної антени до телевізора; на фіг. 2 - поперечний розріз кімнатної антени по А-А. На фіг. 2 наведено поперечний розріз кімнатної антени по А-А, де показано 1 - внутрішня стінка обшивки; 2 - зовнішня стінка обшивки; 3 - жорстка дірчата перегородка. Універсальна кімнатна антена до телевізора містить дві приймальні антени, підсилювач у коробці та провід зі штекером, а сама коробка має подвійну обшивку з простором між стінками 1 і 2 шириною, рівною 6 мм, останні з'єднуються між собою за допомогою системи жорстких дірчатих перегородок 3, а сам простір між стінками заповнюється газом гелієм при його тиску 0,02 атм або не більше указаної величини. Робота універсальної кімнатної антени до телевізора відбувається наступним чином. В результаті перепаду температур між навколишнім середовищем і всередині коробки кімнатної антени відбувається циркуляція газу гелію між стінками 1 і 2 обшивки, що обумовлює формування електромагнітного поля навколо антени. Електромагнітне поле в свою чергу створює умови для підсилення сигналів на вході у телевізор. Підсилення сигналів відбувається за рахунок переходу його енергії у сигнали. Технічний результат від впровадження у практику даної конструкції кімнатної антени можна буде оцінити якістю роботи телевізора без використання тюнера. Джерела інформації: 1. Патент Німеччини № 12625313, 1956. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Універсальна кімнатна антена для телевізора, що містить дві приймальні антени, підсилювач у коробці та провід зі штекером, яка відрізняється тим, що коробка додатково має подвійну обшивку з простором між стінками шириною, рівною 6 мм, останні з'єднані між собою за допомогою системи жорстких дірчатих перегородок, а сам простір між стінками заповнюється газом гелієм при його тиску 0,02 атм або не більше указаної величини. 1 UA 92169 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
