Пристрій синхронного гамма-гамма-каротажу з електронним інклінометром

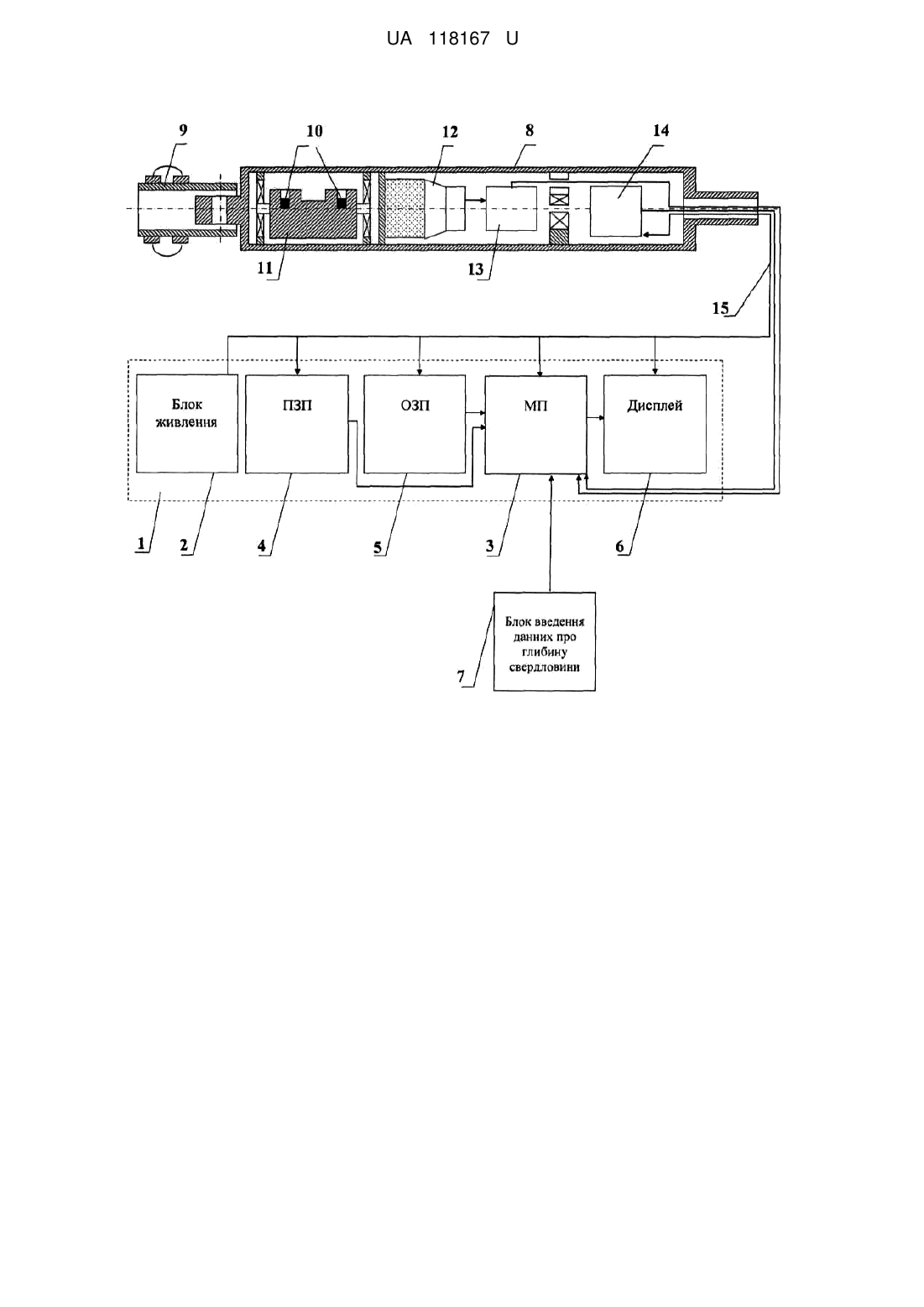

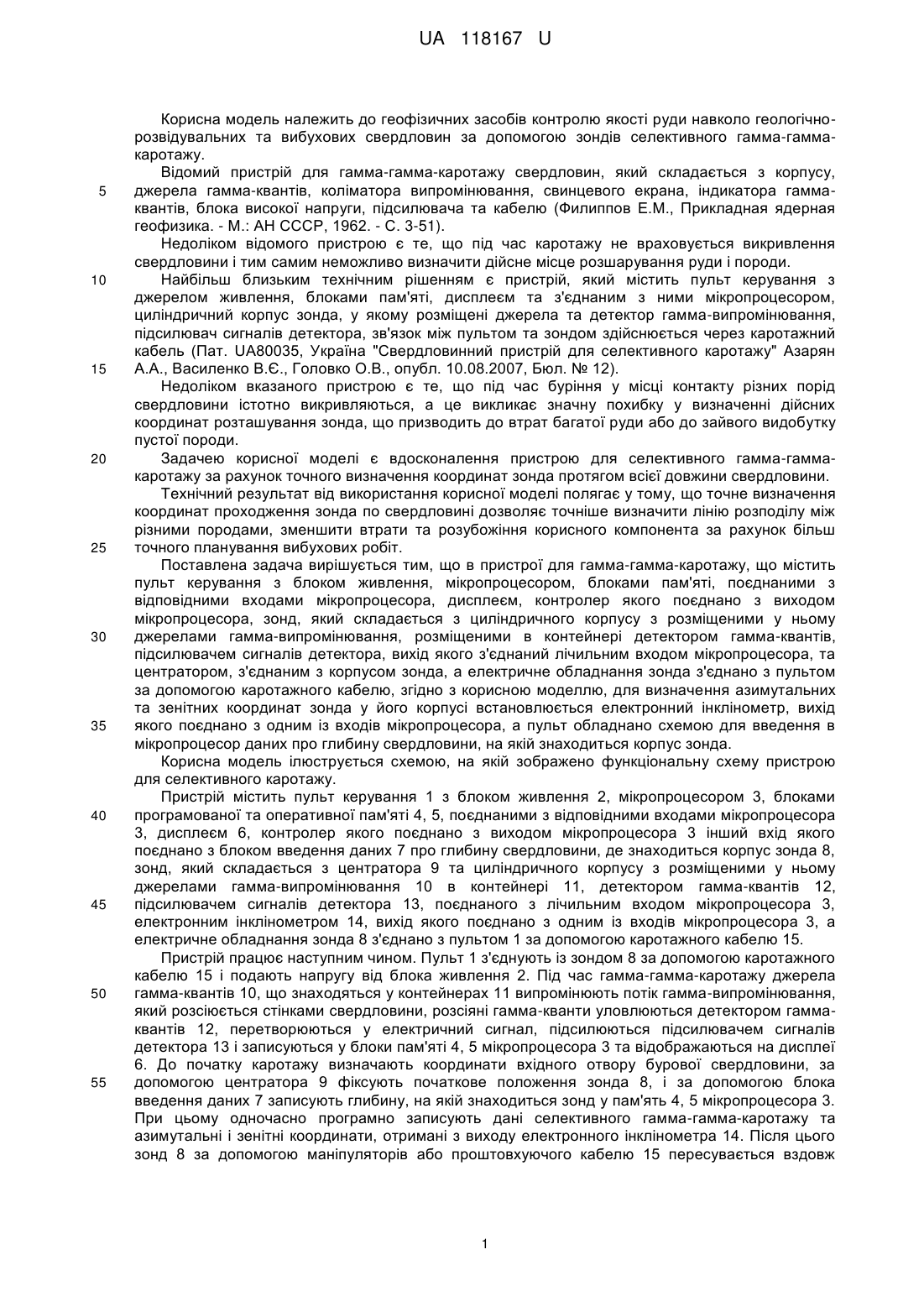

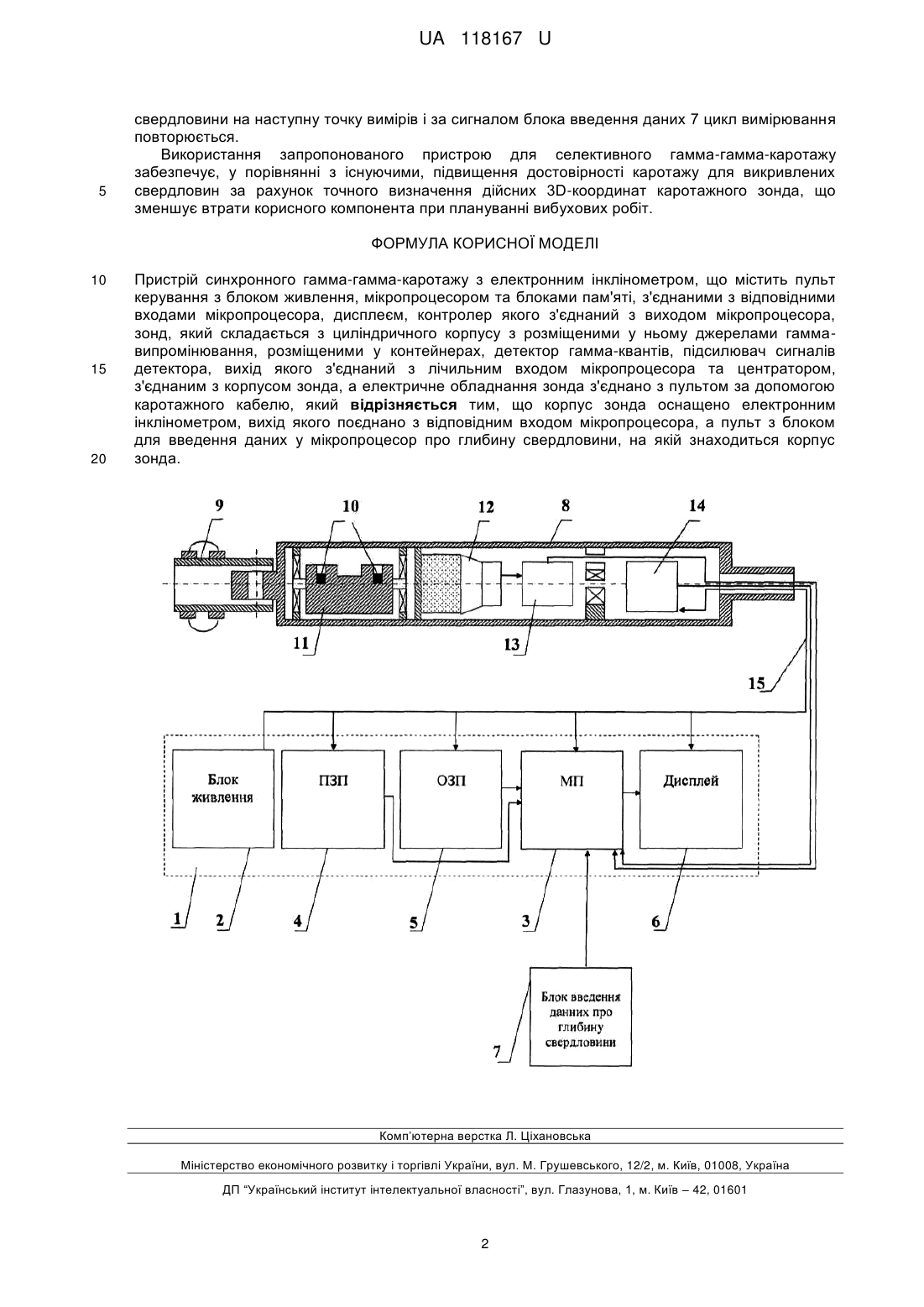

Реферат: Пристрій синхронного гамма-гамма-каротажу з електронним інклінометром містить пульт керування з блоком живлення, мікропроцесором та блоками пам'яті, з'єднаними з відповідними входами мікропроцесора, дисплеєм, контролер якого з'єднаний з виходом мікропроцесора, зонд, який складається з циліндричного корпусу з розміщеними у ньому джерелами гаммавипромінювання, розміщеними у контейнерах, детектор гамма-квантів, підсилювач сигналів детектора, вихід якого з'єднаний з лічильним входом мікропроцесора, та центратором, з'єднаним з корпусом зонда. Електричне обладнання зонда з'єднано з пультом за допомогою каротажного кабелю. Корпус зонда оснащено електронним інклінометром, вихід якого поєднано з відповідним входом мікропроцесора, а пульт з блоком для введення даних у мікропроцесор про глибину свердловини, на якій знаходиться корпус зонда. UA 118167 U (12) UA 118167 U UA 118167 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до геофізичних засобів контролю якості руди навколо геологічнорозвідувальних та вибухових свердловин за допомогою зондів селективного гамма-гаммакаротажу. Відомий пристрій для гамма-гамма-каротажу свердловин, який складається з корпусу, джерела гамма-квантів, коліматора випромінювання, свинцевого екрана, індикатора гаммаквантів, блока високої напруги, підсилювача та кабелю (Филиппов Е.М., Прикладная ядерная геофизика. - М.: АН СССР, 1962. - С. 3-51). Недоліком відомого пристрою є те, що під час каротажу не враховується викривлення свердловини і тим самим неможливо визначити дійсне місце розшарування руди і породи. Найбільш близьким технічним рішенням є пристрій, який містить пульт керування з джерелом живлення, блоками пам'яті, дисплеєм та з'єднаним з ними мікропроцесором, циліндричний корпус зонда, у якому розміщені джерела та детектор гамма-випромінювання, підсилювач сигналів детектора, зв'язок між пультом та зондом здійснюється через каротажний кабель (Пат. UA80035, Україна "Свердловинний пристрій для селективного каротажу" Азарян А.А., Василенко В.Є., Головко О.В., опубл. 10.08.2007, Бюл. № 12). Недоліком вказаного пристрою є те, що під час буріння у місці контакту різних порід свердловини істотно викривляються, а це викликає значну похибку у визначенні дійсних координат розташування зонда, що призводить до втрат багатої руди або до зайвого видобутку пустої породи. Задачею корисної моделі є вдосконалення пристрою для селективного гамма-гаммакаротажу за рахунок точного визначення координат зонда протягом всієї довжини свердловини. Технічний результат від використання корисної моделі полягає у тому, що точне визначення координат проходження зонда по свердловині дозволяє точніше визначити лінію розподілу між різними породами, зменшити втрати та розубожіння корисного компонента за рахунок більш точного планування вибухових робіт. Поставлена задача вирішується тим, що в пристрої для гамма-гамма-каротажу, що містить пульт керування з блоком живлення, мікропроцесором, блоками пам'яті, поєднаними з відповідними входами мікропроцесора, дисплеєм, контролер якого поєднано з виходом мікропроцесора, зонд, який складається з циліндричного корпусу з розміщеними у ньому джерелами гамма-випромінювання, розміщеними в контейнері детектором гамма-квантів, підсилювачем сигналів детектора, вихід якого з'єднаний лічильним входом мікропроцесора, та центратором, з'єднаним з корпусом зонда, а електричне обладнання зонда з'єднано з пультом за допомогою каротажного кабелю, згідно з корисною моделлю, для визначення азимутальних та зенітних координат зонда у його корпусі встановлюється електронний інклінометр, вихід якого поєднано з одним із входів мікропроцесора, а пульт обладнано схемою для введення в мікропроцесор даних про глибину свердловини, на якій знаходиться корпус зонда. Корисна модель ілюструється схемою, на якій зображено функціональну схему пристрою для селективного каротажу. Пристрій містить пульт керування 1 з блоком живлення 2, мікропроцесором 3, блоками програмованої та оперативної пам'яті 4, 5, поєднаними з відповідними входами мікропроцесора 3, дисплеєм 6, контролер якого поєднано з виходом мікропроцесора 3 інший вхід якого поєднано з блоком введення даних 7 про глибину свердловини, де знаходиться корпус зонда 8, зонд, який складається з центратора 9 та циліндричного корпусу з розміщеними у ньому джерелами гамма-випромінювання 10 в контейнері 11, детектором гамма-квантів 12, підсилювачем сигналів детектора 13, поєднаного з лічильним входом мікропроцесора 3, електронним інклінометром 14, вихід якого поєднано з одним із входів мікропроцесора 3, а електричне обладнання зонда 8 з'єднано з пультом 1 за допомогою каротажного кабелю 15. Пристрій працює наступним чином. Пульт 1 з'єднують із зондом 8 за допомогою каротажного кабелю 15 і подають напругу від блока живлення 2. Під час гамма-гамма-каротажу джерела гамма-квантів 10, що знаходяться у контейнерах 11 випромінюють потік гамма-випромінювання, який розсіюється стінками свердловини, розсіяні гамма-кванти уловлюються детектором гаммаквантів 12, перетворюються у електричний сигнал, підсилюються підсилювачем сигналів детектора 13 і записуються у блоки пам'яті 4, 5 мікропроцесора 3 та відображаються на дисплеї 6. До початку каротажу визначають координати вхідного отвору бурової свердловини, за допомогою центратора 9 фіксують початкове положення зонда 8, і за допомогою блока введення даних 7 записують глибину, на якій знаходиться зонд у пам'ять 4, 5 мікропроцесора 3. При цьому одночасно програмно записують дані селективного гамма-гамма-каротажу та азимутальні і зенітні координати, отримані з виходу електронного інклінометра 14. Після цього зонд 8 за допомогою маніпуляторів або проштовхуючого кабелю 15 пересувається вздовж 1 UA 118167 U 5 свердловини на наступну точку вимірів і за сигналом блока введення даних 7 цикл вимірювання повторюється. Використання запропонованого пристрою для селективного гамма-гамма-каротажу забезпечує, у порівнянні з існуючими, підвищення достовірності каротажу для викривлених свердловин за рахунок точного визначення дійсних 3D-координат каротажного зонда, що зменшує втрати корисного компонента при плануванні вибухових робіт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Пристрій синхронного гамма-гамма-каротажу з електронним інклінометром, що містить пульт керування з блоком живлення, мікропроцесором та блоками пам'яті, з'єднаними з відповідними входами мікропроцесора, дисплеєм, контролер якого з'єднаний з виходом мікропроцесора, зонд, який складається з циліндричного корпусу з розміщеними у ньому джерелами гаммавипромінювання, розміщеними у контейнерах, детектор гамма-квантів, підсилювач сигналів детектора, вихід якого з'єднаний з лічильним входом мікропроцесора та центратором, з'єднаним з корпусом зонда, а електричне обладнання зонда з'єднано з пультом за допомогою каротажного кабелю, який відрізняється тим, що корпус зонда оснащено електронним інклінометром, вихід якого поєднано з відповідним входом мікропроцесора, а пульт з блоком для введення даних у мікропроцесор про глибину свердловини, на якій знаходиться корпус зонда. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
