Дефлекторний розпилювач

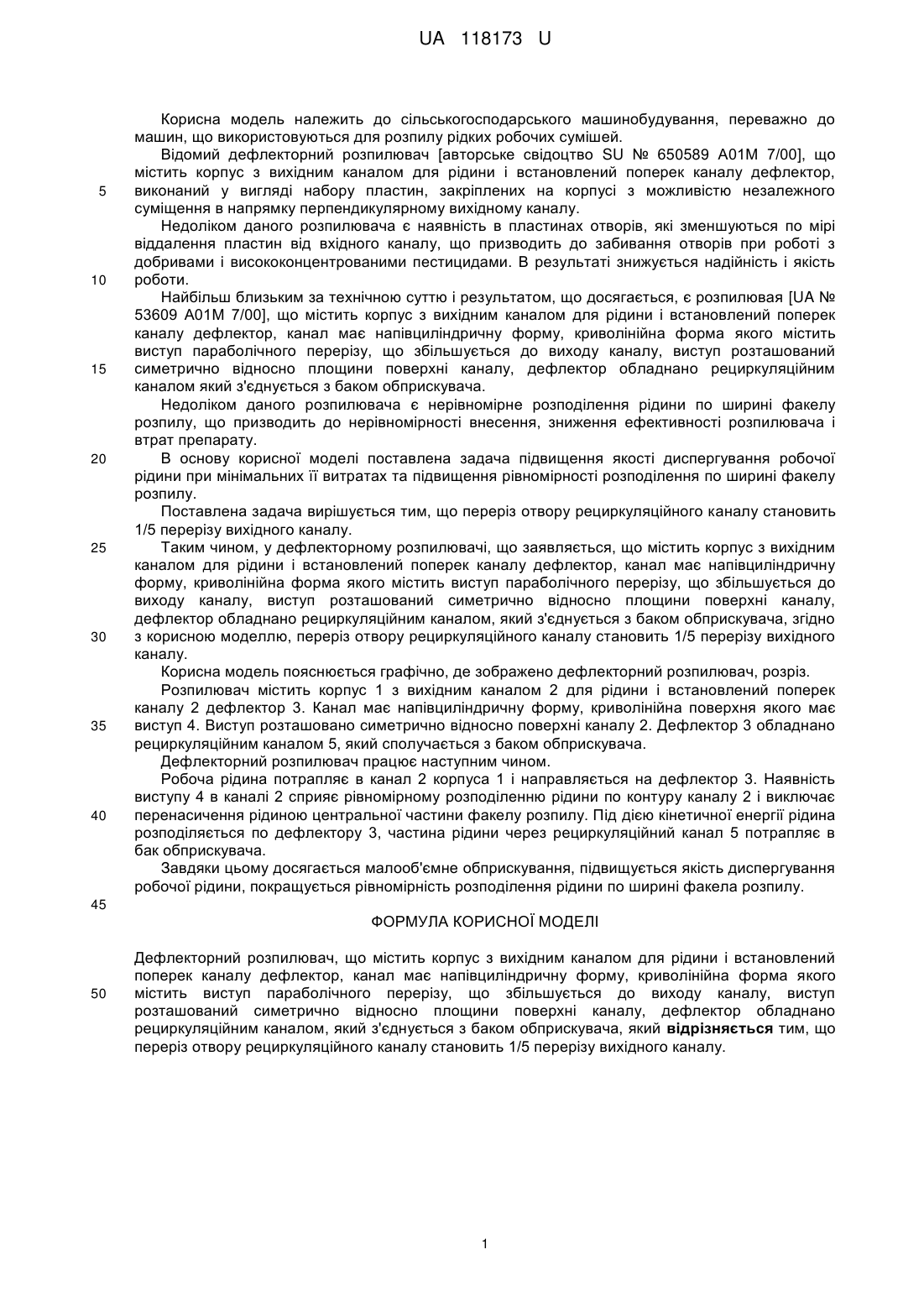

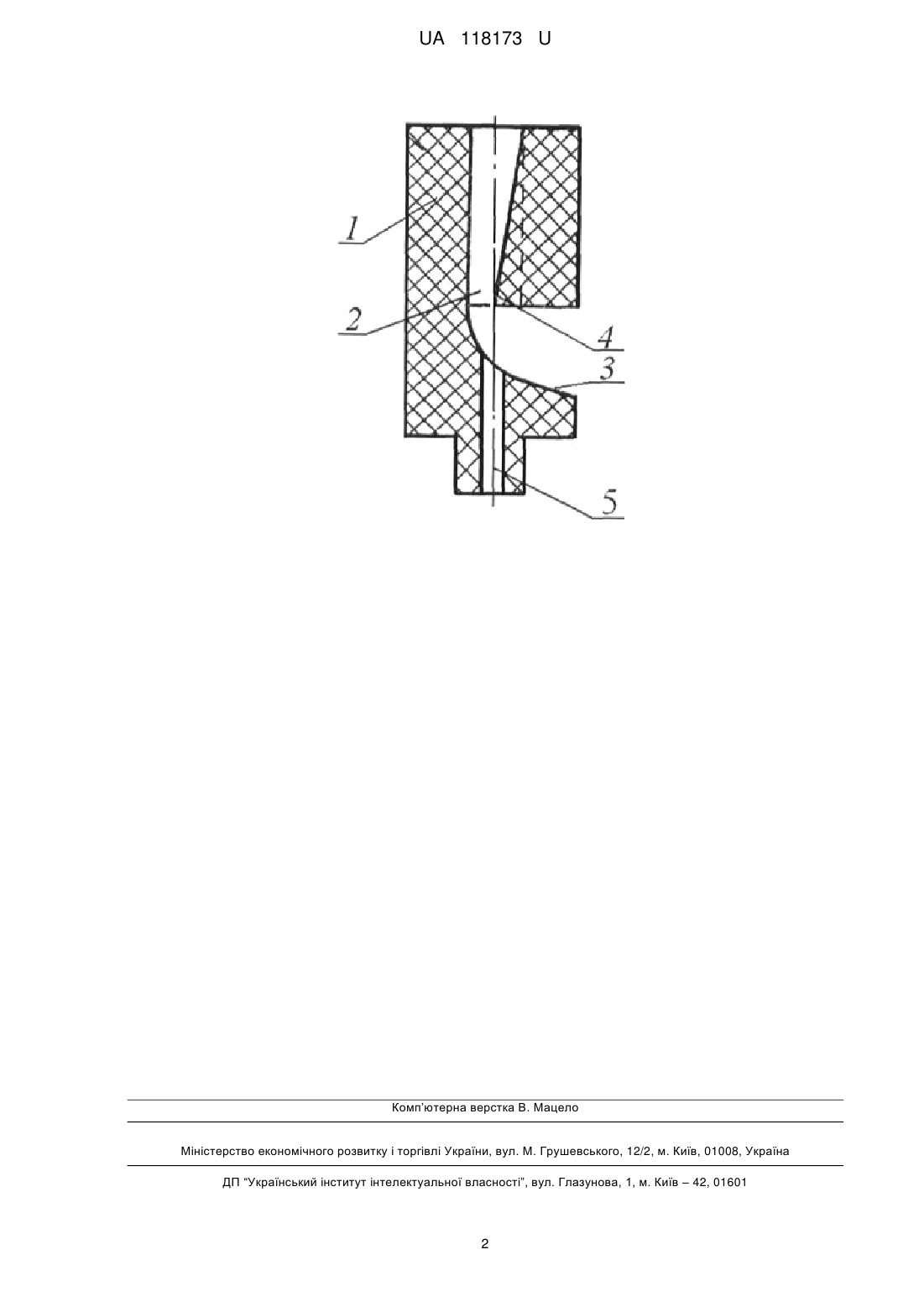

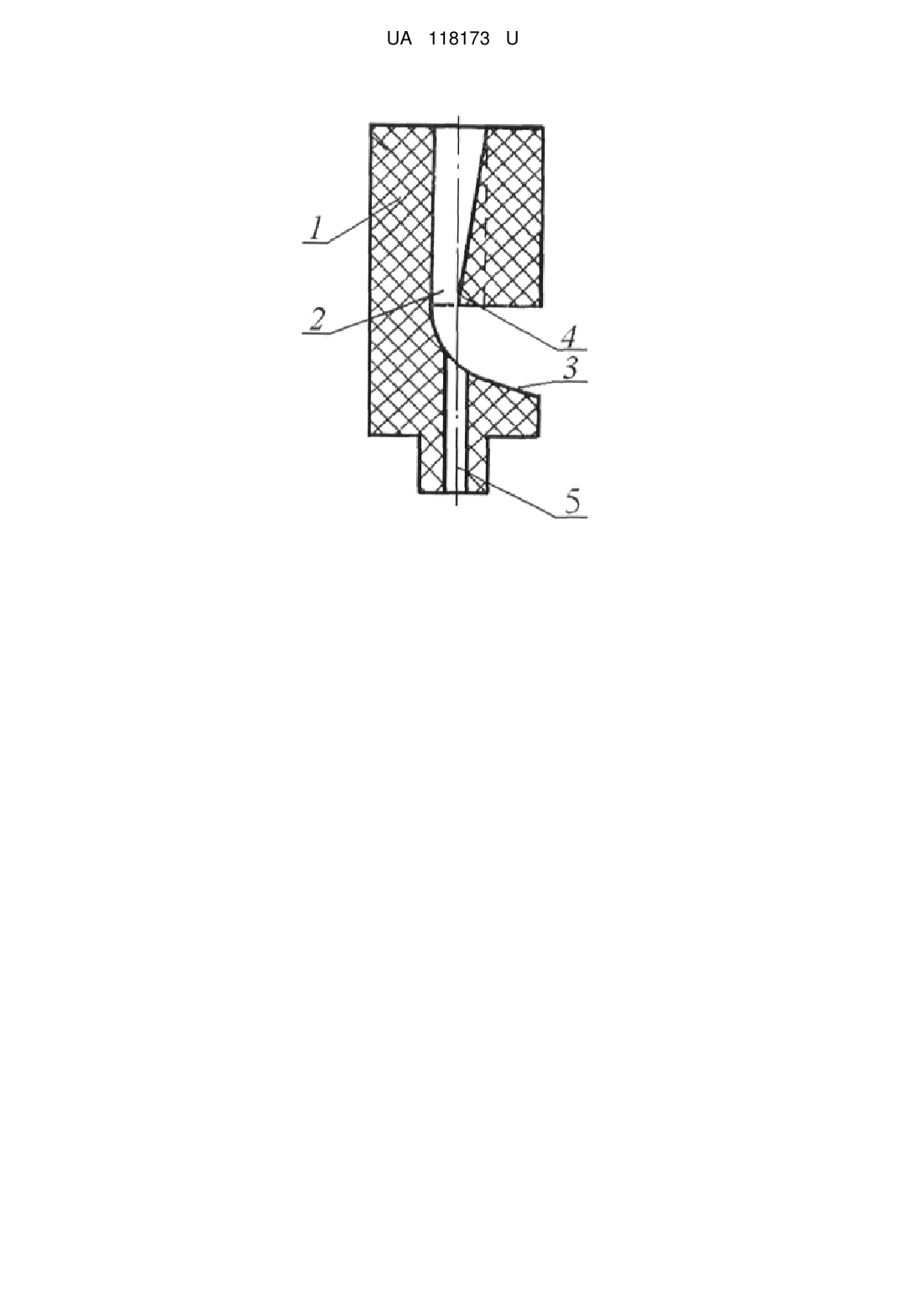

Реферат: Дефлекторний розпилювач містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має напівциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, дефлектор обладнано рециркуляційним каналом, який з'єднується з баком обприскувача. При цьому переріз отвору рециркуляційного каналу становить 1/5 перерізу вихідного каналу. UA 118173 U (12) UA 118173 U UA 118173 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, переважно до машин, що використовуються для розпилу рідких робочих сумішей. Відомий дефлекторний розпилювач [авторське свідоцтво SU № 650589 А01М 7/00], що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, виконаний у вигляді набору пластин, закріплених на корпусі з можливістю незалежного суміщення в напрямку перпендикулярному вихідному каналу. Недоліком даного розпилювача є наявність в пластинах отворів, які зменшуються по мірі віддалення пластин від вхідного каналу, що призводить до забивання отворів при роботі з добривами і висококонцентрованими пестицидами. В результаті знижується надійність і якість роботи. Найбільш близьким за технічною суттю і результатом, що досягається, є розпилювая [UA № 53609 А01М 7/00], що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має напівциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, дефлектор обладнано рециркуляційним каналом який з'єднується з баком обприскувача. Недоліком даного розпилювача є нерівномірне розподілення рідини по ширині факелу розпилу, що призводить до нерівномірності внесення, зниження ефективності розпилювача і втрат препарату. В основу корисної моделі поставлена задача підвищення якості диспергування робочої рідини при мінімальних її витратах та підвищення рівномірності розподілення по ширині факелу розпилу. Поставлена задача вирішується тим, що переріз отвору рециркуляційного каналу становить 1/5 перерізу вихідного каналу. Таким чином, у дефлекторному розпилювачі, що заявляється, що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має напівциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, дефлектор обладнано рециркуляційним каналом, який з'єднується з баком обприскувача, згідно з корисною моделлю, переріз отвору рециркуляційного каналу становить 1/5 перерізу вихідного каналу. Корисна модель пояснюється графічно, де зображено дефлекторний розпилювач, розріз. Розпилювач містить корпус 1 з вихідним каналом 2 для рідини і встановлений поперек каналу 2 дефлектор 3. Канал має напівциліндричну форму, криволінійна поверхня якого має виступ 4. Виступ розташовано симетрично відносно поверхні каналу 2. Дефлектор 3 обладнано рециркуляційним каналом 5, який сполучається з баком обприскувача. Дефлекторний розпилювач працює наступним чином. Робоча рідина потрапляє в канал 2 корпуса 1 і направляється на дефлектор 3. Наявність виступу 4 в каналі 2 сприяє рівномірному розподіленню рідини по контуру каналу 2 і виключає перенасичення рідиною центральної частини факелу розпилу. Під дією кінетичної енергії рідина розподіляється по дефлектору 3, частина рідини через рециркуляційний канал 5 потрапляє в бак обприскувача. Завдяки цьому досягається малооб'ємне обприскування, підвищується якість диспергування робочої рідини, покращується рівномірність розподілення рідини по ширині факела розпилу. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Дефлекторний розпилювач, що містить корпус з вихідним каналом для рідини і встановлений поперек каналу дефлектор, канал має напівциліндричну форму, криволінійна форма якого містить виступ параболічного перерізу, що збільшується до виходу каналу, виступ розташований симетрично відносно площини поверхні каналу, дефлектор обладнано рециркуляційним каналом, який з'єднується з баком обприскувача, який відрізняється тим, що переріз отвору рециркуляційного каналу становить 1/5 перерізу вихідного каналу. 1 UA 118173 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
