Одношарове сітчасте циліндричне покриття

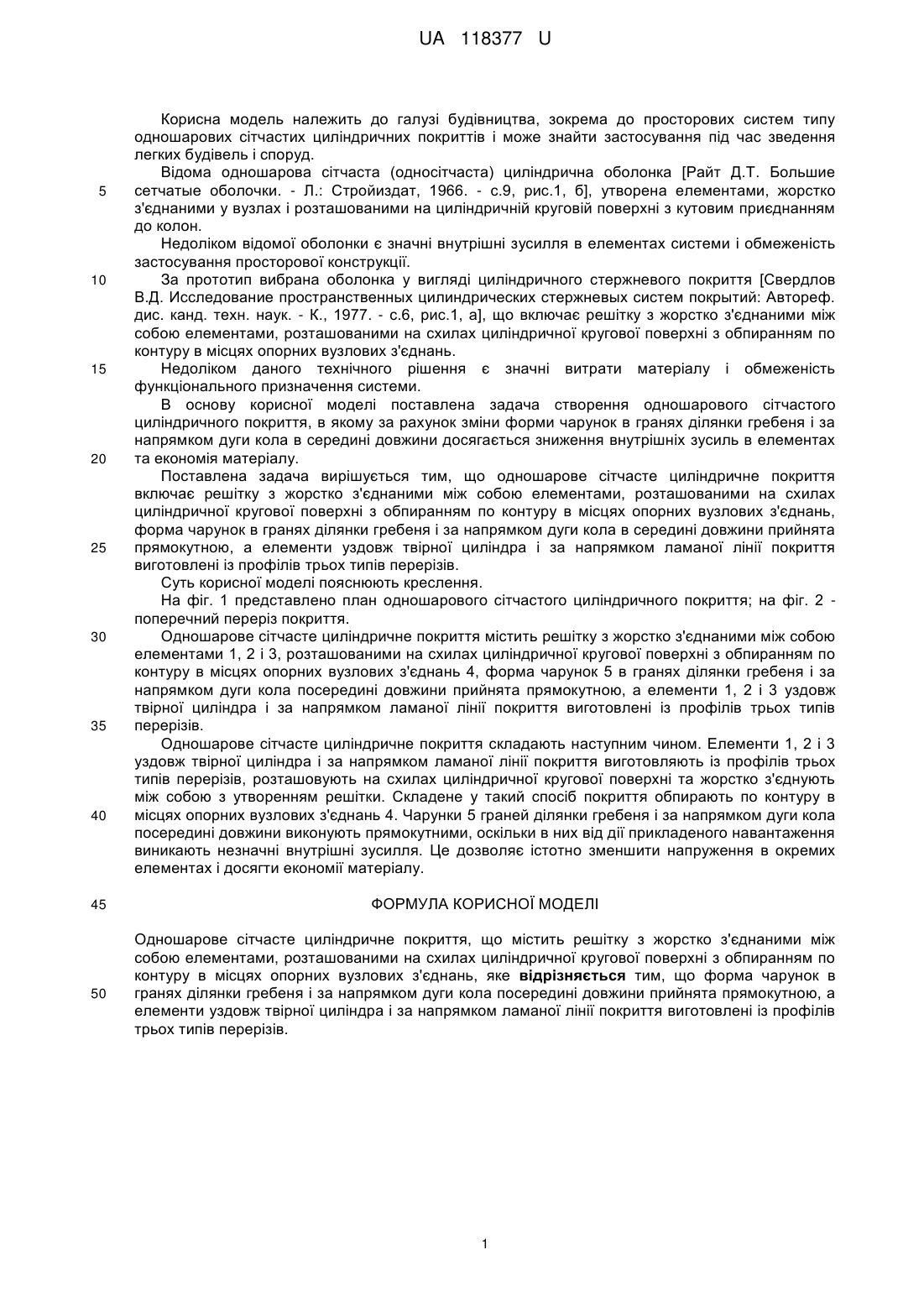

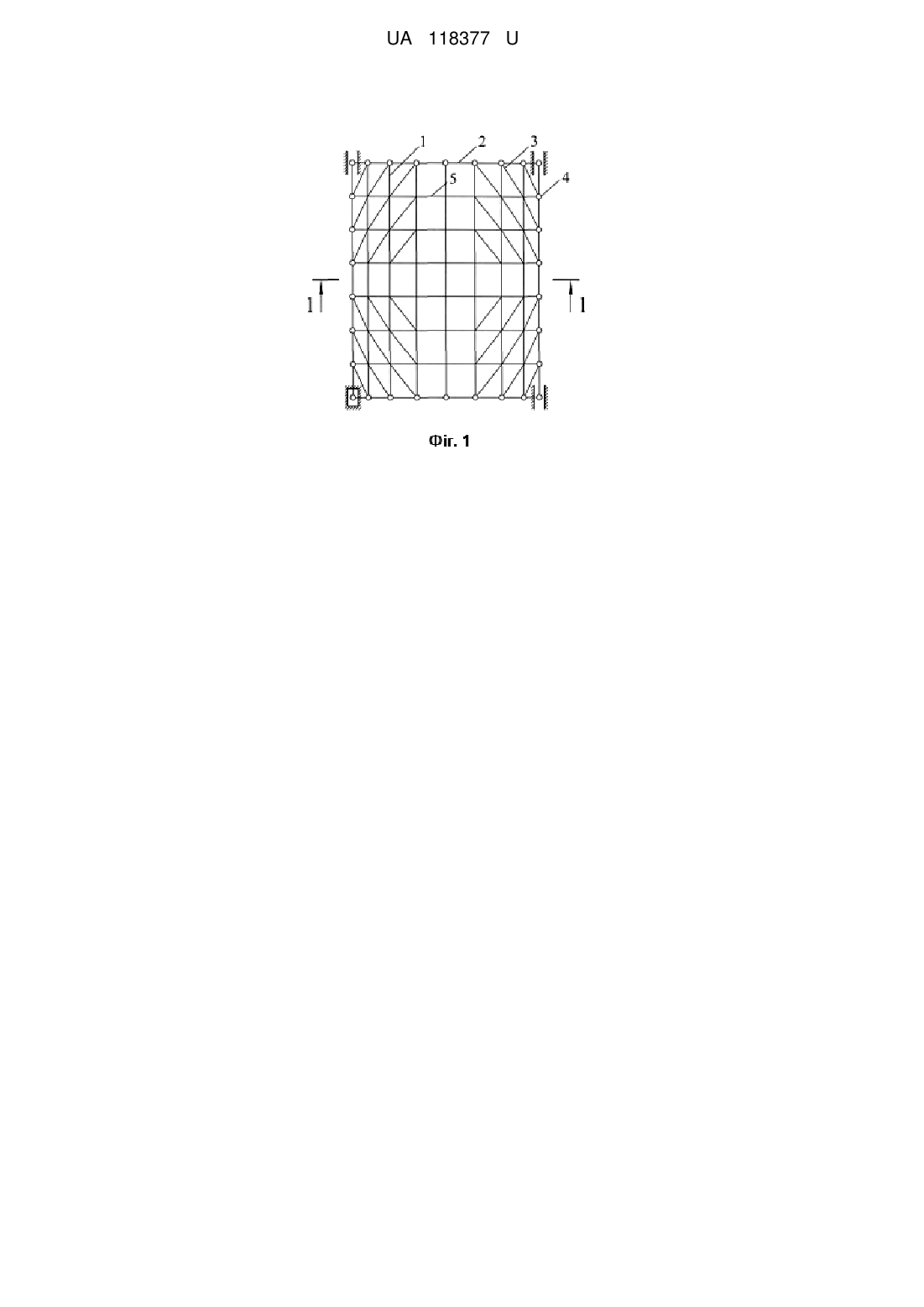

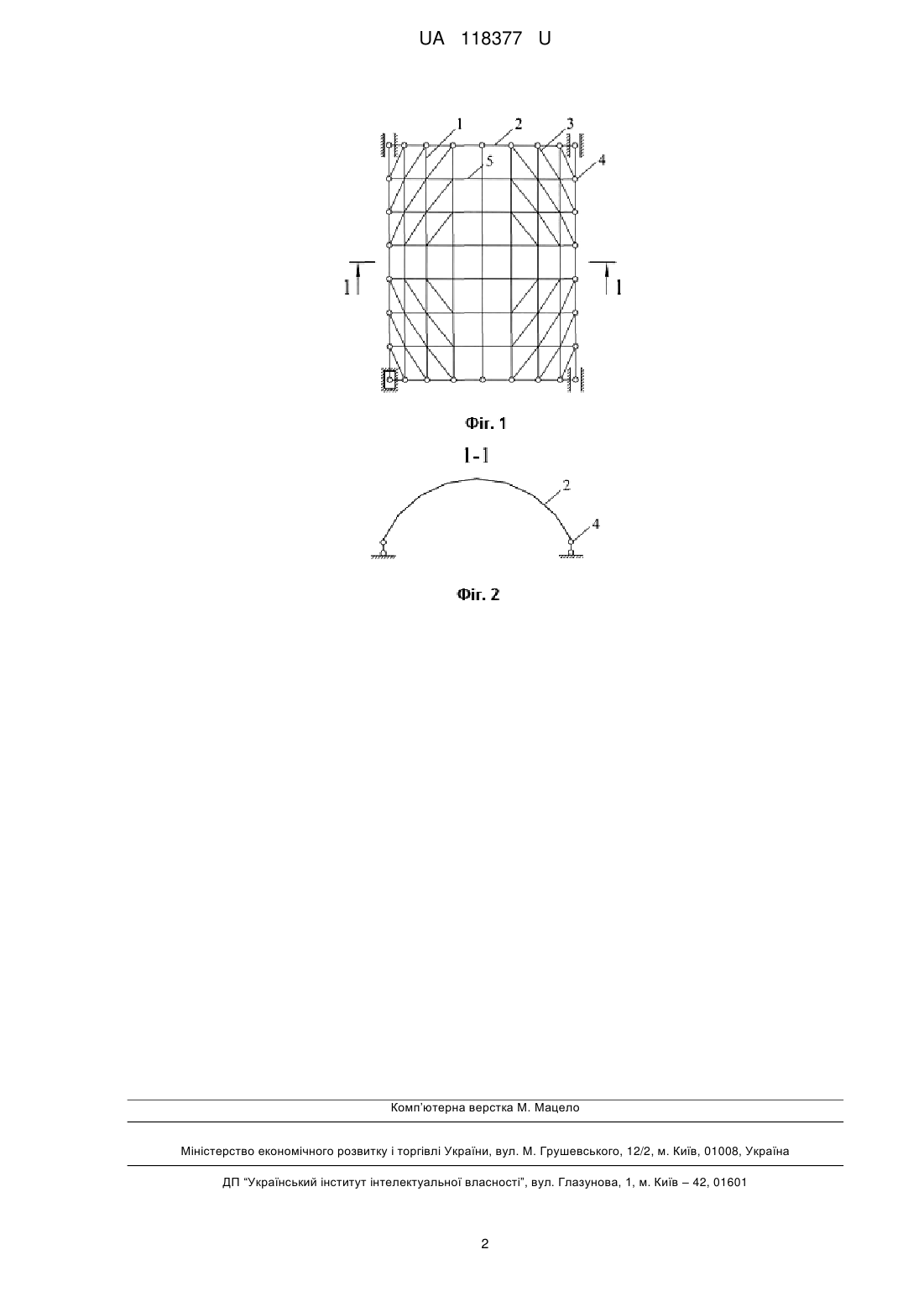

Реферат: UA 118377 U UA 118377 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до просторових систем типу одношарових сітчастих циліндричних покриттів і може знайти застосування під час зведення легких будівель і споруд. Відома одношарова сітчаста (односітчаста) циліндрична оболонка [Райт Д.Т. Большие сетчатые оболочки. - Л.: Стройиздат, 1966. - с.9, рис.1, б], утворена елементами, жорстко з'єднаними у вузлах і розташованими на циліндричній круговій поверхні з кутовим приєднанням до колон. Недоліком відомої оболонки є значні внутрішні зусилля в елементах системи і обмеженість застосування просторової конструкції. За прототип вибрана оболонка у вигляді циліндричного стержневого покриття [Свердлов В.Д. Исследование пространственных цилиндрических стержневых систем покрытий: Автореф. дис. канд. техн. наук. - К., 1977. - с.6, рис.1, а], що включає решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні з обпиранням по контуру в місцях опорних вузлових з'єднань. Недоліком даного технічного рішення є значні витрати матеріалу і обмеженість функціонального призначення системи. В основу корисної моделі поставлена задача створення одношарового сітчастого циліндричного покриття, в якому за рахунок зміни форми чарунок в гранях ділянки гребеня і за напрямком дуги кола в середині довжини досягається зниження внутрішніх зусиль в елементах та економія матеріалу. Поставлена задача вирішується тим, що одношарове сітчасте циліндричне покриття включає решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні з обпиранням по контуру в місцях опорних вузлових з'єднань, форма чарунок в гранях ділянки гребеня і за напрямком дуги кола в середині довжини прийнята прямокутною, а елементи уздовж твірної циліндра і за напрямком ламаної лінії покриття виготовлені із профілів трьох типів перерізів. Суть корисної моделі пояснюють креслення. На фіг. 1 представлено план одношарового сітчастого циліндричного покриття; на фіг. 2 поперечний переріз покриття. Одношарове сітчасте циліндричне покриття містить решітку з жорстко з'єднаними між собою елементами 1, 2 і 3, розташованими на схилах циліндричної кругової поверхні з обпиранням по контуру в місцях опорних вузлових з'єднань 4, форма чарунок 5 в гранях ділянки гребеня і за напрямком дуги кола посередині довжини прийнята прямокутною, а елементи 1, 2 і 3 уздовж твірної циліндра і за напрямком ламаної лінії покриття виготовлені із профілів трьох типів перерізів. Одношарове сітчасте циліндричне покриття складають наступним чином. Елементи 1, 2 і 3 уздовж твірної циліндра і за напрямком ламаної лінії покриття виготовляють із профілів трьох типів перерізів, розташовують на схилах циліндричної кругової поверхні та жорстко з'єднують між собою з утворенням решітки. Складене у такий спосіб покриття обпирають по контуру в місцях опорних вузлових з'єднань 4. Чарунки 5 граней ділянки гребеня і за напрямком дуги кола посередині довжини виконують прямокутними, оскільки в них від дії прикладеного навантаження виникають незначні внутрішні зусилля. Це дозволяє істотно зменшити напруження в окремих елементах і досягти економії матеріалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Одношарове сітчасте циліндричне покриття, що містить решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні з обпиранням по контуру в місцях опорних вузлових з'єднань, яке відрізняється тим, що форма чарунок в гранях ділянки гребеня і за напрямком дуги кола посередині довжини прийнята прямокутною, а елементи уздовж твірної циліндра і за напрямком ламаної лінії покриття виготовлені із профілів трьох типів перерізів. 1 UA 118377 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
