Муфтовий автоматичний зворотний напірно-зливний клапан

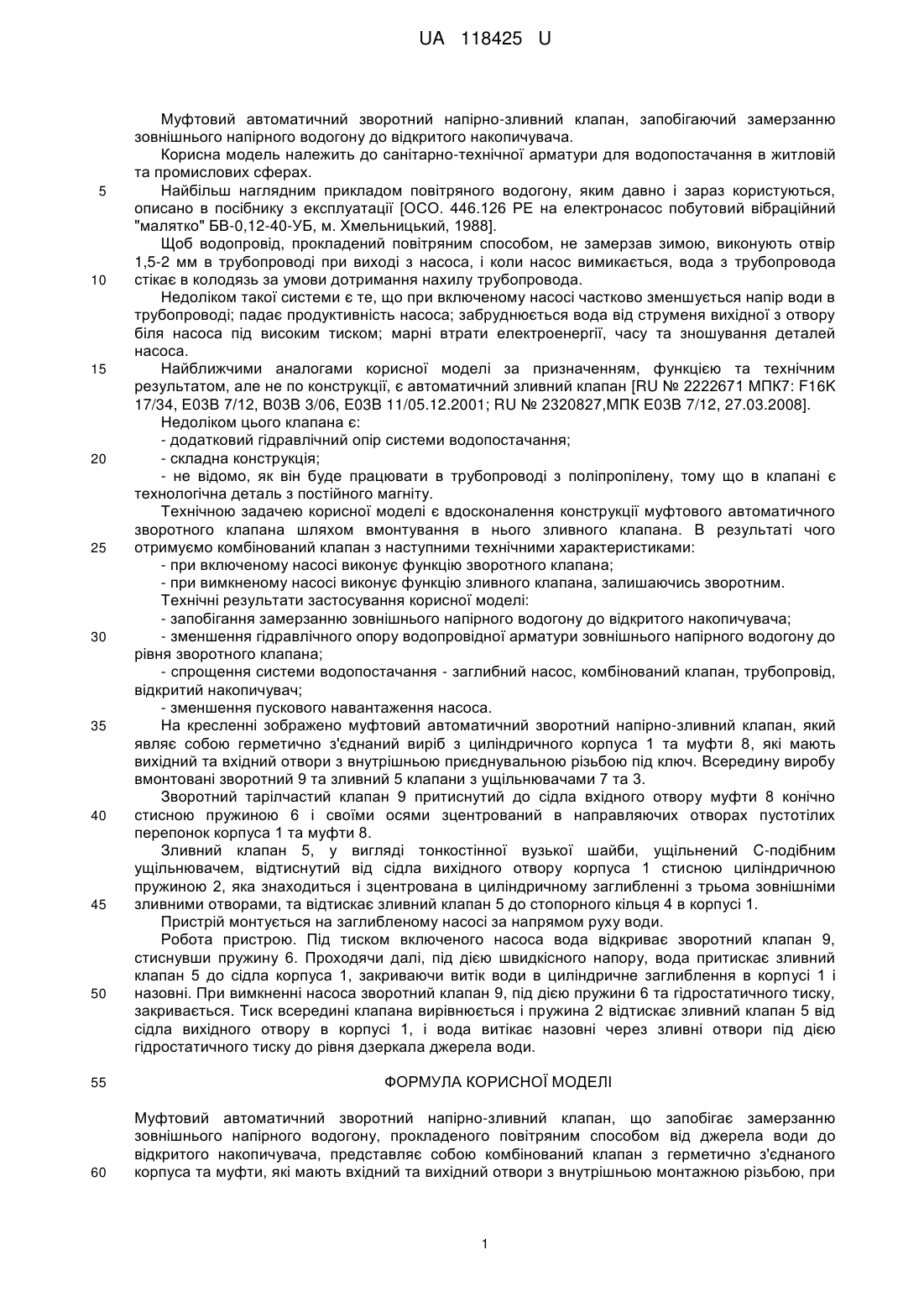

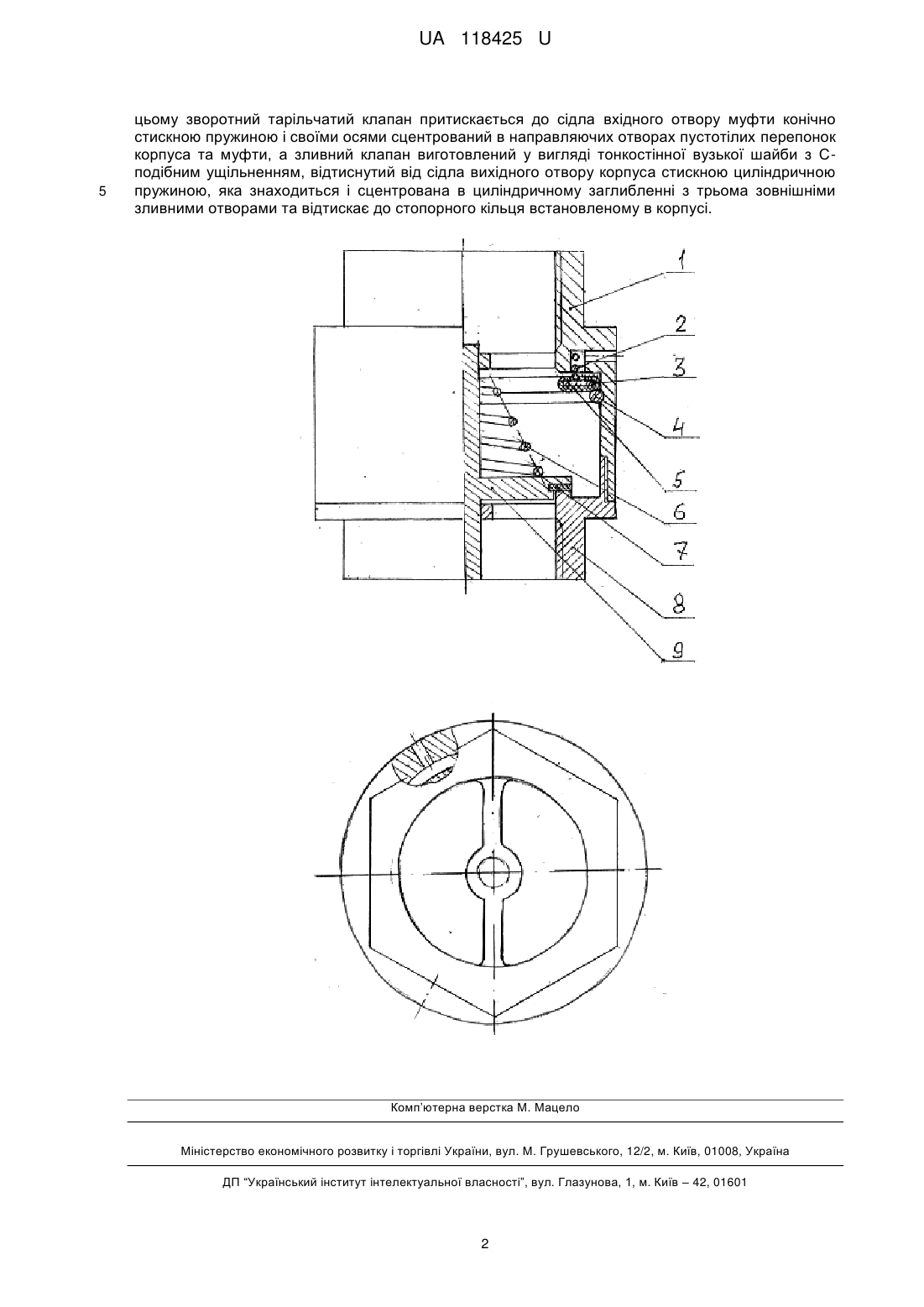

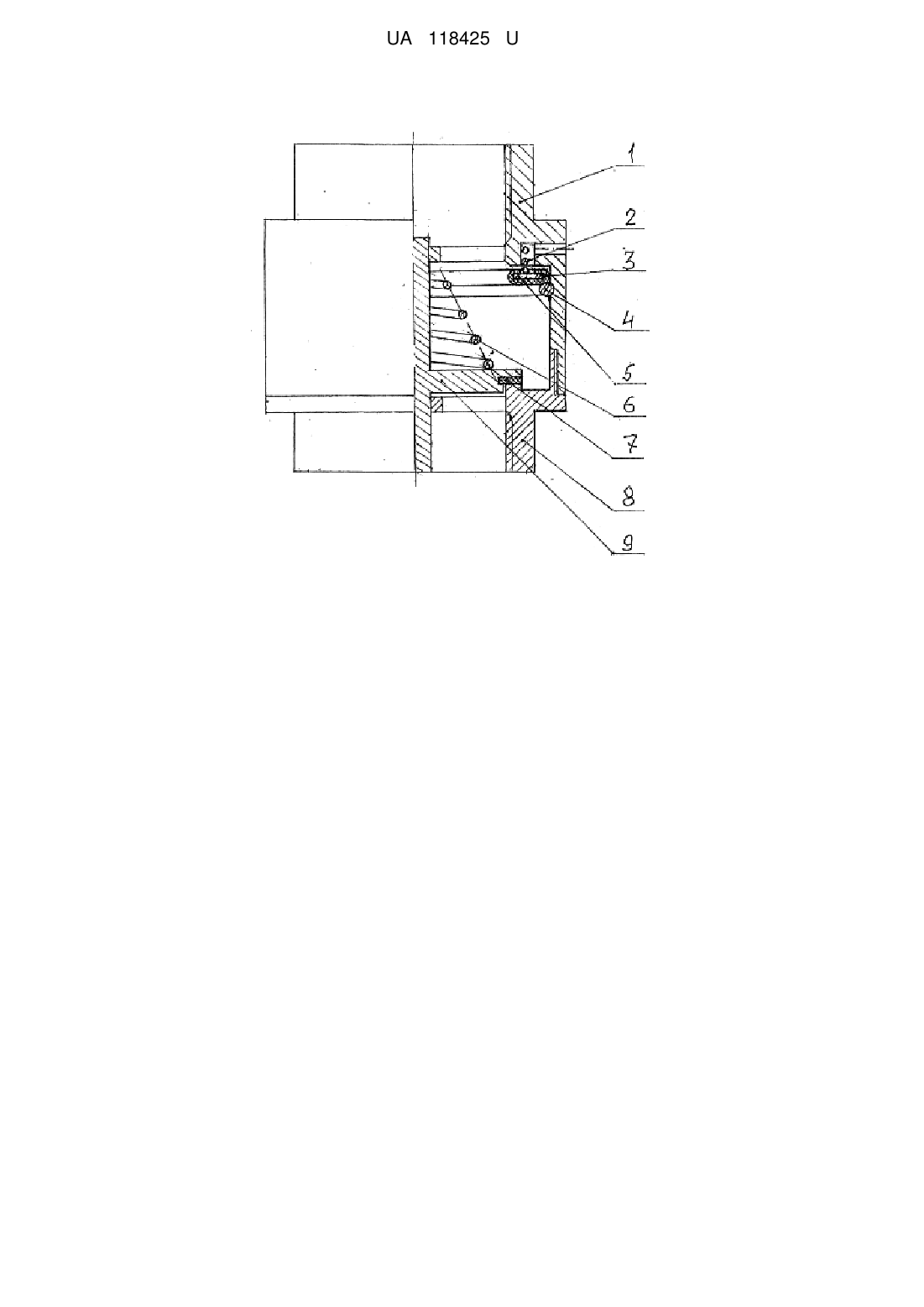

Реферат: UA 118425 U UA 118425 U 5 10 15 20 25 30 35 40 45 50 55 60 Муфтовий автоматичний зворотний напірно-зливний клапан, запобігаючий замерзанню зовнішнього напірного водогону до відкритого накопичувача. Корисна модель належить до санітарно-технічної арматури для водопостачання в житловій та промислових сферах. Найбільш наглядним прикладом повітряного водогону, яким давно і зараз користуються, описано в посібнику з експлуатації [ОСО. 446.126 РЕ на електронасос побутовий вібраційний "малятко" БВ-0,12-40-УБ, м. Хмельницький, 1988]. Щоб водопровід, прокладений повітряним способом, не замерзав зимою, виконують отвір 1,5-2 мм в трубопроводі при виході з насоса, і коли насос вимикається, вода з трубопровода стікає в колодязь за умови дотримання нахилу трубопровода. Недоліком такої системи є те, що при включеному насосі частково зменшується напір води в трубопроводі; падає продуктивність насоса; забруднюється вода від струменя вихідної з отвору біля насоса під високим тиском; марні втрати електроенергії, часу та зношування деталей насоса. Найближчими аналогами корисної моделі за призначенням, функцією та технічним результатом, але не по конструкції, є автоматичний зливний клапан [RU № 2222671 МПК7: F16K 17/34, Е03В 7/12, В03В 3/06, E03B 11/05.12.2001; RU № 2320827,МПК Е03В 7/12, 27.03.2008]. Недоліком цього клапана є: - додатковий гідравлічний опір системи водопостачання; - складна конструкція; - не відомо, як він буде працювати в трубопроводі з поліпропілену, тому що в клапані є технологічна деталь з постійного магніту. Технічною задачею корисної моделі є вдосконалення конструкції муфтового автоматичного зворотного клапана шляхом вмонтування в нього зливного клапана. В результаті чого отримуємо комбінований клапан з наступними технічними характеристиками: - при включеному насосі виконує функцію зворотного клапана; - при вимкненому насосі виконує функцію зливного клапана, залишаючись зворотним. Технічні результати застосування корисної моделі: - запобігання замерзанню зовнішнього напірного водогону до відкритого накопичувача; - зменшення гідравлічного опору водопровідної арматури зовнішнього напірного водогону до рівня зворотного клапана; - спрощення системи водопостачання - заглибний насос, комбінований клапан, трубопровід, відкритий накопичувач; - зменшення пускового навантаження насоса. На кресленні зображено муфтовий автоматичний зворотний напірно-зливний клапан, який являє собою герметично з'єднаний виріб з циліндричного корпуса 1 та муфти 8, які мають вихідний та вхідний отвори з внутрішньою приєднувальною різьбою під ключ. Всередину виробу вмонтовані зворотний 9 та зливний 5 клапани з ущільнювачами 7 та 3. Зворотний тарілчастий клапан 9 притиснутий до сідла вхідного отвору муфти 8 конічно стисною пружиною 6 і своїми осями зцентрований в направляючих отворах пустотілих перепонок корпуса 1 та муфти 8. Зливний клапан 5, у вигляді тонкостінної вузької шайби, ущільнений C-подібним ущільнювачем, відтиснутий від сідла вихідного отвору корпуса 1 стисною циліндричною пружиною 2, яка знаходиться і зцентрована в циліндричному заглибленні з трьома зовнішніми зливними отворами, та відтискає зливний клапан 5 до стопорного кільця 4 в корпусі 1. Пристрій монтується на заглибленому насосі за напрямом руху води. Робота пристрою. Під тиском включеного насоса вода відкриває зворотний клапан 9, стиснувши пружину 6. Проходячи далі, під дією швидкісного напору, вода притискає зливний клапан 5 до сідла корпуса 1, закриваючи витік води в циліндричне заглиблення в корпусі 1 і назовні. При вимкненні насоса зворотний клапан 9, під дією пружини 6 та гідростатичного тиску, закривається. Тиск всередині клапана вирівнюється і пружина 2 відтискає зливний клапан 5 від сідла вихідного отвору в корпусі 1, і вода витікає назовні через зливні отвори під дією гідростатичного тиску до рівня дзеркала джерела води. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Муфтовий автоматичний зворотний напірно-зливний клапан, що запобігає замерзанню зовнішнього напірного водогону, прокладеного повітряним способом від джерела води до відкритого накопичувача, представляє собою комбінований клапан з герметично з'єднаного корпуса та муфти, які мають вхідний та вихідний отвори з внутрішньою монтажною різьбою, при 1 UA 118425 U 5 цьому зворотний тарільчатий клапан притискається до сідла вхідного отвору муфти конічно стискною пружиною і своїми осями сцентрований в направляючих отворах пустотілих перепонок корпуса та муфти, а зливний клапан виготовлений у вигляді тонкостінної вузької шайби з Сподібним ущільненням, відтиснутий від сідла вихідного отвору корпуса стискною циліндричною пружиною, яка знаходиться і сцентрована в циліндричному заглибленні з трьома зовнішніми зливними отворами та відтискає до стопорного кільця встановленому в корпусі. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
