Накопичувальний фазороздільний балон

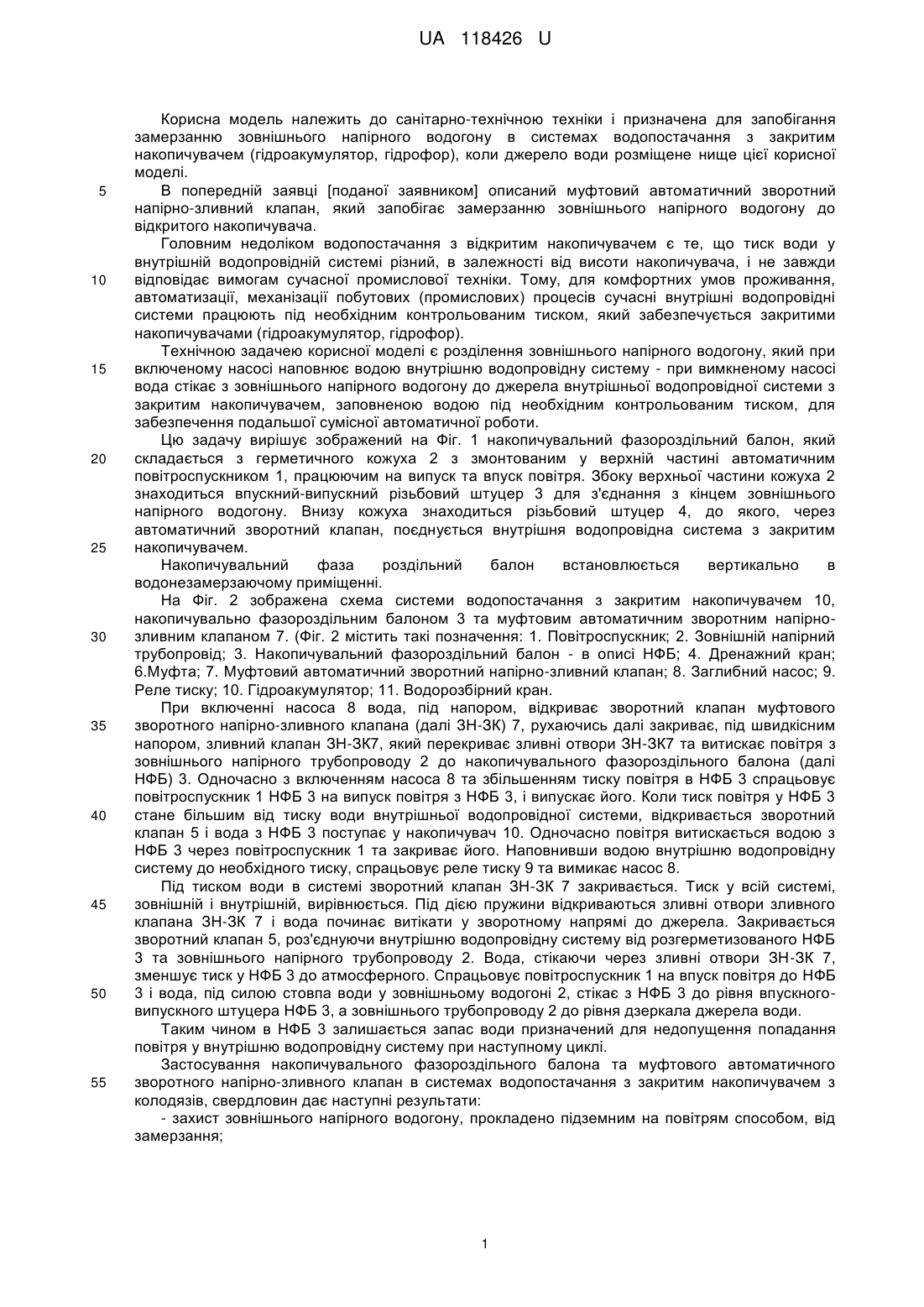

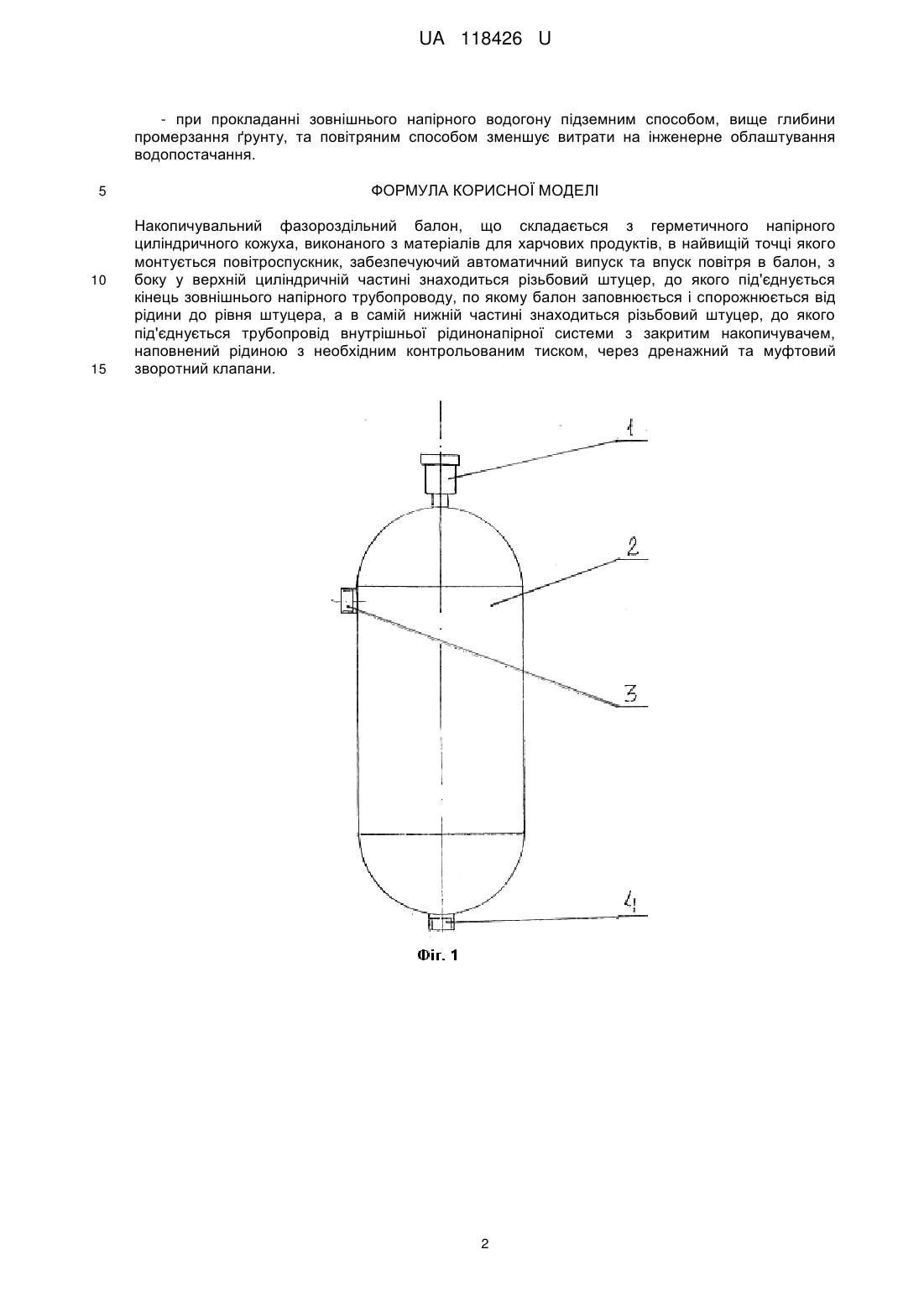

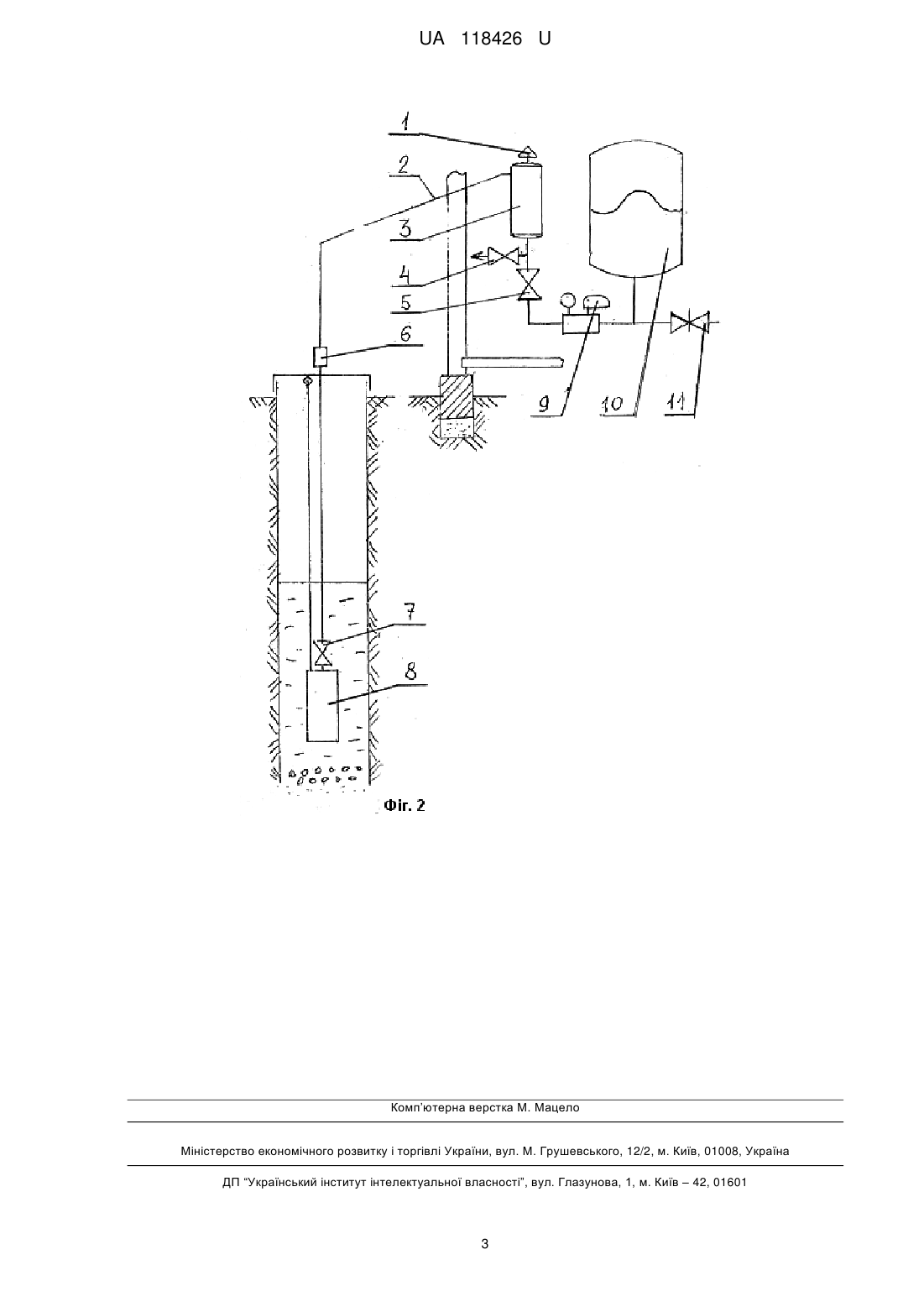

Реферат: UA 118426 U UA 118426 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до санітарно-технічною техніки і призначена для запобігання замерзанню зовнішнього напірного водогону в системах водопостачання з закритим накопичувачем (гідроакумулятор, гідрофор), коли джерело води розміщене нище цієї корисної моделі. В попередній заявці [поданої заявником] описаний муфтовий автоматичний зворотний напірно-зливний клапан, який запобігає замерзанню зовнішнього напірного водогону до відкритого накопичувача. Головним недоліком водопостачання з відкритим накопичувачем є те, що тиск води у внутрішній водопровідній системі різний, в залежності від висоти накопичувача, і не завжди відповідає вимогам сучасної промислової техніки. Тому, для комфортних умов проживання, автоматизації, механізації побутових (промислових) процесів сучасні внутрішні водопровідні системи працюють під необхідним контрольованим тиском, який забезпечується закритими накопичувачами (гідроакумулятор, гідрофор). Технічною задачею корисної моделі є розділення зовнішнього напірного водогону, який при включеному насосі наповнює водою внутрішню водопровідну систему - при вимкненому насосі вода стікає з зовнішнього напірного водогону до джерела внутрішньої водопровідної системи з закритим накопичувачем, заповненою водою під необхідним контрольованим тиском, для забезпечення подальшої сумісної автоматичної роботи. Цю задачу вирішує зображений на Фіг. 1 накопичувальний фазороздільний балон, який складається з герметичного кожуха 2 з змонтованим у верхній частині автоматичним повітроспускником 1, працюючим на випуск та впуск повітря. Збоку верхньої частини кожуха 2 знаходиться впускний-випускний різьбовий штуцер 3 для з'єднання з кінцем зовнішнього напірного водогону. Внизу кожуха знаходиться різьбовий штуцер 4, до якого, через автоматичний зворотний клапан, поєднується внутрішня водопровідна система з закритим накопичувачем. Накопичувальний фаза роздільний балон встановлюється вертикально в водонезамерзаючому приміщенні. На Фіг. 2 зображена схема системи водопостачання з закритим накопичувачем 10, накопичувально фазороздільним балоном 3 та муфтовим автоматичним зворотним напірнозливним клапаном 7. (Фіг. 2 містить такі позначення: 1. Повітроспускник; 2. Зовнішній напірний трубопровід; 3. Накопичувальний фазороздільний балон - в описі НФБ; 4. Дренажний кран; 6.Муфта; 7. Муфтовий автоматичний зворотний напірно-зливний клапан; 8. Заглибний насос; 9. Реле тиску; 10. Гідроакумулятор; 11. Водорозбірний кран. При включенні насоса 8 вода, під напором, відкриває зворотний клапан муфтового зворотного напірно-зливного клапана (далі ЗН-ЗК) 7, рухаючись далі закриває, під швидкісним напором, зливний клапан ЗН-ЗК7, який перекриває зливні отвори ЗН-ЗК7 та витискає повітря з зовнішнього напірного трубопроводу 2 до накопичувального фазороздільного балона (далі НФБ) 3. Одночасно з включенням насоса 8 та збільшенням тиску повітря в НФБ 3 спрацьовує повітроспускник 1 НФБ 3 на випуск повітря з НФБ 3, і випускає його. Коли тиск повітря у НФБ 3 стане більшим від тиску води внутрішньої водопровідної системи, відкривається зворотний клапан 5 і вода з НФБ 3 поступає у накопичувач 10. Одночасно повітря витискається водою з НФБ 3 через повітроспускник 1 та закриває його. Наповнивши водою внутрішню водопровідну систему до необхідного тиску, спрацьовує реле тиску 9 та вимикає насос 8. Під тиском води в системі зворотний клапан ЗН-ЗК 7 закривається. Тиск у всій системі, зовнішній і внутрішній, вирівнюється. Під дією пружини відкриваються зливні отвори зливного клапана ЗН-ЗК 7 і вода починає витікати у зворотному напрямі до джерела. Закривається зворотний клапан 5, роз'єднуючи внутрішню водопровідну систему від розгерметизованого НФБ 3 та зовнішнього напірного трубопроводу 2. Вода, стікаючи через зливні отвори ЗН-ЗК 7, зменшує тиск у НФБ 3 до атмосферного. Спрацьовує повітроспускник 1 на впуск повітря до НФБ 3 і вода, під силою стовпа води у зовнішньому водогоні 2, стікає з НФБ 3 до рівня впускноговипускного штуцера НФБ 3, а зовнішнього трубопроводу 2 до рівня дзеркала джерела води. Таким чином в НФБ 3 залишається запас води призначений для недопущення попадання повітря у внутрішню водопровідну систему при наступному циклі. Застосування накопичувального фазороздільного балона та муфтового автоматичного зворотного напірно-зливного клапан в системах водопостачання з закритим накопичувачем з колодязів, свердловин дає наступні результати: - захист зовнішнього напірного водогону, прокладено підземним на повітрям способом, від замерзання; 1 UA 118426 U - при прокладанні зовнішнього напірного водогону підземним способом, вище глибини промерзання ґрунту, та повітряним способом зменшує витрати на інженерне облаштування водопостачання. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Накопичувальний фазороздільний балон, що складається з герметичного напірного циліндричного кожуха, виконаного з матеріалів для харчових продуктів, в найвищій точці якого монтується повітроспускник, забезпечуючий автоматичний випуск та впуск повітря в балон, з боку у верхній циліндричній частині знаходиться різьбовий штуцер, до якого під'єднується кінець зовнішнього напірного трубопроводу, по якому балон заповнюється і спорожнюється від рідини до рівня штуцера, а в самій нижній частині знаходиться різьбовий штуцер, до якого під'єднується трубопровід внутрішньої рідинонапірної системи з закритим накопичувачем, наповнений рідиною з необхідним контрольованим тиском, через дренажний та муфтовий зворотний клапани. 2 UA 118426 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
