Переносний пристрій ежекційного типу для отримання вогнегасного гелю

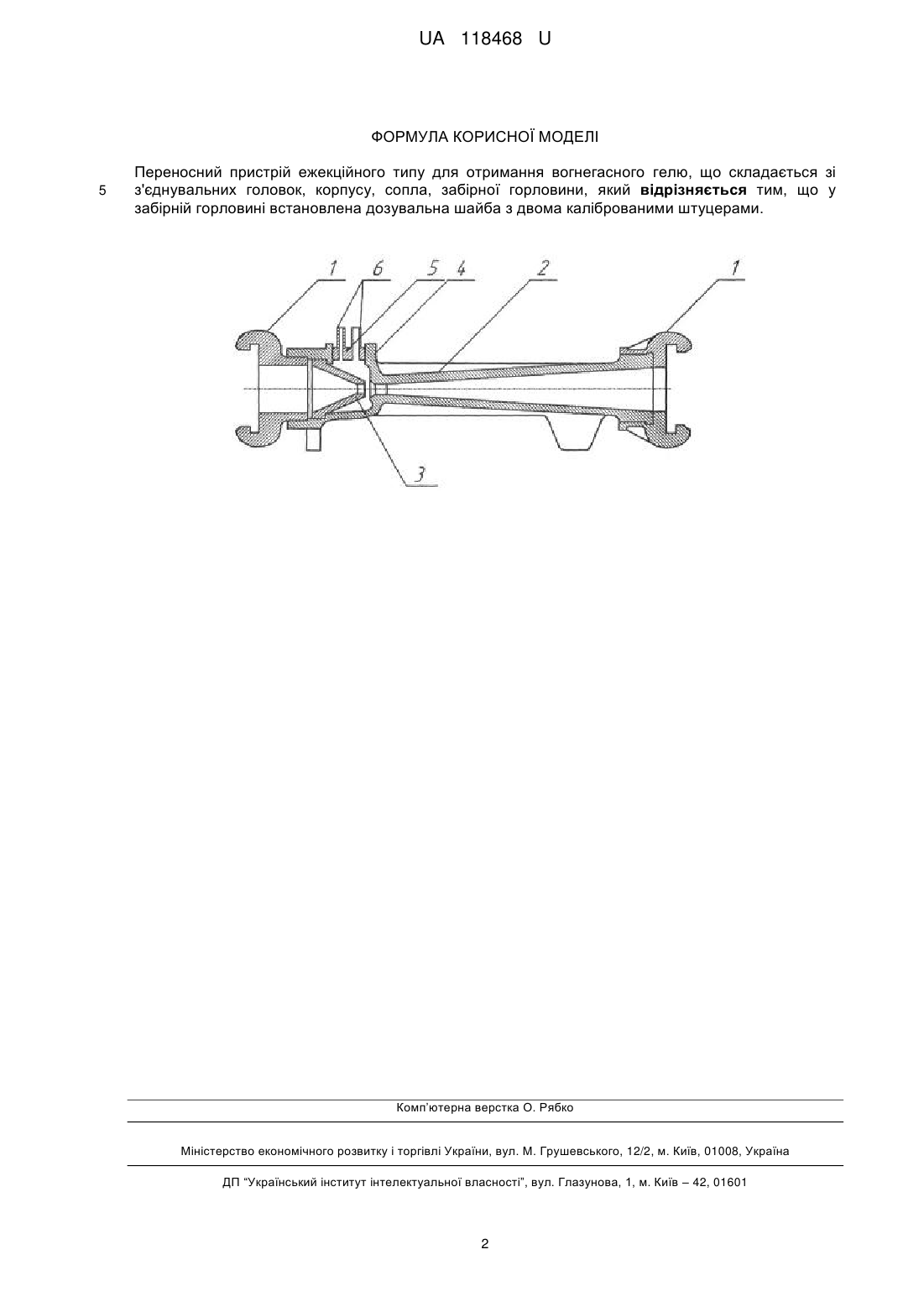

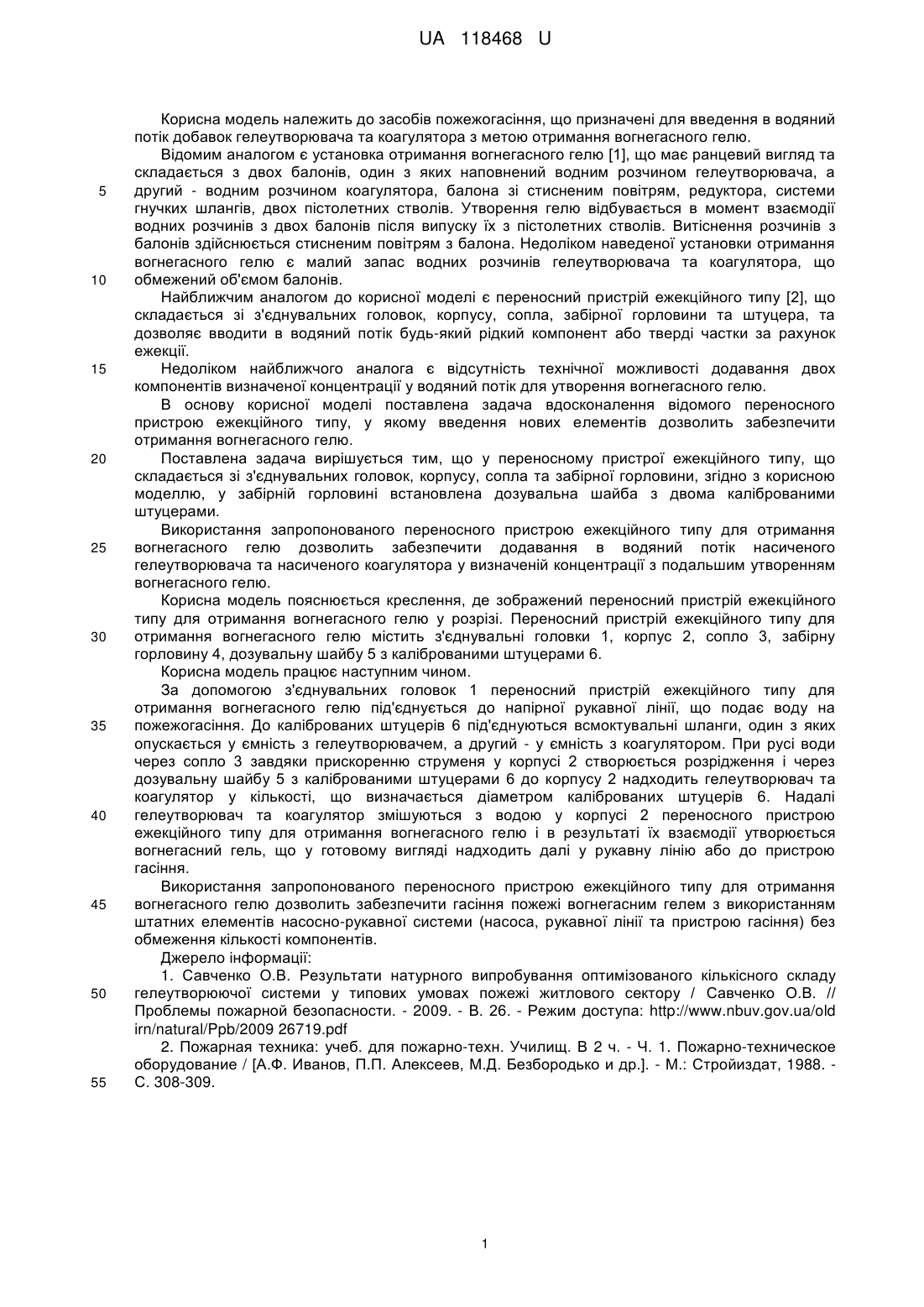

Реферат: Переносний пристрій ежекційного типу для отримання вогнегасного гелю складається зі з'єднувальних головок, корпусу, сопла, забірної горловини. У забірній горловині встановлена дозувальна шайба з двома каліброваними штуцерами. UA 118468 U (12) UA 118468 U UA 118468 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів пожежогасіння, що призначені для введення в водяний потік добавок гелеутворювача та коагулятора з метою отримання вогнегасного гелю. Відомим аналогом є установка отримання вогнегасного гелю [1], що має ранцевий вигляд та складається з двох балонів, один з яких наповнений водним розчином гелеутворювача, а другий - водним розчином коагулятора, балона зі стисненим повітрям, редуктора, системи гнучких шлангів, двох пістолетних стволів. Утворення гелю відбувається в момент взаємодії водних розчинів з двох балонів після випуску їх з пістолетних стволів. Витіснення розчинів з балонів здійснюється стисненим повітрям з балона. Недоліком наведеної установки отримання вогнегасного гелю є малий запас водних розчинів гелеутворювача та коагулятора, що обмежений об'ємом балонів. Найближчим аналогом до корисної моделі є переносний пристрій ежекційного типу [2], що складається зі з'єднувальних головок, корпусу, сопла, забірної горловини та штуцера, та дозволяє вводити в водяний потік будь-який рідкий компонент або тверді частки за рахунок ежекції. Недоліком найближчого аналога є відсутність технічної можливості додавання двох компонентів визначеної концентрації у водяний потік для утворення вогнегасного гелю. В основу корисної моделі поставлена задача вдосконалення відомого переносного пристрою ежекційного типу, у якому введення нових елементів дозволить забезпечити отримання вогнегасного гелю. Поставлена задача вирішується тим, що у переносному пристрої ежекційного типу, що складається зі з'єднувальних головок, корпусу, сопла та забірної горловини, згідно з корисною моделлю, у забірній горловині встановлена дозувальна шайба з двома каліброваними штуцерами. Використання запропонованого переносного пристрою ежекційного типу для отримання вогнегасного гелю дозволить забезпечити додавання в водяний потік насиченого гелеутворювача та насиченого коагулятора у визначеній концентрації з подальшим утворенням вогнегасного гелю. Корисна модель пояснюється креслення, де зображений переносний пристрій ежекційного типу для отримання вогнегасного гелю у розрізі. Переносний пристрій ежекційного типу для отримання вогнегасного гелю містить з'єднувальні головки 1, корпус 2, сопло 3, забірну горловину 4, дозувальну шайбу 5 з каліброваними штуцерами 6. Корисна модель працює наступним чином. За допомогою з'єднувальних головок 1 переносний пристрій ежекційного типу для отримання вогнегасного гелю під'єднується до напірної рукавної лінії, що подає воду на пожежогасіння. До каліброваних штуцерів 6 під'єднуються всмоктувальні шланги, один з яких опускається у ємність з гелеутворювачем, а другий - у ємність з коагулятором. При русі води через сопло 3 завдяки прискоренню струменя у корпусі 2 створюється розрідження і через дозувальну шайбу 5 з каліброваними штуцерами 6 до корпусу 2 надходить гелеутворювач та коагулятор у кількості, що визначається діаметром каліброваних штуцерів 6. Надалі гелеутворювач та коагулятор змішуються з водою у корпусі 2 переносного пристрою ежекційного типу для отримання вогнегасного гелю і в результаті їх взаємодії утворюється вогнегасний гель, що у готовому вигляді надходить далі у рукавну лінію або до пристрою гасіння. Використання запропонованого переносного пристрою ежекційного типу для отримання вогнегасного гелю дозволить забезпечити гасіння пожежі вогнегасним гелем з використанням штатних елементів насосно-рукавної системи (насоса, рукавної лінії та пристрою гасіння) без обмеження кількості компонентів. Джерело інформації: 1. Савченко О.В. Результати натурного випробування оптимізованого кількісного складу гелеутворюючої системи у типових умовах пожежі житлового сектору / Савченко О.В. // Проблемы пожарной безопасности. - 2009. - В. 26. - Режим доступа: http://www.nbuv.gov.ua/old irn/natural/Ppb/2009 26719.pdf 2. Пожарная техника: учеб. для пожарно-техн. Училищ. В 2 ч. - Ч. 1. Пожарно-техническое оборудование / [А.Ф. Иванов, П.П. Алексеев, М.Д. Безбородько и др.]. - М.: Стройиздат, 1988. С. 308-309. 1 UA 118468 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Переносний пристрій ежекційного типу для отримання вогнегасного гелю, що складається зі з'єднувальних головок, корпусу, сопла, забірної горловини, який відрізняється тим, що у забірній горловині встановлена дозувальна шайба з двома каліброваними штуцерами. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
