Механізоване кріплення

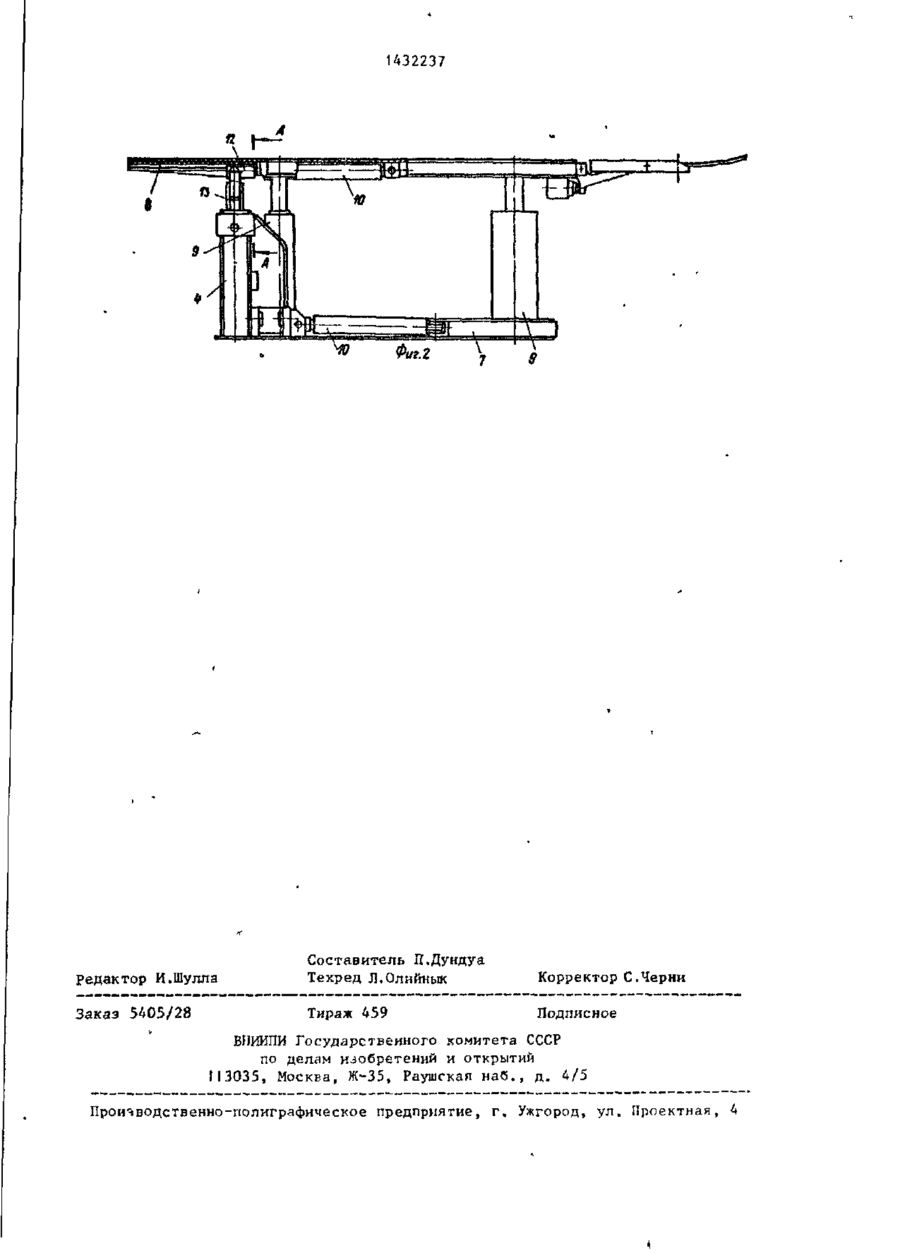

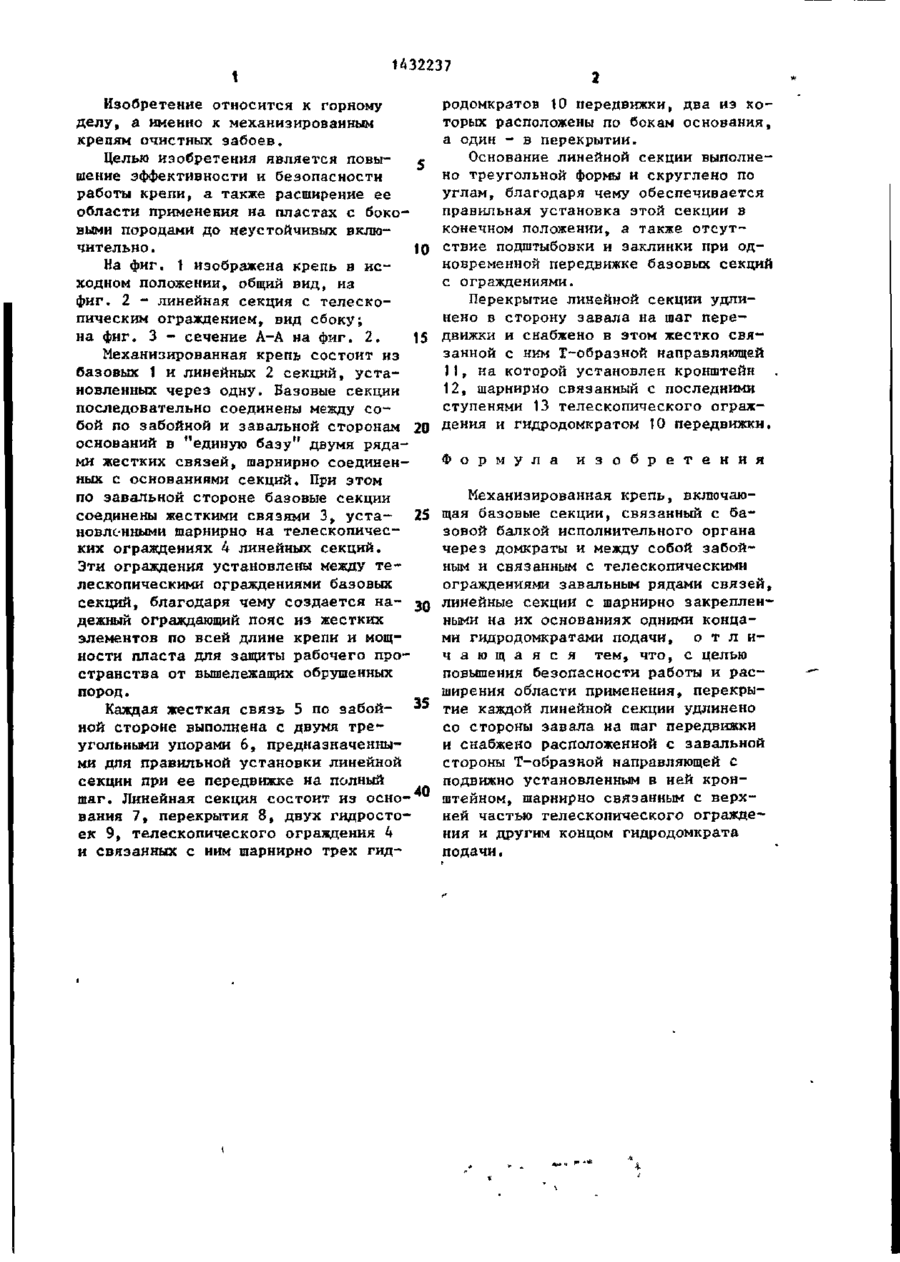

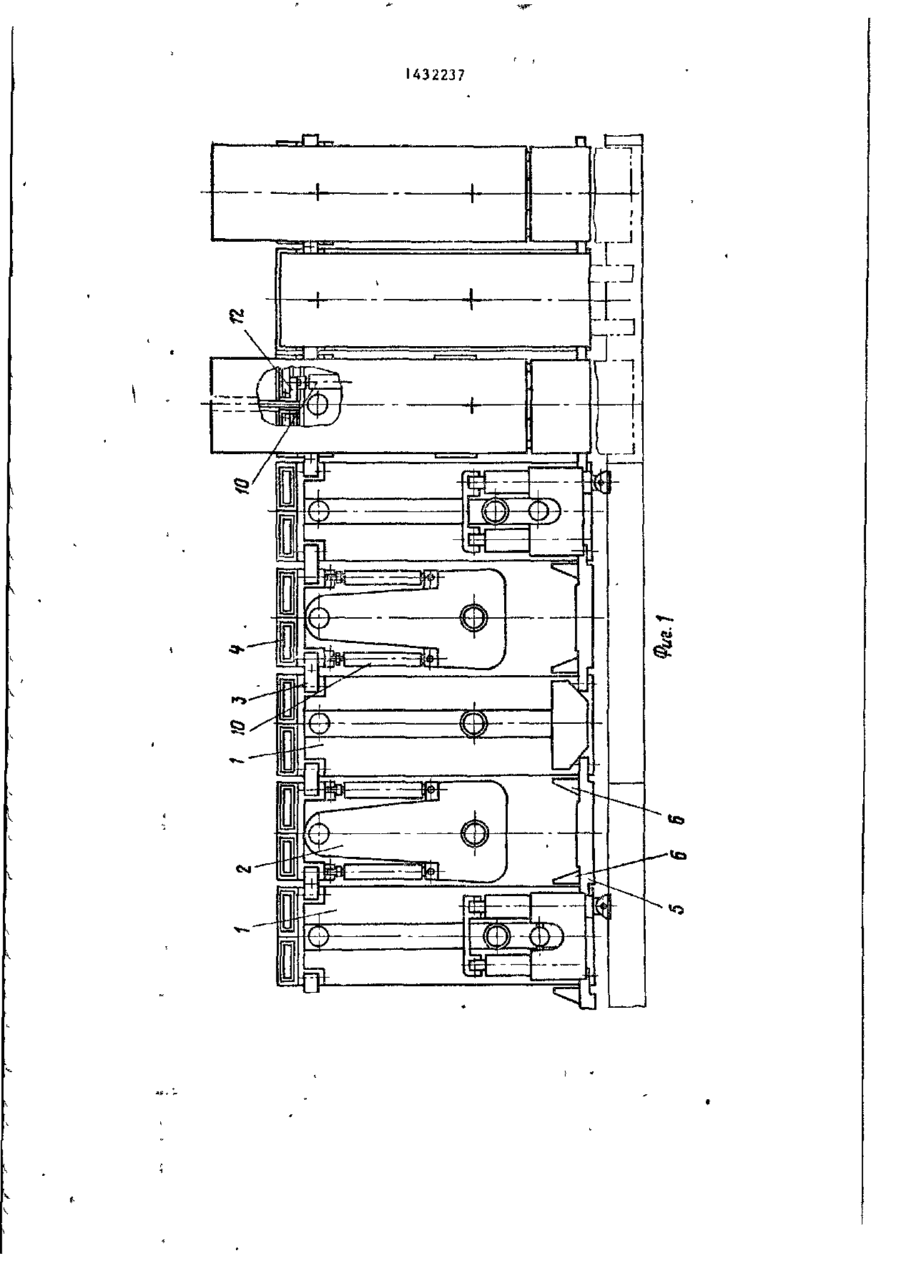

Изобретение относится к горному делу, а именно к механизированным крепям (МК) очистных забоев. Цель повышение эффективности и безопасности работы МК, а также расширение ее области применения на пластах с боковыми породами до неустойчивых включительно. Щитовая МК состоит из базовых и линейных секций (С) . Базовые С свя' заны с базовой балкой исполнительного органа через домкраты и между собой забойными и связанными с телескопическими отражениями завальными рядами связей. Перекрытие каждой линейной С удлинено со стороны завала на шаг передвижки и имеет расположенную с завальной стороны Т-образную направляющую 11. В ней подвижно установлен кронштейн 12, шарнирно связанный с верхней частью телескопического ограждения и другим концом гидродомкрата подачи, 3 ил. А-А ГРПФ-К (Л С 1 1432237 Изобретение относится к горному делу, а именно к механизированным крепям очистных забоев. Целью изобретения является повышение эффективности и безопасности работы крепи, а также расширение ее области применения на пластах с боковыми породами до неустойчивых включительно. t o На фиг. 1 изображена крепь в исходном положении, общий вид, на фиг. 2 - линейная секция с телескопическим ограждением, вид сбоку; на фиг. 3 - сечение А-А на фиг. 2. 15 Механизированная крепь состоит из базовых 1 и линейных 2 секций, установленных через одну. Базовые секции последовательно соединены между собой по забойной и завальной сторонам 20 оснований в "единую базу" двумя рядами жестких связей, шарнирно соединенных с основаниями секций. При этом по завальной стороне базовые секции соединены жесткими связями 3, уста- 25 новленными шарнирно на телескопических ограждениях 4 линейных секций. Эти ограждения установлены между телескопическими ограждениями базовых секций, благодаря чему создается на- 30 дежный ограждающий пояс из жестких элементов по всей длине крепи и мощности пласта для защиты рабочего про странства от вышележащих обрушенных пород. Каждая жесткая связь 5 по забой- 35 ной стороне выполнена с двумя треугольными упорами 6, предназначенными для правильной установки линейной секции при ее передвижке на полный шаг. Линейная секция состоит из осно _40 вания 7, перекрытия 8, двух гидросто ек 9, телескопического ограждения k и связанных с ним шарнирно трех гид родомкратов 10 передвижки, два из которых расположены по бокам основания, а один - в перекрытии. Основание линейной секции выполнено треугольной формы и скруглено по углам, благодаря чему обеспечивается правильная установка этой секции в конечном положении, а также отсутствие подштыбовки и заклинки при одновременной передвижке базовых секций с ограждениями. Перекрытие линейной секции удлинено в сторону завала на шаг передвижки и снабжено в этом жестко связанной с ним Т-образной направляющей 11, на которой установлен кронштейн 12, шарнирно связанный с последними ступенями 13 телескопического ограждения и гидродомкратом 10 передвижки. Ф о р м у л а и з о б р е т е н и я Механизированная крепь, включающая базовые секции, связанный с базовой балкой исполнительного органа через домкраты и между собой забойным и связанным с телескопическими ограждениями завальным рядами связей, линейные секции с шарнирно закрепленными на их основаниях одними концами гидродомкратами подачи, отлич а ю щ а я с я тем, что, с целью повышения безопасности работы и расширения области применения, перекрытие каждой линейной секции удлинено со стороны завала на шаг передвижки и снабжено расположенной с завальной стороны Т-образной направляющей с подвижно установленным в ней кронштейном, шарнирно связанным с верхней частью телескопического ограждения и другим концом гидродомкрата подачи. 1432237 '" "* Д I < 1432237 Редактор И.Шулла Составитель П.Дундуа Техред Л.Олийнык Корректор С.Черни Заказ 5405/28 Тираж 459 Подписное ВІІИИПИ Государственного комитета СССР по делам изобретений и открытий (13035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
