Прикочуючий коток сівалки

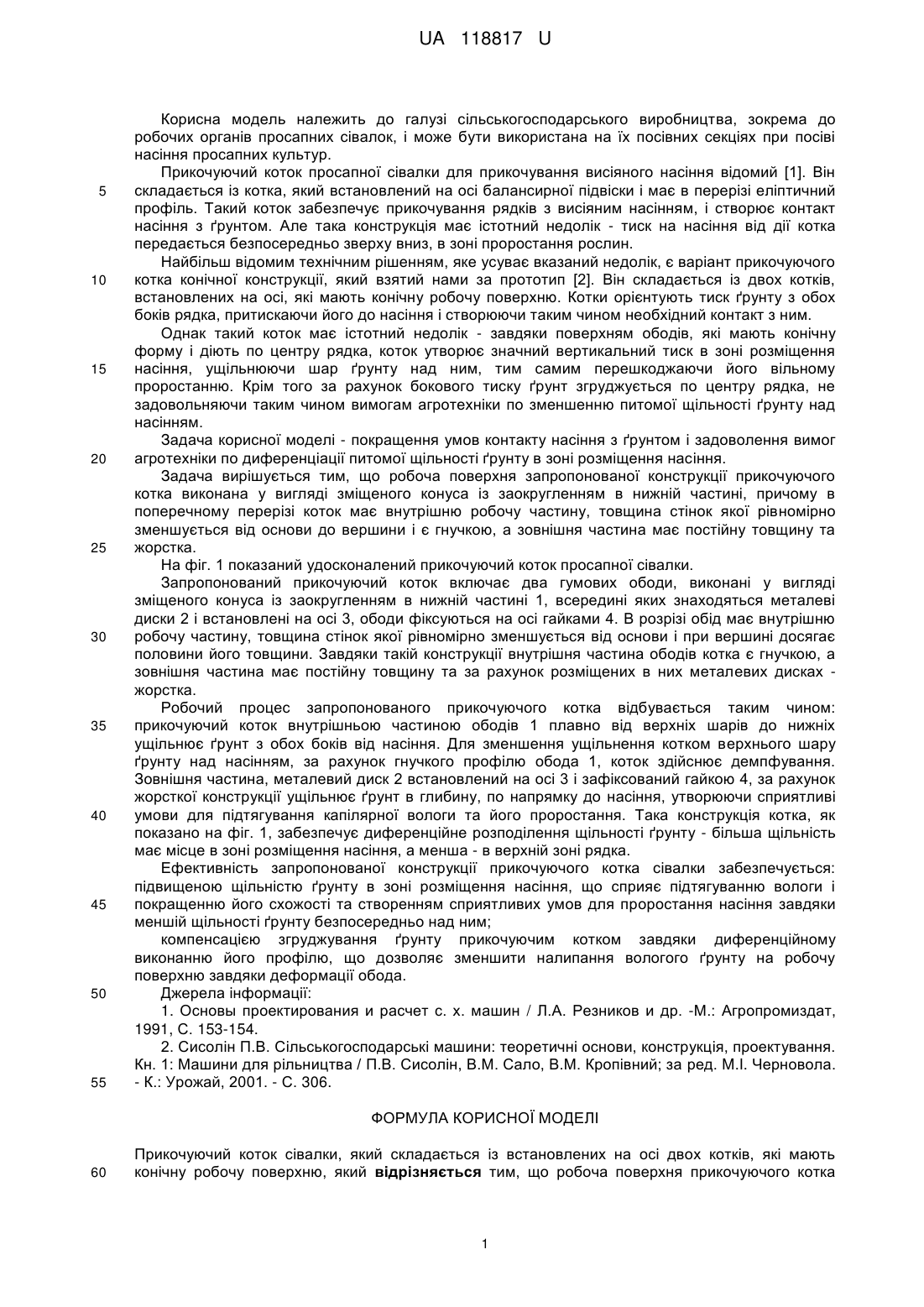

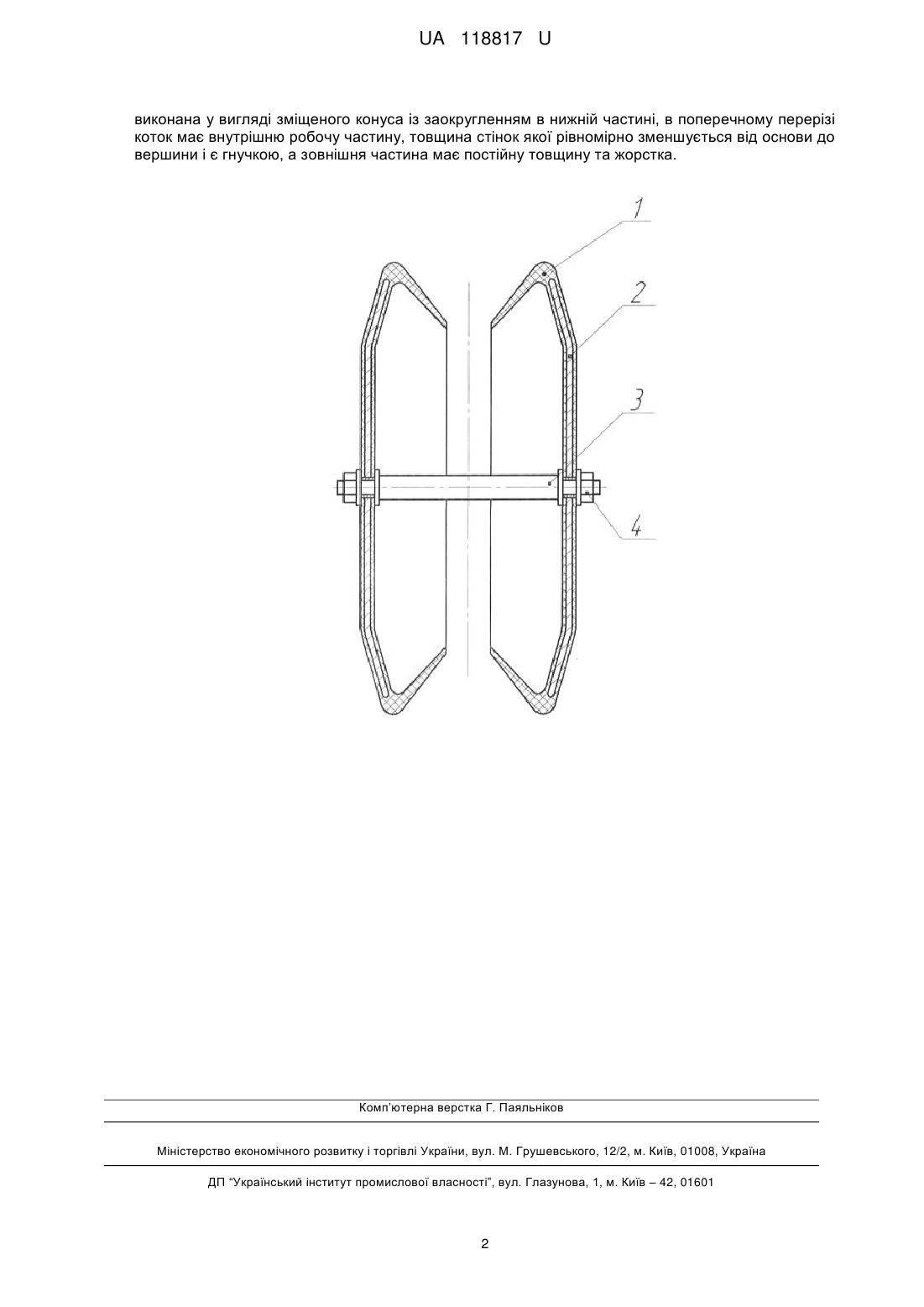

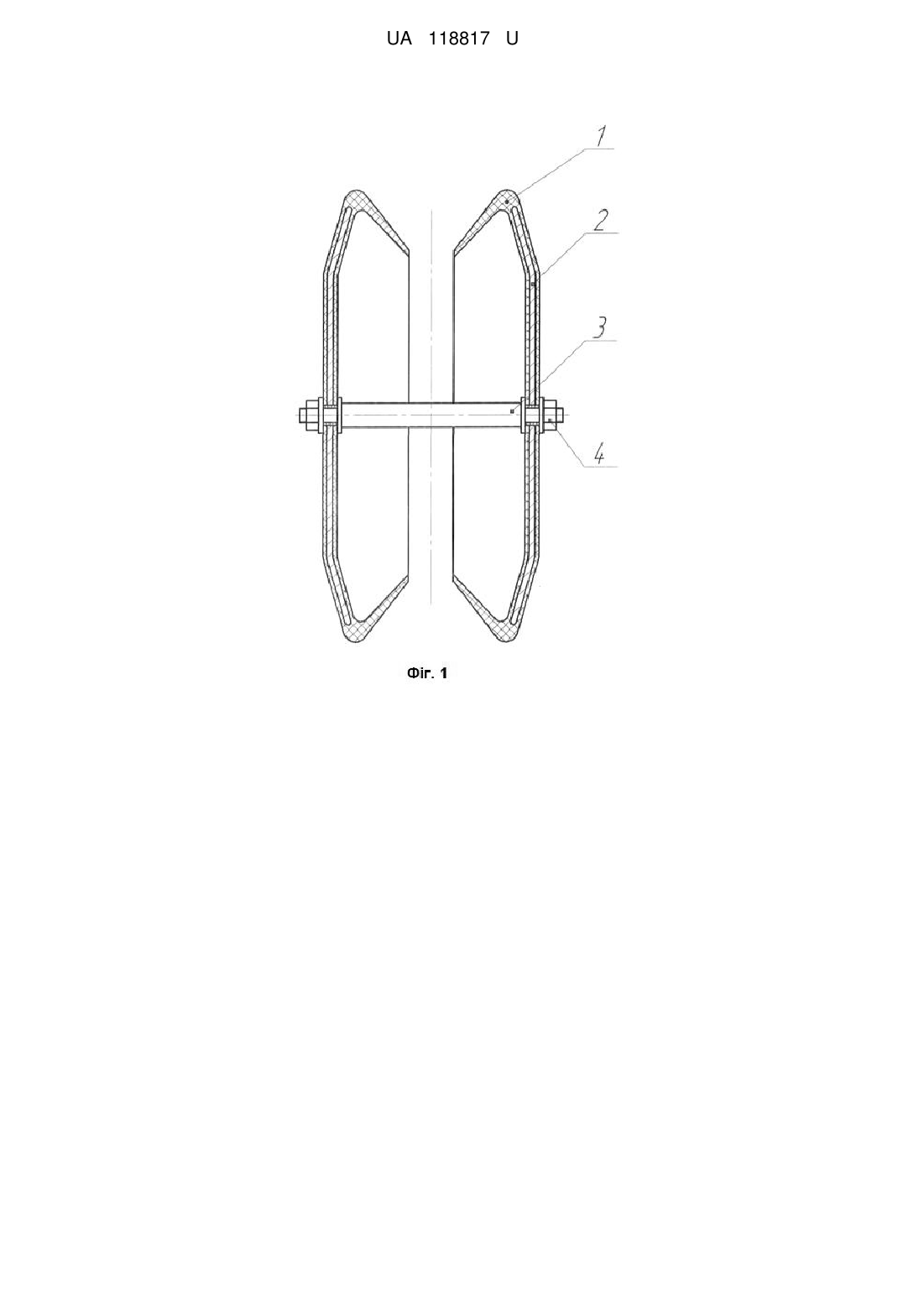

Реферат: Прикочуючий коток сівалки складається із встановлених на осі двох котків, які мають конічну робочу поверхню. Робоча поверхня прикочуючого котка виконана у вигляді зміщеного конуса із заокругленням в нижній частині. В поперечному перерізі коток має внутрішню робочу частину, товщина стінок якої рівномірно зменшується від основи до вершини і є гнучкою, а зовнішня частина має постійну товщину та жорстка. UA 118817 U (54) ПРИКОЧУЮЧИЙ КОТОК СІВАЛКИ UA 118817 U UA 118817 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського виробництва, зокрема до робочих органів просапних сівалок, і може бути використана на їх посівних секціях при посіві насіння просапних культур. Прикочуючий коток просапної сівалки для прикочування висіяного насіння відомий [1]. Він складається із котка, який встановлений на осі балансирної підвіски і має в перерізі еліптичний профіль. Такий коток забезпечує прикочування рядків з висіяним насінням, і створює контакт насіння з ґрунтом. Але така конструкція має істотний недолік - тиск на насіння від дії котка передається безпосередньо зверху вниз, в зоні проростання рослин. Найбільш відомим технічним рішенням, яке усуває вказаний недолік, є варіант прикочуючого котка конічної конструкції, який взятий нами за прототип [2]. Він складається із двох котків, встановлених на осі, які мають конічну робочу поверхню. Котки орієнтують тиск ґрунту з обох боків рядка, притискаючи його до насіння і створюючи таким чином необхідний контакт з ним. Однак такий коток має істотний недолік - завдяки поверхням ободів, які мають конічну форму і діють по центру рядка, коток утворює значний вертикальний тиск в зоні розміщення насіння, ущільнюючи шар ґрунту над ним, тим самим перешкоджаючи його вільному проростанню. Крім того за рахунок бокового тиску ґрунт згруджується по центру рядка, не задовольняючи таким чином вимогам агротехніки по зменшенню питомої щільності ґрунту над насінням. Задача корисної моделі - покращення умов контакту насіння з ґрунтом і задоволення вимог агротехніки по диференціації питомої щільності ґрунту в зоні розміщення насіння. Задача вирішується тим, що робоча поверхня запропонованої конструкції прикочуючого котка виконана у вигляді зміщеного конуса із заокругленням в нижній частині, причому в поперечному перерізі коток має внутрішню робочу частину, товщина стінок якої рівномірно зменшується від основи до вершини і є гнучкою, а зовнішня частина має постійну товщину та жорстка. На фіг. 1 показаний удосконалений прикочуючий коток просапної сівалки. Запропонований прикочуючий коток включає два гумових ободи, виконані у вигляді зміщеного конуса із заокругленням в нижній частині 1, всередині яких знаходяться металеві диски 2 і встановлені на осі 3, ободи фіксуються на осі гайками 4. В розрізі обід має внутрішню робочу частину, товщина стінок якої рівномірно зменшується від основи і при вершині досягає половини його товщини. Завдяки такій конструкції внутрішня частина ободів котка є гнучкою, а зовнішня частина має постійну товщину та за рахунок розміщених в них металевих дисках жорстка. Робочий процес запропонованого прикочуючого котка відбувається таким чином: прикочуючий коток внутрішньою частиною ободів 1 плавно від верхніх шарів до нижніх ущільнює ґрунт з обох боків від насіння. Для зменшення ущільнення котком верхнього шару ґрунту над насінням, за рахунок гнучкого профілю обода 1, коток здійснює демпфування. Зовнішня частина, металевий диск 2 встановлений на осі 3 і зафіксований гайкою 4, за рахунок жорсткої конструкції ущільнює ґрунт в глибину, по напрямку до насіння, утворюючи сприятливі умови для підтягування капілярної вологи та його проростання. Така конструкція котка, як показано на фіг. 1, забезпечує диференційне розподілення щільності ґрунту - більша щільність має місце в зоні розміщення насіння, а менша - в верхній зоні рядка. Ефективність запропонованої конструкції прикочуючого котка сівалки забезпечується: підвищеною щільністю ґрунту в зоні розміщення насіння, що сприяє підтягуванню вологи і покращенню його схожості та створенням сприятливих умов для проростання насіння завдяки меншій щільності ґрунту безпосередньо над ним; компенсацією згруджування ґрунту прикочуючим котком завдяки диференційному виконанню його профілю, що дозволяє зменшити налипання вологого ґрунту на робочу поверхню завдяки деформації обода. Джерела інформації: 1. Основы проектирования и расчет с. х. машин / Л.А. Резников и др. -М.: Агропромиздат, 1991, С. 153-154. 2. Сисолін П.В. Сільськогосподарські машини: теоретичні основи, конструкція, проектування. Кн. 1: Машини для рільництва / П.В. Сисолін, В.М. Сало, В.М. Кропівний; за ред. M.I. Черновола. - К.: Урожай, 2001. - С. 306. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Прикочуючий коток сівалки, який складається із встановлених на осі двох котків, які мають конічну робочу поверхню, який відрізняється тим, що робоча поверхня прикочуючого котка 1 UA 118817 U виконана у вигляді зміщеного конуса із заокругленням в нижній частині, в поперечному перерізі коток має внутрішню робочу частину, товщина стінок якої рівномірно зменшується від основи до вершини і є гнучкою, а зовнішня частина має постійну товщину та жорстка. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
