Нелінійний перетворювач випромінювання середнього іч діапазону
Номер патенту: 118818
Опубліковано: 28.08.2017
Автори: Франів Андрій Васильович, Бовгира Олег Вікторович, Кашуба Андрій Іванович
Формула / Реферат
Нелінійний перетворювач випромінювання середнього ІЧ діапазону, що містить фазові пластини, які виготовлено з монокристалічного матеріалу, який відрізняється тим, що як монокристалічний матеріал використаний Іn1-xТ1xI в інтервалі концентрацій талію x=0,5.
Текст

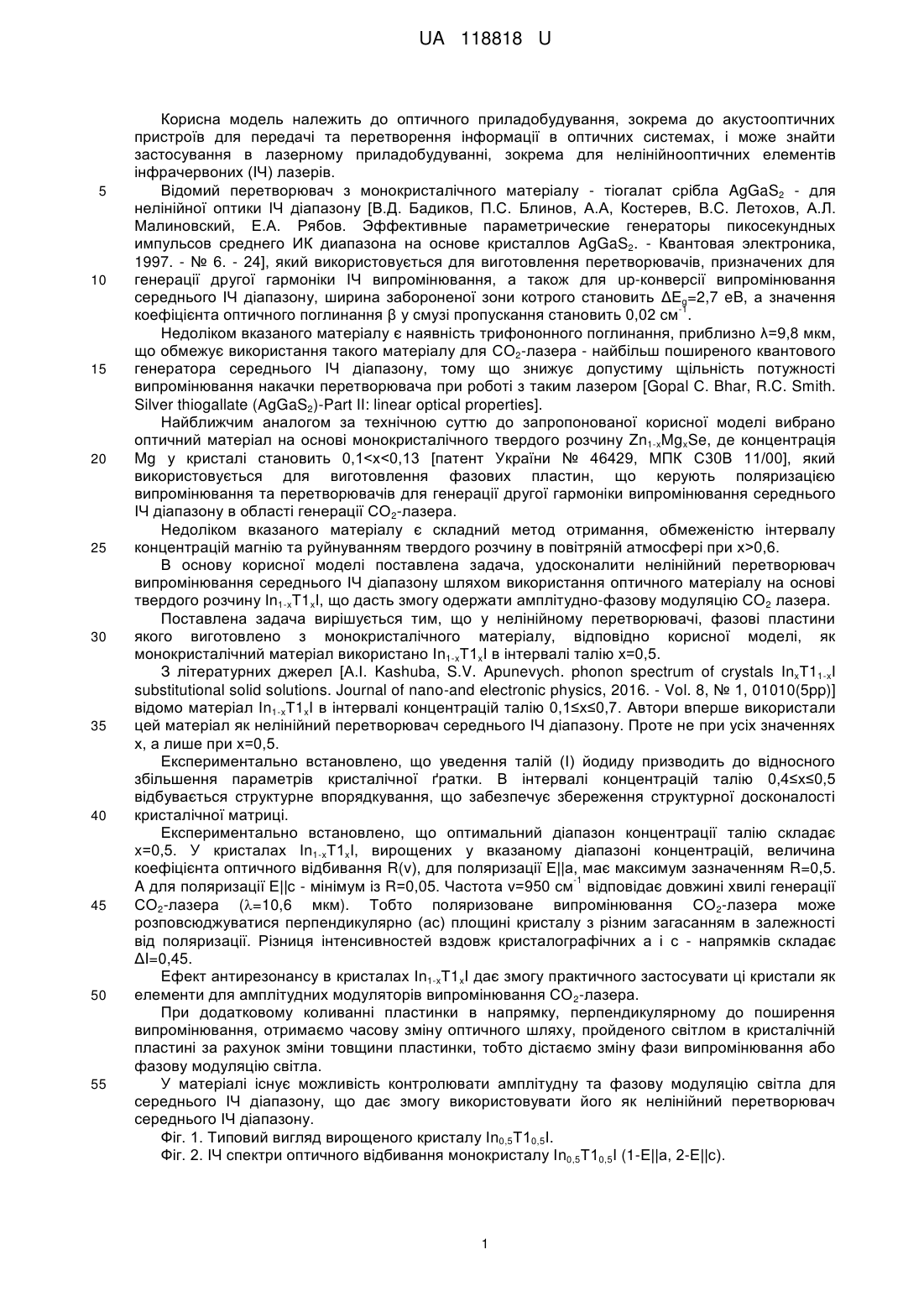

Реферат: Нелінійний перетворювач випромінювання середнього ІЧ діапазону містить фазові пластини, які виготовлено з монокристалічного матеріалу. Як монокристалічний матеріал використаний Іn1xТ1xI в інтервалі концентрацій талію x=0,5. UA 118818 U (54) НЕЛІНІЙНИЙ ПЕРЕТВОРЮВАЧ ВИПРОМІНЮВАННЯ СЕРЕДНЬОГО ІЧ ДІАПАЗОНУ UA 118818 U UA 118818 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до оптичного приладобудування, зокрема до акустооптичних пристроїв для передачі та перетворення інформації в оптичних системах, і може знайти застосування в лазерному приладобудуванні, зокрема для нелінійнооптичних елементів інфрачервоних (ІЧ) лазерів. Відомий перетворювач з монокристалічного матеріалу - тіогалат срібла AgGaS2 - для нелінійної оптики ІЧ діапазону [В.Д. Бадиков, П.С. Блинов, А.А, Костерев, B.C. Летохов, А.Л. Малиновский, Е.А. Рябов. Эффективные параметрические генераторы пикосекундных импульсов среднего ИК диапазона на основе кристаллов AgGaS2. - Квантовая электроника, 1997. - № 6. - 24], який використовується для виготовлення перетворювачів, призначених для генерації другої гармоніки ІЧ випромінювання, а також для up-конверсії випромінювання середнього ІЧ діапазону, ширина забороненої зони котрого становить ΔEg=2,7 eB, а значення -1 коефіцієнта оптичного поглинання β у смузі пропускання становить 0,02 см . Недоліком вказаного матеріалу є наявність трифононного поглинання, приблизно λ=9,8 мкм, що обмежує використання такого матеріалу для СО2-лазера - найбільш поширеного квантового генератора середнього ІЧ діапазону, тому що знижує допустиму щільність потужності випромінювання накачки перетворювача при роботі з таким лазером [Gopal С. Bhar, R.C. Smith. Silver thiogallate (AgGaS2)-Part II: linear optical properties]. Найближчим аналогом за технічною суттю до запропонованої корисної моделі вибрано оптичний матеріал на основі монокристалічного твердого розчину Zn1-xMgxSe, де концентрація Mg у кристалі становить 0,1
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G02F 1/11
Мітки: нелінійний, середнього, випромінювання, перетворювач, діапазону
Код посилання
<a href="https://ua.patents.su/5-118818-nelinijjnijj-peretvoryuvach-viprominyuvannya-serednogo-ich-diapazonu.html" target="_blank" rel="follow" title="База патентів України">Нелінійний перетворювач випромінювання середнього іч діапазону</a>
