Брекет-система при неповному зубному ряду

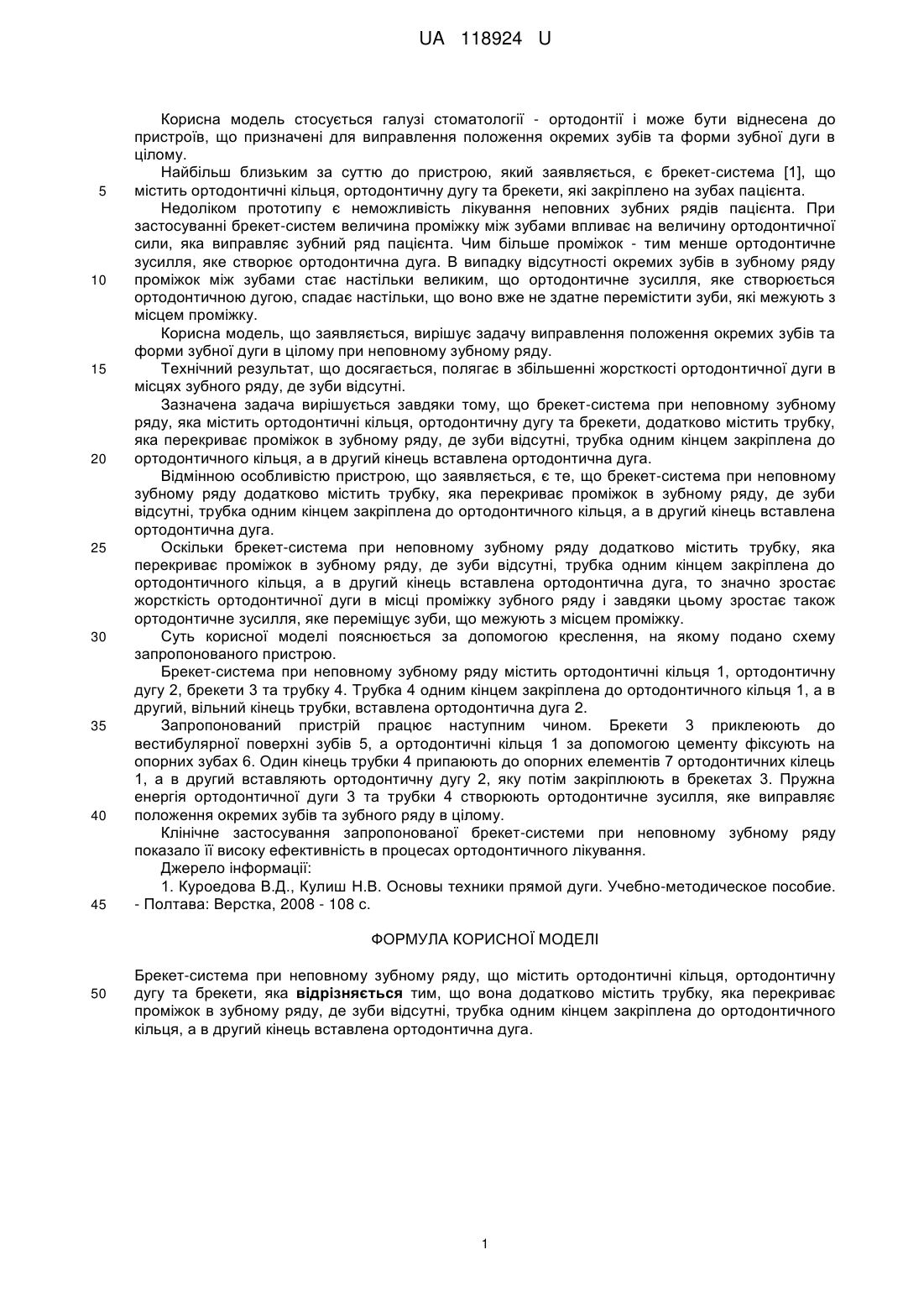

Реферат: Брекет-система при неповному зубному ряду містить ортодонтичні кільця, ортодонтичну дугу та брекети. При цьому вона додатково містить трубку, яка перекриває проміжок в зубному ряду, де зуби відсутні, трубка одним кінцем закріплена до ортодонтичного кільця, а в другий кінець вставлена ортодонтична дуга. UA 118924 U (12) UA 118924 U UA 118924 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується галузі стоматології - ортодонтії і може бути віднесена до пристроїв, що призначені для виправлення положення окремих зубів та форми зубної дуги в цілому. Найбільш близьким за суттю до пристрою, який заявляється, є брекет-система [1], що містить ортодонтичні кільця, ортодонтичну дугу та брекети, які закріплено на зубах пацієнта. Недоліком прототипу є неможливість лікування неповних зубних рядів пацієнта. При застосуванні брекет-систем величина проміжку між зубами впливає на величину ортодонтичної сили, яка виправляє зубний ряд пацієнта. Чим більше проміжок - тим менше ортодонтичне зусилля, яке створює ортодонтична дуга. В випадку відсутності окремих зубів в зубному ряду проміжок між зубами стає настільки великим, що ортодонтичне зусилля, яке створюється ортодонтичною дугою, спадає настільки, що воно вже не здатне перемістити зуби, які межують з місцем проміжку. Корисна модель, що заявляється, вирішує задачу виправлення положення окремих зубів та форми зубної дуги в цілому при неповному зубному ряду. Технічний результат, що досягається, полягає в збільшенні жорсткості ортодонтичної дуги в місцях зубного ряду, де зуби відсутні. Зазначена задача вирішується завдяки тому, що брекет-система при неповному зубному ряду, яка містить ортодонтичні кільця, ортодонтичну дугу та брекети, додатково містить трубку, яка перекриває проміжок в зубному ряду, де зуби відсутні, трубка одним кінцем закріплена до ортодонтичного кільця, а в другий кінець вставлена ортодонтична дуга. Відмінною особливістю пристрою, що заявляється, є те, що брекет-система при неповному зубному ряду додатково містить трубку, яка перекриває проміжок в зубному ряду, де зуби відсутні, трубка одним кінцем закріплена до ортодонтичного кільця, а в другий кінець вставлена ортодонтична дуга. Оскільки брекет-система при неповному зубному ряду додатково містить трубку, яка перекриває проміжок в зубному ряду, де зуби відсутні, трубка одним кінцем закріплена до ортодонтичного кільця, а в другий кінець вставлена ортодонтична дуга, то значно зростає жорсткість ортодонтичної дуги в місці проміжку зубного ряду і завдяки цьому зростає також ортодонтичне зусилля, яке переміщує зуби, що межують з місцем проміжку. Суть корисної моделі пояснюється за допомогою креслення, на якому подано схему запропонованого пристрою. Брекет-система при неповному зубному ряду містить ортодонтичні кільця 1, ортодонтичну дугу 2, брекети 3 та трубку 4. Трубка 4 одним кінцем закріплена до ортодонтичного кільця 1, а в другий, вільний кінець трубки, вставлена ортодонтична дуга 2. Запропонований пристрій працює наступним чином. Брекети 3 приклеюють до вестибулярної поверхні зубів 5, а ортодонтичні кільця 1 за допомогою цементу фіксують на опорних зубах 6. Один кінець трубки 4 припаюють до опорних елементів 7 ортодонтичних кілець 1, а в другий вставляють ортодонтичну дугу 2, яку потім закріплюють в брекетах 3. Пружна енергія ортодонтичної дуги 3 та трубки 4 створюють ортодонтичне зусилля, яке виправляє положення окремих зубів та зубного ряду в цілому. Клінічне застосування запропонованої брекет-системи при неповному зубному ряду показало її високу ефективність в процесах ортодонтичного лікування. Джерело інформації: 1. Куроедова В.Д., Кулиш Η.В. Основы техники прямой дуги. Учебно-методическое пособие. - Полтава: Верстка, 2008 - 108 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Брекет-система при неповному зубному ряду, що містить ортодонтичні кільця, ортодонтичну дугу та брекети, яка відрізняється тим, що вона додатково містить трубку, яка перекриває проміжок в зубному ряду, де зуби відсутні, трубка одним кінцем закріплена до ортодонтичного кільця, а в другий кінець вставлена ортодонтична дуга. 1 UA 118924 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
