Пристрій для поєднання функцій пересувної ремонтної майстерні та евакуаційного засобу на єдиному самохідному шасі

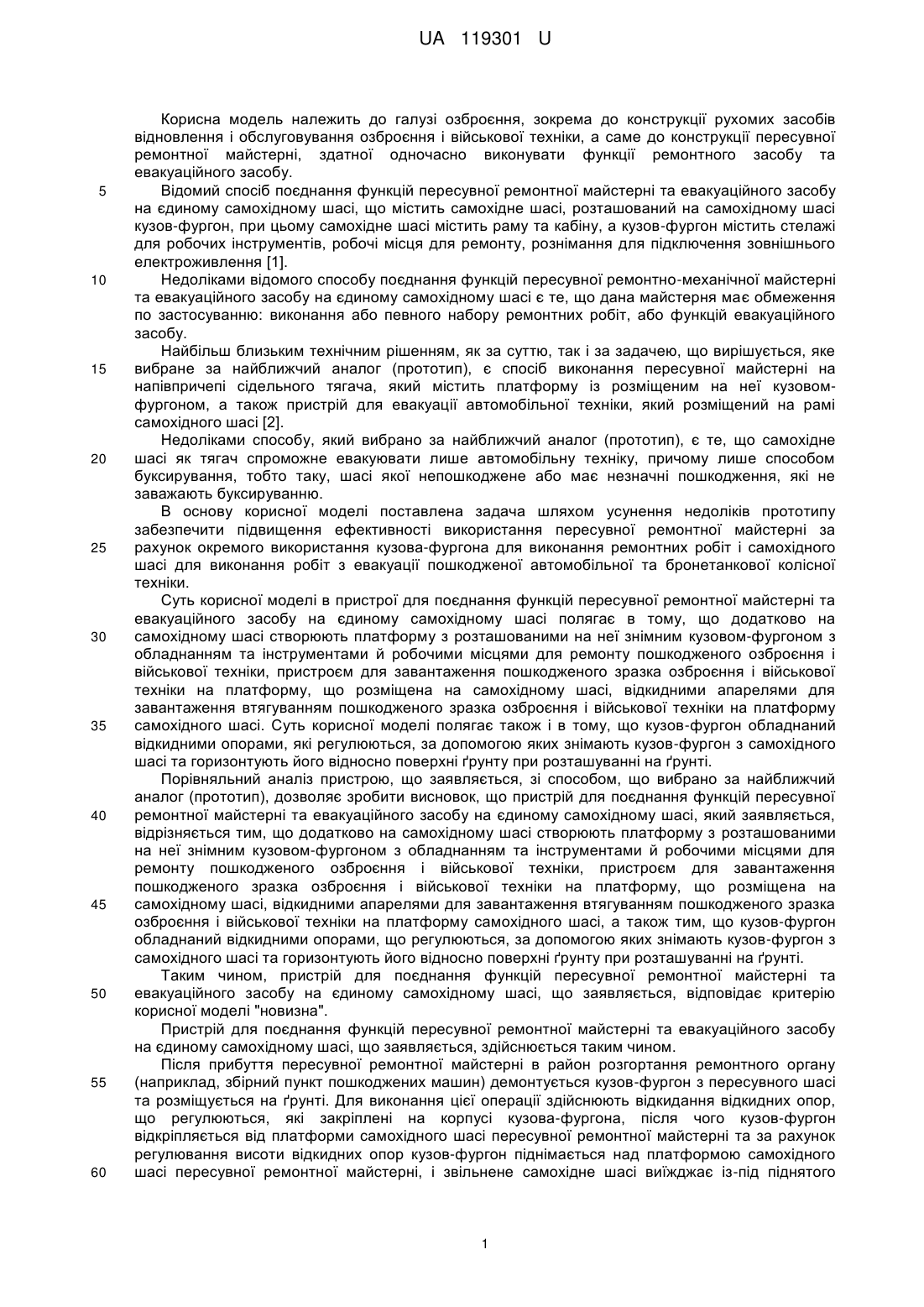

Реферат: Пристрій для поєднання функцій пересувної ремонтної майстерні та евакуаційного засобу на єдиному самохідному шасі, при якому пересувна ремонтна майстерня містить знімний кузовфургон та евакуаційний засіб, крім того додатково на самохідному шасі створюють платформу з розташованими на неї знімним кузовом-фургоном з обладнанням та інструментами й робочими місцями для ремонту пошкодженого озброєння і військової техніки, пристроєм для завантаження пошкодженого зразка озброєння і військової техніки на платформу, що розміщена на самохідному шасі, відкидними апарелями для завантаження затягуванням пошкодженого зразка озброєння і військової техніки на платформу самохідного шасі. UA 119301 U (12) UA 119301 U UA 119301 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до конструкції рухомих засобів відновлення і обслуговування озброєння і військової техніки, а саме до конструкції пересувної ремонтної майстерні, здатної одночасно виконувати функції ремонтного засобу та евакуаційного засобу. Відомий спосіб поєднання функцій пересувної ремонтної майстерні та евакуаційного засобу на єдиному самохідному шасі, що містить самохідне шасі, розташований на самохідному шасі кузов-фургон, при цьому самохідне шасі містить раму та кабіну, а кузов-фургон містить стелажі для робочих інструментів, робочі місця для ремонту, рознімання для підключення зовнішнього електроживлення [1]. Недоліками відомого способу поєднання функцій пересувної ремонтно-механічної майстерні та евакуаційного засобу на єдиному самохідному шасі є те, що дана майстерня має обмеження по застосуванню: виконання або певного набору ремонтних робіт, або функцій евакуаційного засобу. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибране за найближчий аналог (прототип), є спосіб виконання пересувної майстерні на напівпричепі сідельного тягача, який містить платформу із розміщеним на неї кузовомфургоном, а також пристрій для евакуації автомобільної техніки, який розміщений на рамі самохідного шасі [2]. Недоліками способу, який вибрано за найближчий аналог (прототип), є те, що самохідне шасі як тягач спроможне евакуювати лише автомобільну техніку, причому лише способом буксирування, тобто таку, шасі якої непошкоджене або має незначні пошкодження, які не заважають буксируванню. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу забезпечити підвищення ефективності використання пересувної ремонтної майстерні за рахунок окремого використання кузова-фургона для виконання ремонтних робіт і самохідного шасі для виконання робіт з евакуації пошкодженої автомобільної та бронетанкової колісної техніки. Суть корисної моделі в пристрої для поєднання функцій пересувної ремонтної майстерні та евакуаційного засобу на єдиному самохідному шасі полягає в тому, що додатково на самохідному шасі створюють платформу з розташованими на неї знімним кузовом-фургоном з обладнанням та інструментами й робочими місцями для ремонту пошкодженого озброєння і військової техніки, пристроєм для завантаження пошкодженого зразка озброєння і військової техніки на платформу, що розміщена на самохідному шасі, відкидними апарелями для завантаження втягуванням пошкодженого зразка озброєння і військової техніки на платформу самохідного шасі. Суть корисної моделі полягає також і в тому, що кузов-фургон обладнаний відкидними опорами, які регулюються, за допомогою яких знімають кузов-фургон з самохідного шасі та горизонтують його відносно поверхні ґрунту при розташуванні на ґрунті. Порівняльний аналіз пристрою, що заявляється, зі способом, що вибрано за найближчий аналог (прототип), дозволяє зробити висновок, що пристрій для поєднання функцій пересувної ремонтної майстерні та евакуаційного засобу на єдиному самохідному шасі, який заявляється, відрізняється тим, що додатково на самохідному шасі створюють платформу з розташованими на неї знімним кузовом-фургоном з обладнанням та інструментами й робочими місцями для ремонту пошкодженого озброєння і військової техніки, пристроєм для завантаження пошкодженого зразка озброєння і військової техніки на платформу, що розміщена на самохідному шасі, відкидними апарелями для завантаження втягуванням пошкодженого зразка озброєння і військової техніки на платформу самохідного шасі, а також тим, що кузов-фургон обладнаний відкидними опорами, що регулюються, за допомогою яких знімають кузов-фургон з самохідного шасі та горизонтують його відносно поверхні ґрунту при розташуванні на ґрунті. Таким чином, пристрій для поєднання функцій пересувної ремонтної майстерні та евакуаційного засобу на єдиному самохідному шасі, що заявляється, відповідає критерію корисної моделі "новизна". Пристрій для поєднання функцій пересувної ремонтної майстерні та евакуаційного засобу на єдиному самохідному шасі, що заявляється, здійснюється таким чином. Після прибуття пересувної ремонтної майстерні в район розгортання ремонтного органу (наприклад, збірний пункт пошкоджених машин) демонтується кузов-фургон з пересувного шасі та розміщується на ґрунті. Для виконання цієї операції здійснюють відкидання відкидних опор, що регулюються, які закріплені на корпусі кузова-фургона, після чого кузов-фургон відкріпляється від платформи самохідного шасі пересувної ремонтної майстерні та за рахунок регулювання висоти відкидних опор кузов-фургон піднімається над платформою самохідного шасі пересувної ремонтної майстерні, і звільнене самохідне шасі виїжджає із-під піднятого 1 UA 119301 U 5 10 15 20 25 30 кузова-фургона, який після цього горизонтують, готовлячи до роботи. В подальшому самохідне шасі пересувної ремонтної майстерні без кузова-фургона може використовуватися як евакуаційний засіб. Для використання самохідного шасі пересувної ремонтної майстерні як евакуаційного засобу самохідне шасі обладнують платформою та відкидними апарелями, а також пристроєм для завантаження способом затягування пошкодженого зразка озброєння і військової техніки на платформу на самохідному шасі. Перед евакуацією (транспортуванням) пошкоджений зразок озброєння і військової техніки завантажують способом затягування через відкидні апарелі на платформу самохідного шасі за допомогою пристрою для завантаження, закріпляють на платформі самохідного шасі та транспортують до, наприклад, збірного пункту пошкоджених машин. Після закінчення виконання завдання з евакуації пошкодженого озброєння і військової техніки самохідне шасі повертається в район розгортання ремонтного органу, кузов-фургон завантажують на платформу, здійснюють його кріплення до платформи самохідного шасі, після чого пересувна ремонтна майстерня стає готовою для переміщення в інший район розгортання ремонтного органу. Підвищення ефективності застосування способу поєднання функцій пересувної ремонтної майстерні та евакуаційного засобу на єдиному самохідному шасі, що заявляється, у порівнянні з прототипом досягається тим, що при запропонованому способі знижують час непродуктивного використання самохідного шасі пересувної ремонтної майстерні, тобто підвищують значення коефіцієнта застосування самохідного шасі, знижують ймовірність відмови пересувної ремонтної майстерні через відмову самохідного шасі, оскільки у цьому випадку його можливо замінити іншим працездатним самохідним шасі або транспортувати кузов-фургон в інший спосіб, і також збільшують можливості з евакуації пошкодженого озброєння і військової техніки стає можливим транспортування не лише автомобільної техніки, а й колісної бронетанкової, а також деякого іншого озброєння та військової техніки, яке потребує ремонту. Джерела інформації: 1. Патент РФ № 150294 "Передвижная ремонтная мастерская" - аналог. 2. Патент України № 80052 "Пересувна ремонтно-механічна майстерня", опублікований в бюлетені № 9 від 13.05.2013 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Пристрій для поєднання функцій пересувної ремонтної майстерні та евакуаційного засобу на єдиному самохідному шасі, при якому пересувна ремонтна майстерня містить знімний кузовфургон та евакуаційний засіб, який відрізняється тим, що додатково на самохідному шасі створюють платформу з розташованими на неї знімним кузовом-фургоном з обладнанням та інструментами й робочими місцями для ремонту пошкодженого озброєння і військової техніки, пристроєм для завантаження пошкодженого зразка озброєння і військової техніки на платформу, що розміщена на самохідному шасі, відкидними апарелями для завантаження затягуванням пошкодженого зразка озброєння і військової техніки на платформу самохідного шасі. 2. Пристрій за п. 1, який відрізняється тим, що кузов-фургон обладнаний відкидними опорами, що регулюються, за допомогою яких знімають кузов-фургон з самохідного шасі та горизонтують його відносно поверхні ґрунту при розташуванні на ґрунті. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
