Композиція теплозахисного покриття

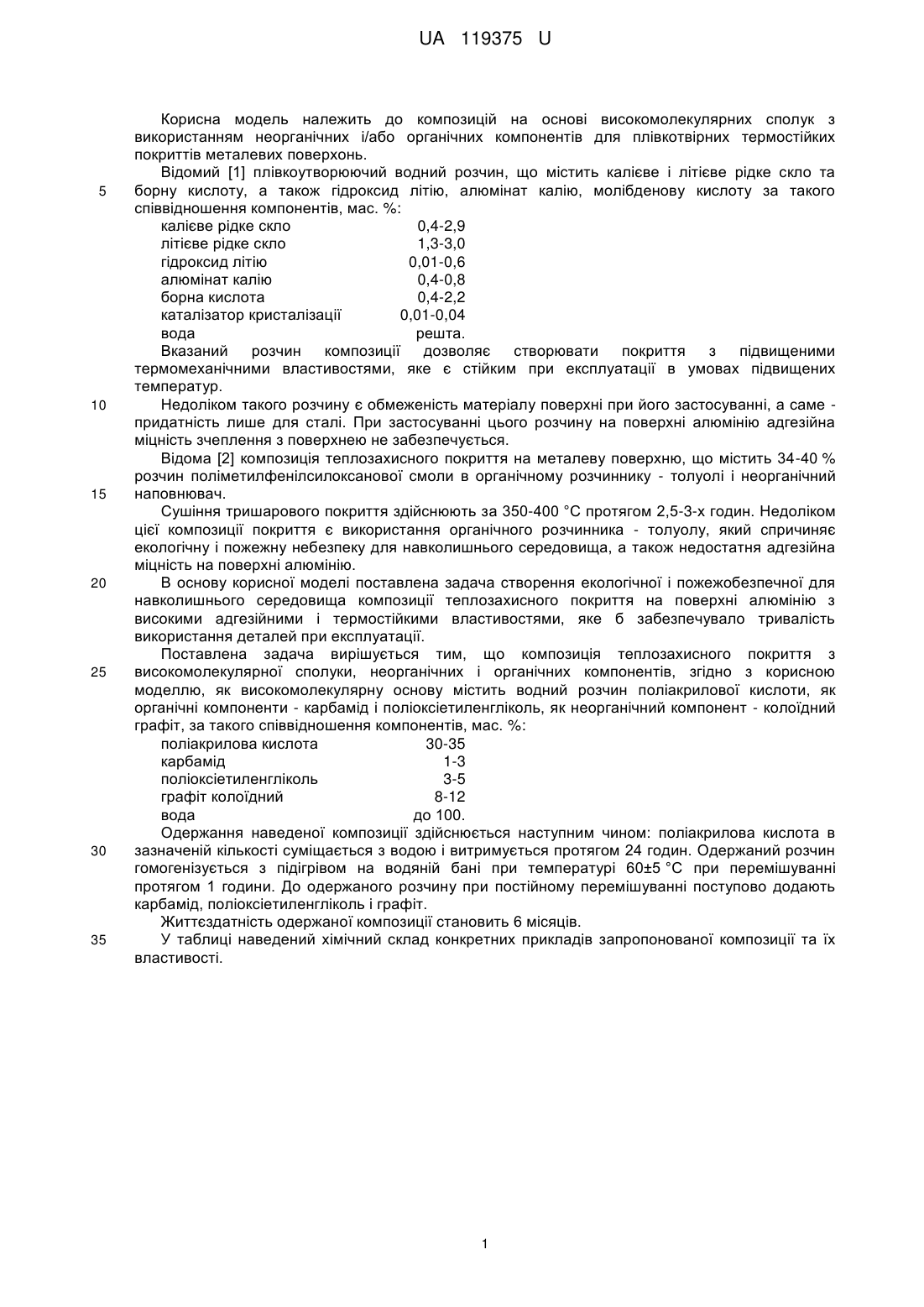

Реферат: Композиція теплозахисного покриття з високомолекулярної сполуки, органічних і неорганічних компонентів. Як високомолекулярну основу містить водний розчин поліакрилової кислоти і як органічні компоненти - карбамід і поліоксіетиленгліколь, як неорганічний компонент - колоїдний графіт. UA 119375 U (12) UA 119375 U UA 119375 U 5 10 15 20 25 30 35 Корисна модель належить до композицій на основі високомолекулярних сполук з використанням неорганічних і/або органічних компонентів для плівкотвірних термостійких покриттів металевих поверхонь. Відомий [1] плівкоутворюючий водний розчин, що містить калієве і літієве рідке скло та борну кислоту, а також гідроксид літію, алюмінат калію, молібденову кислоту за такого співвідношення компонентів, мас. %: калієве рідке скло 0,4-2,9 літієве рідке скло 1,3-3,0 гідроксид літію 0,01-0,6 алюмінат калію 0,4-0,8 борна кислота 0,4-2,2 каталізатор кристалізації 0,01-0,04 вода решта. Вказаний розчин композиції дозволяє створювати покриття з підвищеними термомеханічними властивостями, яке є стійким при експлуатації в умовах підвищених температур. Недоліком такого розчину є обмеженість матеріалу поверхні при його застосуванні, а саме придатність лише для сталі. При застосуванні цього розчину на поверхні алюмінію адгезійна міцність зчеплення з поверхнею не забезпечується. Відома [2] композиція теплозахисного покриття на металеву поверхню, що містить 34-40 % розчин поліметилфенілсилоксанової смоли в органічному розчиннику - толуолі і неорганічний наповнювач. Сушіння тришарового покриття здійснюють за 350-400 °C протягом 2,5-3-х годин. Недоліком цієї композиції покриття є використання органічного розчинника - толуолу, який спричиняє екологічну і пожежну небезпеку для навколишнього середовища, а також недостатня адгезійна міцність на поверхні алюмінію. В основу корисної моделі поставлена задача створення екологічної і пожежобезпечної для навколишнього середовища композиції теплозахисного покриття на поверхні алюмінію з високими адгезійними і термостійкими властивостями, яке б забезпечувало тривалість використання деталей при експлуатації. Поставлена задача вирішується тим, що композиція теплозахисного покриття з високомолекулярної сполуки, неорганічних і органічних компонентів, згідно з корисною моделлю, як високомолекулярну основу містить водний розчин поліакрилової кислоти, як органічні компоненти - карбамід і поліоксіетиленгліколь, як неорганічний компонент - колоїдний графіт, за такого співвідношення компонентів, мас. %: поліакрилова кислота 30-35 карбамід 1-3 поліоксіетиленгліколь 3-5 графіт колоїдний 8-12 вода до 100. Одержання наведеної композиції здійснюється наступним чином: поліакрилова кислота в зазначеній кількості суміщається з водою і витримується протягом 24 годин. Одержаний розчин гомогенізується з підігрівом на водяній бані при температурі 60±5 °C при перемішуванні протягом 1 години. До одержаного розчину при постійному перемішуванні поступово додають карбамід, поліоксіетиленгліколь і графіт. Життєздатність одержаної композиції становить 6 місяців. У таблиці наведений хімічний склад конкретних прикладів запропонованої композиції та їх властивості. 1 UA 119375 U Таблиця Склад композицій Поліакрилова кислота Карбамід Поліоксіетиленгліколь Графіт колоїдний Вода 34-40 % розчин поліметилфенілсилокса нової смоли в толуолі Мінеральний наповнювач аналог кількість, % мас. 10 15 Приклади, % мас. 2 33 1 4 10 52 3 35 3 3 8 51 80-90 10-20 Адгезійна міцність, на поверхні покриття алюмінію за ГОСТ 15140-78 відлущується 5 1 30 2 5 12 51 покриття стійке за 4-бальною системою Наведений склад композиції наносять на очищену поверхню металу деталі і витримують 24 години. Потім деталі з нанесеним покриттям піддають термообробці за температури 180-200 °C протягом 2 годин. Після термообробки металевої поверхні запропонованою композицією покриття стійке до дії води, органічних розчинників, пального і мастил. Запропонована композиція покриття алюмінію стабільна при тривалому зберіганні, а технологія формування покриття з її використанням є екологічною, пожежобезпечною і безвідходною. Використання запропонованої композиції покриття камери згорання поршнів двигунів внутрішнього згорання забезпечує захист кромок камери згорання від розгарних тріщин і нагароутворення. Джерела інформації: 1. Деклараційний патент UA №38936A C03С 17/30. Опубл. 15.05.2001, Бюл. №4, 2001 р. 2. Деклараційний патент UA № 36941А В05D 1/38. Опубл. 16.04.2001, Бюл. № 3, 2001 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Композиція теплозахисного покриття з високомолекулярної сполуки, органічних і неорганічних компонентів, яка відрізняється тим, що як високомолекулярну основу містить водний розчин поліакрилової кислоти і як органічні компоненти - карбамід і поліоксіетиленгліколь, як неорганічний компонент - колоїдний графіт, за такого співвідношення компонентів, мас. %: поліакрилова кислота 30-35 карбамід 1-3 поліоксіетиленгліколь 3-5 графіт колоїдний 8-12 вода до 100. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
