Замковий елемент полімерної шпунтової палі
Номер патенту: 120007
Опубліковано: 25.10.2017
Автори: Єрьоменко Олександр Вікторович, Буря Олександр Іванович
Формула / Реферат
Замковий елемент полімерної шпунтової палі, що містить монтажний стрижень овальної форми та С-подібний захват, який відрізняється тим, що на зовнішній поверхні стрижня виконані три подовжні канали трапецеїдальної або округлої форми, а на внутрішній поверхні захвату три ребра жорсткості трапецеїдальної або округлої форми.
Текст

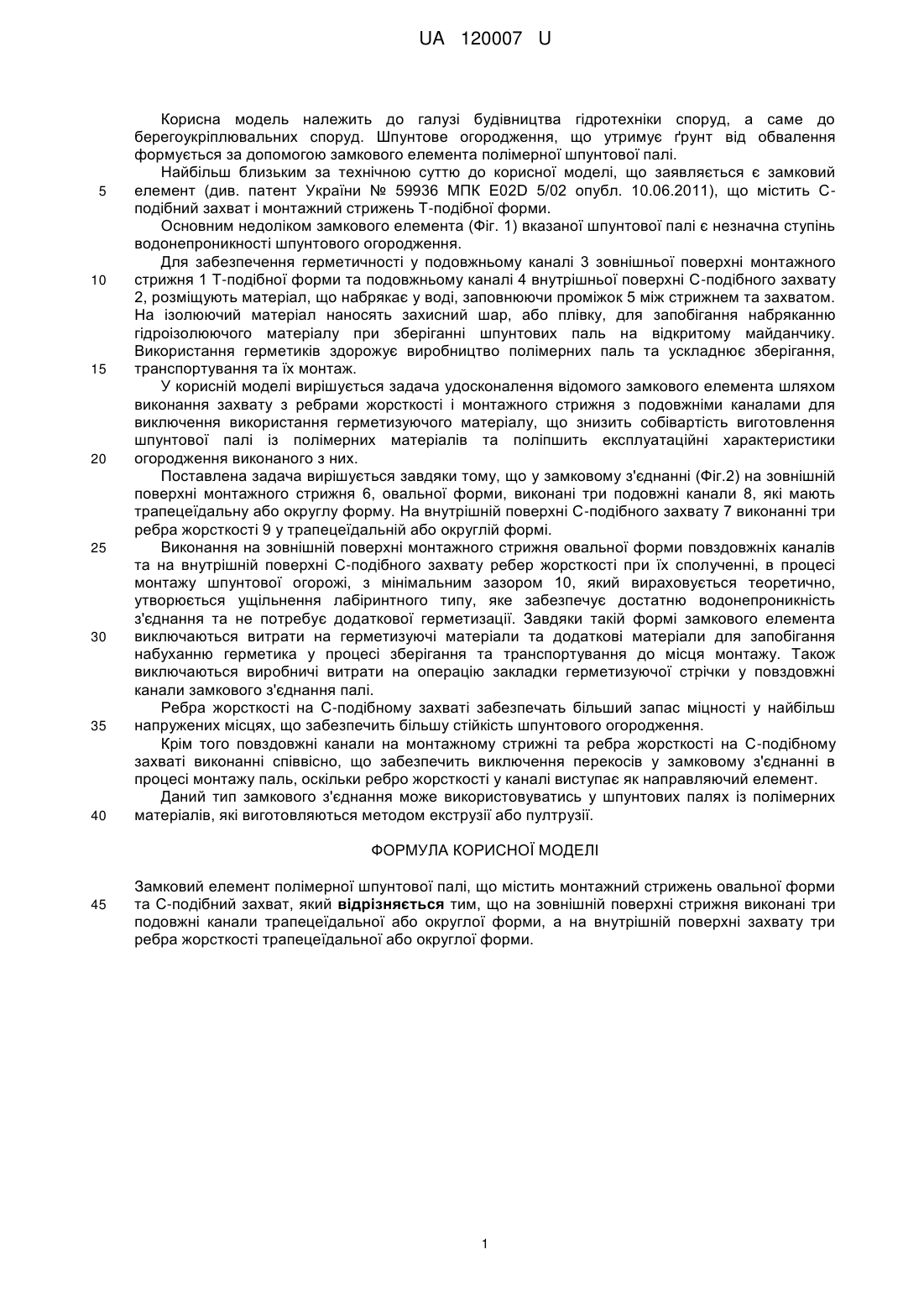

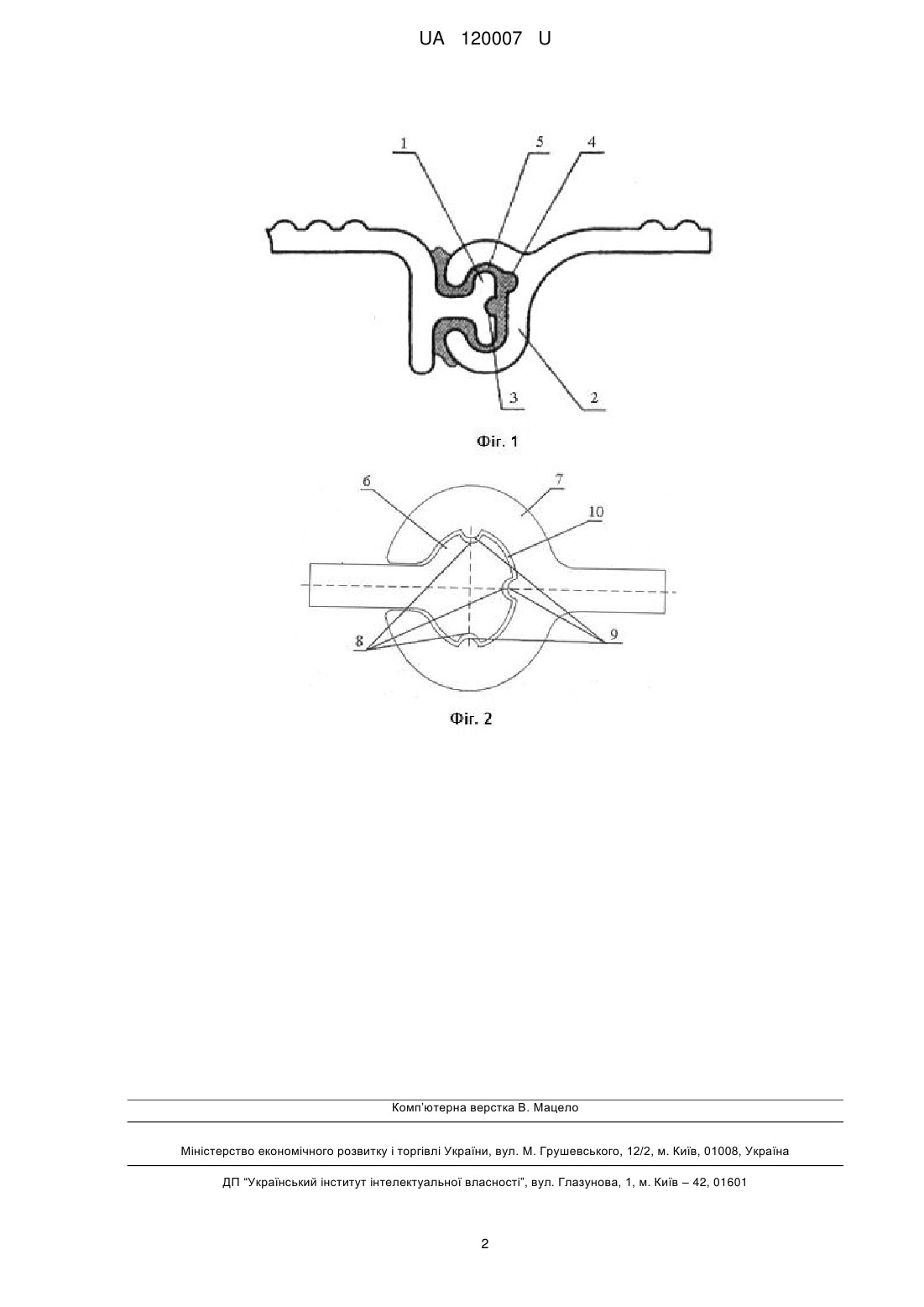

Реферат: Замковий елемент полімерної шпунтової палі містить монтажний стрижень овальної форми та С-подібний захват. На зовнішній поверхні стрижня виконані три подовжні канали трапецеїдальної або округлої форми, а на внутрішній поверхні захвату три ребра жорсткості трапецеїдальної або округлої форми. UA 120007 U (54) ЗАМКОВИЙ ЕЛЕМЕНТ ПОЛІМЕРНОЇ ШПУНТОВОЇ ПАЛІ UA 120007 U UA 120007 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва гідротехніки споруд, а саме до берегоукріплювальних споруд. Шпунтове огородження, що утримує ґрунт від обвалення формується за допомогою замкового елемента полімерної шпунтової палі. Найбільш близьким за технічною суттю до корисної моделі, що заявляється є замковий елемент (див. патент України № 59936 МПК E02D 5/02 опубл. 10.06.2011), що містить Сподібний захват і монтажний стрижень Т-подібної форми. Основним недоліком замкового елемента (Фіг. 1) вказаної шпунтової палі є незначна ступінь водонепроникності шпунтового огородження. Для забезпечення герметичності у подовжньому каналі 3 зовнішньої поверхні монтажного стрижня 1 Т-подібної форми та подовжньому каналі 4 внутрішньої поверхні С-подібного захвату 2, розміщують матеріал, що набрякає у воді, заповнюючи проміжок 5 між стрижнем та захватом. На ізолюючий матеріал наносять захисний шар, або плівку, для запобігання набряканню гідроізолюючого матеріалу при зберіганні шпунтових паль на відкритому майданчику. Використання герметиків здорожує виробництво полімерних паль та ускладнює зберігання, транспортування та їх монтаж. У корисній моделі вирішується задача удосконалення відомого замкового елемента шляхом виконання захвату з ребрами жорсткості і монтажного стрижня з подовжніми каналами для виключення використання герметизуючого матеріалу, що знизить собівартість виготовлення шпунтової палі із полімерних матеріалів та поліпшить експлуатаційні характеристики огородження виконаного з них. Поставлена задача вирішується завдяки тому, що у замковому з'єднанні (Фіг.2) на зовнішній поверхні монтажного стрижня 6, овальної форми, виконані три подовжні канали 8, які мають трапецеїдальну або округлу форму. На внутрішній поверхні С-подібного захвату 7 виконанні три ребра жорсткості 9 у трапецеїдальній або округлій формі. Виконання на зовнішній поверхні монтажного стрижня овальної форми повздовжніх каналів та на внутрішній поверхні С-подібного захвату ребер жорсткості при їх сполученні, в процесі монтажу шпунтової огорожі, з мінімальним зазором 10, який вираховується теоретично, утворюється ущільнення лабіринтного типу, яке забезпечує достатню водонепроникність з'єднання та не потребує додаткової герметизації. Завдяки такій формі замкового елемента виключаються витрати на герметизуючі матеріали та додаткові матеріали для запобігання набуханню герметика у процесі зберігання та транспортування до місця монтажу. Також виключаються виробничі витрати на операцію закладки герметизуючої стрічки у повздовжні канали замкового з'єднання палі. Ребра жорсткості на С-подібному захваті забезпечать більший запас міцності у найбільш напружених місцях, що забезпечить більшу стійкість шпунтового огородження. Крім того повздовжні канали на монтажному стрижні та ребра жорсткості на С-подібному захваті виконанні співвісно, що забезпечить виключення перекосів у замковому з'єднанні в процесі монтажу паль, оскільки ребро жорсткості у каналі виступає як направляючий елемент. Даний тип замкового з'єднання може використовуватись у шпунтових палях із полімерних матеріалів, які виготовляються методом екструзії або пултрузії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Замковий елемент полімерної шпунтової палі, що містить монтажний стрижень овальної форми та С-подібний захват, який відрізняється тим, що на зовнішній поверхні стрижня виконані три подовжні канали трапецеїдальної або округлої форми, а на внутрішній поверхні захвату три ребра жорсткості трапецеїдальної або округлої форми. 1 UA 120007 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: E02D 5/22
Мітки: шпунтової, елемент, палі, замковий, полімерної
