Пристрій для бігування картонного матеріалу

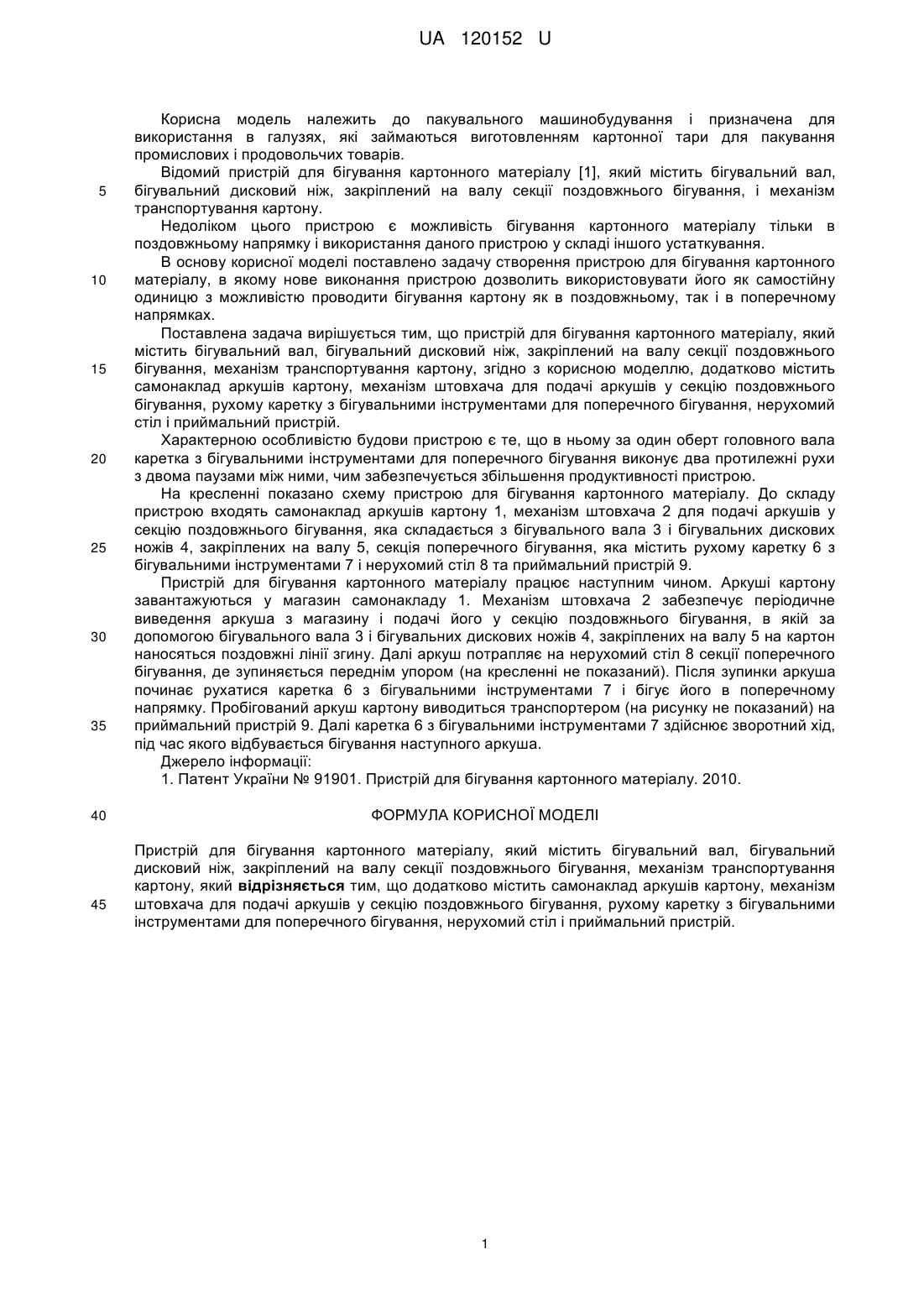

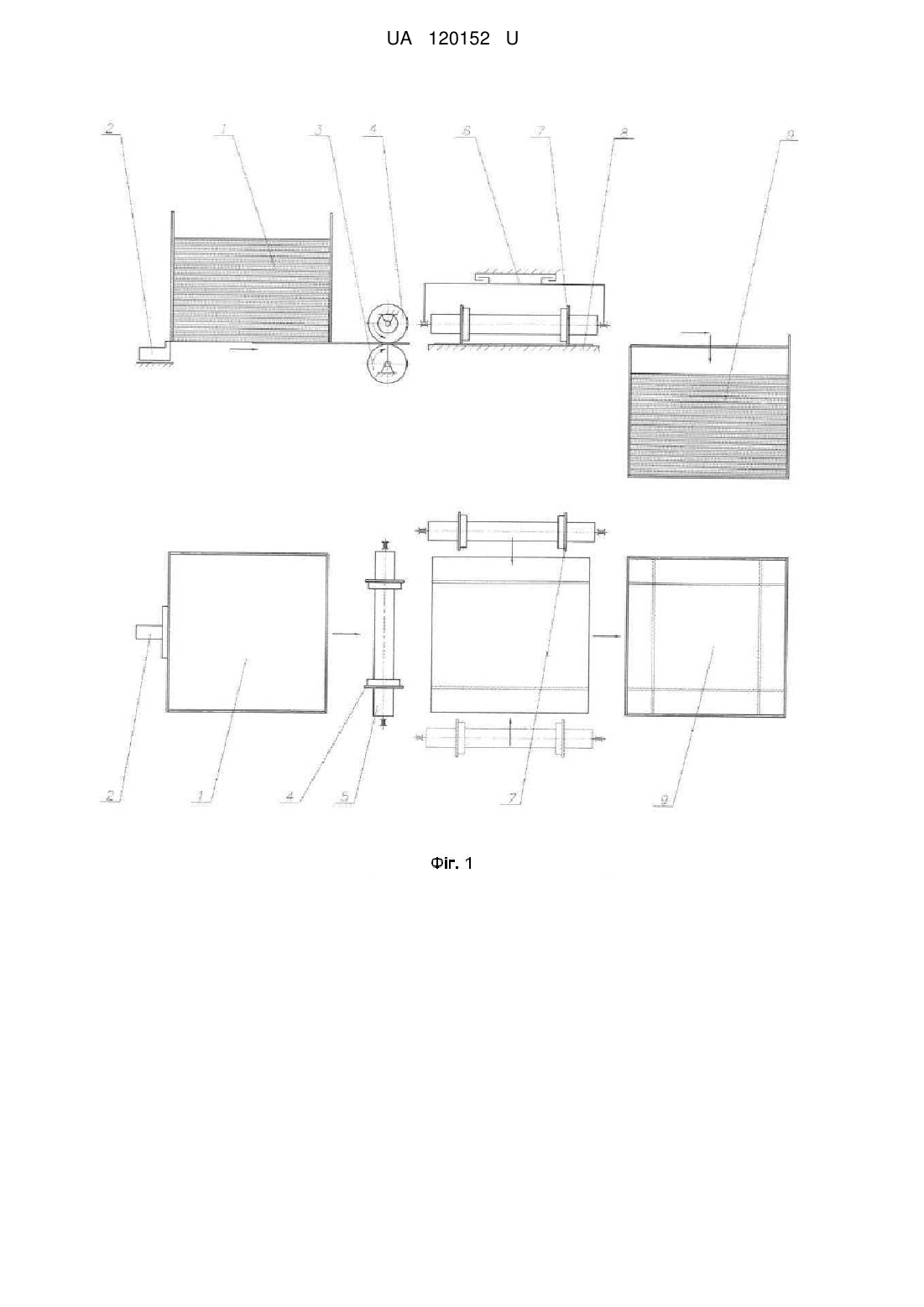

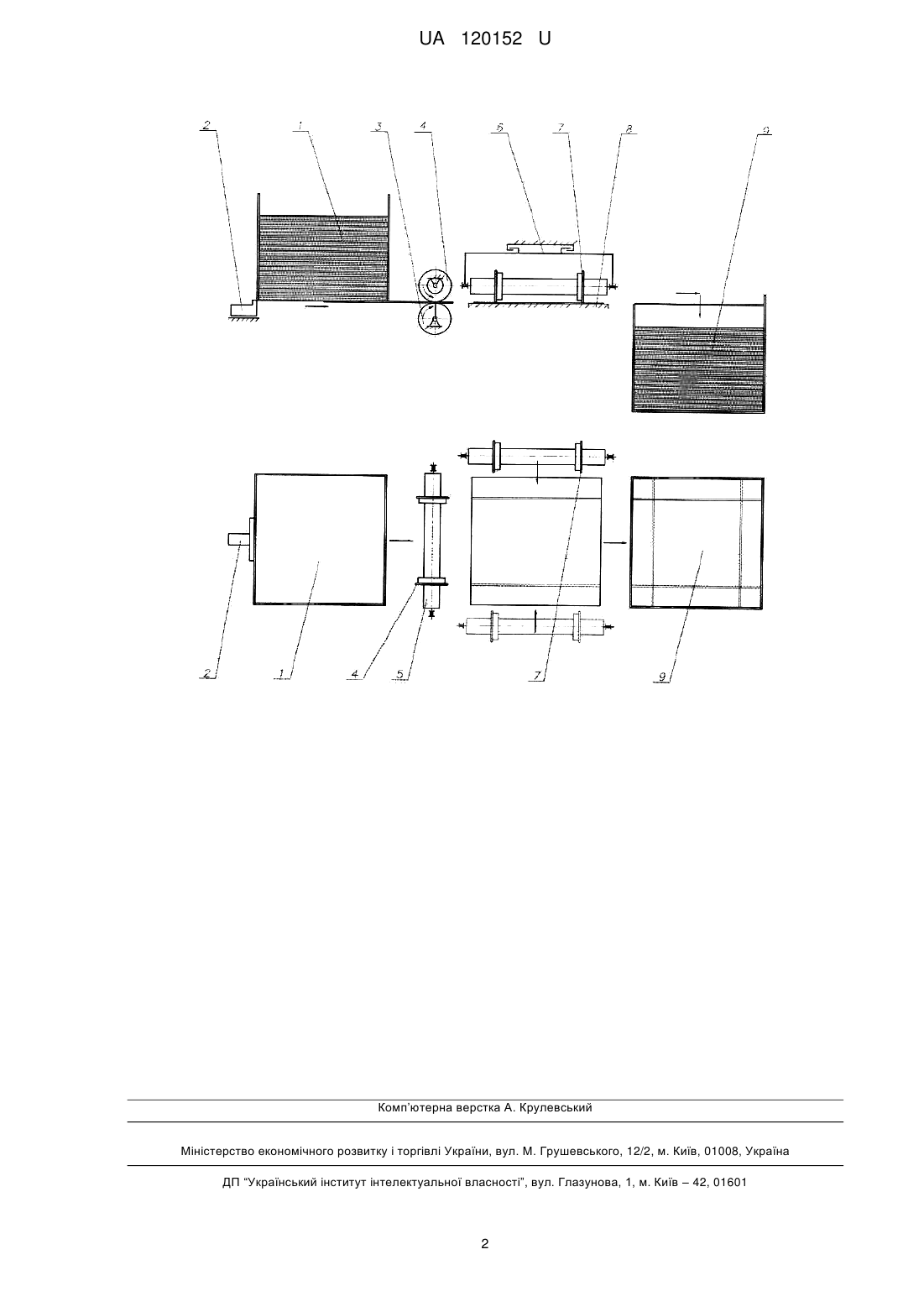

Реферат: Пристрій для бігування картонного матеріалу містить бігувальний вал, бігувальний дисковий ніж, закріплений на валу секції поздовжнього бігування, механізм транспортування картону. Додатково пристрій містить самонаклад аркушів картону, механізм штовхача для подачі аркушів у секцію поздовжнього бігування, рухому каретку з бігувальними інструментами для поперечного бігування, нерухомий стіл і приймальний пристрій. UA 120152 U (54) ПРИСТРІЙ ДЛЯ БІГУВАННЯ КАРТОННОГО МАТЕРІАЛУ UA 120152 U UA 120152 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пакувального машинобудування і призначена для використання в галузях, які займаються виготовленням картонної тари для пакування промислових і продовольчих товарів. Відомий пристрій для бігування картонного матеріалу [1], який містить бігувальний вал, бігувальний дисковий ніж, закріплений на валу секції поздовжнього бігування, і механізм транспортування картону. Недоліком цього пристрою є можливість бігування картонного матеріалу тільки в поздовжньому напрямку і використання даного пристрою у складі іншого устаткування. В основу корисної моделі поставлено задачу створення пристрою для бігування картонного матеріалу, в якому нове виконання пристрою дозволить використовувати його як самостійну одиницю з можливістю проводити бігування картону як в поздовжньому, так і в поперечному напрямках. Поставлена задача вирішується тим, що пристрій для бігування картонного матеріалу, який містить бігувальний вал, бігувальний дисковий ніж, закріплений на валу секції поздовжнього бігування, механізм транспортування картону, згідно з корисною моделлю, додатково містить самонаклад аркушів картону, механізм штовхача для подачі аркушів у секцію поздовжнього бігування, рухому каретку з бігувальними інструментами для поперечного бігування, нерухомий стіл і приймальний пристрій. Характерною особливістю будови пристрою є те, що в ньому за один оберт головного вала каретка з бігувальними інструментами для поперечного бігування виконує два протилежні рухи з двома паузами між ними, чим забезпечується збільшення продуктивності пристрою. На кресленні показано схему пристрою для бігування картонного матеріалу. До складу пристрою входять самонаклад аркушів картону 1, механізм штовхача 2 для подачі аркушів у секцію поздовжнього бігування, яка складається з бігувального вала 3 і бігувальних дискових ножів 4, закріплених на валу 5, секція поперечного бігування, яка містить рухому каретку 6 з бігувальними інструментами 7 і нерухомий стіл 8 та приймальний пристрій 9. Пристрій для бігування картонного матеріалу працює наступним чином. Аркуші картону завантажуються у магазин самонакладу 1. Механізм штовхача 2 забезпечує періодичне виведення аркуша з магазину і подачі його у секцію поздовжнього бігування, в якій за допомогою бігувального вала 3 і бігувальних дискових ножів 4, закріплених на валу 5 на картон наносяться поздовжні лінії згину. Далі аркуш потрапляє на нерухомий стіл 8 секції поперечного бігування, де зупиняється переднім упором (на кресленні не показаний). Після зупинки аркуша починає рухатися каретка 6 з бігувальними інструментами 7 і бігує його в поперечному напрямку. Пробігований аркуш картону виводиться транспортером (на рисунку не показаний) на приймальний пристрій 9. Далі каретка 6 з бігувальними інструментами 7 здійснює зворотний хід, під час якого відбувається бігування наступного аркуша. Джерело інформації: 1. Патент України № 91901. Пристрій для бігування картонного матеріалу. 2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для бігування картонного матеріалу, який містить бігувальний вал, бігувальний дисковий ніж, закріплений на валу секції поздовжнього бігування, механізм транспортування картону, який відрізняється тим, що додатково містить самонаклад аркушів картону, механізм штовхача для подачі аркушів у секцію поздовжнього бігування, рухому каретку з бігувальними інструментами для поперечного бігування, нерухомий стіл і приймальний пристрій. 1 UA 120152 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
