Опалювальний твердопаливний котел

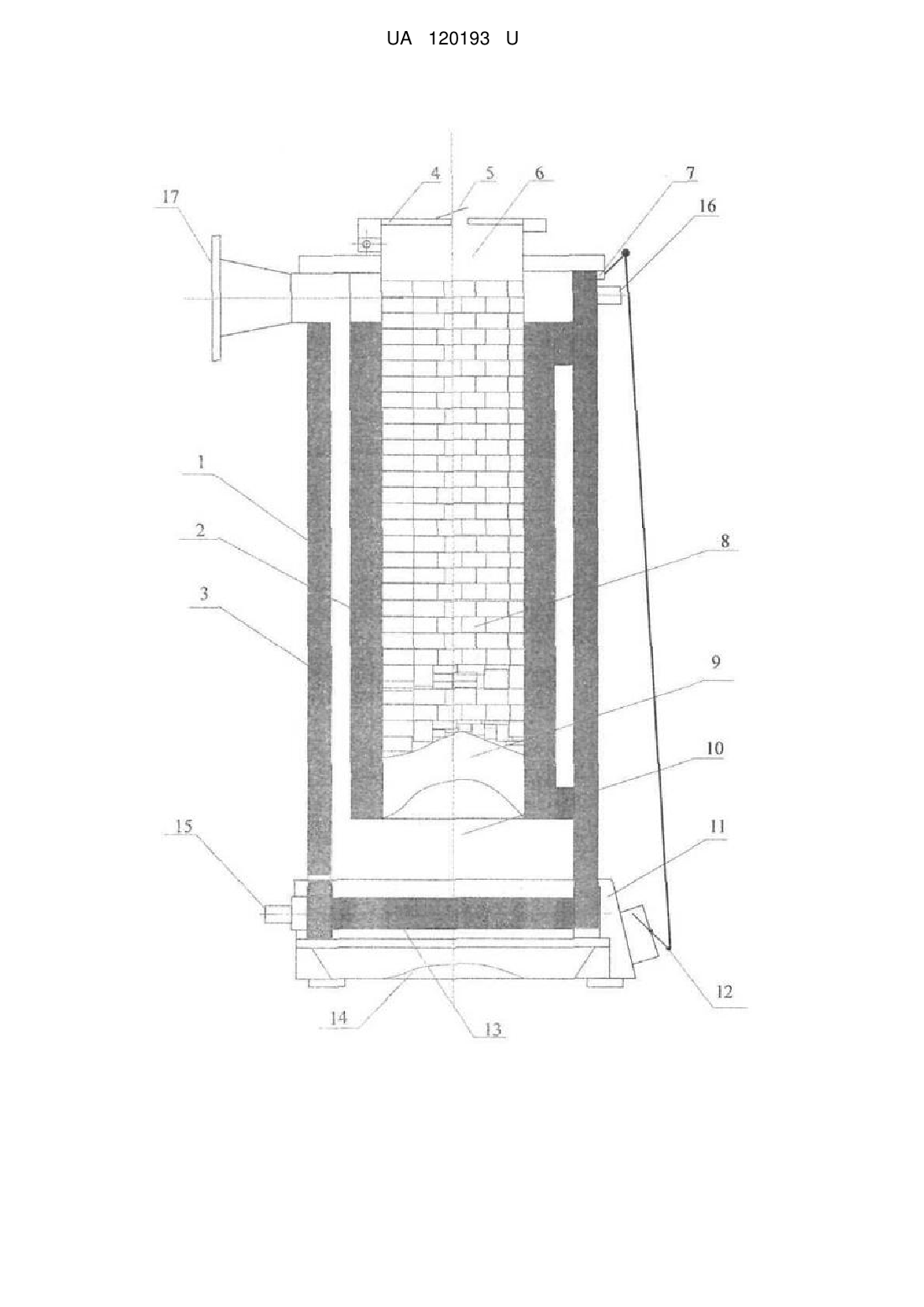

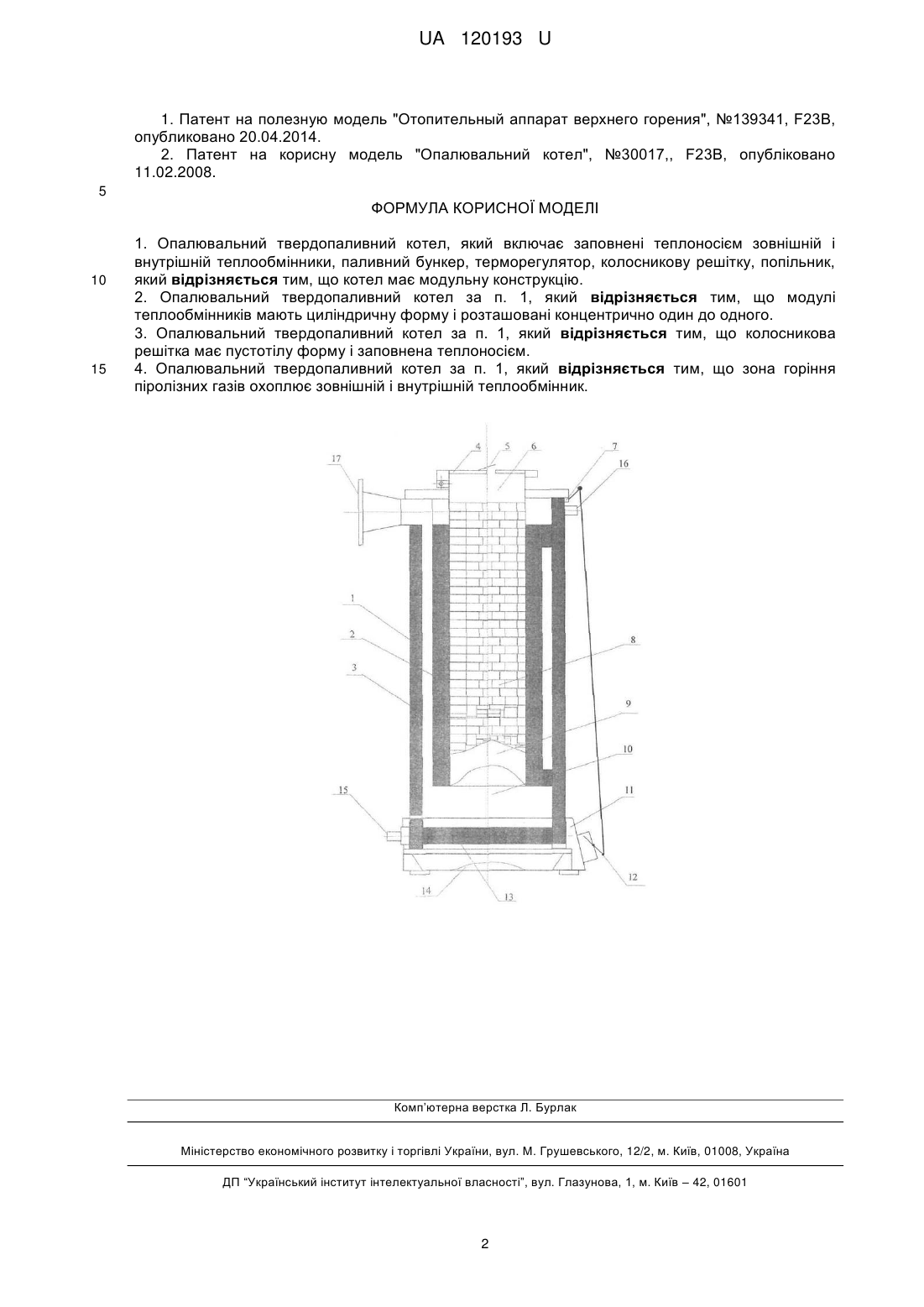

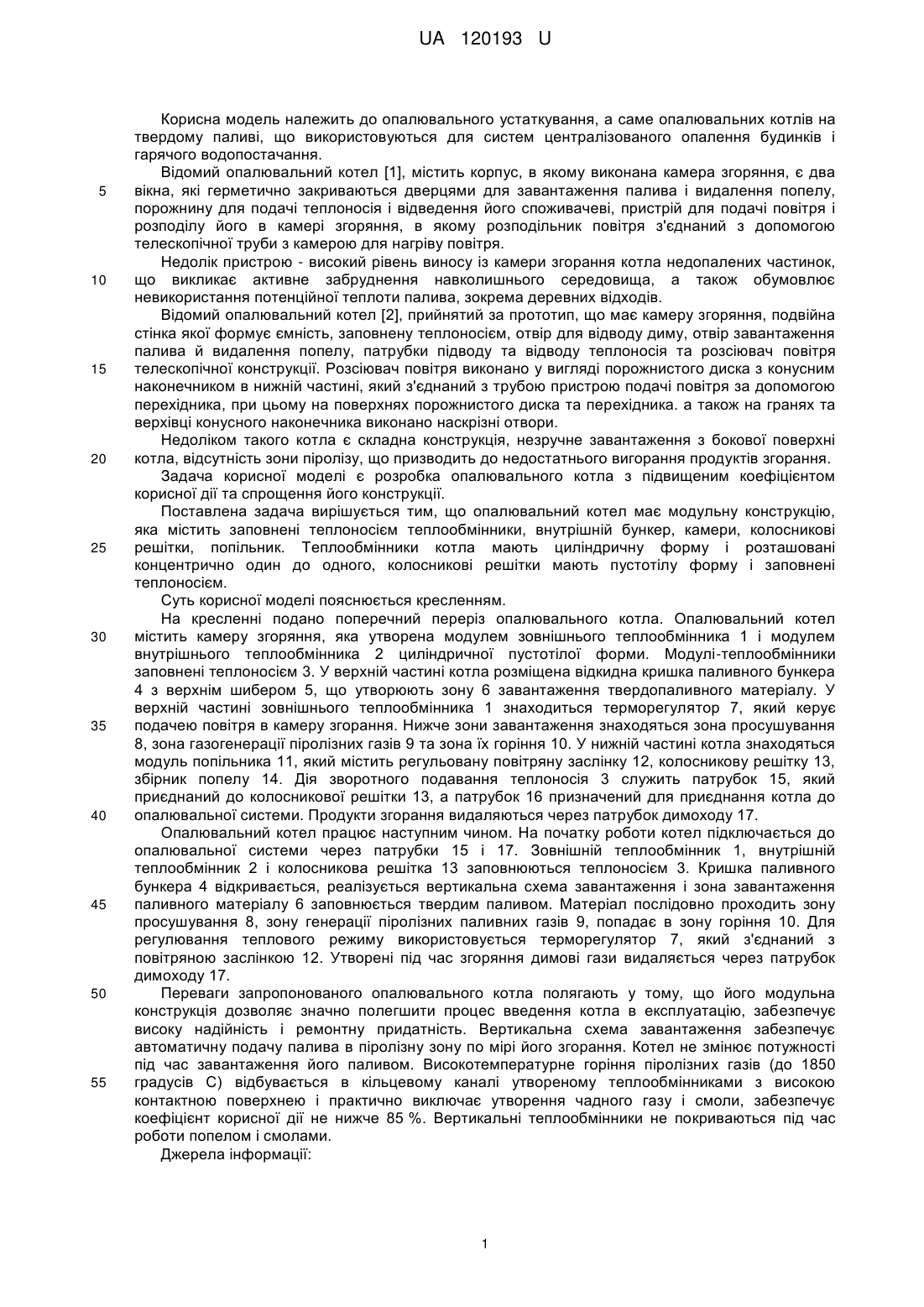

Реферат: UA 120193 U UA 120193 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до опалювального устаткування, а саме опалювальних котлів на твердому паливі, що використовуються для систем централізованого опалення будинків і гарячого водопостачання. Відомий опалювальний котел [1], містить корпус, в якому виконана камера згоряння, є два вікна, які герметично закриваються дверцями для завантаження палива і видалення попелу, порожнину для подачі теплоносія і відведення його споживачеві, пристрій для подачі повітря і розподілу його в камері згоряння, в якому розподільник повітря з'єднаний з допомогою телескопічної труби з камерою для нагріву повітря. Недолік пристрою - високий рівень виносу із камери згорання котла недопалених частинок, що викликає активне забруднення навколишнього середовища, а також обумовлює невикористання потенційної теплоти палива, зокрема деревних відходів. Відомий опалювальний котел [2], прийнятий за прототип, що має камеру згоряння, подвійна стінка якої формує ємність, заповнену теплоносієм, отвір для відводу диму, отвір завантаження палива й видалення попелу, патрубки підводу та відводу теплоносія та розсіювач повітря телескопічної конструкції. Розсіювач повітря виконано у вигляді порожнистого диска з конусним наконечником в нижній частині, який з'єднаний з трубою пристрою подачі повітря за допомогою перехідника, при цьому на поверхнях порожнистого диска та перехідника. а також на гранях та верхівці конусного наконечника виконано наскрізні отвори. Недоліком такого котла є складна конструкція, незручне завантаження з бокової поверхні котла, відсутність зони піролізу, що призводить до недостатнього вигорання продуктів згорання. Задача корисної моделі є розробка опалювального котла з підвищеним коефіцієнтом корисної дії та спрощення його конструкції. Поставлена задача вирішується тим, що опалювальний котел має модульну конструкцію, яка містить заповнені теплоносієм теплообмінники, внутрішній бункер, камери, колосникові решітки, попільник. Теплообмінники котла мають циліндричну форму і розташовані концентрично один до одного, колосникові решітки мають пустотілу форму і заповнені теплоносієм. Суть корисної моделі пояснюється кресленням. На кресленні подано поперечний переріз опалювального котла. Опалювальний котел містить камеру згоряння, яка утворена модулем зовнішнього теплообмінника 1 і модулем внутрішнього теплообмінника 2 циліндричної пустотілої форми. Модулі-теплообмінники заповнені теплоносієм 3. У верхній частині котла розміщена відкидна кришка паливного бункера 4 з верхнім шибером 5, що утворюють зону 6 завантаження твердопаливного матеріалу. У верхній частині зовнішнього теплообмінника 1 знаходиться терморегулятор 7, який керує подачею повітря в камеру згорання. Нижче зони завантаження знаходяться зона просушування 8, зона газогенерації піролізних газів 9 та зона їх горіння 10. У нижній частині котла знаходяться модуль попільника 11, який містить регульовану повітряну заслінку 12, колосникову решітку 13, збірник попелу 14. Дія зворотного подавання теплоносія 3 служить патрубок 15, який приєднаний до колосникової решітки 13, а патрубок 16 призначений для приєднання котла до опалювальної системи. Продукти згорання видаляються через патрубок димоходу 17. Опалювальний котел працює наступним чином. На початку роботи котел підключається до опалювальної системи через патрубки 15 і 17. Зовнішній теплообмінник 1, внутрішній теплообмінник 2 і колосникова решітка 13 заповнюються теплоносієм 3. Кришка паливного бункера 4 відкривається, реалізується вертикальна схема завантаження і зона завантаження паливного матеріалу 6 заповнюється твердим паливом. Матеріал послідовно проходить зону просушування 8, зону генерації піролізних паливних газів 9, попадає в зону горіння 10. Для регулювання теплового режиму використовується терморегулятор 7, який з'єднаний з повітряною заслінкою 12. Утворені під час згоряння димові гази видаляється через патрубок димоходу 17. Переваги запропонованого опалювального котла полягають у тому, що його модульна конструкція дозволяє значно полегшити процес введення котла в експлуатацію, забезпечує високу надійність і ремонтну придатність. Вертикальна схема завантаження забезпечує автоматичну подачу палива в піролізну зону по мірі його згорання. Котел не змінює потужності під час завантаження його паливом. Високотемпературне горіння піролізних газів (до 1850 градусів С) відбувається в кільцевому каналі утвореному теплообмінниками з високою контактною поверхнею і практично виключає утворення чадного газу і смоли, забезпечує коефіцієнт корисної дії не нижче 85 %. Вертикальні теплообмінники не покриваються під час роботи попелом і смолами. Джерела інформації: 1 UA 120193 U 1. Патент на полезную модель "Отопительный аппарат верхнего горения", №139341, F23B, опубликовано 20.04.2014. 2. Патент на корисну модель "Опалювальний котел", №30017,, F23B, опубліковано 11.02.2008. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Опалювальний твердопаливний котел, який включає заповнені теплоносієм зовнішній і внутрішній теплообмінники, паливний бункер, терморегулятор, колосникову решітку, попільник, який відрізняється тим, що котел має модульну конструкцію. 2. Опалювальний твердопаливний котел за п. 1, який відрізняється тим, що модулі теплообмінників мають циліндричну форму і розташовані концентрично один до одного. 3. Опалювальний твердопаливний котел за п. 1, який відрізняється тим, що колосникова решітка має пустотілу форму і заповнена теплоносієм. 4. Опалювальний твердопаливний котел за п. 1, який відрізняється тим, що зона горіння піролізних газів охоплює зовнішній і внутрішній теплообмінник. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
