Опалювальний твердопаливний котел

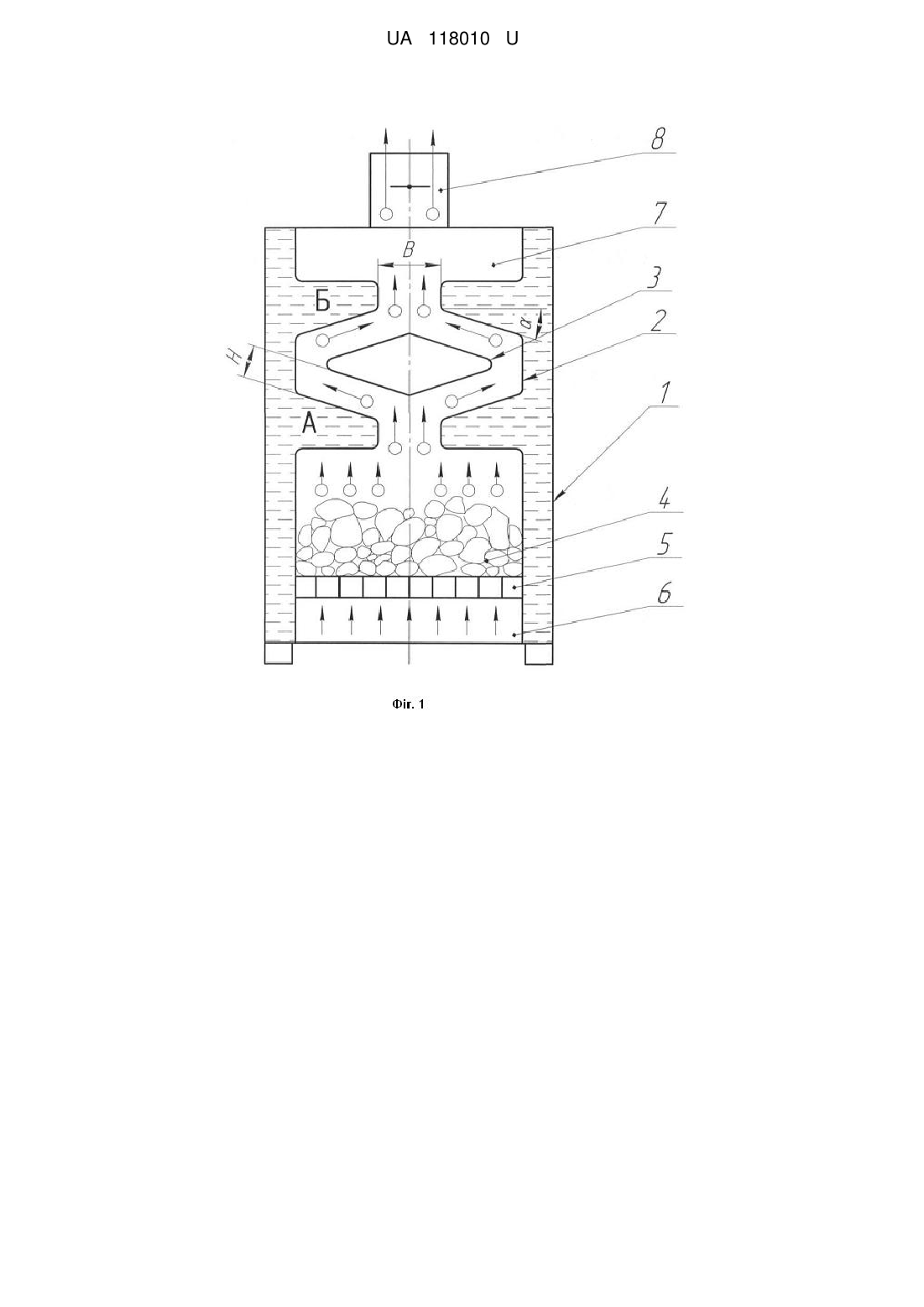

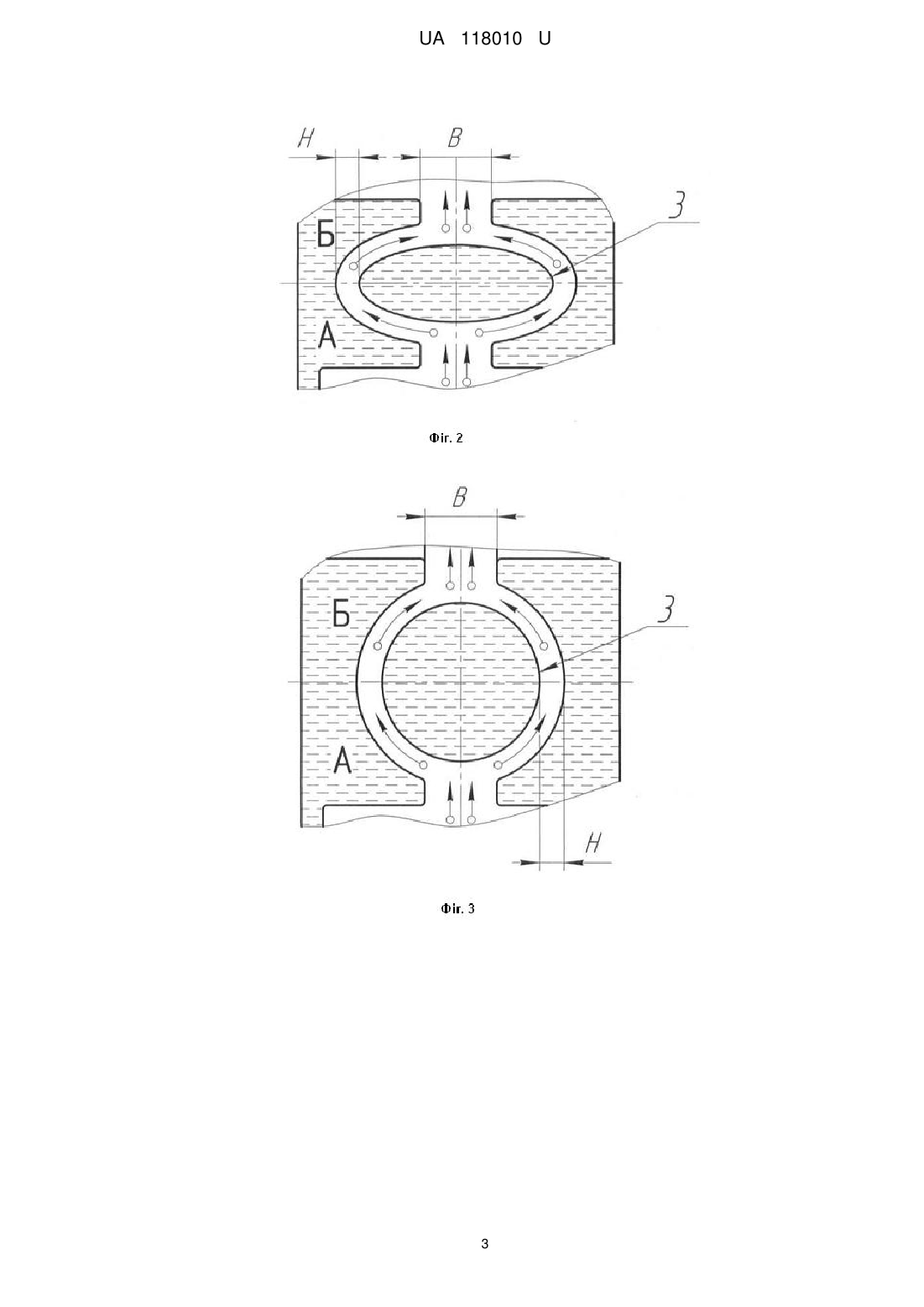

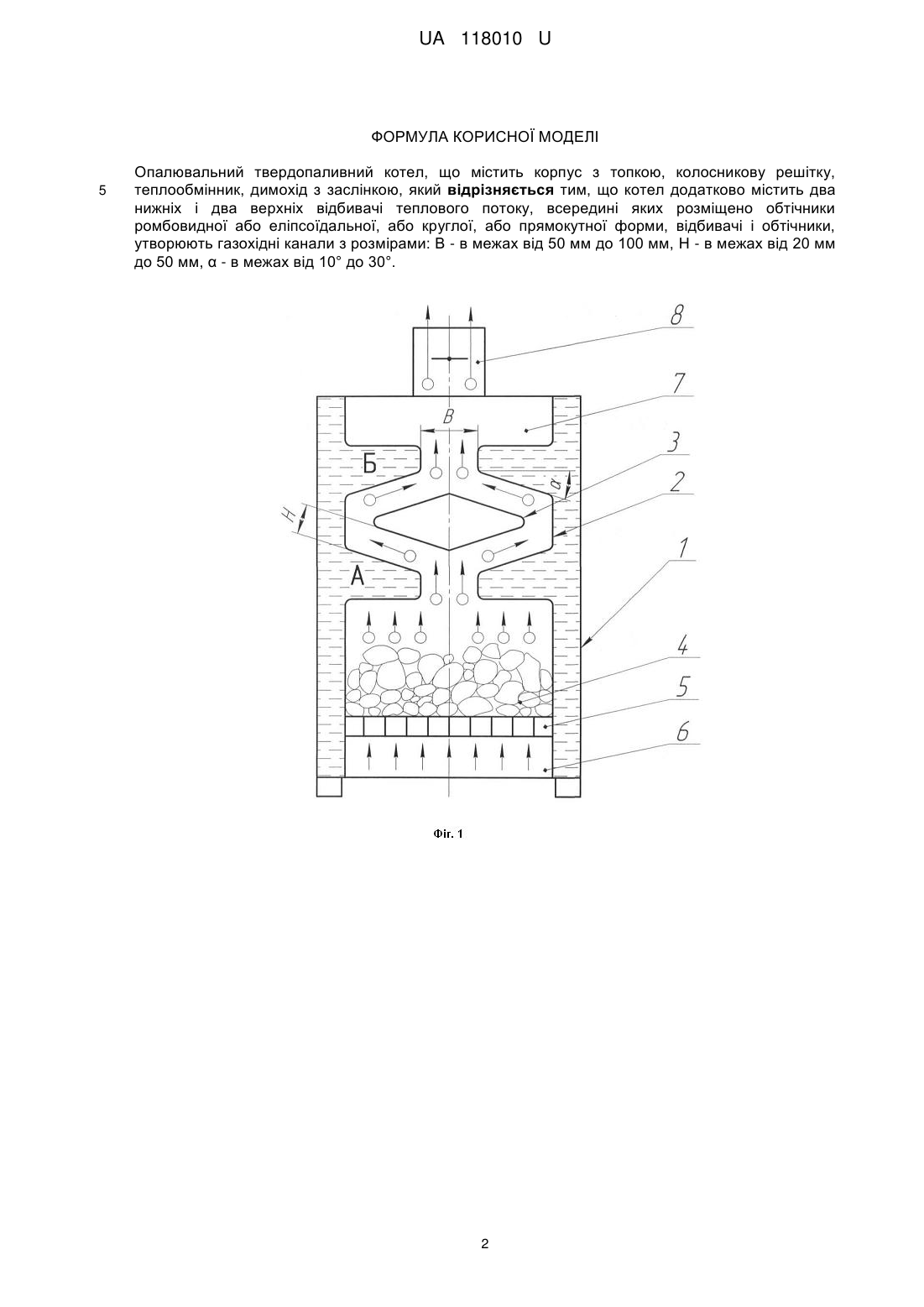

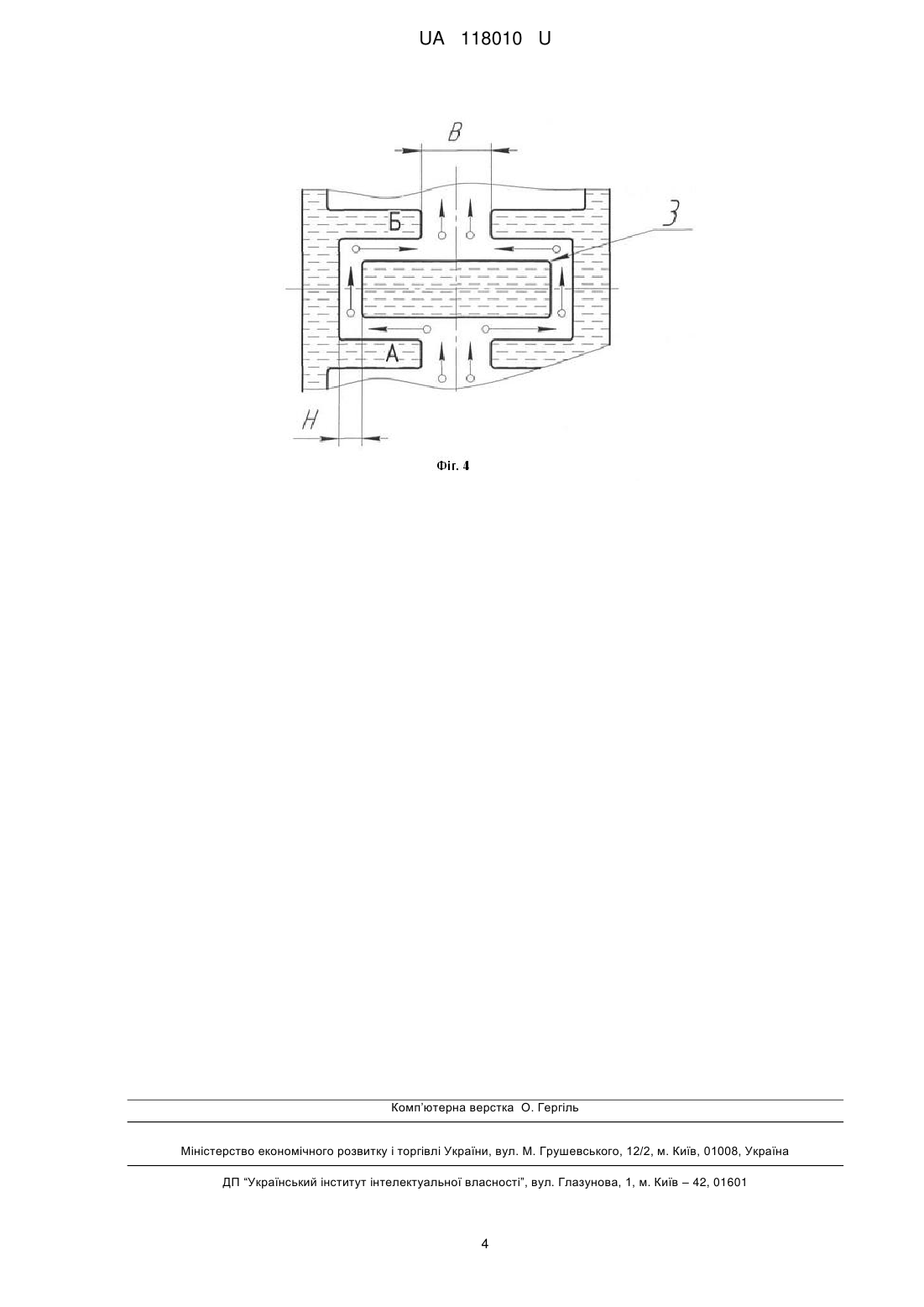

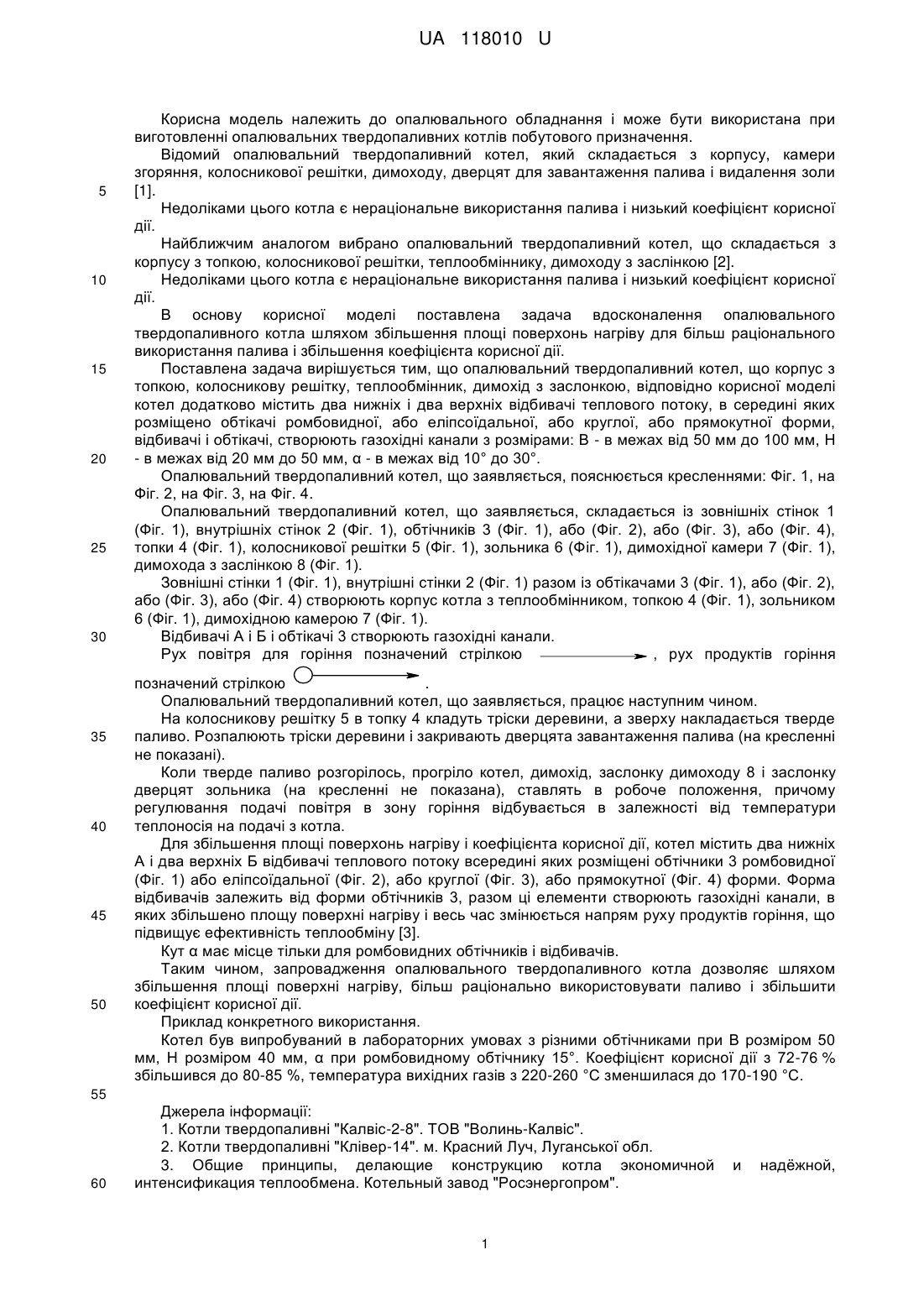

Реферат: Опалювальний твердопаливний котел містить корпус з топкою, колосникову решітку, теплообмінник, димохід з заслінкою. Котел додатково містить два нижніх і два верхніх відбивачі теплового потоку, всередині яких розміщено обтічники ромбовидної або еліпсоїдальної, або круглої, або прямокутної форми, відбивачі і обтічники, утворюють газохідні канали з розмірами: В - в межах від 50 мм до 100 мм, Η - в межах від 20 мм до 50 мм, α - в межах від 10° до 30°. UA 118010 U (12) UA 118010 U UA 118010 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до опалювального обладнання і може бути використана при виготовленні опалювальних твердопаливних котлів побутового призначення. Відомий опалювальний твердопаливний котел, який складається з корпусу, камери згоряння, колосникової решітки, димоходу, дверцят для завантаження палива і видалення золи [1]. Недоліками цього котла є нераціональне використання палива і низький коефіцієнт корисної дії. Найближчим аналогом вибрано опалювальний твердопаливний котел, що складається з корпусу з топкою, колосникової решітки, теплообміннику, димоходу з заслінкою [2]. Недоліками цього котла є нераціональне використання палива і низький коефіцієнт корисної дії. В основу корисної моделі поставлена задача вдосконалення опалювального твердопаливного котла шляхом збільшення площі поверхонь нагріву для більш раціонального використання палива і збільшення коефіцієнта корисної дії. Поставлена задача вирішується тим, що опалювальний твердопаливний котел, що корпус з топкою, колосникову решітку, теплообмінник, димохід з заслонкою, відповідно корисної моделі котел додатково містить два нижніх і два верхніх відбивачі теплового потоку, в середині яких розміщено обтікачі ромбовидної, або еліпсоїдальної, або круглої, або прямокутної форми, відбивачі і обтікачі, створюють газохідні канали з розмірами: В - в межах від 50 мм до 100 мм, Η - в межах від 20 мм до 50 мм, α - в межах від 10° до 30°. Опалювальний твердопаливний котел, що заявляється, пояснюється кресленнями: Фіг. 1, на Фіг. 2, на Фіг. 3, на Фіг. 4. Опалювальний твердопаливний котел, що заявляється, складається із зовнішніх стінок 1 (Фіг. 1), внутрішніх стінок 2 (Фіг. 1), обтічників 3 (Фіг. 1), або (Фіг. 2), або (Фіг. 3), або (Фіг. 4), топки 4 (Фіг. 1), колосникової решітки 5 (Фіг. 1), зольника 6 (Фіг. 1), димохідної камери 7 (Фіг. 1), димохода з заслінкою 8 (Фіг. 1). Зовнішні стінки 1 (Фіг. 1), внутрішні стінки 2 (Фіг. 1) разом із обтікачами 3 (Фіг. 1), або (Фіг. 2), або (Фіг. 3), або (Фіг. 4) створюють корпус котла з теплообмінником, топкою 4 (Фіг. 1), зольником 6 (Фіг. 1), димохідною камерою 7 (Фіг. 1). Відбивачі А і Б і обтікачі 3 створюють газохідні канали. Рух повітря для горіння позначений стрілкою , рух продуктів горіння позначений стрілкою . Опалювальний твердопаливний котел, що заявляється, працює наступним чином. На колосникову решітку 5 в топку 4 кладуть тріски деревини, а зверху накладається тверде паливо. Розпалюють тріски деревини і закривають дверцята завантаження палива (на кресленні не показані). Коли тверде паливо розгорілось, прогріло котел, димохід, заслонку димоходу 8 і заслонку дверцят зольника (на кресленні не показана), ставлять в робоче положення, причому регулювання подачі повітря в зону горіння відбувається в залежності від температури теплоносія на подачі з котла. Для збільшення площі поверхонь нагріву і коефіцієнта корисної дії, котел містить два нижніх А і два верхніх Б відбивачі теплового потоку всередині яких розміщені обтічники 3 ромбовидної (Фіг. 1) або еліпсоїдальної (Фіг. 2), або круглої (Фіг. 3), або прямокутної (Фіг. 4) форми. Форма відбивачів залежить від форми обтічників 3, разом ці елементи створюють газохідні канали, в яких збільшено площу поверхні нагріву і весь час змінюється напрям руху продуктів горіння, що підвищує ефективність теплообміну [3]. Кут α має місце тільки для ромбовидних обтічників і відбивачів. Таким чином, запровадження опалювального твердопаливного котла дозволяє шляхом збільшення площі поверхні нагріву, більш раціонально використовувати паливо і збільшити коефіцієнт корисної дії. Приклад конкретного використання. Котел був випробуваний в лабораторних умовах з різними обтічниками при В розміром 50 мм, Η розміром 40 мм, α при ромбовидному обтічнику 15°. Коефіцієнт корисної дії з 72-76 % збільшився до 80-85 %, температура вихідних газів з 220-260 °С зменшилася до 170-190 °C. 55 60 Джерела інформації: 1. Котли твердопаливні "Калвіс-2-8". ТОВ "Волинь-Калвіс". 2. Котли твердопаливні "Клівер-14". м. Красний Луч, Луганської обл. 3. Общие принципы, делающие конструкцию котла экономичной интенсификация теплообмена. Котельный завод "Росэнергопром". 1 и надёжной, UA 118010 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Опалювальний твердопаливний котел, що містить корпус з топкою, колосникову решітку, теплообмінник, димохід з заслінкою, який відрізняється тим, що котел додатково містить два нижніх і два верхніх відбивачі теплового потоку, всередині яких розміщено обтічники ромбовидної або еліпсоїдальної, або круглої, або прямокутної форми, відбивачі і обтічники, утворюють газохідні канали з розмірами: В - в межах від 50 мм до 100 мм, Η - в межах від 20 мм до 50 мм, α - в межах від 10° до 30°. 2 UA 118010 U 3 UA 118010 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
