Насос-дозатор рідини перистальтичної дії

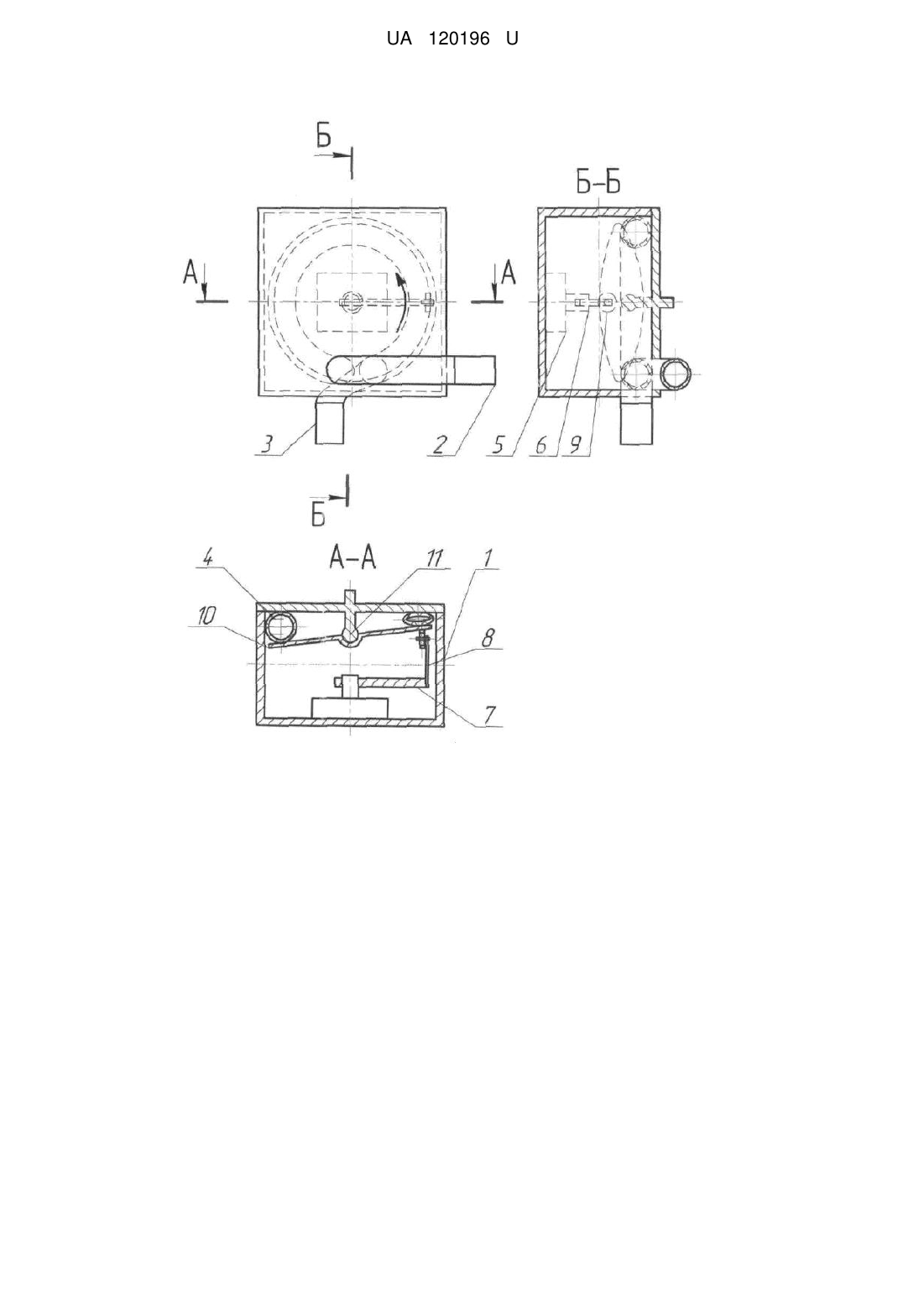

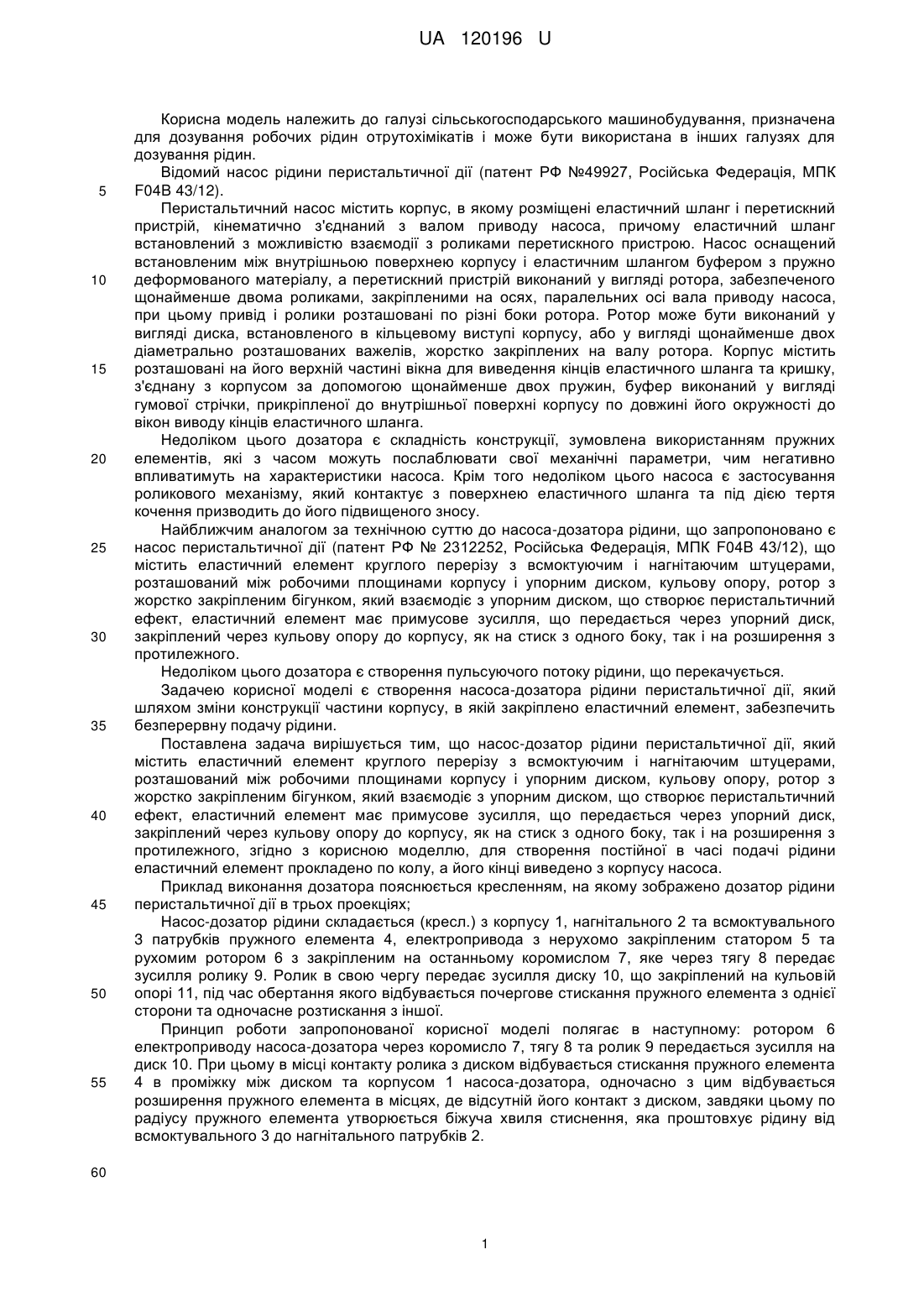

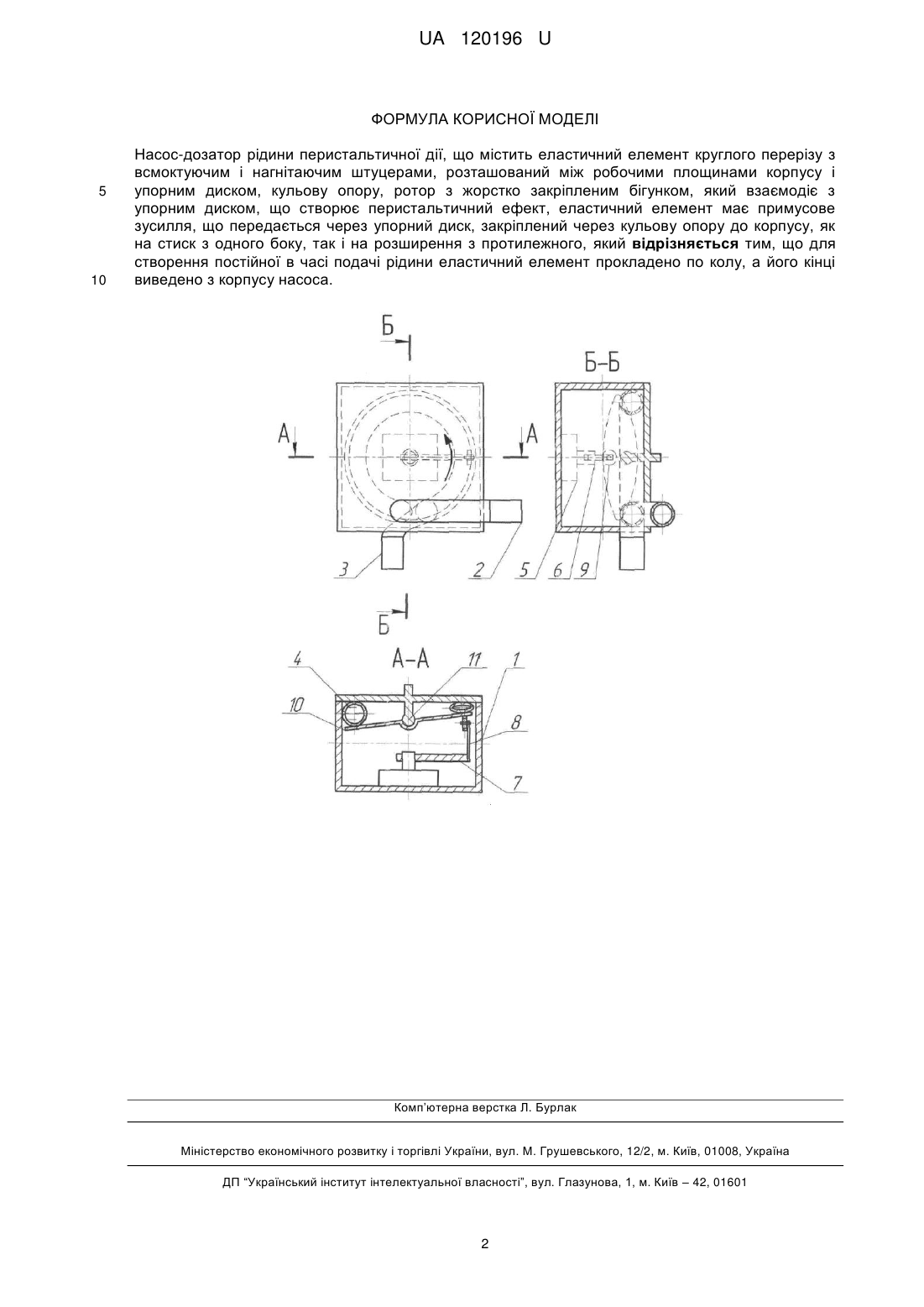

Реферат: Насос-дозатор рідини перистальтичної дії містить еластичний елемент круглого перерізу з всмоктуючим і нагнітаючим штуцерами, розташований між робочими площинами корпусу і упорним диском, кульову опору, ротор з жорстко закріпленим бігунком, який взаємодіє з упорним диском, що створює перистальтичний ефект. Еластичний елемент має примусове зусилля, що передається через упорний диск, закріплений через кульову опору до корпусу, як на стиск з одного боку, так і на розширення з протилежного. Для створення постійної в часі подачі рідини еластичний елемент прокладено по колу, а його кінці виведено з корпусу насоса. UA 120196 U (12) UA 120196 U UA 120196 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, призначена для дозування робочих рідин отрутохімікатів і може бути використана в інших галузях для дозування рідин. Відомий насос рідини перистальтичної дії (патент РФ №49927, Російська Федерація, МПК F04B 43/12). Перистальтичний насос містить корпус, в якому розміщені еластичний шланг і перетискний пристрій, кінематично з'єднаний з валом приводу насоса, причому еластичний шланг встановлений з можливістю взаємодії з роликами перетискного пристрою. Насос оснащений встановленим між внутрішньою поверхнею корпусу і еластичним шлангом буфером з пружно деформованого матеріалу, а перетискний пристрій виконаний у вигляді ротора, забезпеченого щонайменше двома роликами, закріпленими на осях, паралельних осі вала приводу насоса, при цьому привід і ролики розташовані по різні боки ротора. Ротор може бути виконаний у вигляді диска, встановленого в кільцевому виступі корпусу, або у вигляді щонайменше двох діаметрально розташованих важелів, жорстко закріплених на валу ротора. Корпус містить розташовані на його верхній частині вікна для виведення кінців еластичного шланга та кришку, з'єднану з корпусом за допомогою щонайменше двох пружин, буфер виконаний у вигляді гумової стрічки, прикріпленої до внутрішньої поверхні корпусу по довжині його окружності до вікон виводу кінців еластичного шланга. Недоліком цього дозатора є складність конструкції, зумовлена використанням пружних елементів, які з часом можуть послаблювати свої механічні параметри, чим негативно впливатимуть на характеристики насоса. Крім того недоліком цього насоса є застосування роликового механізму, який контактує з поверхнею еластичного шланга та під дією тертя кочення призводить до його підвищеного зносу. Найближчим аналогом за технічною суттю до насоса-дозатора рідини, що запропоновано є насос перистальтичної дії (патент РФ № 2312252, Російська Федерація, МПК F04B 43/12), що містить еластичний елемент круглого перерізу з всмоктуючим і нагнітаючим штуцерами, розташований між робочими площинами корпусу і упорним диском, кульову опору, ротор з жорстко закріпленим бігунком, який взаємодіє з упорним диском, що створює перистальтичний ефект, еластичний елемент має примусове зусилля, що передається через упорний диск, закріплений через кульову опору до корпусу, як на стиск з одного боку, так і на розширення з протилежного. Недоліком цього дозатора є створення пульсуючого потоку рідини, що перекачується. Задачею корисної моделі є створення насоса-дозатора рідини перистальтичної дії, який шляхом зміни конструкції частини корпусу, в якій закріплено еластичний елемент, забезпечить безперервну подачу рідини. Поставлена задача вирішується тим, що насос-дозатор рідини перистальтичної дії, який містить еластичний елемент круглого перерізу з всмоктуючим і нагнітаючим штуцерами, розташований між робочими площинами корпусу і упорним диском, кульову опору, ротор з жорстко закріпленим бігунком, який взаємодіє з упорним диском, що створює перистальтичний ефект, еластичний елемент має примусове зусилля, що передається через упорний диск, закріплений через кульову опору до корпусу, як на стиск з одного боку, так і на розширення з протилежного, згідно з корисною моделлю, для створення постійної в часі подачі рідини еластичний елемент прокладено по колу, а його кінці виведено з корпусу насоса. Приклад виконання дозатора пояснюється кресленням, на якому зображено дозатор рідини перистальтичної дії в трьох проекціях; Насос-дозатор рідини складається (кресл.) з корпусу 1, нагнітального 2 та всмоктувального 3 патрубків пружного елемента 4, електропривода з нерухомо закріпленим статором 5 та рухомим ротором 6 з закріпленим на останньому коромислом 7, яке через тягу 8 передає зусилля ролику 9. Ролик в свою чергу передає зусилля диску 10, що закріплений на кульовій опорі 11, під час обертання якого відбувається почергове стискання пружного елемента з однієї сторони та одночасне розтискання з іншої. Принцип роботи запропонованої корисної моделі полягає в наступному: ротором 6 електроприводу насоса-дозатора через коромисло 7, тягу 8 та ролик 9 передається зусилля на диск 10. При цьому в місці контакту ролика з диском відбувається стискання пружного елемента 4 в проміжку між диском та корпусом 1 насоса-дозатора, одночасно з цим відбувається розширення пружного елемента в місцях, де відсутній його контакт з диском, завдяки цьому по радіусу пружного елемента утворюється біжуча хвиля стиснення, яка проштовхує рідину від всмоктувального 3 до нагнітального патрубків 2. 60 1 UA 120196 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Насос-дозатор рідини перистальтичної дії, що містить еластичний елемент круглого перерізу з всмоктуючим і нагнітаючим штуцерами, розташований між робочими площинами корпусу і упорним диском, кульову опору, ротор з жорстко закріпленим бігунком, який взаємодіє з упорним диском, що створює перистальтичний ефект, еластичний елемент має примусове зусилля, що передається через упорний диск, закріплений через кульову опору до корпусу, як на стиск з одного боку, так і на розширення з протилежного, який відрізняється тим, що для створення постійної в часі подачі рідини еластичний елемент прокладено по колу, а його кінці виведено з корпусу насоса. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
