Насос-дозатор перистальтичний з електронним керуванням

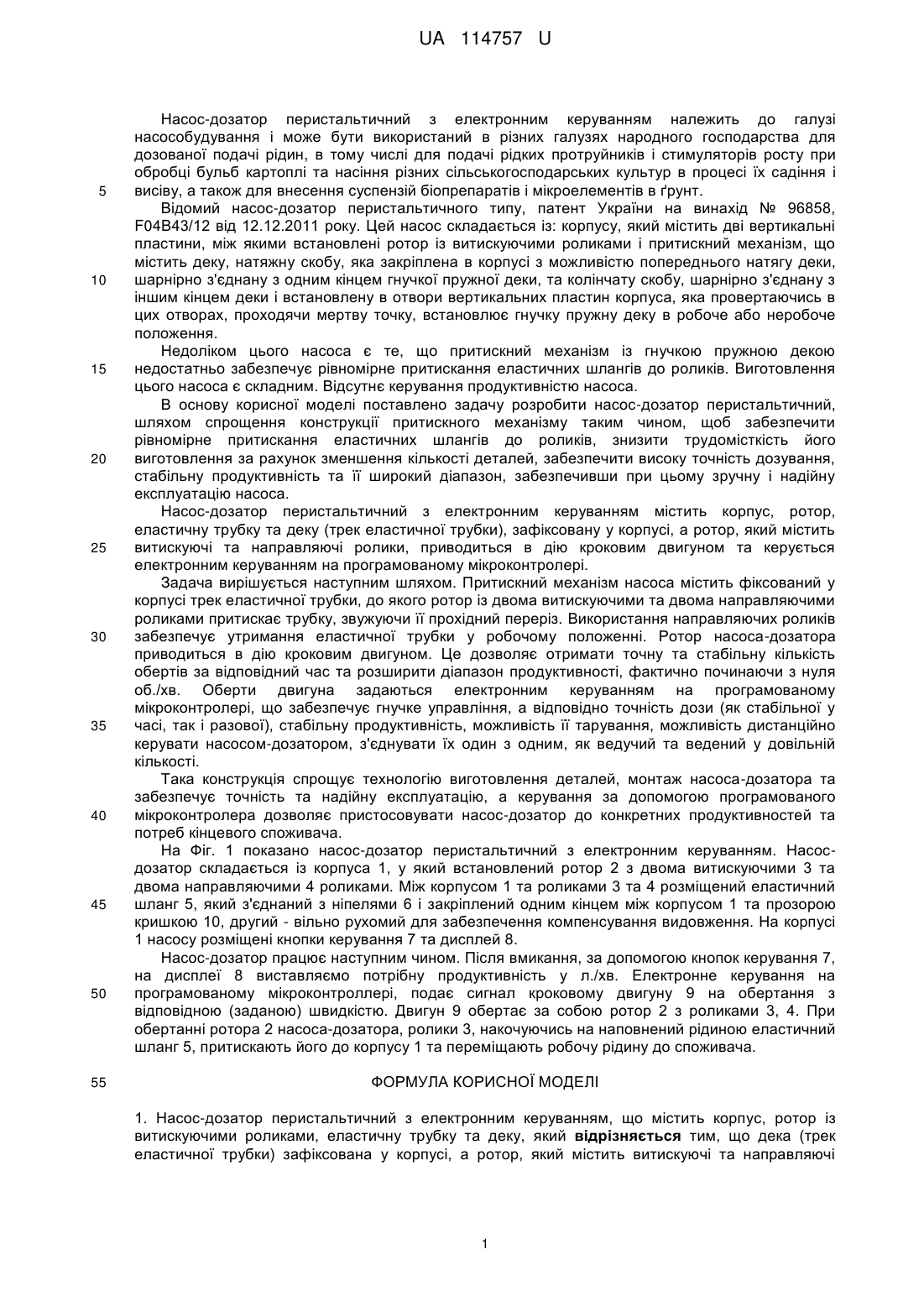

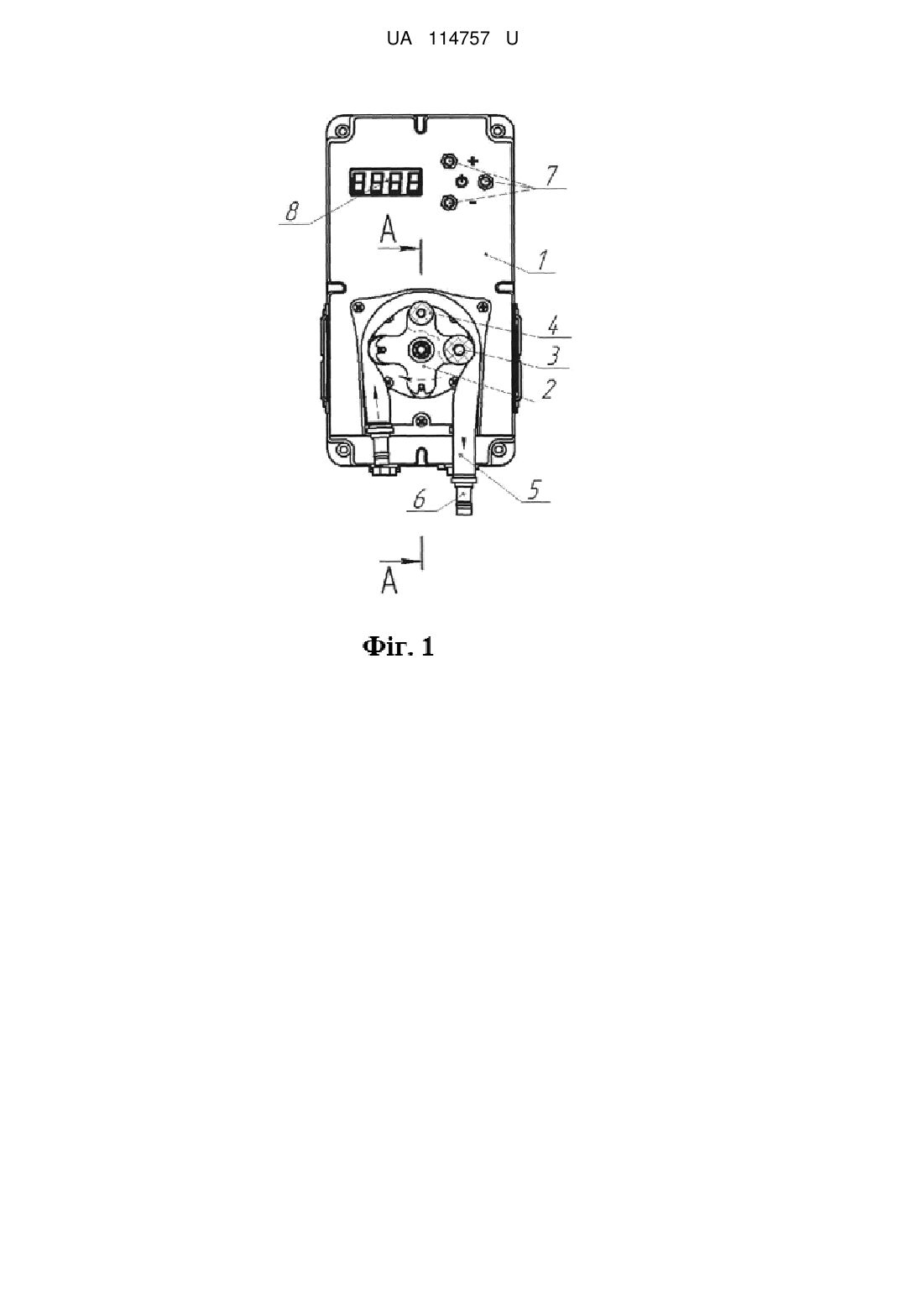

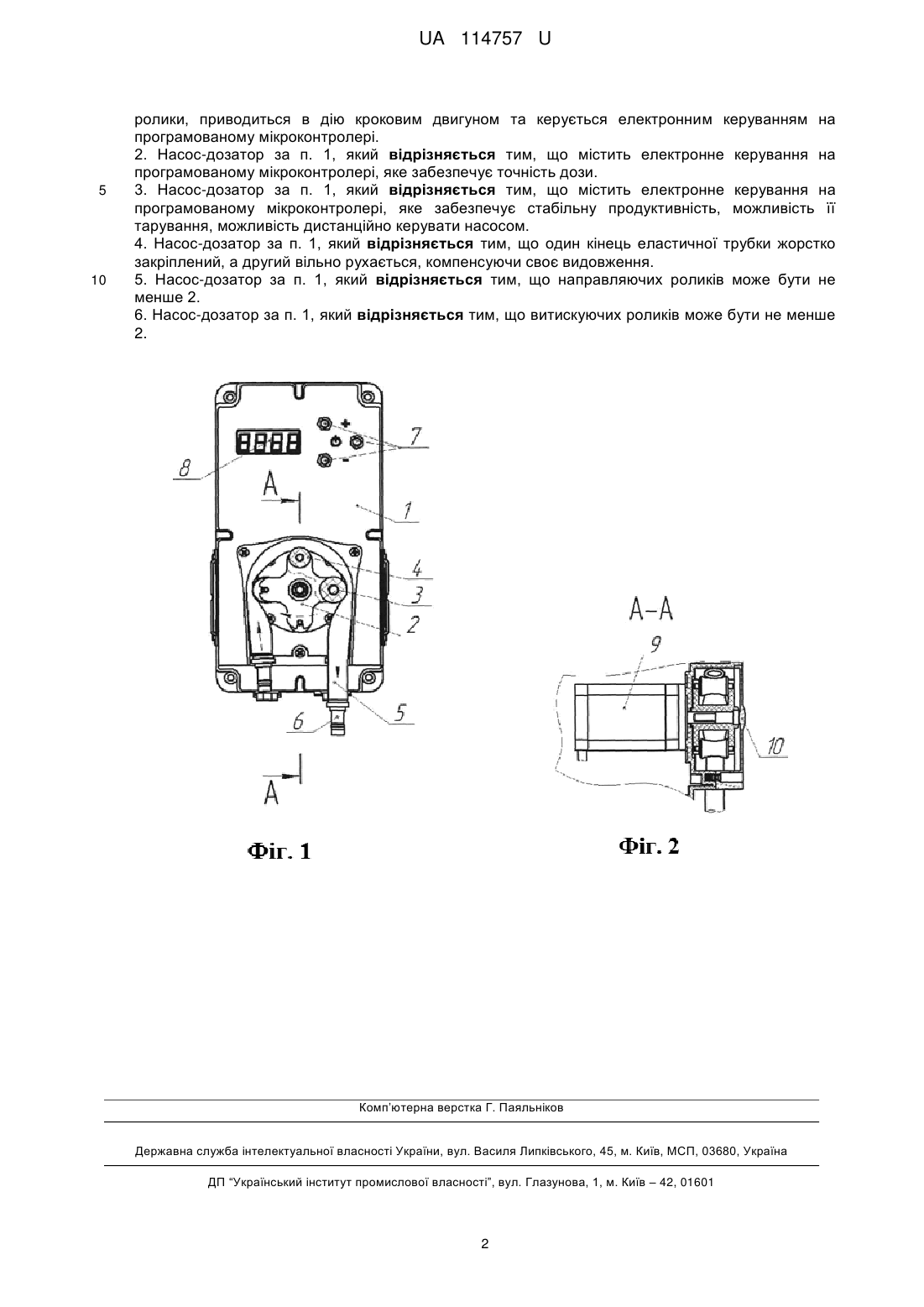

Реферат: Насос-дозатор перистальтичний з електронним керуванням, що містить корпус, ротор із витискуючими роликами, еластичну трубку та деку, причому дека (трек еластичної трубки) зафіксована у корпусі, а ротор, який містить витискуючі та направляючі ролики, приводиться в дію кроковим двигуном та керується електронним керуванням на програмованому мікроконтролері. UA 114757 U (12) UA 114757 U UA 114757 U 5 10 15 20 25 30 35 40 45 50 55 Насос-дозатор перистальтичний з електронним керуванням належить до галузі насособудування і може бути використаний в різних галузях народного господарства для дозованої подачі рідин, в тому числі для подачі рідких протруйників і стимуляторів росту при обробці бульб картоплі та насіння різних сільськогосподарських культур в процесі їх садіння і висіву, а також для внесення суспензій біопрепаратів і мікроелементів в ґрунт. Відомий насос-дозатор перистальтичного типу, патент України на винахід № 96858, F04B43/12 від 12.12.2011 року. Цей насос складається із: корпусу, який містить дві вертикальні пластини, між якими встановлені ротор із витискуючими роликами і притискний механізм, що містить деку, натяжну скобу, яка закріплена в корпусі з можливістю попереднього натягу деки, шарнірно з'єднану з одним кінцем гнучкої пружної деки, та колінчату скобу, шарнірно з'єднану з іншим кінцем деки і встановлену в отвори вертикальних пластин корпуса, яка провертаючись в цих отворах, проходячи мертву точку, встановлює гнучку пружну деку в робоче або неробоче положення. Недоліком цього насоса є те, що притискний механізм із гнучкою пружною декою недостатньо забезпечує рівномірне притискання еластичних шлангів до роликів. Виготовлення цього насоса є складним. Відсутнє керування продуктивністю насоса. В основу корисної моделі поставлено задачу розробити насос-дозатор перистальтичний, шляхом спрощення конструкції притискного механізму таким чином, щоб забезпечити рівномірне притискання еластичних шлангів до роликів, знизити трудомісткість його виготовлення за рахунок зменшення кількості деталей, забезпечити високу точність дозування, стабільну продуктивність та її широкий діапазон, забезпечивши при цьому зручну і надійну експлуатацію насоса. Насос-дозатор перистальтичний з електронним керуванням містить корпус, ротор, еластичну трубку та деку (трек еластичної трубки), зафіксовану у корпусі, а ротор, який містить витискуючі та направляючі ролики, приводиться в дію кроковим двигуном та керується електронним керуванням на програмованому мікроконтролері. Задача вирішується наступним шляхом. Притискний механізм насоса містить фіксований у корпусі трек еластичної трубки, до якого ротор із двома витискуючими та двома направляючими роликами притискає трубку, звужуючи її прохідний переріз. Використання направляючих роликів забезпечує утримання еластичної трубки у робочому положенні. Ротор насоса-дозатора приводиться в дію кроковим двигуном. Це дозволяє отримати точну та стабільну кількість обертів за відповідний час та розширити діапазон продуктивності, фактично починаючи з нуля об./хв. Оберти двигуна задаються електронним керуванням на програмованому мікроконтролері, що забезпечує гнучке управління, а відповідно точність дози (як стабільної у часі, так і разової), стабільну продуктивність, можливість її тарування, можливість дистанційно керувати насосом-дозатором, з'єднувати їх один з одним, як ведучий та ведений у довільній кількості. Така конструкція спрощує технологію виготовлення деталей, монтаж насоса-дозатора та забезпечує точність та надійну експлуатацію, а керування за допомогою програмованого мікроконтролера дозволяє пристосовувати насос-дозатор до конкретних продуктивностей та потреб кінцевого споживача. На Фіг. 1 показано насос-дозатор перистальтичний з електронним керуванням. Насосдозатор складається із корпуса 1, у який встановлений ротор 2 з двома витискуючими 3 та двома направляючими 4 роликами. Між корпусом 1 та роликами 3 та 4 розміщений еластичний шланг 5, який з'єднаний з ніпелями 6 і закріплений одним кінцем між корпусом 1 та прозорою кришкою 10, другий - вільно рухомий для забезпечення компенсування видовження. На корпусі 1 насосу розміщені кнопки керування 7 та дисплей 8. Насос-дозатор працює наступним чином. Після вмикання, за допомогою кнопок керування 7, на дисплеї 8 виставляємо потрібну продуктивність у л./хв. Електронне керування на програмованому мікроконтроллері, подає сигнал кроковому двигуну 9 на обертання з відповідною (заданою) швидкістю. Двигун 9 обертає за собою ротор 2 з роликами 3, 4. При обертанні ротора 2 насоса-дозатора, ролики 3, накочуючись на наповнений рідиною еластичний шланг 5, притискають його до корпусу 1 та переміщають робочу рідину до споживача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Насос-дозатор перистальтичний з електронним керуванням, що містить корпус, ротор із витискуючими роликами, еластичну трубку та деку, який відрізняється тим, що дека (трек еластичної трубки) зафіксована у корпусі, а ротор, який містить витискуючі та направляючі 1 UA 114757 U 5 10 ролики, приводиться в дію кроковим двигуном та керується електронним керуванням на програмованому мікроконтролері. 2. Насос-дозатор за п. 1, який відрізняється тим, що містить електронне керування на програмованому мікроконтролері, яке забезпечує точність дози. 3. Насос-дозатор за п. 1, який відрізняється тим, що містить електронне керування на програмованому мікроконтролері, яке забезпечує стабільну продуктивність, можливість її тарування, можливість дистанційно керувати насосом. 4. Насос-дозатор за п. 1, який відрізняється тим, що один кінець еластичної трубки жорстко закріплений, а другий вільно рухається, компенсуючи своє видовження. 5. Насос-дозатор за п. 1, який відрізняється тим, що направляючих роликів може бути не менше 2. 6. Насос-дозатор за п. 1, який відрізняється тим, що витискуючих роликів може бути не менше 2. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
