Крапельниця

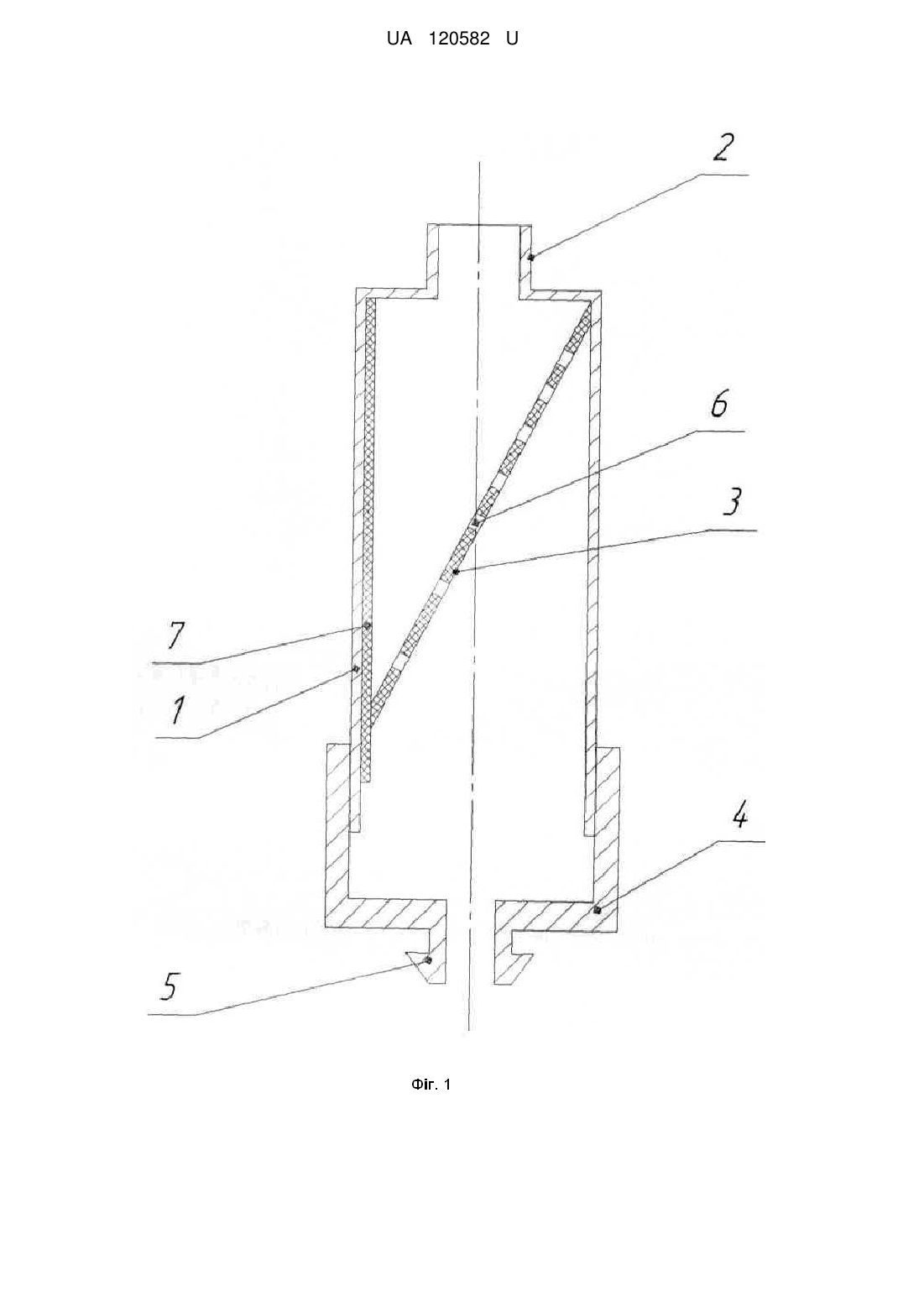

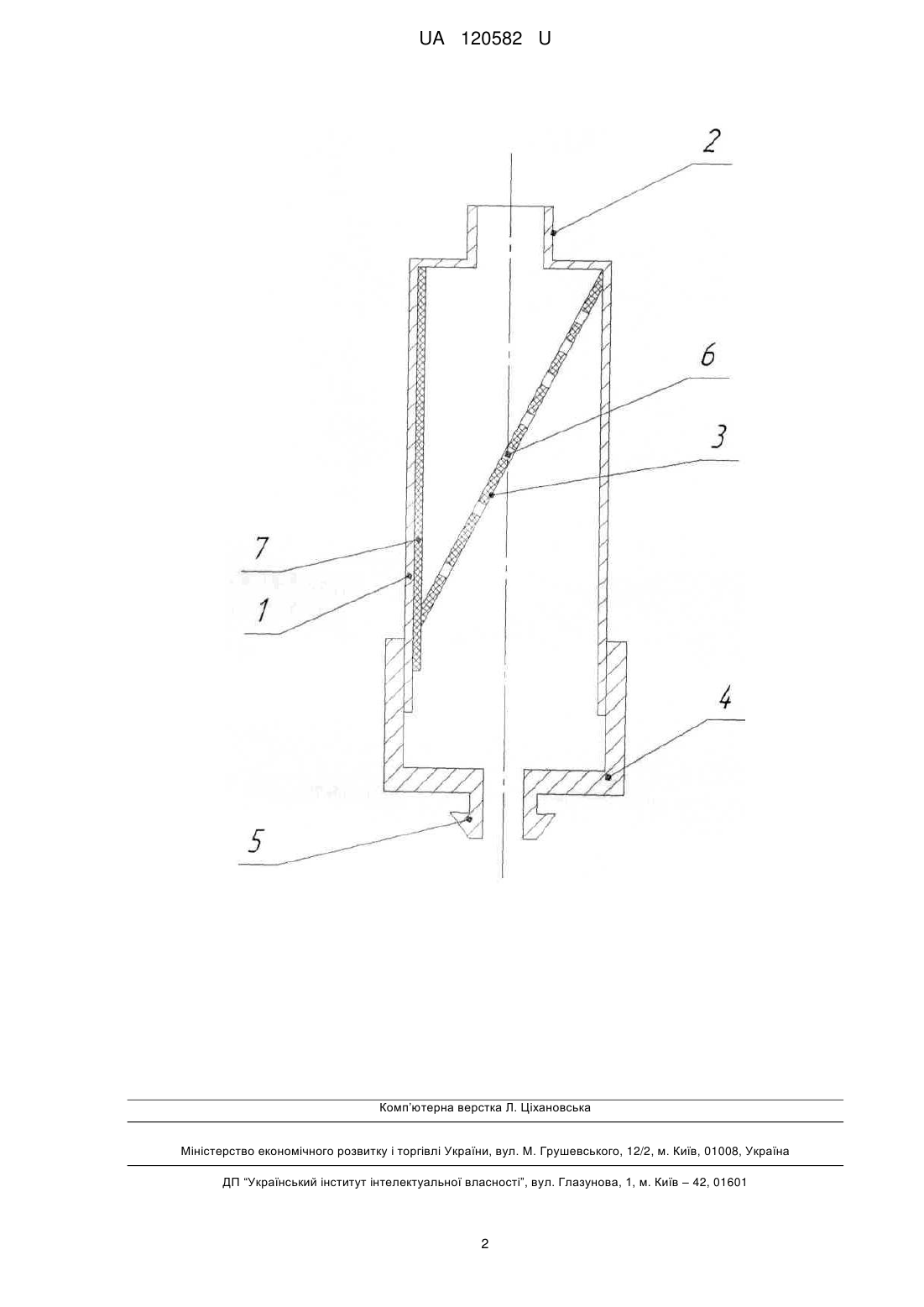

Реферат: Крапельниця містить корпус з вихідним патрубком, кришку з вхідним штуцером і встановлену в корпусі еластичну мембрану, що закріплено до корпуса і має на своїй поверхні отвори, що контактують із смужкою еластичного матеріалу, що встановлена з протилежного боку. Отвори на еластичній мембрані розташовані із змінним кроком, що зменшується по напрямку до вихідного отвору. UA 120582 U (12) UA 120582 U UA 120582 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського виробництва, зокрема до пристроїв для локального зрошення ґрунту, і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (АС СРСР № 1509002, МПК A01G 25/00), що містить корпус з вихідним патрубком і радіальним ребром на дні, кришку з вхідним патрубком, дросель з спіральним каналом, центральний шток, еластичну мембрану у вигляді плоского диска з виступами і отворами на периферії, виступи розташовані над кутом до вісі мембрани і тангенційно до її бокової поверхні. Недоліком є складність конструкції і підвищена здатність до забруднення. Найбільш близьким аналогом по технічній суті і результату є крапельниця (патент України № 76119, МПК A01G 25/02), що містить корпус з вихідним патрубком, кришку з вхідним штуцером і встановлену в корпусі еластичну мембрану, що закріплено до корпуса і має на своїй поверхні отвори, що контактують із смужкою еластичного матеріалу, що встановлена з протилежного боку. Недоліком конструкції є підвищена здатність до забруднення, відсутність постійної витрати води при зміні тиску в трубопроводі. Технічною задачею, що вирішує запропонована корисна модель, є підвищення надійності конструкції, підвищення стабільності витрати води. Поставлена задача вирішується тим, що у крапельниці, що містить корпус з вихідним патрубком, еластичну мембрану, закріплену одним кінцем до корпусу і має на своїй поверхні отвори, що контактують із смужкою еластичного матеріалу, що встановлена з протилежного боку, згідно з корисною моделлю, отвори на еластичній мембрані розташовані із змінним кроком, що зменшується по напрямку до вихідного отвору. Загальними ознаками запропонованої корисної моделі є корпус з вихідним патрубком, кришка з вхідним штуцером і встановлена в корпусі еластична мембрана, що закріплена до корпуса і має на своїй поверхні отвори, що контактують із смужкою еластичного матеріалу, що встановлена з протилежного боку. Відмінною ознакою запропонованої корисної моделі є те, що отвори на еластичній мембрані розташовані із змінним кроком, що зменшується по напрямку до вихідного отвору. На кресленні зображено крапельницю, розріз. Крапельниця містить корпус 1 з вихідним патрубком 2, еластичну мембрану 3, кришку 4 з вхідним штуцером 5 для приєднання крапельниці до трубопроводу. Мембрана 3 закріплена одним кінцем до корпусу 1 і має на своїй поверхні отвори 6, що контактують із смужкою еластичного матеріалу 7, що встановлена з протилежного боку. Отвори 6 на еластичній мембрані 3 розташовані із змінним кроком, що зменшується по напрямку до вихідного отвору. Крапельниця працює наступним чином. Вода через вхідний штуцер 5 в корпусі 1 притискає мембрану 3 до смужки еластичного матеріалу 7. При цьому через отвори 6, що не прилягають до смужки еластичного матеріалу 7, просочується вода. В залежності від тиску мембрана притискається до смужки 7 в більшій або меншій ступені регулюючи кількість робочих отворів і зберігаючи постійну витрату води незалежно від тиску в поливному трубопроводі. Під дією рухомого потоку мембрана здійснює коливання, що створює сприятливі умови для очищення отворів в процесі роботи. Застосування запропонованої корисної моделі дозволить підвищити надійності конструкції, сприятиме стабільності витрати води. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця для зрошення ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Крапельниця, що містить корпус з вихідним патрубком, кришку з вхідним штуцером і встановлену в корпусі еластичну мембрану, що закріплена до корпуса і має на своїй поверхні отвори, що контактують із смужкою еластичного матеріалу, що встановлена з протилежного боку, яка відрізняється тим, що отвори на еластичній мембрані розташовані із змінним кроком, що зменшується по напрямку до вихідного отвору. 1 UA 120582 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
